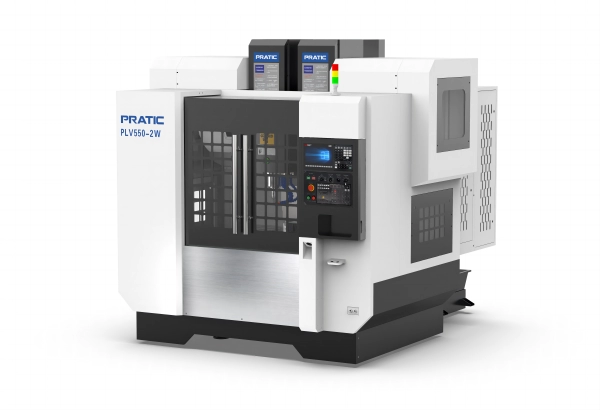

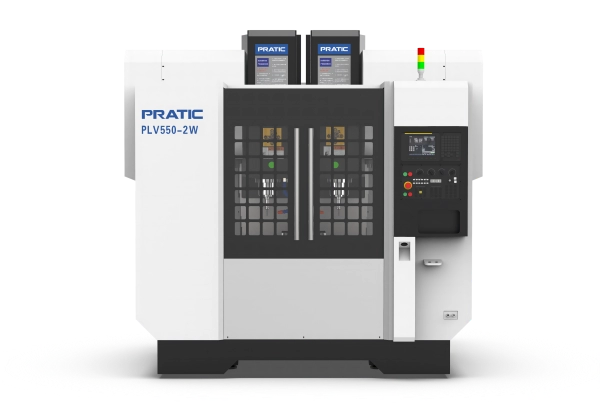

PLV550-2W |
PLT540-2W |
| Рабочий ход |
| Ось X, мм |
550 |
500 |
| Ось Y, мм |
500 |
425 |
| Ось Z1/Z2, мм |
550 |
370 (без хода смены инструментов) |
| Шпиндель |
| Скорость шпинделя, об/мин |
12000 |
20000 |
| Конус шпинделя |
BT40 |
BT30 |
| Магазин инструментов |
| Тип |
Дисковый |
Револьверный |
| Вместимость |
24 |
21 |
| Время смены инструмента |
2 |
1.8 |
| Скорость перемещения |
| Перемещение по оси X/Y/Z |
48/48/48 |
| Скорость резания по оси X/Y/Z |
10000 |
| Операционная система |
Mitsubishi |
| Мощность мотора |
| Мощность шпинделя, кВт |
7.5/11(S1-S6) |
5.5/11(S1-S6) |
| Приводной двигатель по оси X/Y/Z, кВт |
3.0/3.0/3.0 |
2.0/2.0/3.0 |
| Система смазки и охлаждения |
| Система смазки |
Автоматическая |
| Система охлаждения |
Водяная |
| Точность |
| Точность позиционирования по оси X/Y/Z, мм |
0.005/0.005/0.005 |
| Точность повторного позиционирования X/Y/Z, мм |
0.003/0.003/0.003 |
| Основные параметры |
| Требуемое давление воздуха, кг/см2 |
6 |
| Высота, мм |
2875 |
2500 |
| Занимаемая площадь, мм |
3200х2700 |
2630х2230 |
| Вес, кг |
Около 4900 кг |
Около 3900 кг |
