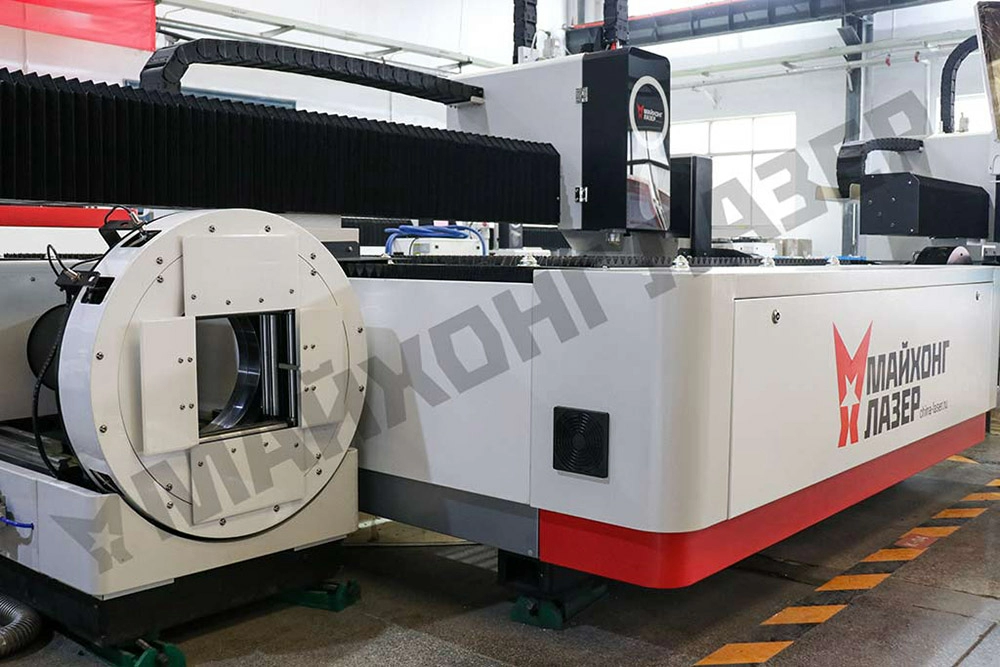

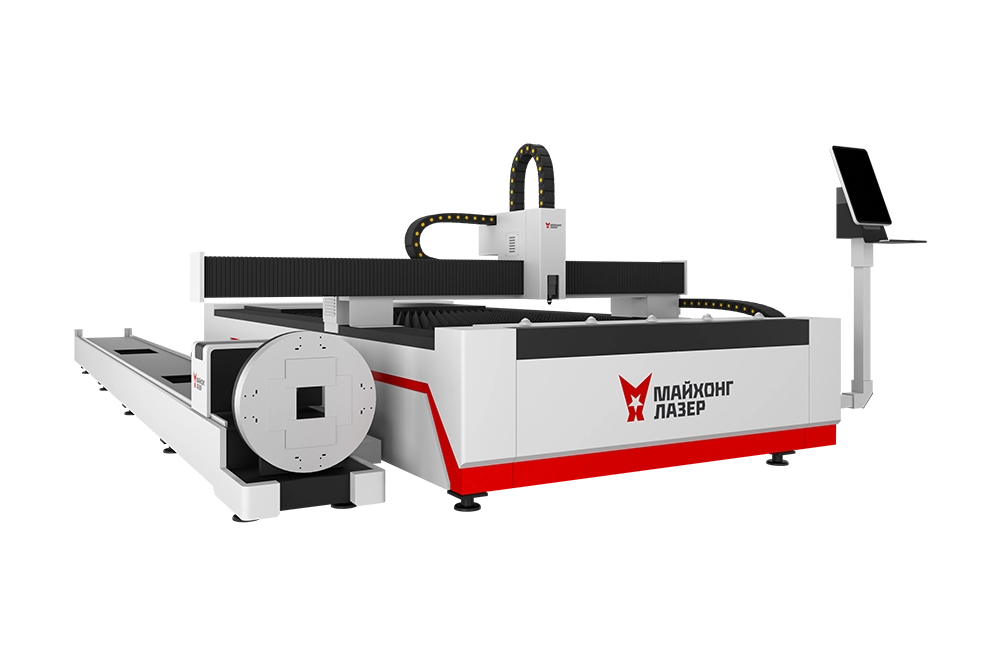

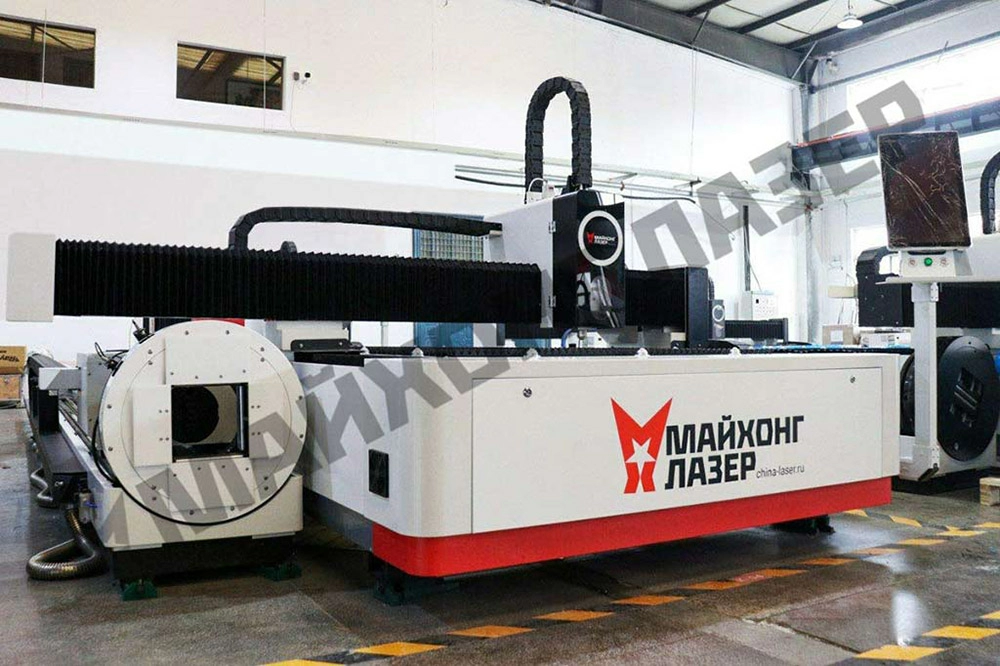

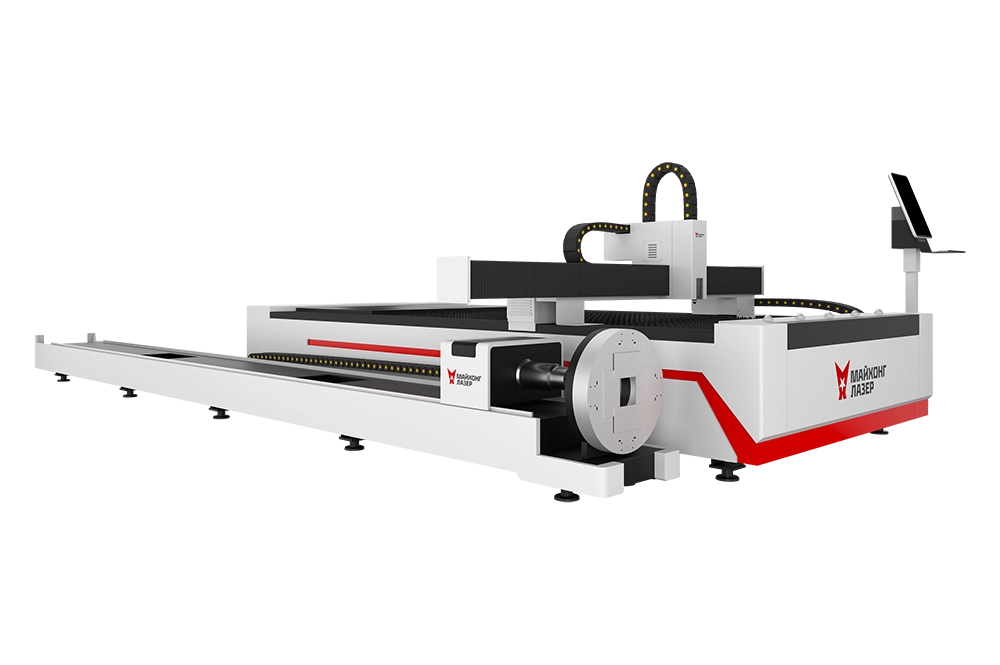

Интегрированный станок для лазерной резки листов и труб может не только резать плоские листы, но также удовлетворять требования к трубам различной формы, таким как круглые трубы и трубы квадратного сечения.
Преимущества станка

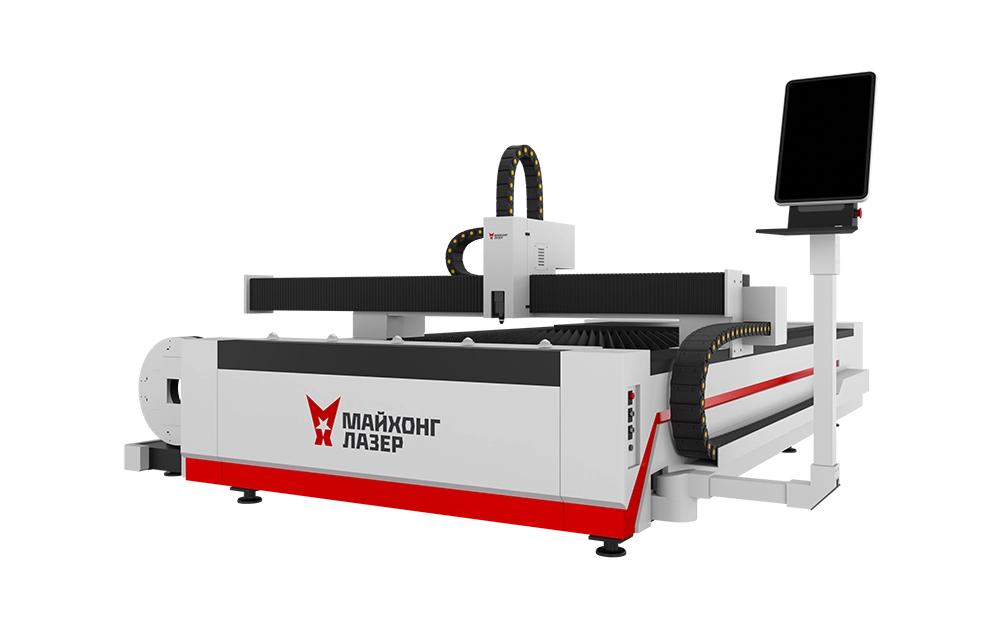

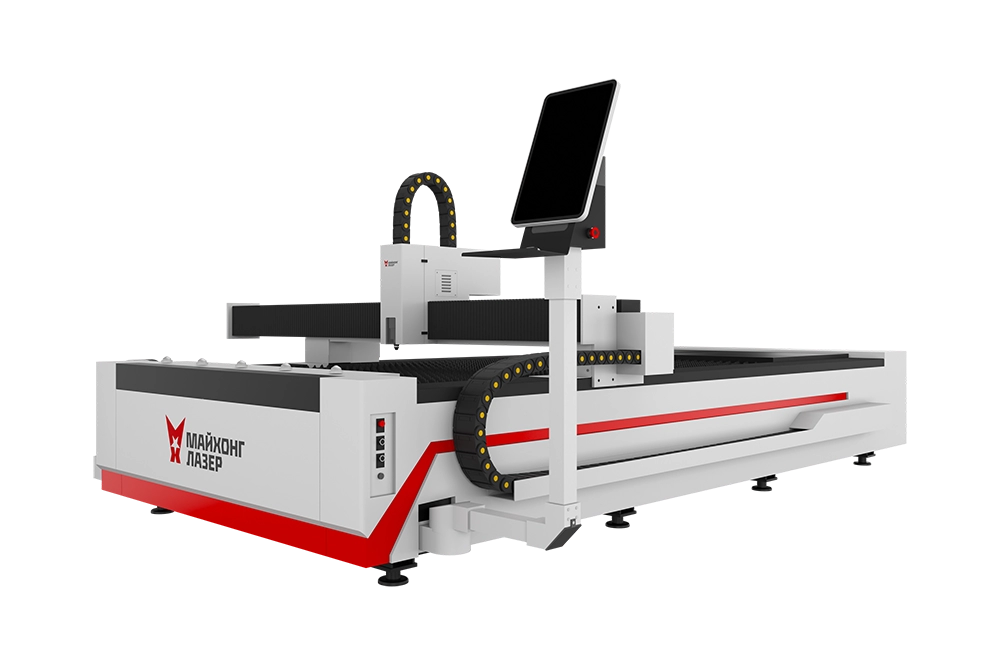

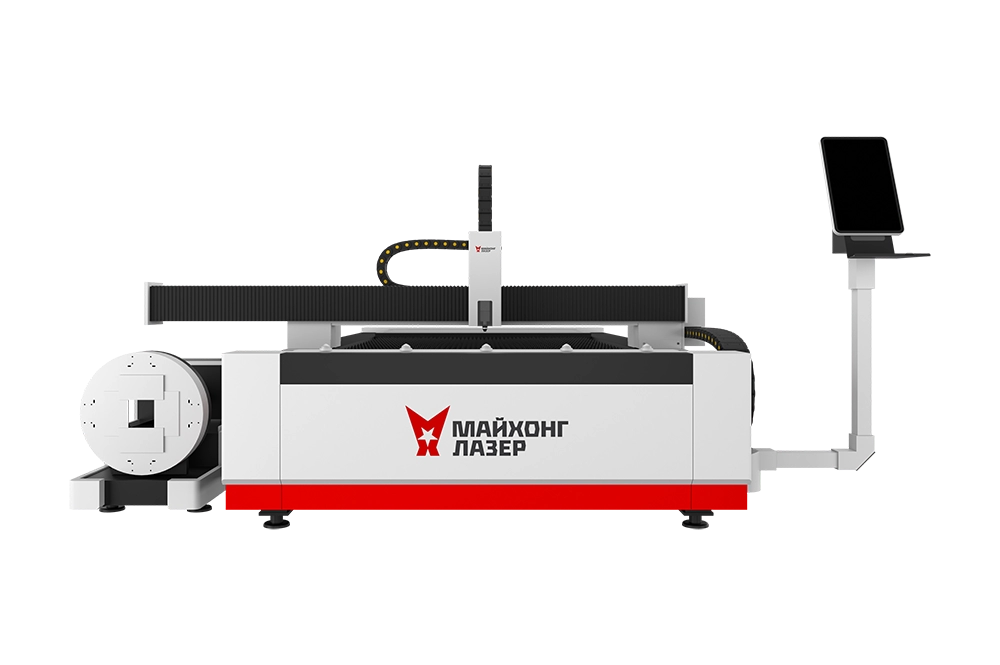

Лазерный станок серии MLFR - два в одном

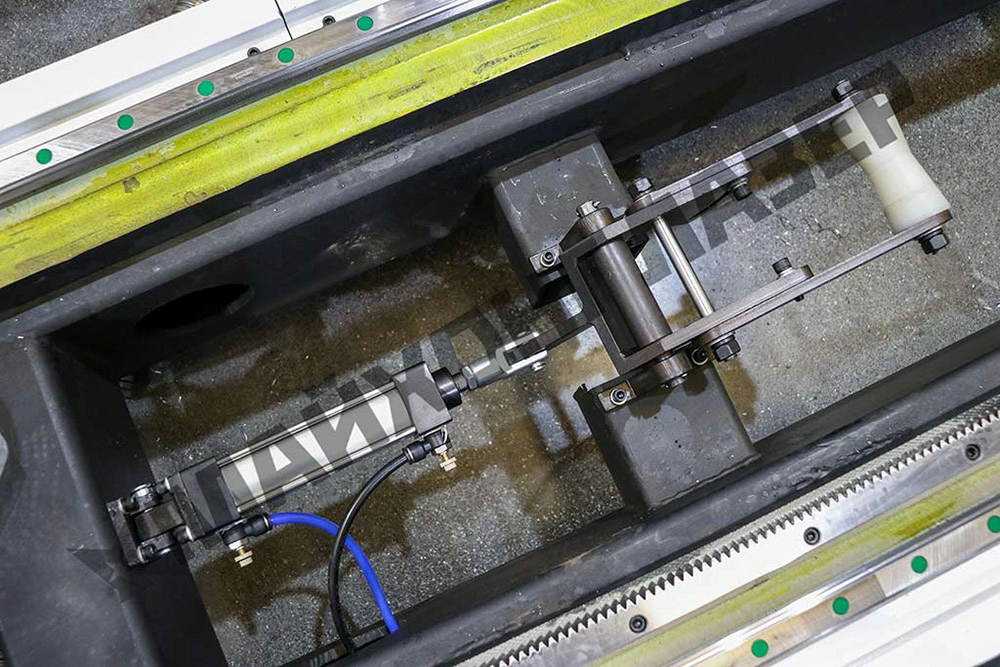

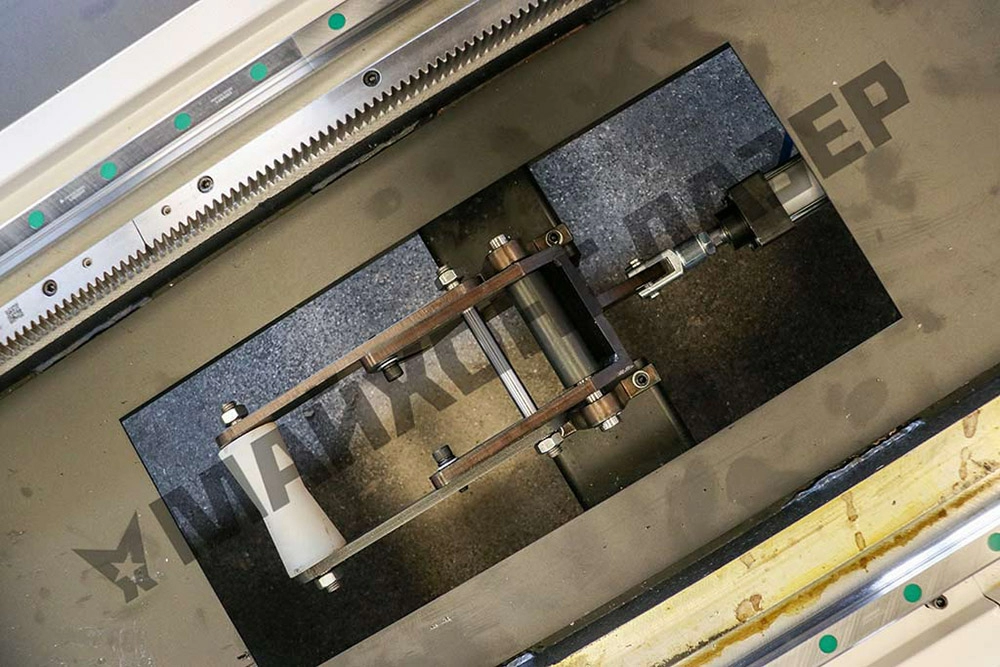

Наличие седловидной опоры с точной шкалой трубы. Это гарантирует, что 6-метровая заготовка трубы не деформируется.
Двойной привод

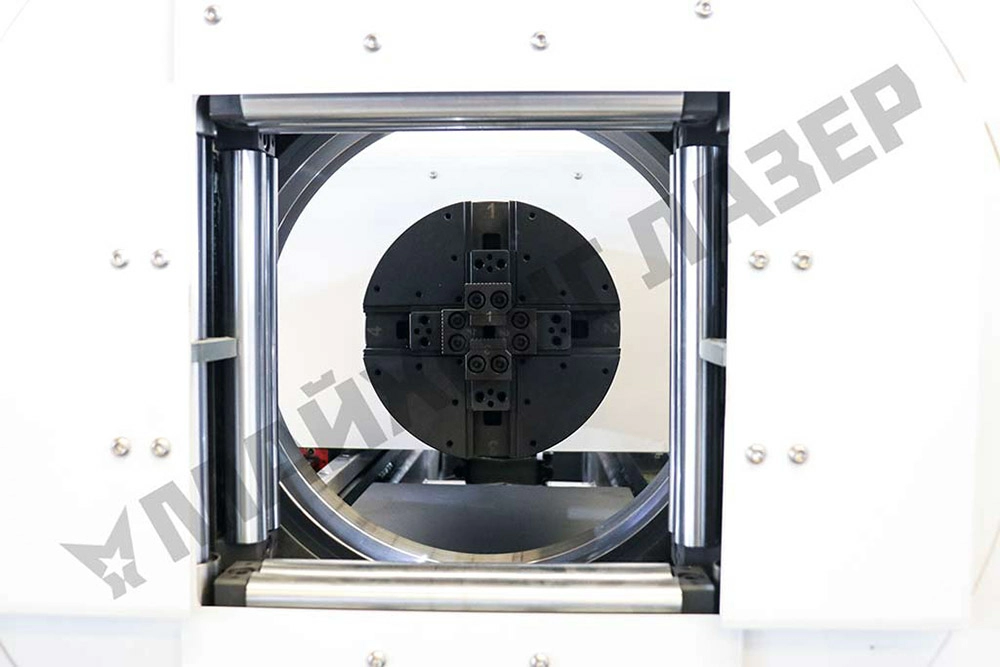

Самоцентрирующаяся система крепления обеспечивает стабильный процесс транспортировки труб. Для достижения высокоточной и качественной обработки продукта

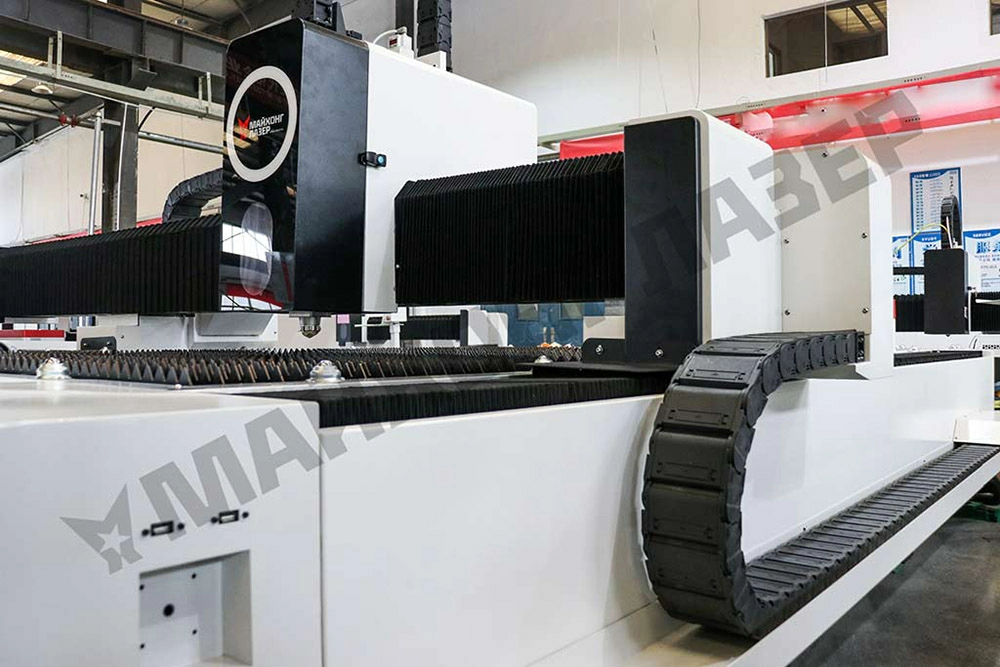

Литой алюминиевый портал
Снижая нагрузку на серводвигатели и уменьшая их инерцию, оборудование может работать намного быстрее и эффективнее, экономя время и затраты энергии.
Станина
Внутренняя конструкция станины сварена из нескольких прямоугольных труб. Это может повысить прочность и растяжимость станины, увеличить натяжение и стабильность поверхности направляющей и эффективно избежать деформации станины.
Схема резки
Профессиональная резка труб квадратных, круглых, прямоугольных, овальных, D-образных, шестигранных и других типов труб.
Комплектующие
ЛИТОЙ АЛЮМИНИЕВЫЙ ПОРТАЛ
Выполнен с применением авиационных технологий, легкий алюминиевый портал обеспечивает высокое ускорение до рабочих скоростей резов и минимальную инерцию при работе.
ЦЕЛЬНОСВАРНАЯ СТАНИНА
Каркасная конструкция станины, сваренной из квадратных труб, позволяет выдерживать достаточные нагрузки без вибраций и колебаний.

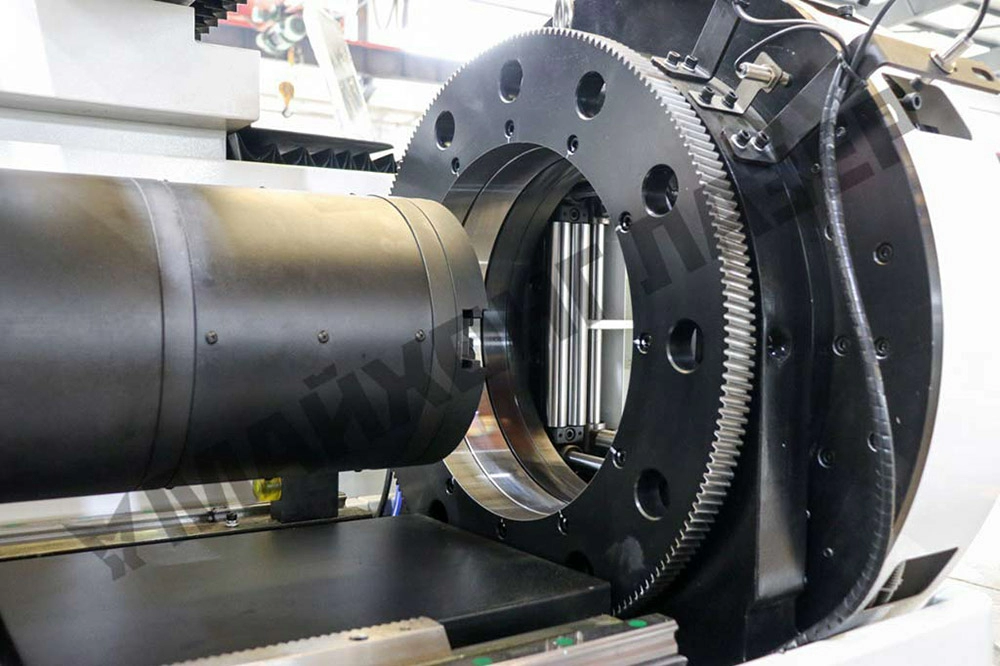

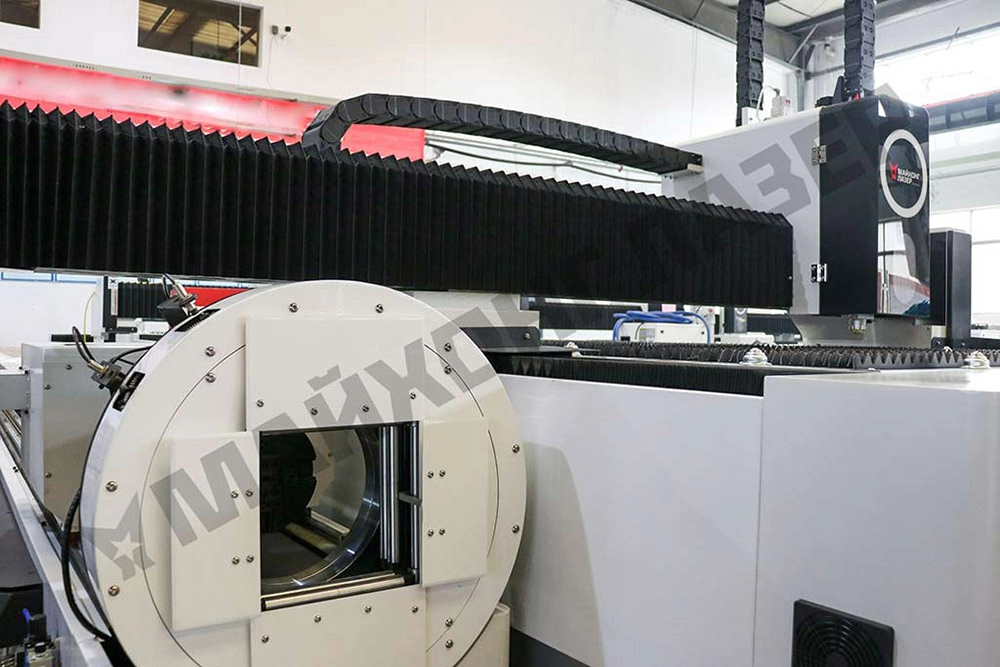

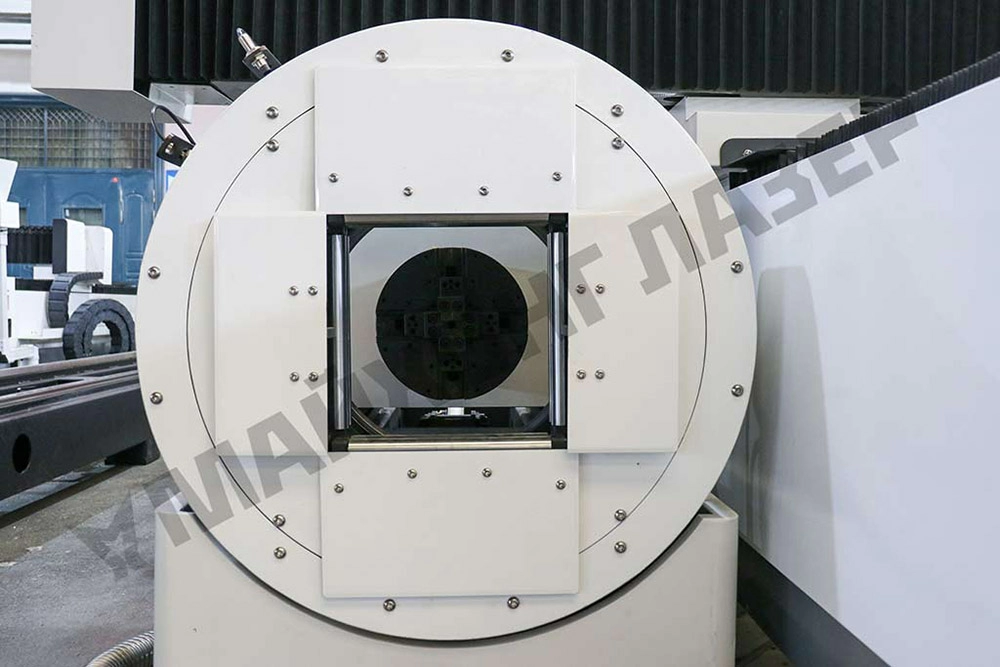

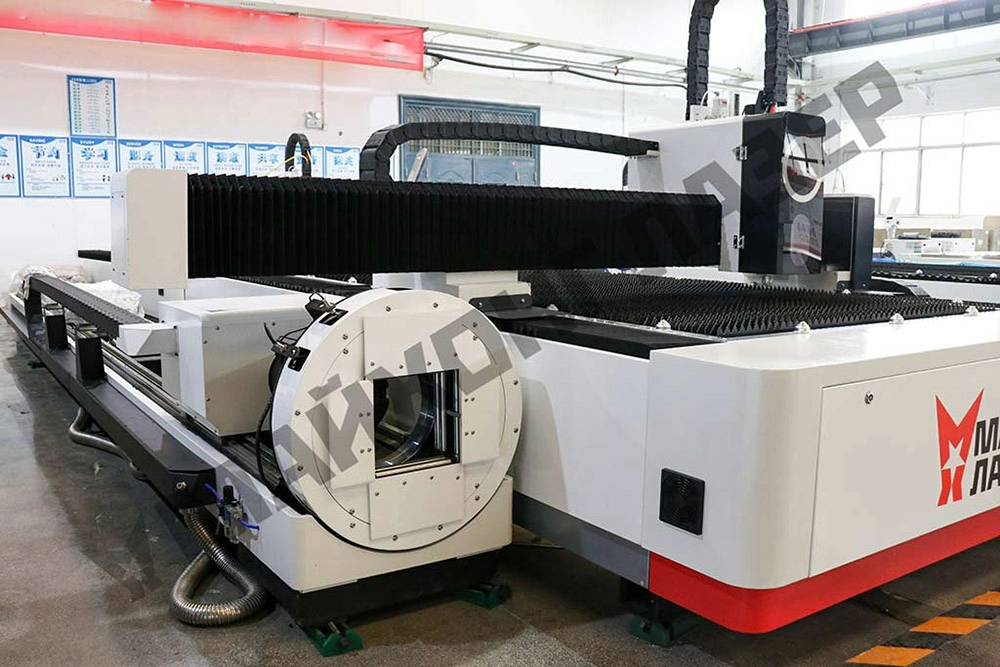

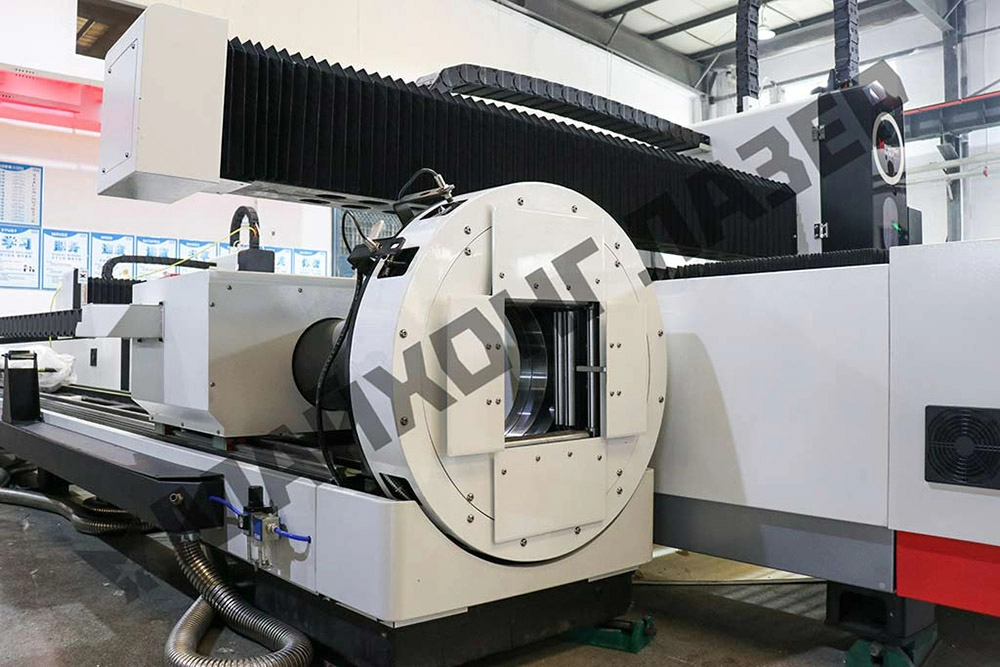

ТРУБОРЕЗНЫЙ МОДУЛЬ
Позволяет производить обработку как круглых, так и квадратных труб, а также различных профилей. Передний и задний зажимы - пневматические. Поддерживающие люнеты исключают провисание заготовки при обработке.

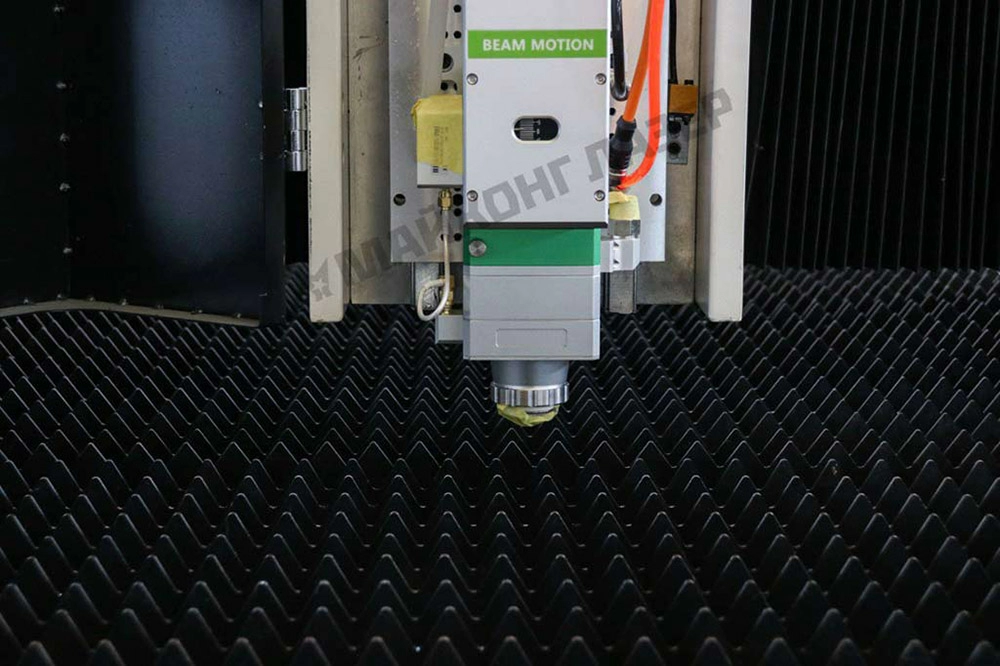

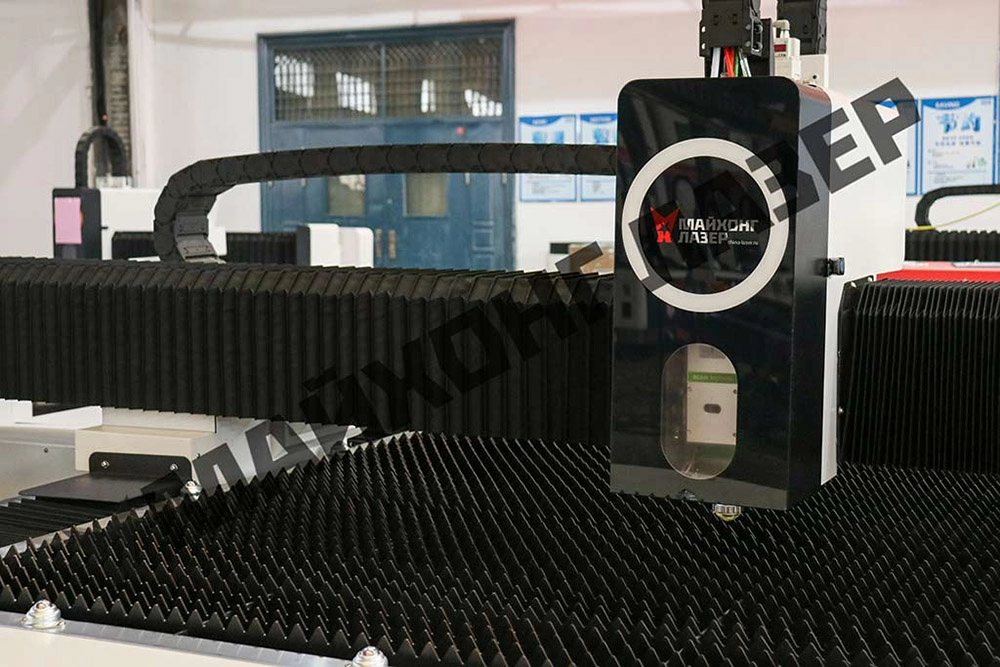

ЛАЗЕРНАЯ ГОЛОВКА
Мы используем лазерные головки швейцарского бренда Raytools – признанного мирового лидера отрасли. Автоматическая фокусировка головки позволяет повысить эффективность и сэкономить время. Конструкция лазерной головки позволяет быстро и просто проводить обслуживание защитных линз и настраивать фокус. Головка снабжена регулировкой высоты и датчиком для предотвращения столкновений.
ЧИЛЛЕР
Энергоэффективный и стабильный в использовании. Надежный и простой в обслуживании. Мы комплектуем наши лазерные станки чиллерами от крупнейшего производителя в Китае.
СЕРВОПРИВОД
Сервоприводы и приводы Yaskawa с быстрым динамическим откликом обеспечивают скорость и стабильность производительности. Максимальная скорость холостого хода машины может достигать 100 м/мин.
ЛАЗЕРНЫЙ ИСТОЧНИК
Станок оснащен лазерным источником компании «RAYCUS»(Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов.
НАПРАВЛЯЮЩИЕ
Малошумящие, износостойкие, плавные для поддержания высокой скорости движения лазерной головки. Линейная система передачи состоит из винтовой стойки и Линейные направляющие, повышающие точность и эффективность.
СТОЙКА
Высокая точность, длительный срок службы, может обеспечить жесткую поддержку для закалки спиральных зубчатых колес и шлифования спиральных зубчатых колес, так что конструкция привода нагрузки является компактной, может эффективно уменьшить вращающий момент.
РЕДУКТОР
Идеальное сочетание сервосистемы с планетарной коробкой передач Feidele и винтовой рейкой, и шестерней повышает точность позиционирования машины.
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Автоматическая система смазки рельса. Можно установить частоту и количество добавляемого масла путем настройки соответствующих параметров на компьютере, так что это в значительной степени улучшает срок службы машины и экономит рабочую силу.
ПОДШИПНИКИ
1. Эти корпуса подшипников имеют квадратный фланец, который можно легко прикрепить к машине с помощью четырех болтов.
2. С его простой монтажной поверхностью, этот подшипниковый узел широко используется.
| Параметр | Значение |
| Модель | MLFRL |
| Рабочая площадь, мм | 3000*1500, 6000*1500 |
| Мощность, kW | 1,5, 3, 6 |
| Точность позиционирования, mm/m | ±0.03 |
| Точность репозиционирования, mm/m | ±0.02 |
| Система управления |
FSCUT 3000DE-M CypcutE+Tubepro |
| Мощность серводвигателя по оси Y, kW | VEICHI 1.0 |
| Мощность серводвигателя по оси Z, kW | VEICHI 0.4 |
| Мощность серводвигателя по оси X, kW | VEICHI 1.0 |
| Ускорение, G | 1.0 |
