НАЗНАЧЕНИЕ:

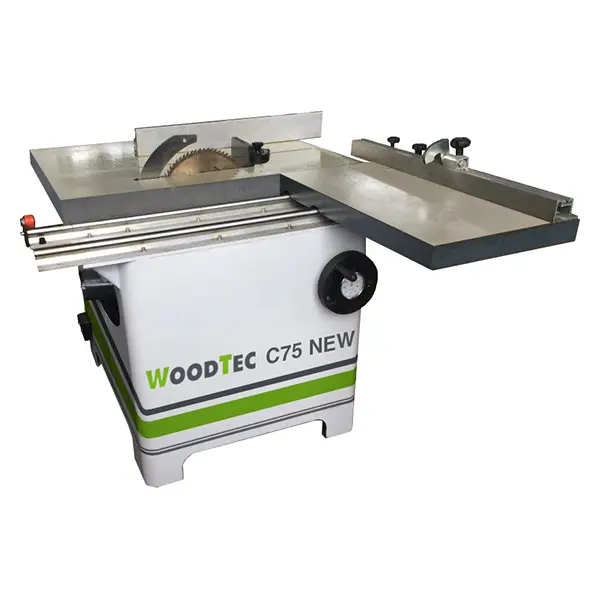

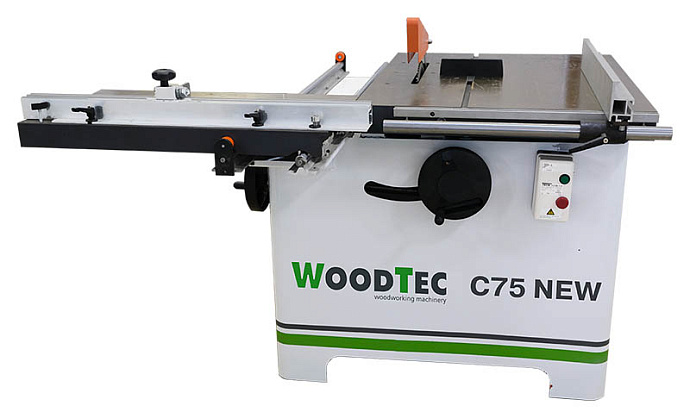

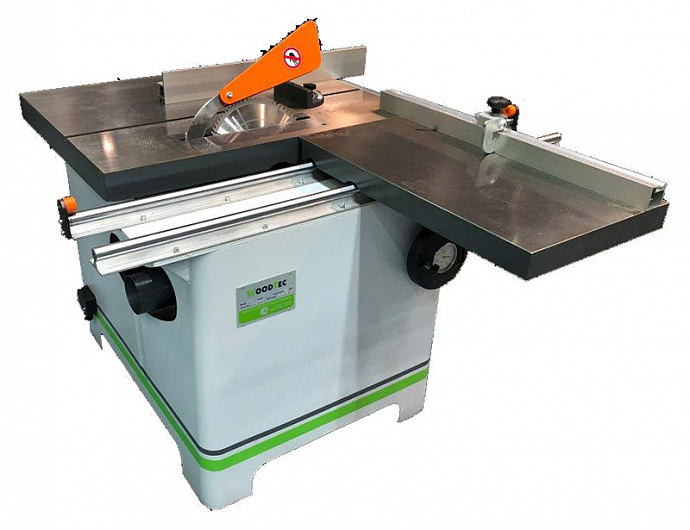

Предназначен для продольной, поперечной распиловки и распиловки под углом досок, брусков, мебельных щитов и прочих пиломатериалов. Оснащен литым чугунным столом, подвижной кареткой и механизмом наклона пильного узла под углом 0 - 45°.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, мебели и другие деревообрабатывающие производства.



СХЕМА ОБРАБОТКИ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Наклон пилы до 45°
  • Поворот упорной линейки
  • Направляющие линейки с миллиметровой шкалой
  • Литой стол и каретка из чугуна
  • Перемещение каретки по двум цилиндрическим направляющим
  • Возможность подключения аспирации

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


Литые элементы конструкции

Рабочий стол и каретка, отлиты из чугуна. Обеспечивают стабильную работу станка, препятствуют возникновению вибрации.

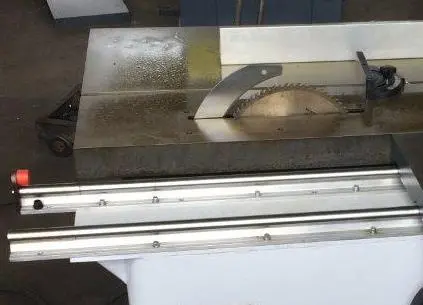

Жесткая конструкция каретки

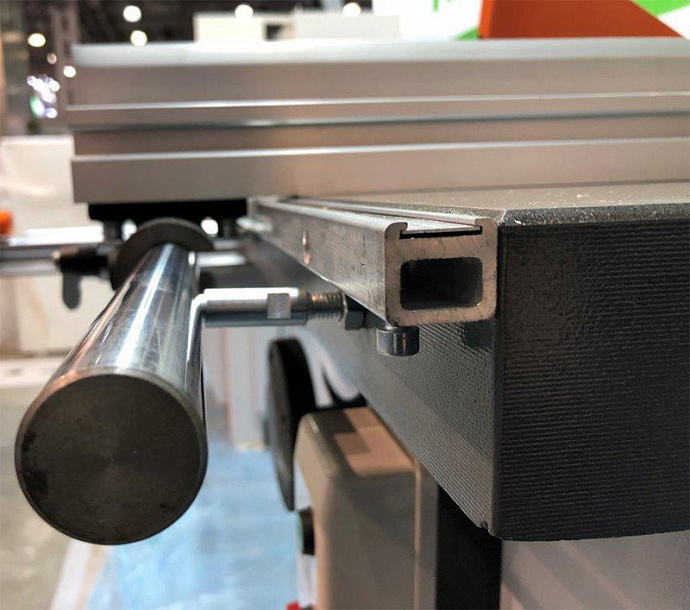

Перемещение каретки по двум цилиндрическим направляющим исключает люфт в процессе обработки даже тяжелых и длинных заготовок.

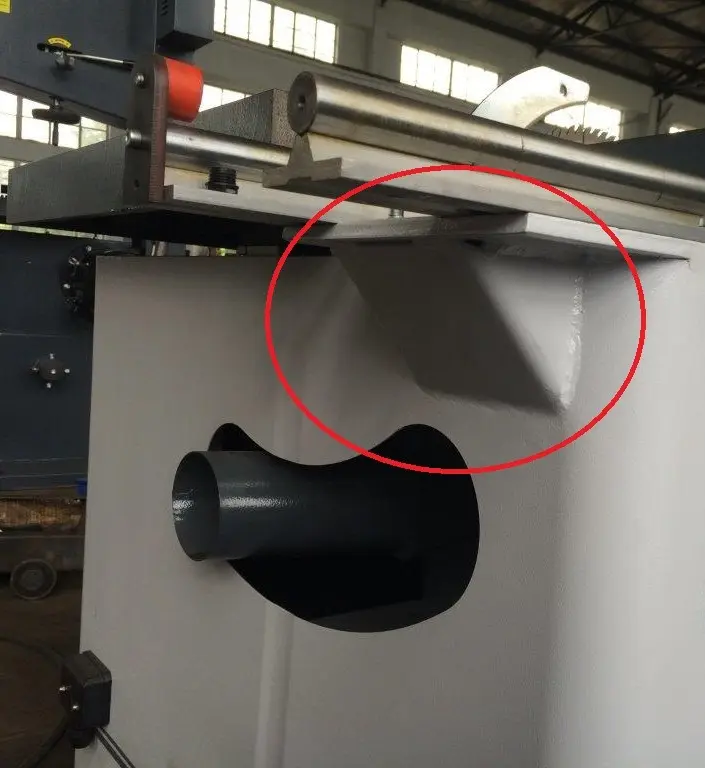

Консольная часть направляющих каретки, фиксируется винтами к специальному ребру жесткости, что обеспечивает идеальную прямолинейность движения, и как плавность ее хода.

Регулировка высоты пропила

Подъем/опускание пилы удобно регулируется маховиком.


Наклон пилы

Наклон пилы до 45° с помощью удобного маховика. Отображение угла наклона по угловой шкале.

Направляющая линейка на каретке

Для позиционирования и торцовки длинномерного материала используется направляющая линейка с миллиметровой шкалой и флашковым упором.

Для торцовки под углом, направляющая линейка имеет возможность поворота.

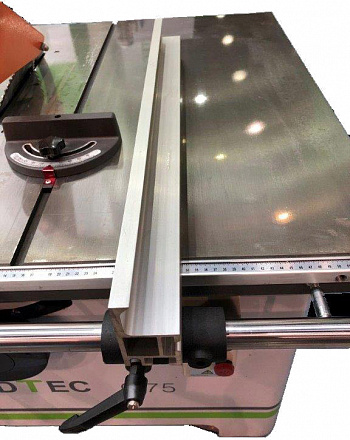

Параллельный упор для раскроя по ширине

Для раскроя по ширине используется параллельный упор с миллиметровой шкалой, перемещение упора по массивной цилиндрической направляющей, для стабильности выставленного размера снабжен фиксирующим винтом.

Толкатель с градуированной шкалой

Для получения косоугольных деталей маленького формата.

Расклинивающий нож

Предотвращает зажимание пилы материалом.

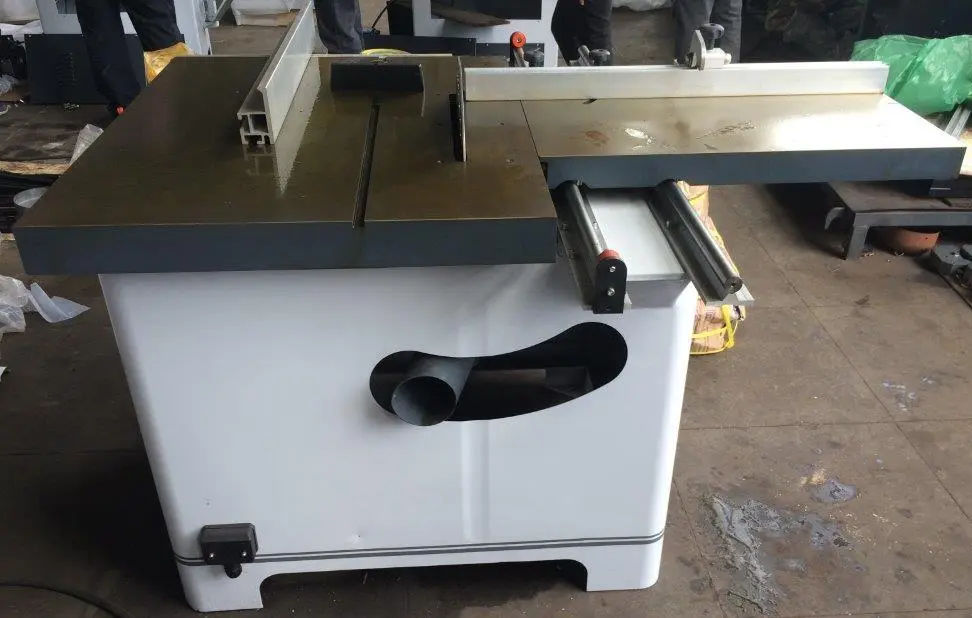

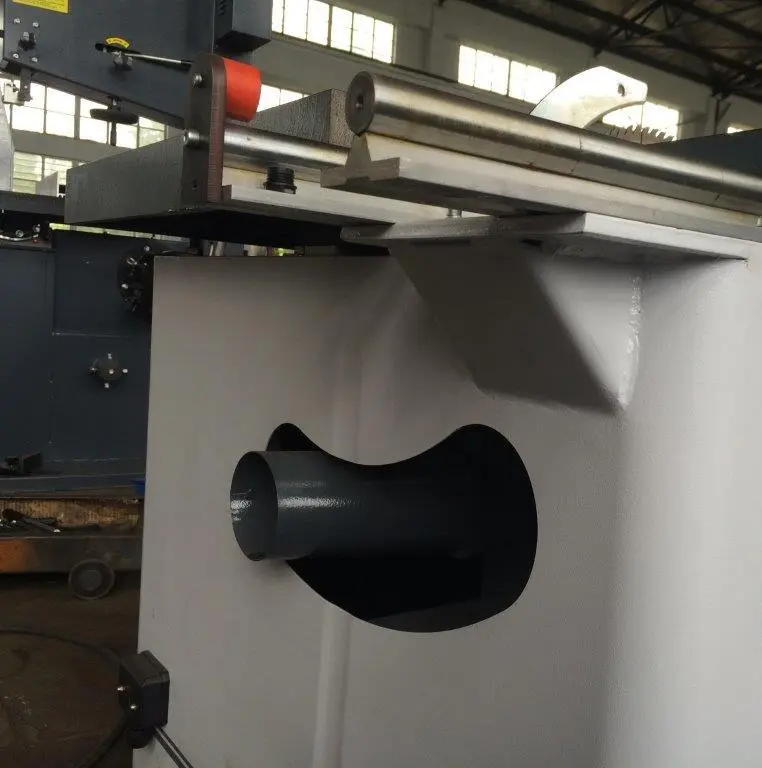

Выход под аспирацию

Подключение аспирации позволяет надежно удалять опилки из зоны резания.
