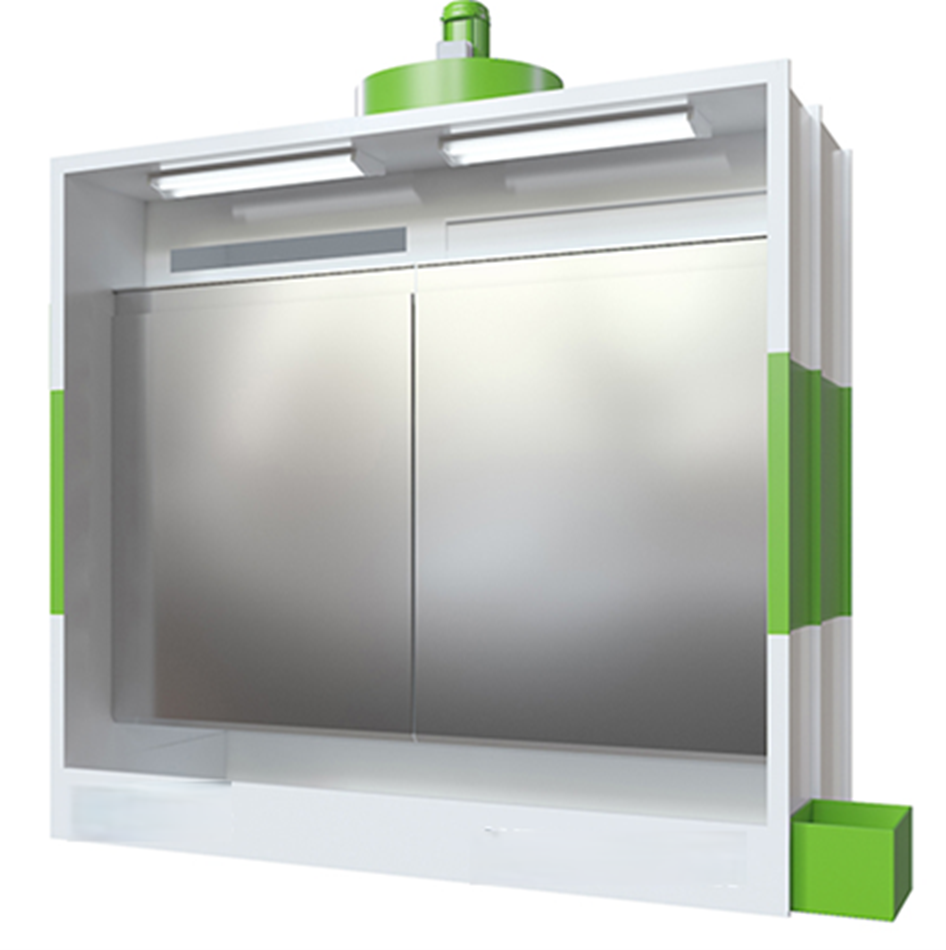

Покрасочная камера с водяной завесой OKVZ-2500

Размер корпуса с вентилятором ДхГхВ, мм	2940х1050х3130
Размер рабочей зоны ДхВ, мм	2420х1900
Насос, м³/час	10; 0,75 кВт
Вентилятор, кВт; об/мин; м³/час	2,2; 1500; 6800
Исполнение	каскад из оцинкованной стали
Вес, кг	480
Отгрузочные габариты, мм	2600*1100*1600

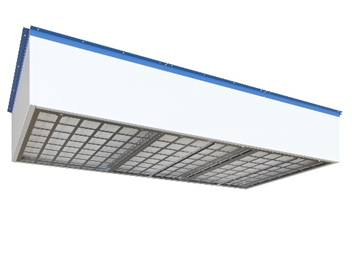

1). ПЛЕНУМ ПРИТОЧНЫЙ ДЛЯ ОКРАСОЧНОЙ КАМЕРЫ OKVZ-2500

   Предназначен для подачи чистого воздуха в помещение, в котором располагается окрасочная камера. Устанавливается на потолке рабочего помещения в зоне над покрасочной камерой.

   Приток необходимого воздуха проходя через пленум очищается с помощью фильтров, обеспечивая тем самым подачу необходимого объема очищенного от воздуха от посторонних примесей, которые неизбежно появляются на покрасочном участке.

Стоимость – 76 000 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочая зона длина, мм	2500
Рабочая зона ширина, мм	1500
Рабочая зона высота, мм	300
Исполнение	каскад оцинкованной стали
Отгрузочные габариты, мм	2600x1100x400
Вес, кг	200

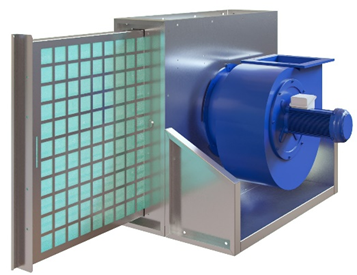

1.1). ФИЛЬТР ГРУБОЙ ОЧИСТКИ ПОДАВАЕМОГО ВОЗДУХА В ПРИТОЧНЫЙ ПЛЕНУМ

Предназначен для очистки подаваемого воздуха в приточный пленум. Позволяет улавливать крупные частицы загрязненного воздуха, продлевая тем самым срок службы основного фильтра в приточном пленуме.

Вентилятор на выбор 1,5 / 2,2 / 3 кВт.

Съемная кассета с стекловолокнистым фильтром и вертикальным или боковым (на выбор) извлечением.

Фильтр с вентилятором 1,5 кВт - 85 000 руб.

Фильтр с вентилятором 2,2 кВт - 97 000 руб.

Фильтр с вентилятором 3 кВт - 113 000 руб.

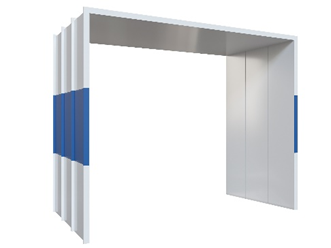

2). П-ОБРАЗНАЯ СЕКЦИЯ ДЛЯ ОКРАСОЧНОЙ КАМЕРЫ OKVZ-2500

Боковые стены и крыша создают направленный поток воздуха, что обеспечивает более качественный уровень очистки воздуха в зоне распыления и препятствует попаданию краски с других постов.

Технические характеристики:

Рабочая зона длина, мм	2500
Рабочая зона ширина, мм	500 - 2000
Рабочая зона высота, мм	2250
Исполнение	каскад оцинкованной стали
Вес, кг	170

Может изготавливаться любых геометрических размеров:

•500*2500 - 20 000 рублей

•1000*2500 - 40 000 рублей

•1500*2500 - 60 000 рублей

•2000*2500 - 80 000 рублей

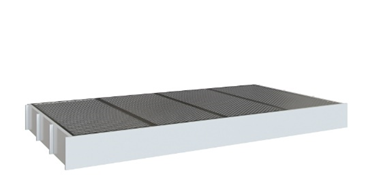

3). АКТИВНЫЙ ВОДЯНОЙ ПОЛ ДЛЯ OKVZ-2500

Активный водяной пол улавливает частички краски и пыли, оседающие на него.

Технические характеристики:

Рабочая зона длина, мм	2500
Рабочая зона ширина, мм	500-2000
Исполнение	оцинкованная сталь

Может изготавливаться любых геометрических размеров:

•1000х2500мм - 64 000 руб.

•1500х2500мм - 96 000 руб.

•2000х2500мм - 96 000 руб.

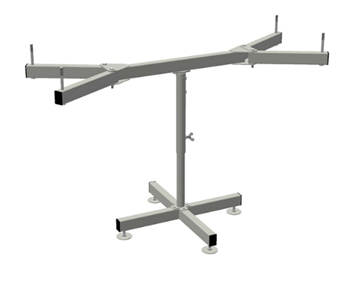

4). ПОКРАСОЧНЫЙ ПОВОРОТНЫЙ СТОЛ (ОДНОСТУПЕНЧАТЫЙ)

Описание

Надежная и устойчивая разборная конструкция. Поворотная система вращается на 360 градусов и позволяет разместить деталь для покраски в наиболее удобном положении.

Столы для покраски являются обязательным дополнительным оборудованием для предприятий, которые занимаются окрашиванием производимых изделий в покрасочных камерах.

Стоимость – 19 000 руб.

Технические характеристики:

Допустимая нагрузка, кг	100
Регулируемая высота, мм	750-1000
Изменяемый размер для покраски деталей, мм	По ширине: 80-950 По длине: 80-1450
Вращающаяся верхняя часть стола	Съёмная, разборная
Тип покрытия	Порошковая краска RAL7032

5). ФИЛЬТР КОКОСОВО-ВОЛОКНИСТЫЙ ДЛЯ ВОДЯНЫХ ПОКРАСОЧНЫХ КАМЕР 1000х560х20мм

   Фильтр кокосово-волокнистый для водяных покрасочных камер 1000х560х20мм предназначен для финишной очистки остатков окрасочного тумана, работает в условиях повышенной влажности. Возможно повторное использование, после помывки теплой мыльной водой. Фильтр кокосово - волокнистый состоит из древесного волокна кокоса специальным образом обработанного синтетическими резиновыми смолами, которые придают свойства вод отталкивания.



6). ФИЛЬТР PAINT STOP СТЕКЛОВОЛОКНИСТЫЙ ДЛЯ ПОКРАСОЧНЫХ КАМЕР В РУЛОНАХ 1Х20М

Стоимость – 6 200 руб.

7). СВЕТОДИОДНЫЙ ВЗРЫВОЗАЩИЩЕННЫЙ СВЕТИЛЬНИК

Светодиодный Взрывозащищенный светильник Габаритный размер 1202х75х72 мм Мощность 70 Вт Световой поток 7700 Лм Цветовая температура 3000/4000/5000К Пылевлагозащита IP67 Гарантия 5 лет Рассеиватель: закалённое стекло

Стоимость – 21 000 руб. (1 шт.)

8). ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ

Преобразователь частоты токовая защита от перегрузки двигателя; токовая защита мгновенного действия; защита двигателя от перегрева; защита от замыкания выходных фаз на землю; защита от перегрева выходных каскадов; защита от повышенного или пониженного напряжения; защита от пропадания фазы на входе; защита от ошибок передачи данных; защита от пропадания фаз на выходе;

Стоимость – 25 000 руб.

Стоимость в ПУ – 30 000 руб.

	Стекловолокнистый фильтр «PAINT STOP»    Предназначен для удерживания механических частиц окрасочного тумана (грунтовок, лаков, красок).   Фильтр изготовлен из ворсистого переплетенного стекловолокна, который пропитан специальным составом. Конструкция напольного фильтра серии (Paint Stop) позволяет равномерно распределить частицы окрасочного тумана по всей структуре материала. Фильтр PaintStop с классом очистки G3 имеет удерживающую способность до 3500 г/м².
	Светодиодный светильник    В стандартную комплектацию кабины входят светильники мощностью 1х36 Вт. Опционально кабина может быть оснащена светильниками большей мощности.
	Система вентиляции Центробежный вентилятор низкого давления с обратно загнутыми лопатками выполнен в исполнении с искрогасителем. В стандартной комплектации вентиляторы установлены на крышу покрасочной кабины.    Рабочий напор вентилятора позволяет эффективно удалять загрязнённый воздух из зоны окраски даже при сильно загрязнённых фильтрах.
	Высокопроизводительный водяной насос Насос центробежного типа из нержавеющей стали, с одной крыльчаткой, прямая пара «двигатель-насос» позволяет обеспечить интенсивную циркуляцию воды внутри кабины. Насос находится в резервуаре, расположенном сбоку от кабины, что позволяет производить его очистку и регулировку без остановки отделочных работ.

1.    Корпус

2.    Вентилятор

3.    Светильник

4.    Насос

5.    Пускатель в корпусе

6.    Комплект кабелей

7.    Монтажный комплект
