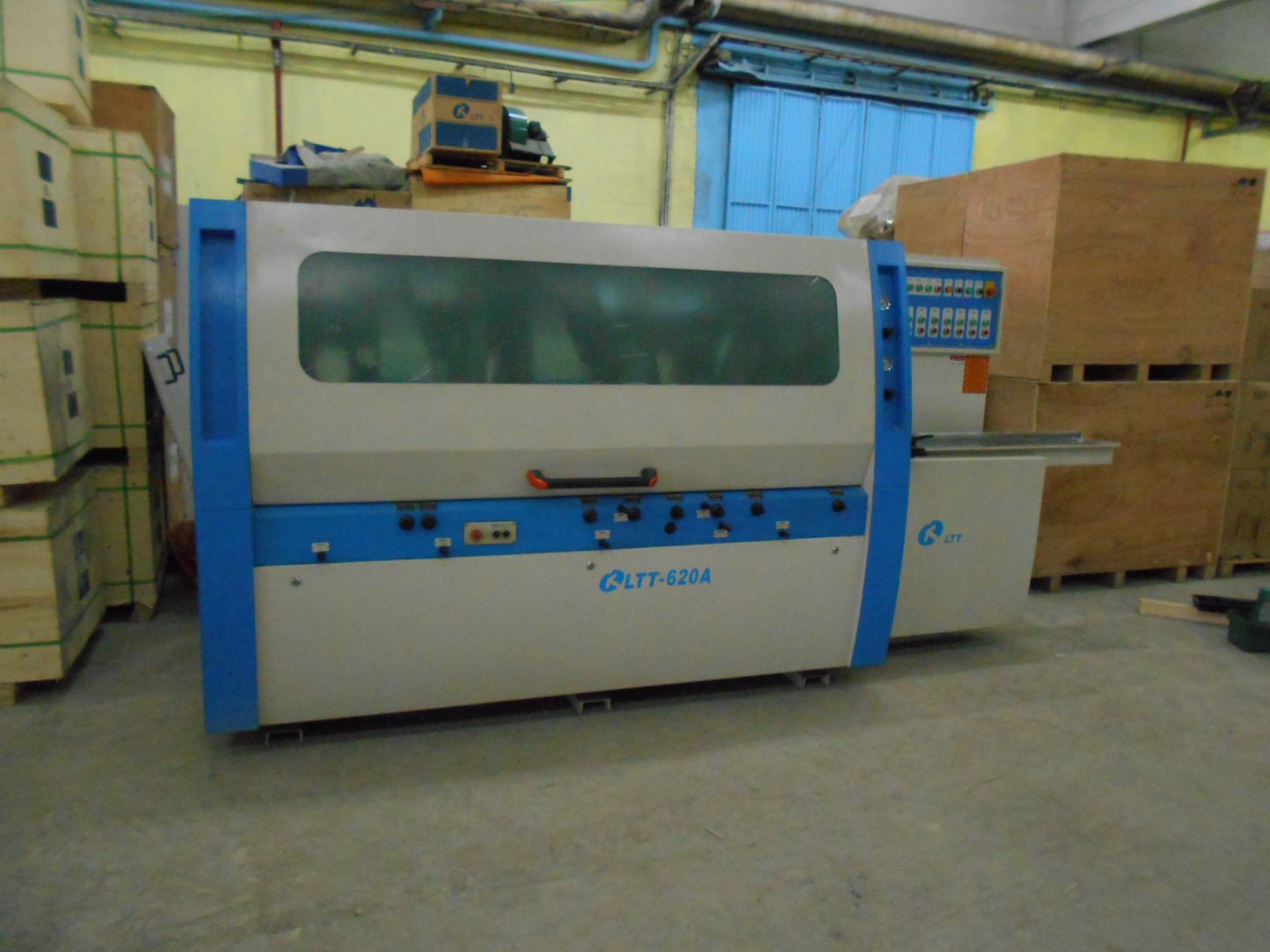

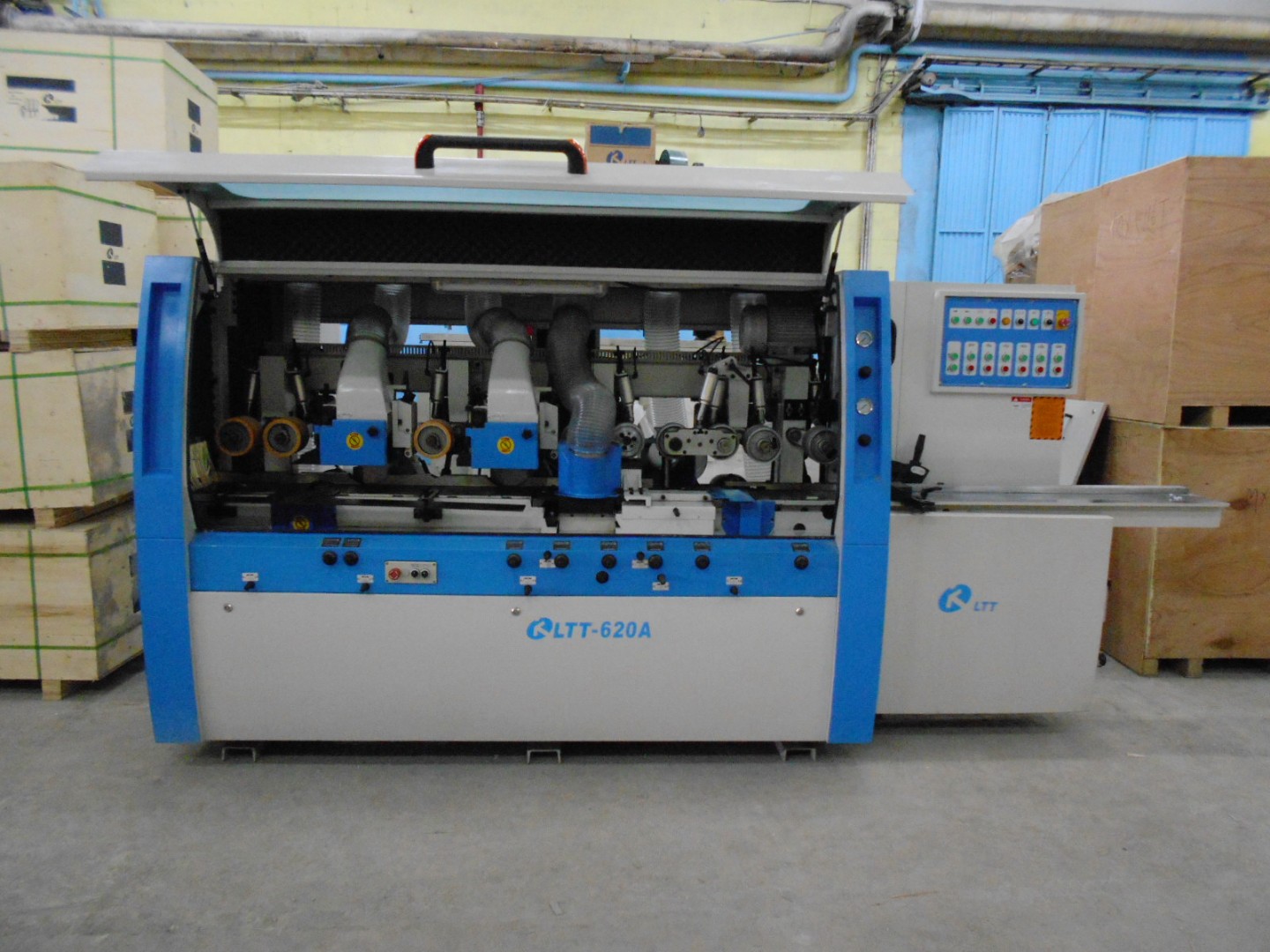

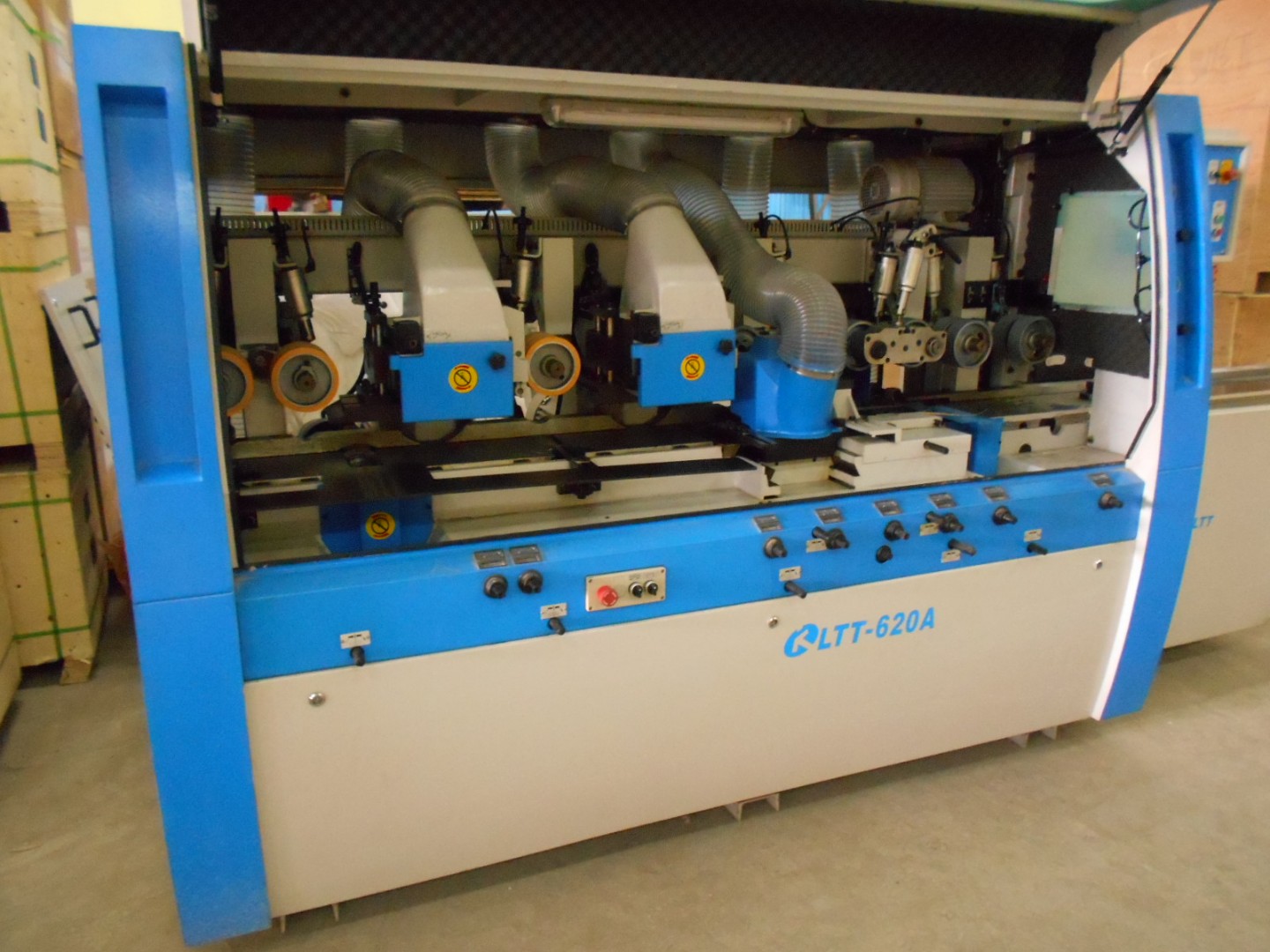

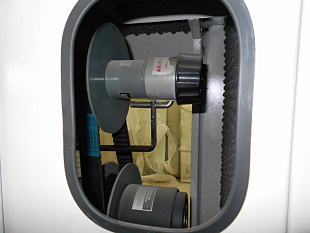

Технологии не стоят на месте, не исключение и такая сфера, как станкостроение. QMB620A – улучшенная версия станка QMB620A. Основными его отличиями от старой модели можно назвать – большую максимальную ширину обработки, увеличенные мощность и диапазон скоростей подачи заготовки.
Применение QMB620A: на шестишпиндельном станке QMB620A обрабатывают практически все виды погонажных изделий, в том числе сложный профиль и брус большого сечения. Профильное фрезерование и фрезерование по плоскости единовременно с четырех сторон детали делает его удобным и выгодным для всех типов деревообрабатывающих производств.
Особенности QMB620A:
- Наличие инвертора – на QMB620A установлена электронная система, регулирующая скорость подачи;
- Надежная редукторная система – система с усиленным безлюфтовым редуктором обеспечивает стабильную подачу заготовок.
Техническая характеристика
|
Наименование |
Параметры |
|
Максимальная ширина обработки, мм |
200 |
|
Минимальная ширина обработки, мм |
20 |
|
Максимальная толщина обработки, мм |
125 |
|
Минимальная толщина обработки, мм |
8 |
Общее количество шпинделей |
6 |
|
Частота вращения шпинделей об/мин |
6800 |
|
Скорость подачи материала м/мин |
6-24 |
|
Диаметр шпинделей, мм |
40 |
|
Диаметр инструмента, мм на первом нижнем шпинделе на выпрямляющем шпинделе на правом вертикальном шпинделе на левом вертикальном шпинделе на первом верхнем шпинделе на втором верхнем шпинделе на втором нижнем шпинделе |
125 152 110-180 110-180 110-180 110-180 110-200 |
|
Мощность двигателей первый нижний шпиндель правый вертикальный шпиндель левый вертикальный шпиндель первый верхний шпиндель второй верхний шпиндель второй нижний шпиндель двигатель подачи материала поднятие/балансировка |
5,5 кВт /7,5НР 5,5 кВт /7,5НР 5,5 кВт /7,5НР 7,5 кВт /10НР 5,5 кВт /7,5НР 5,5 кВт /7,5НР 4,0 кВт /5,5НР 0,75 кВт/1НР |
|
Суммарная мощность, кВт |
40 кВт/54НР |
|
Диаметр подающих роликов, мм |
140*35*50 |
|
Диаметр трубы отвода опилок, мм |
120 |
|
Габариты, мм |
4000*1780*1750 |
|
Упаковочный размер, мм |
4120*1860*2130 |
|
Масса, кг |
4400 |
- Мощность электродвигателя, кВт: 40
- Количество шпинделей: 6
- Напряжение, В: 380
- Частота вращения пильного шпинделя, об/мин: 6800
- Давление в пневмосистеме, Атм. : 6
- Диаметр инструмента, мм, на левом вертикальном шпинделе: 108-200
- Диаметр инструмента, мм, на первом нижнем шпинделе: 125
- Диаметр инструмента, мм, на первом верхнем шпинделе: 108-180
- Диаметр инструмента, мм, на правом вертикальном шпинделе: 108-200
- Диаметр инструмента, мм, на втором нижнем шпинделе: 108-230
- Диаметр инструмента, мм, на втором верхнем шпинделе: 108-180
- Диаметр инструмента, мм, на выпрямляющем шпинделе: 152
- Диаметр маховика, мм: 140*35*50
- Диаметр шпинделей, мм: 40
- Диаметр трубы отвода опилок, мм: 150
- Диаметр вытяжного патрубка (мм) : 120
- Максимальная ширина обработки, мм: 200
- Максимальная толщина обработки, мм : 125
- Масса, кг: 4400
- Минимальная ширина обработки, мм: 20
- Минимальная толщина обработки, мм: 8
- Мощности двигателей приводов шпинделей: 1-й нижний горизонтальный шпиндель, кВт: 5,5
- Мощность 2-го нижнего шпинделя (КВт) : 5,5
- Мощность двигателя подачи (КВт) : 4
- Мощность левого шпинделя (КВт) : 5,5
- Мощность верхнего шпинделя (КВт) : 5,5
- Мощность шпинделей, второй верхний шпиндель: 7,5
- Мощность шпинделей, второй нижний шпиндель: 5,5
- Мощность шпинделей, правый вертикальный шпиндель: 5,5
- Мощность шпинделей, поднятие/балансировка: 0,75
- Описание: Четырехсторонний шестишпиндельный станок
- Общее количество шпинделей: 6
- Общая мощность, кВт: 40
- Упаковочный размер, мм: 4120*1860*2130
