Станок предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках.
Характерные детали - это дверные полотна и мебельные фасады.
Здесь выполняются два вида работ:
- Прямолинейное фрезерование рельефа на пласти;
- Фрезерование на плоскости рисунка (например, ложной филенки) по копиру.
Порядок работы на станке:
- В шаблоне из листового материала вырезается паз необходимого профиля.
- Шаблон устанавливается на стол. При этом обкатной палец стола входит в паз.
- Сверху на шаблоне крепится заготовка. При ручной подаче палец снизу обкатывает профильный паз шаблона, а сверху на заготовке фрезеруется заданный рисунок.
- Прямолинейное фрезерование можно выполнять по направляющей без шаблона.

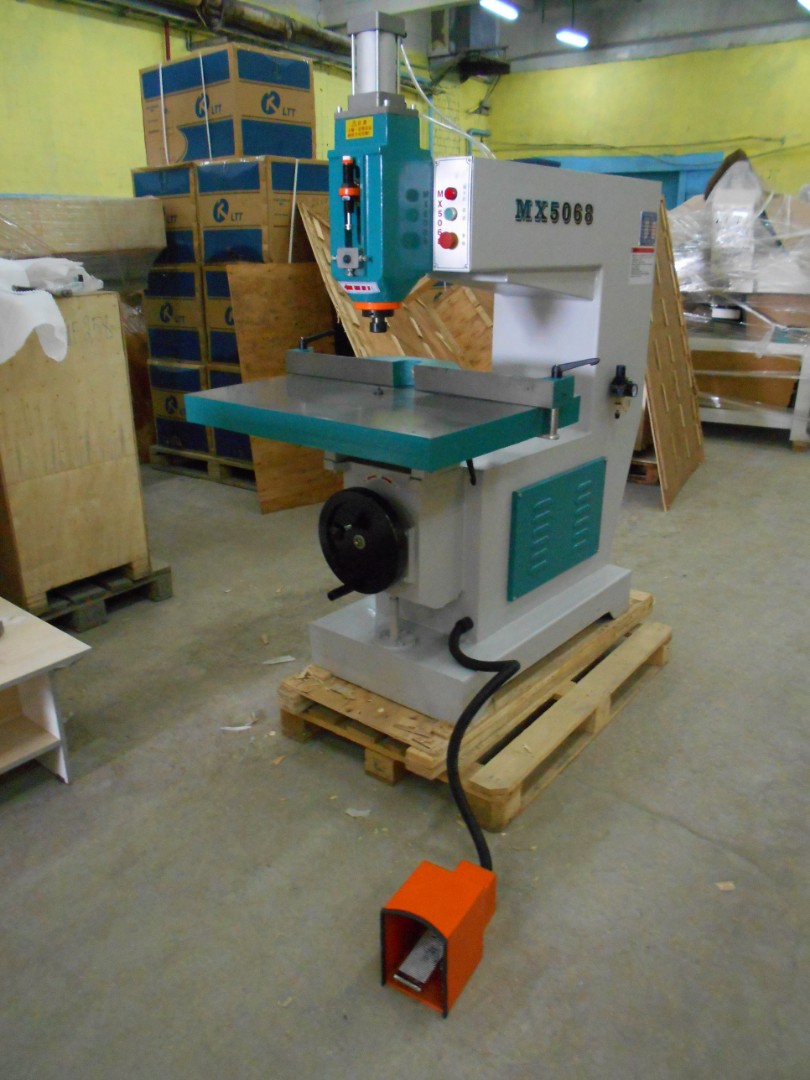

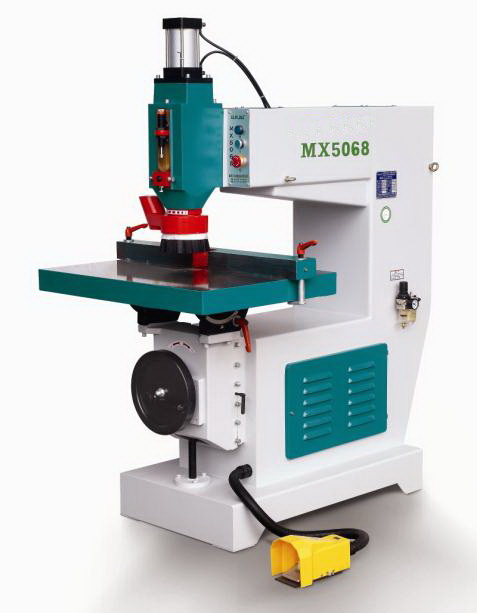

Особенности MX5068:
- Высокоскоростной до 18000 об/мин шпиндель обеспечивает идеальное качество фрезерования, не требующее дальнейшей обработки;

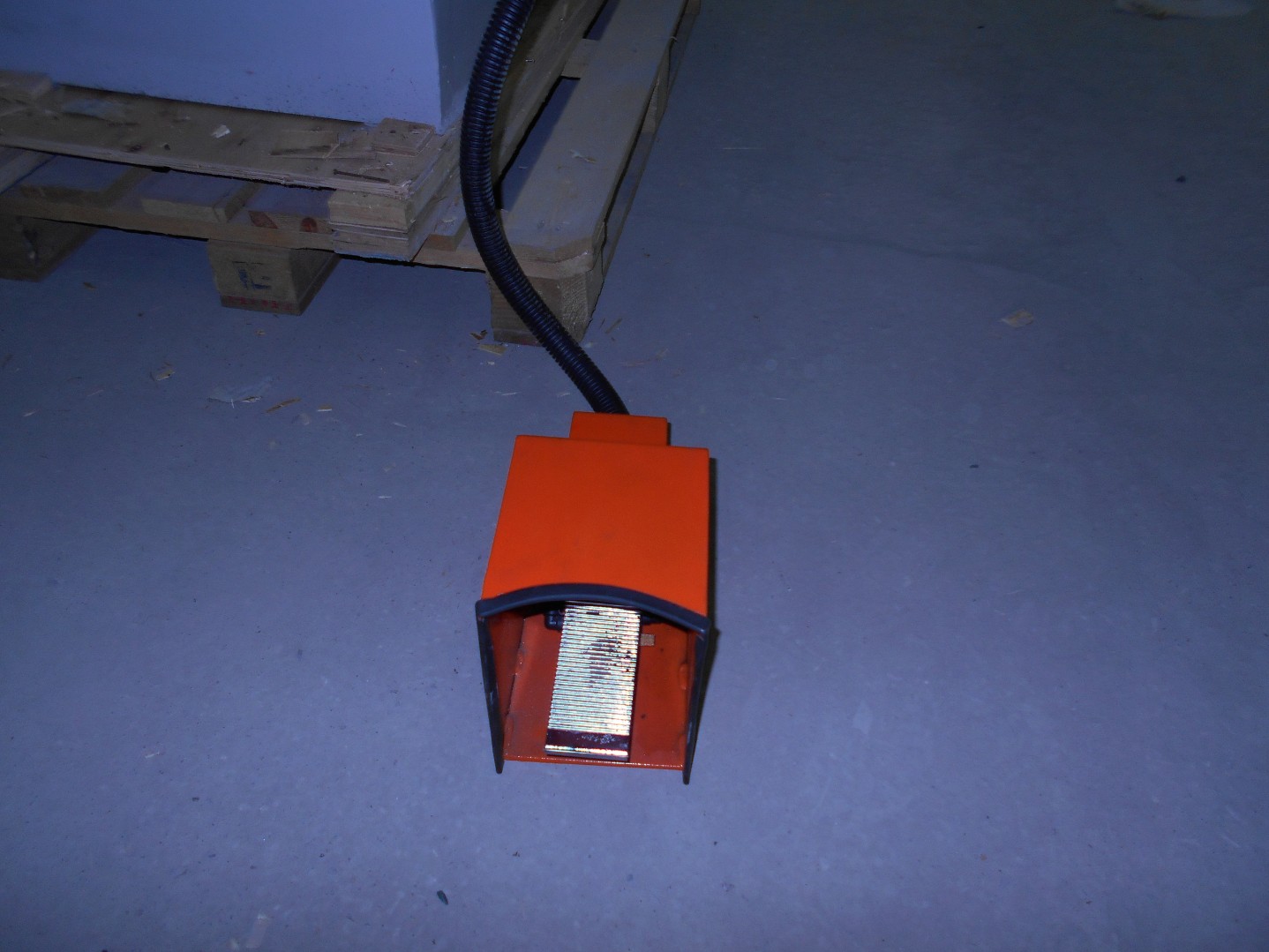

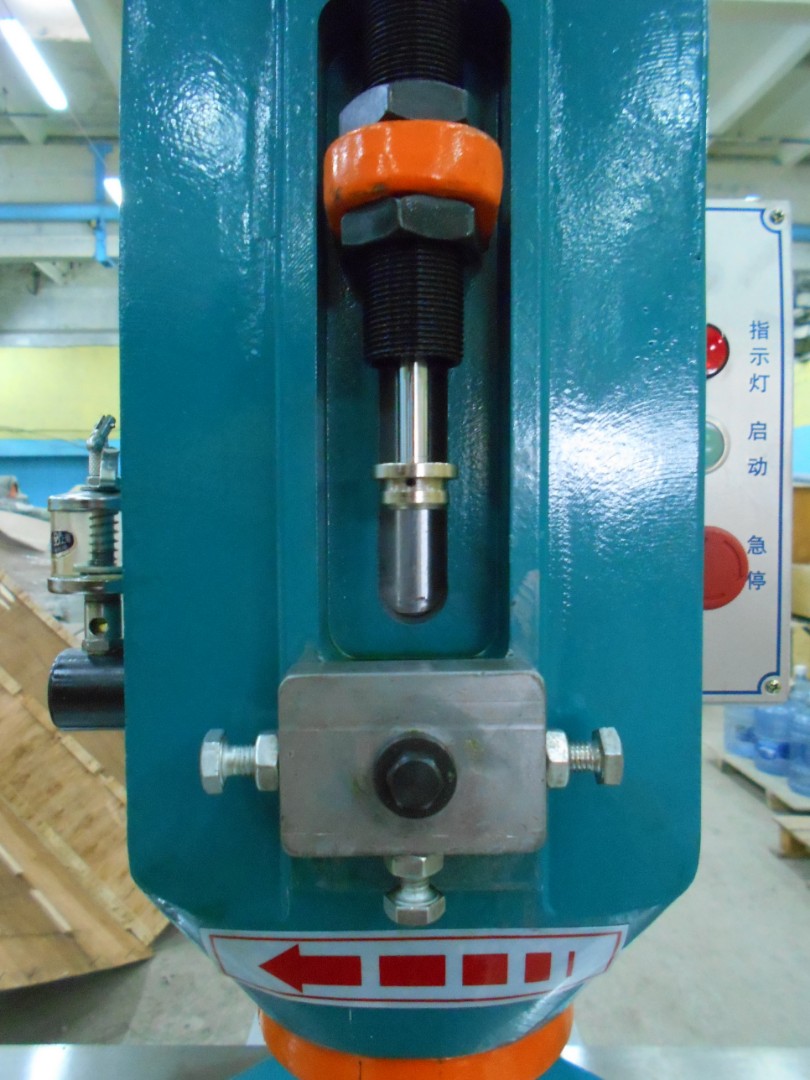

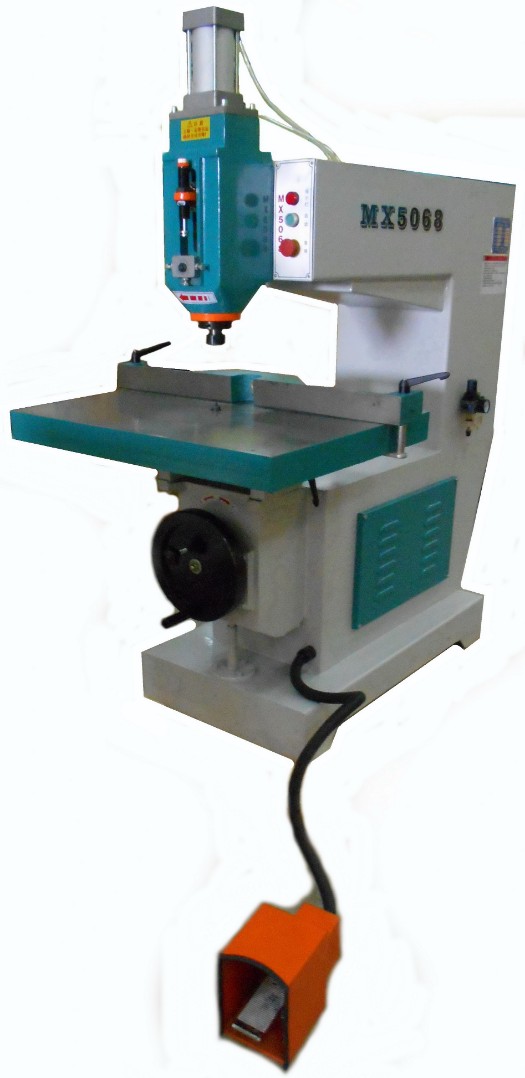

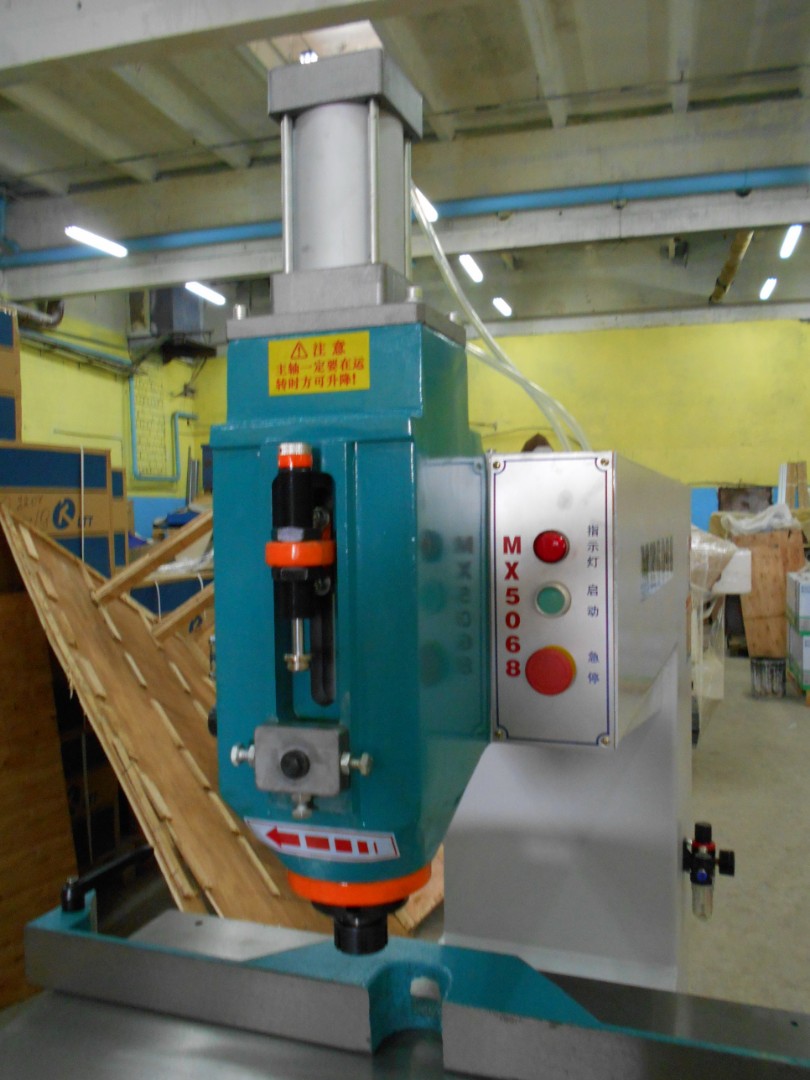

- Вертикальное перемещение шпинделя осуществляется пневмоприводом;
- Увеличенный рабочий стол;

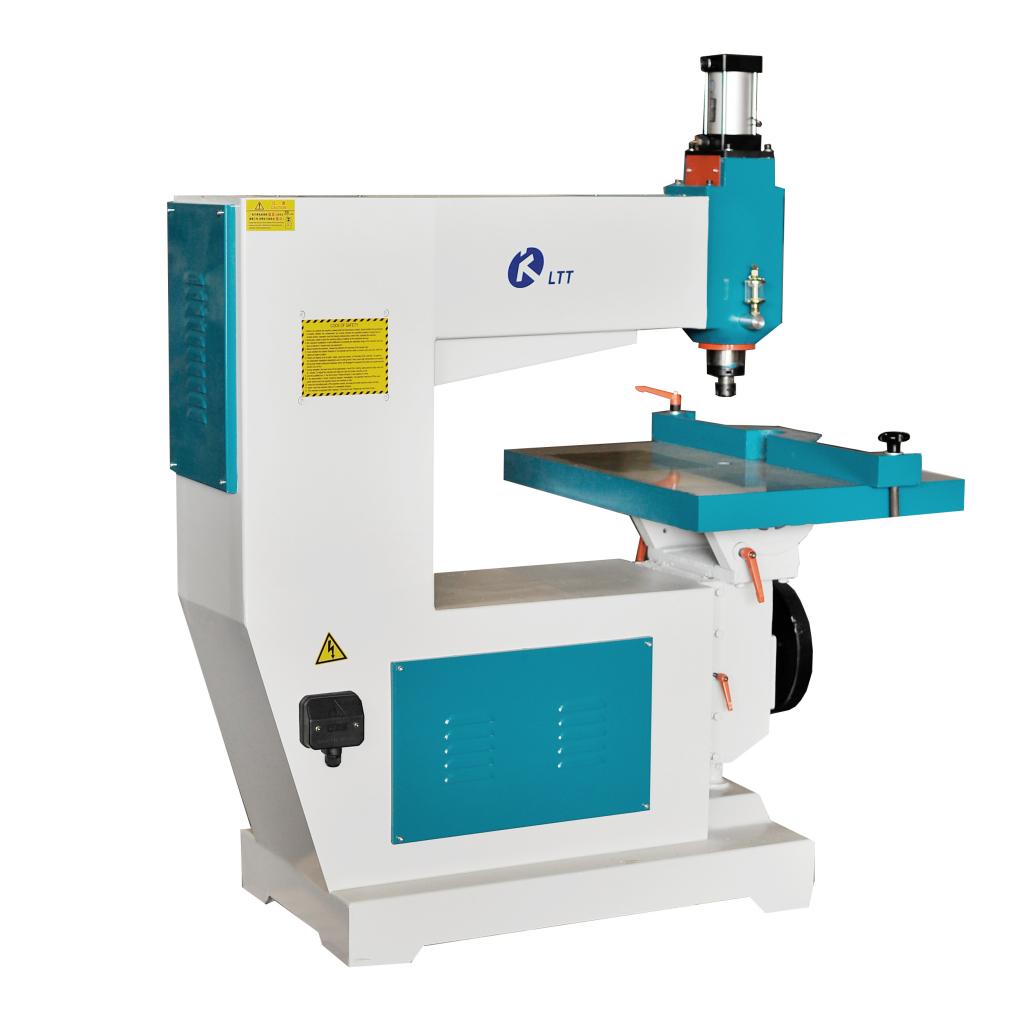

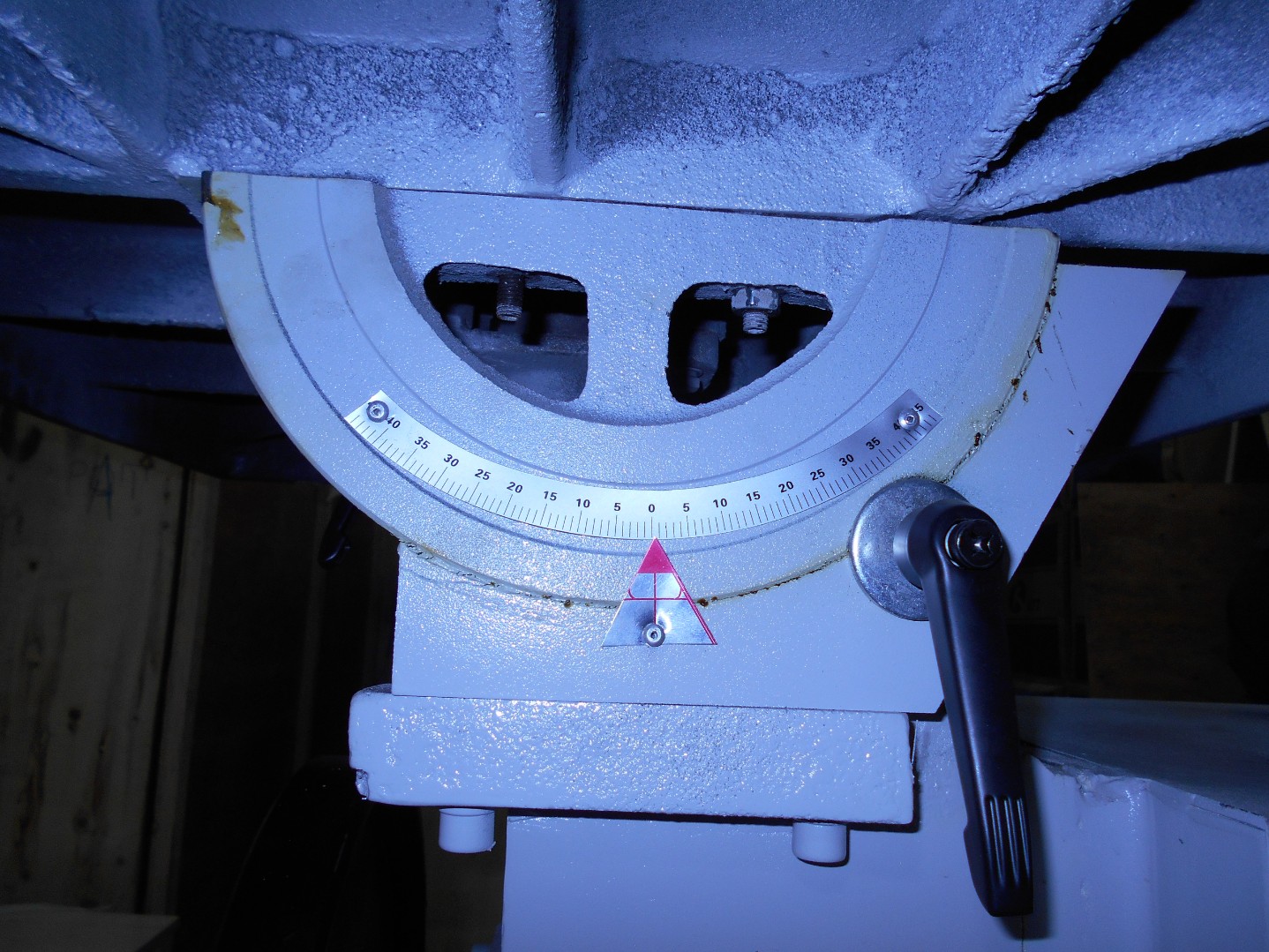

- Поворот стола 450.
Технические характеристики
|
Наименование |
Параметры |
|
Расстояние от шпинделя до колонны, мм |
730 |
|
Размеры стола (дл.-на х ши-на),мм |
805х600 |
|
Максимальная толщина заготовки, мм |
150 |
|
Угол поворота шпинделя, град |
45 |
|
Вертикальный ход стола, мм |
180 |
|
Вертикальный ход шпинделя, мм |
65 |
|
Частота вращения шпинделя, об/мин |
18 000 |
|
Установленная мощность, кВт |
3 |
|
Габариты, мм |
1400х900х1900 |
|
Транспортные габариты ,мм |
1350х650х1800 |
|
Масса, кг |
640 |
- Вертикальный ход стола, мм:: 180
- Напряжение, В: 380
- Напряжение: 380
- Частота вращения шпинделя, об/мин:: 18000
- Максимальная толщина заготовки, мм: 150
- Масса, кг: 640
- Мощность, кВт: 3
- Расстояние между шпинделем и колонной, мм: 730
- Размер рабочего стола, мм: 805х600

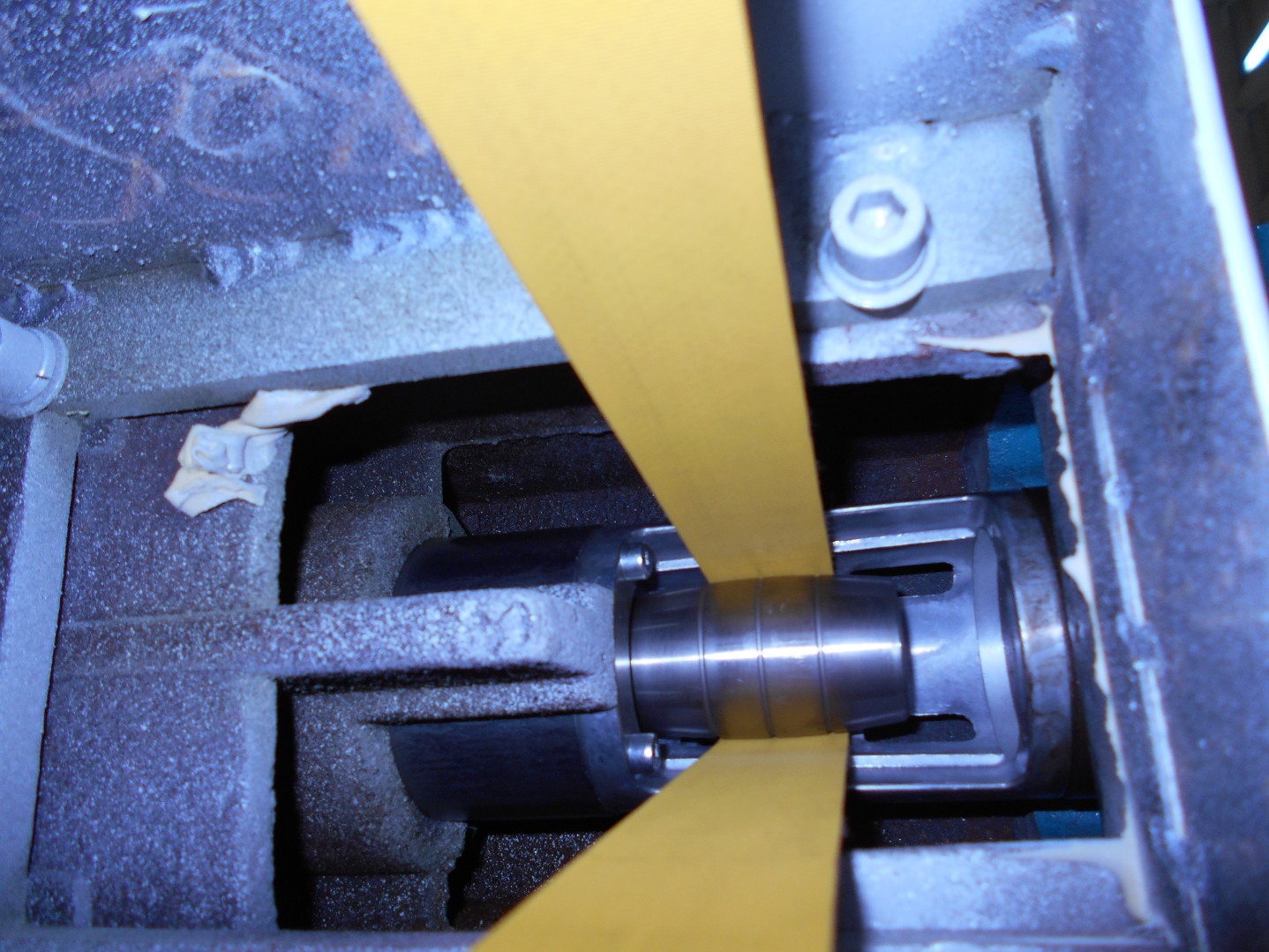

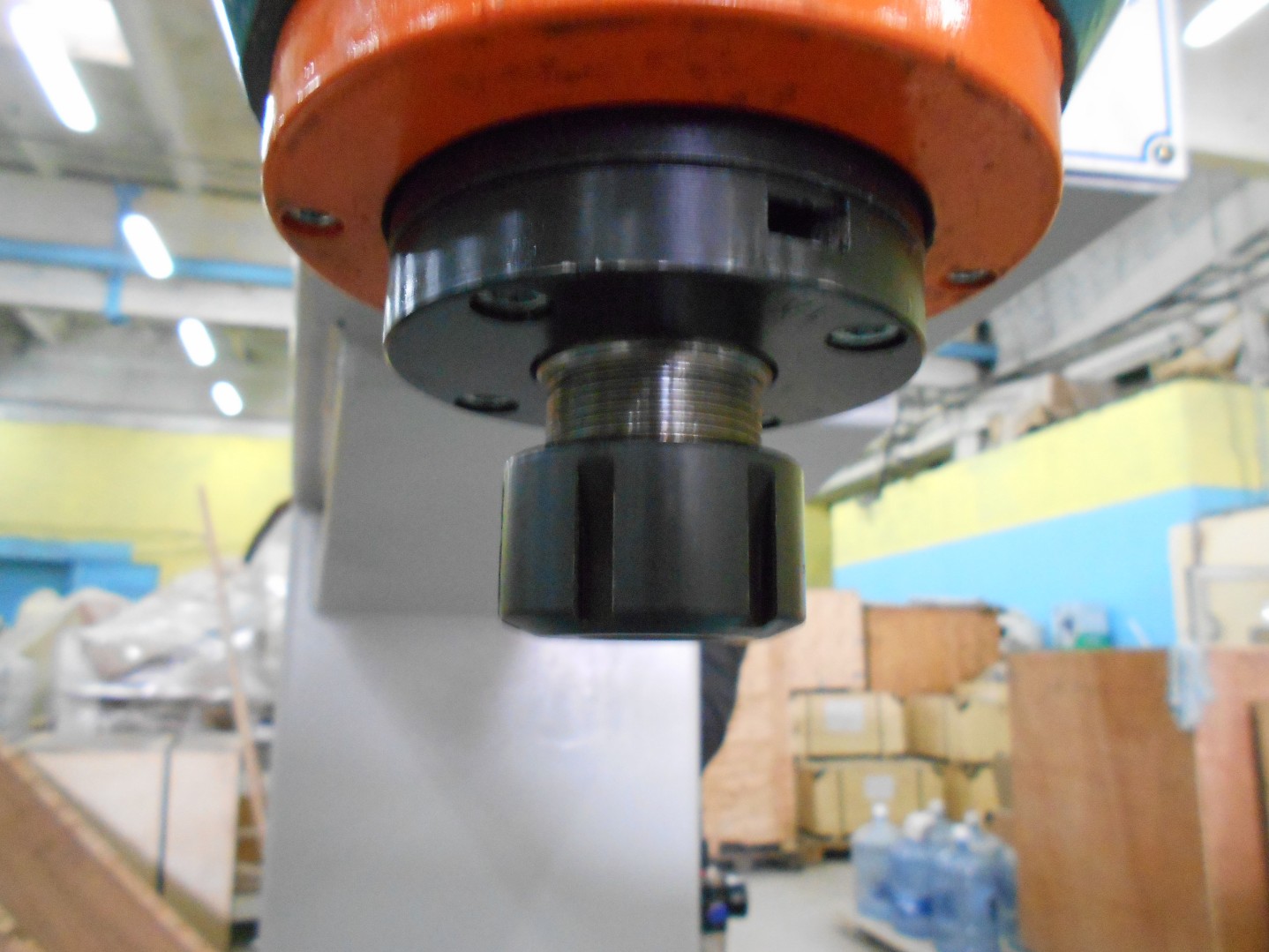

- Тип цанги: ISO30 ER25 D12,7
- Вертикальный ход шпинделя, мм: 65
- Угол наклона стола,°: ± 45
