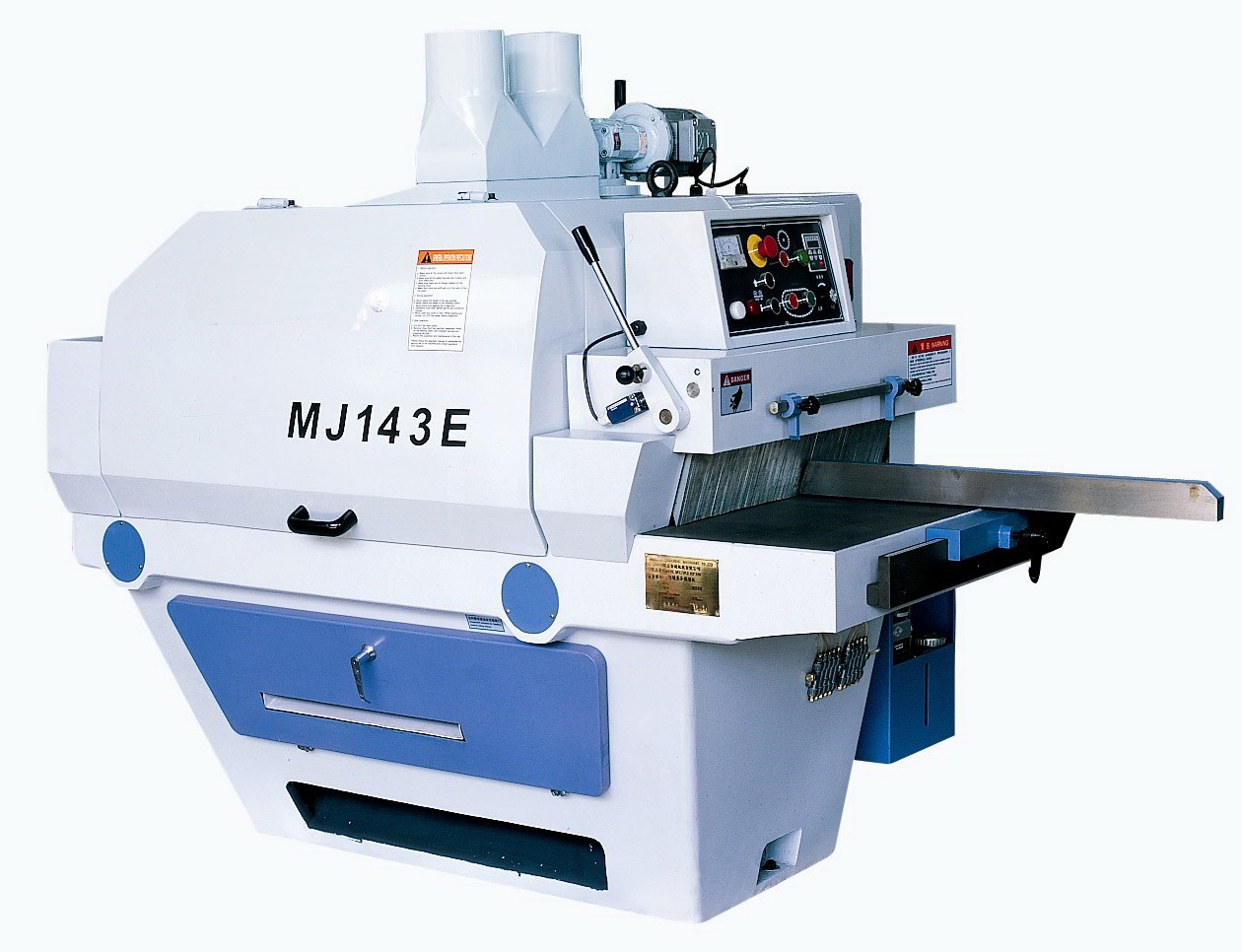

Предназначен для продольной распиловки дисковыми пилами двухкантных и трехкантных брусьев на обрезные доски и четырехкантный брус высотой до 120 мм.
Высокая точность и жесткость пильного вала позволяет получить чистоту поверхности и геометрию деталей, соответствующую классу строгальных станков. Вертикальное перемещение шпинделя дает возможность устанавливать пилы различных диаметров. Подача заготовки осуществляется конвейером с “ныряющей” гусеницей.
Регулировка скорости подачи бесступенчатая, с помощью инвертора.
Базирование заготовки производится по боковой направляющей линейке и с помощью верхних гладких неприводных вальцов.
Подъем и опускание вальцов обеспечивается сервоприводом. Данный станок значительно превосходит по технико-экономическим показателям существующие модели многопильных станков отечественного производства.
|
Наименование |
Параметры |
|
Максимальная ширина обработки, мм |
360 |
|
Максимальная высота обработки, мм |
10-120 |
|
Минимальная длина заготовки, мм |
590 |
|
Частота вращения шпинделя, об/мин. |
4000 |
|
Скорость подачи, м/мин |
7.5-30 |
|
Суммарная мощность, кВт |
39.6 |
|
Мощность основного двигателя, кВт |
37 |
|
Мощность двигателя подачи, кВт |
2,2 |
|
Мощность двигателя подъёма, кВт |
0.37 |
|
Диаметр пил. мм |
200-380 |
|
Посадочный диаметр пил, мм |
70 |
|
Количество пил, шт. |
4-8 |
|
Диаметр патрубка для стружкоотсоса, мм |
150х2 |
|
Габаритные размеры, м |
2,1х1,5х1,6 |
|
Вес, кг |
2300 |
- Напряжение, В: 380
- Внешний диаметр, мм: 200-380
- Посадочный диаметр, мм: 70
- Частота вращения пил, об/мин: 4000
- Диаметр пилы, мм:: 200-380
- Диаметр шпинделя, мм:: 70
- Количество пил, шт.: 4-8
- Максимальная толщина разрезаемой заготовки, мм: 120
- Максимальное расстояние между крайними пилами, мм: 300
- Масса, кг: 2300
- Минимальная длина реза, мм:: 600
- Мощность, кВт: 39,6
- Мощность подающего привода, кВт:: 2,2
- Описание: Многопильный станок с гусеничной подачей заготовок
- Ширина обрабатываемого материала, мм:: Неограничена
- Скорость подачи, м/мин:: 7,5-30
- Толщина обрабатываемого материала, мм:: 10-120
- Установленная мощность, кВт: 39.6
