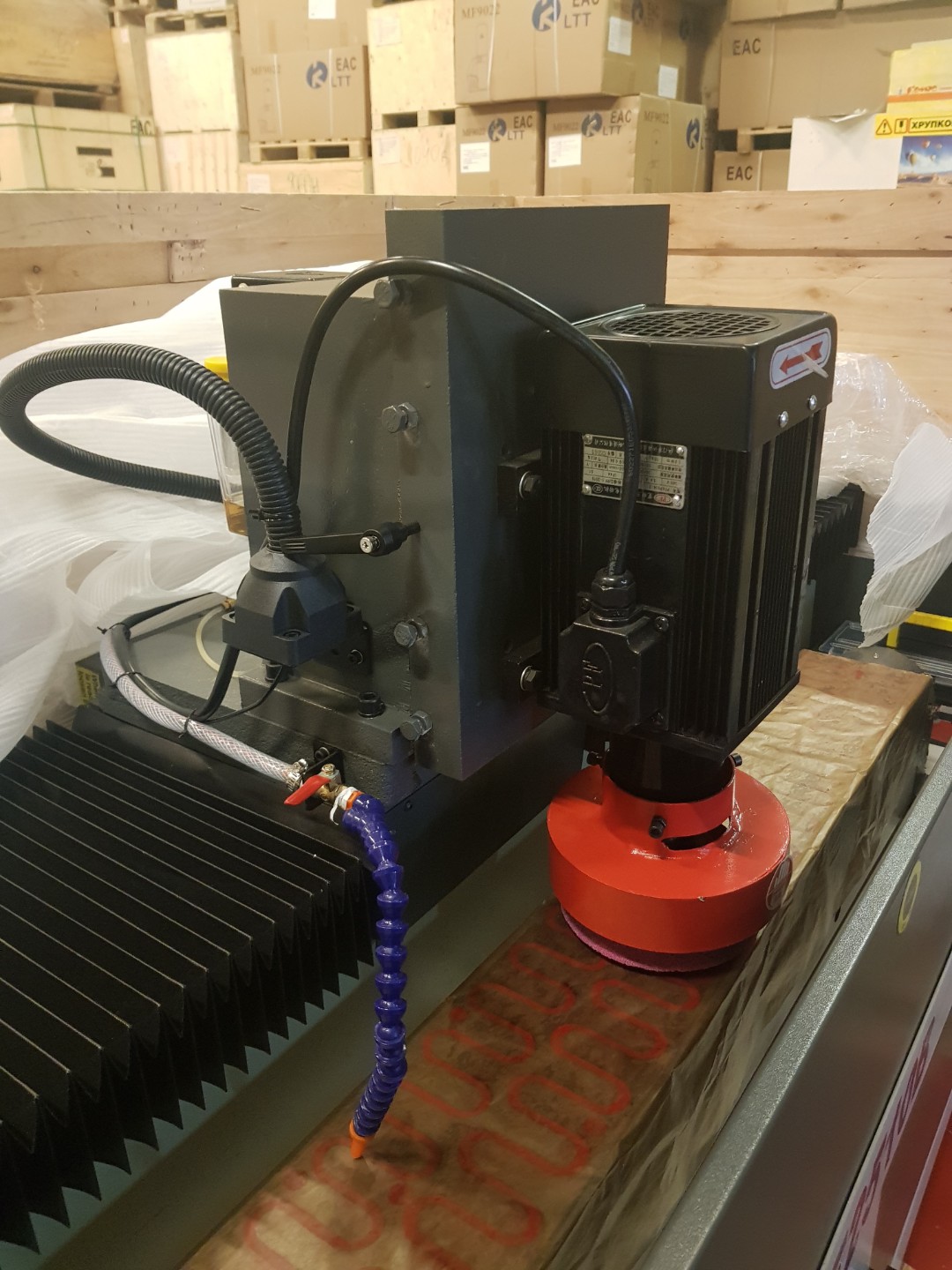

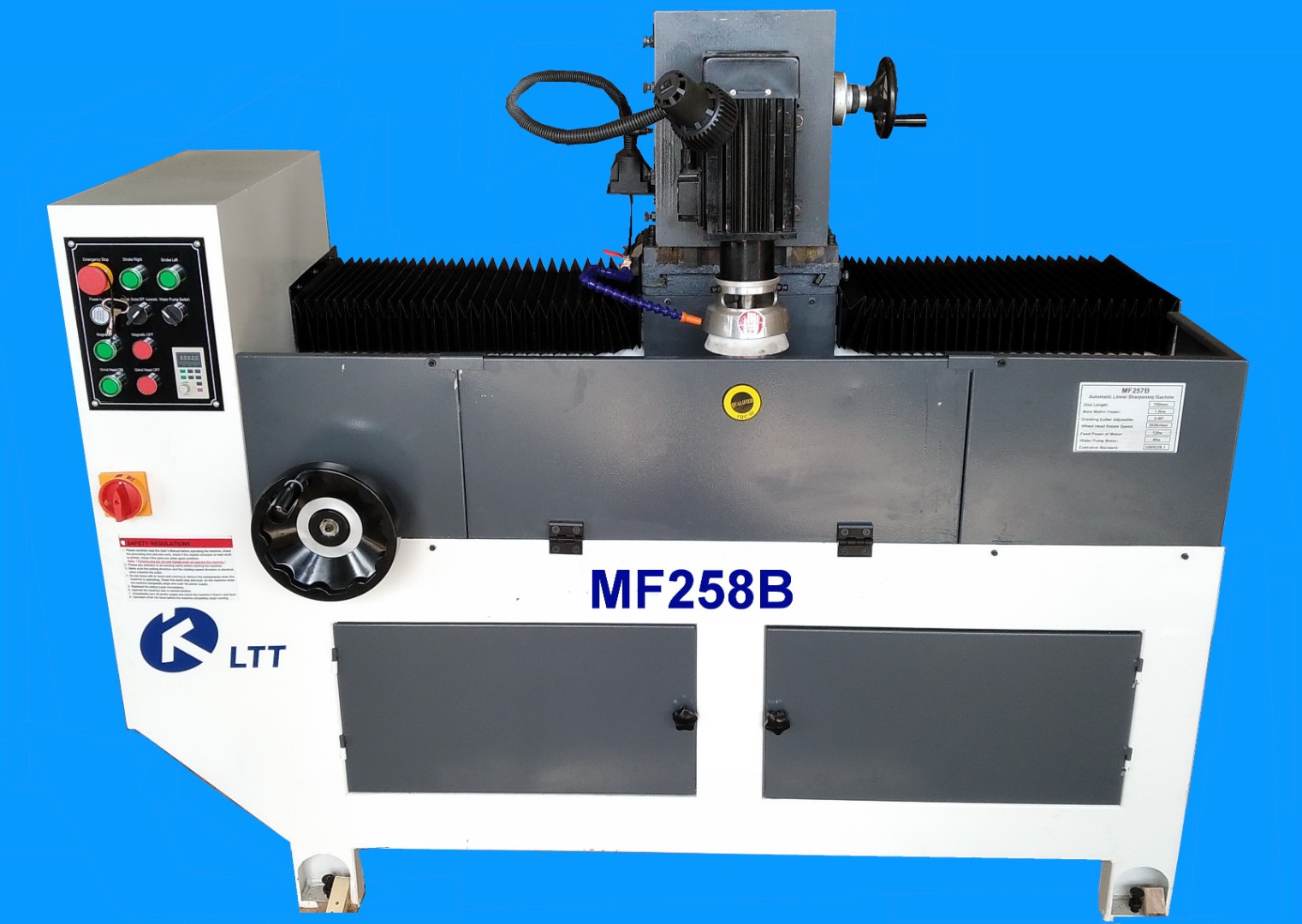

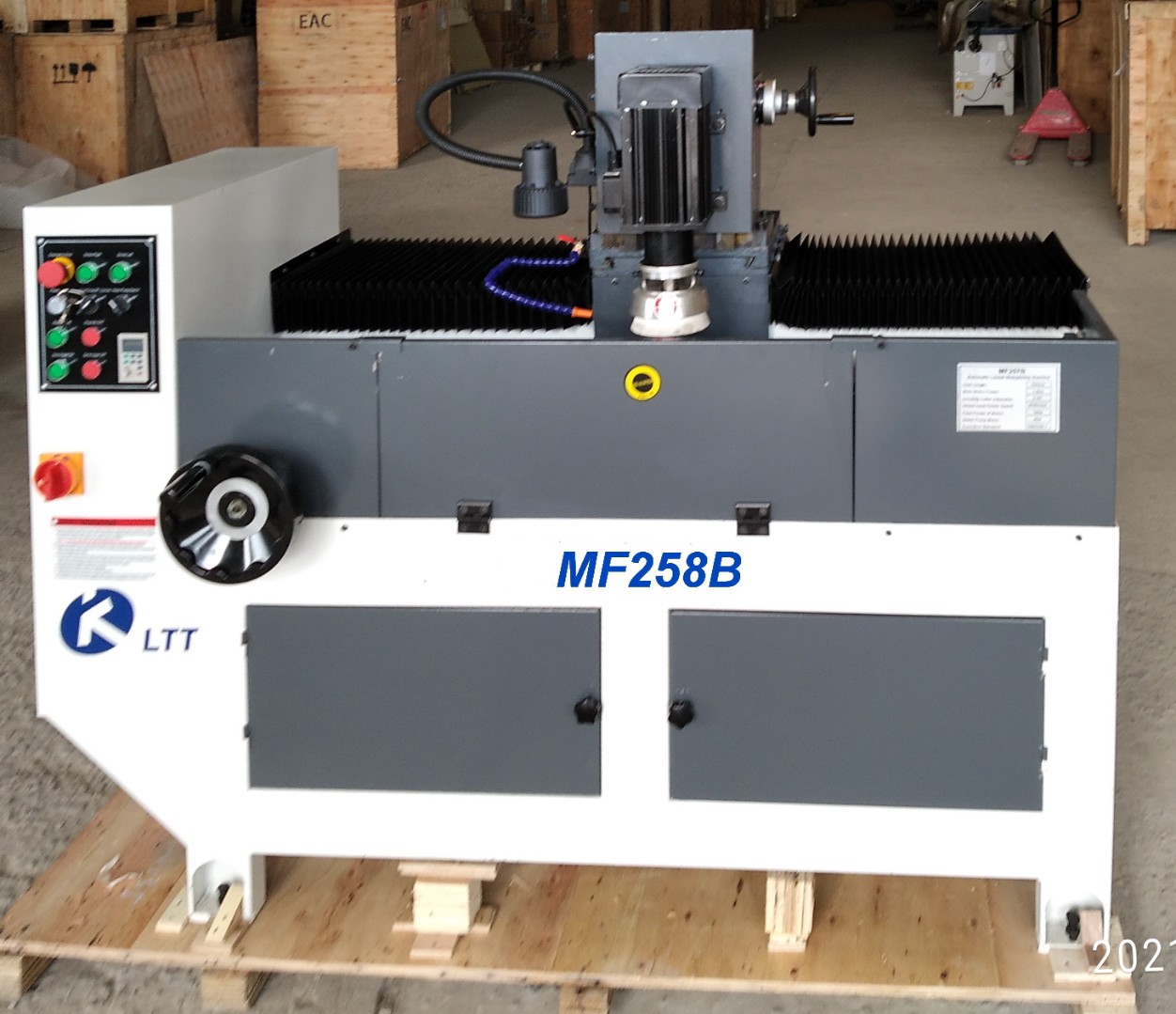

Станок специально спроектирован для заточки прямых ножей как по плоскости так и по задней кромке. Заточка производится с использованием СОЖ в автоматическом или ручном режиме.
Отличительные особенности:
- - магнитный стол с наклоном до 90о
- - охлаждение СОЖ
- - автоматический режим обработки
- - бесступенчатая регулировка частоты вращения шпинделя
- - централизованная система смазки направляющих
Технические характеристики
|
Наименование |
Параметры |
|
Размеры рабочего стола, мм |
200х800 |
|
Рабочий ход суппорта, мм |
870 |
|
Максимальная ширина ножа, мм |
240 |
|
Максимальная длина ножа, мм |
800 |
|
Максимальная толщина ножа, мм |
60 |
|
Максимальная высота подъёма шпинделя над столом, мм |
70 |
|
Возможный угол заточки |
0-900 |
|
Размер шлифовального круга, мм |
32х125 |
|
Частота вращения шлифовального круга, об/мин |
2830 |
|
Мощность насоса подачи охлаждающей жидкости, Вт |
40 |
|
Мощность двигателя подачи, Вт |
60 |
|
Мощность двигателя, кВт |
1,5 |
|
Габариты, мм |
1835х1000х1480 |
|
Транспортные габариты, м |
1,86х1,05х1,46 |
|
Вес, кг |
340 |
Технические особенности

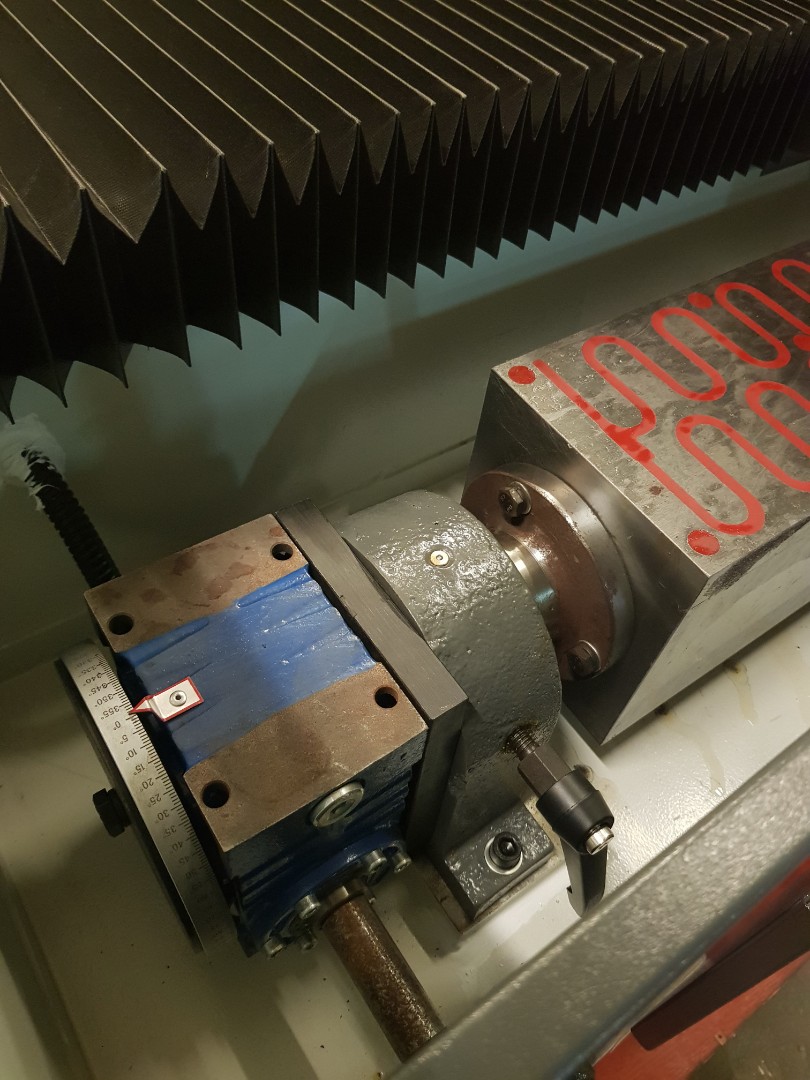

- Поворот магнитного стола регулируется штурвалом от 0-90o, что позволяет произвольно выбирать угол заточки ножей.

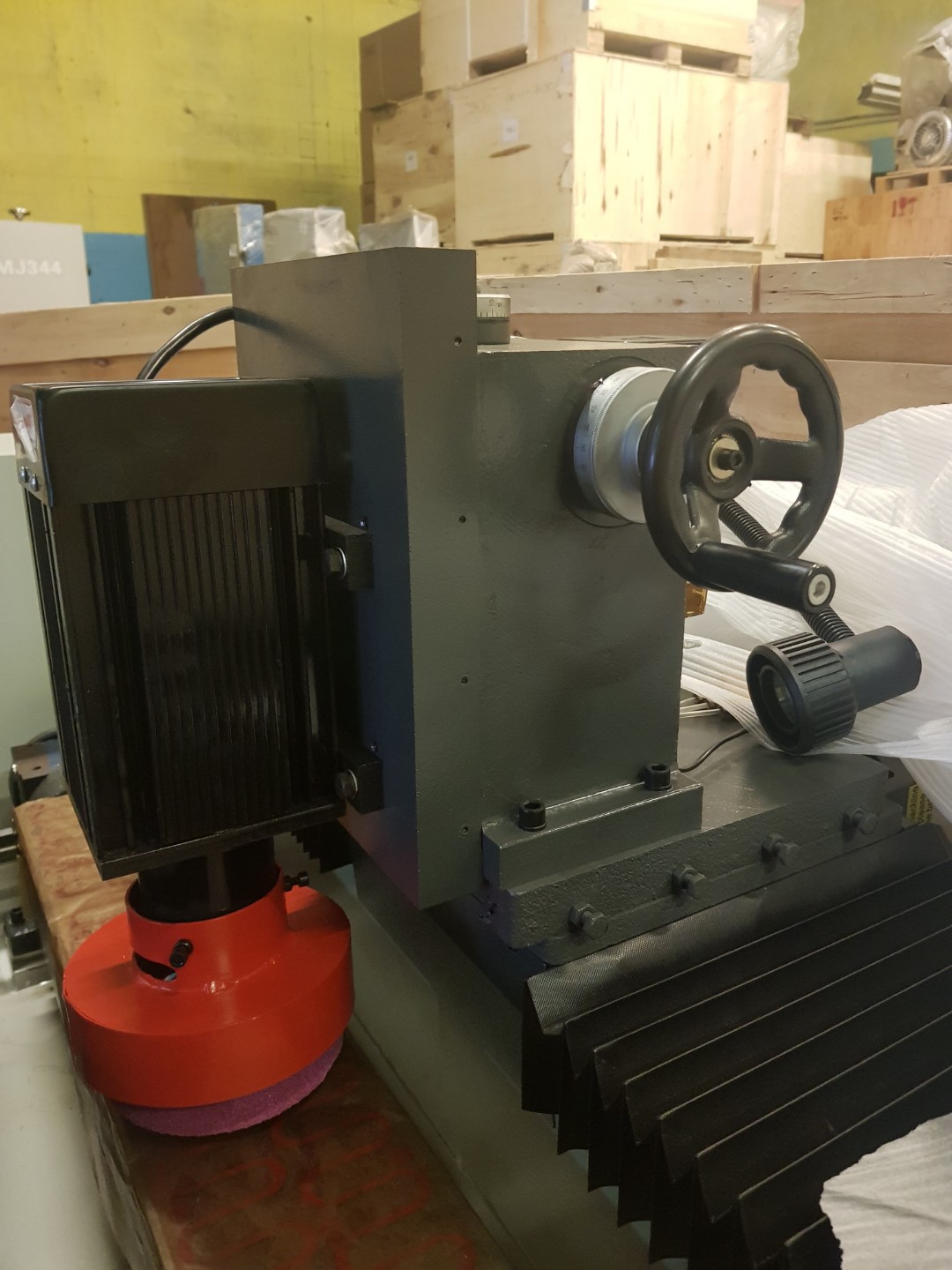

- Регулировка настройки высоты подъёма шпинделя осуществляется штурвалом.

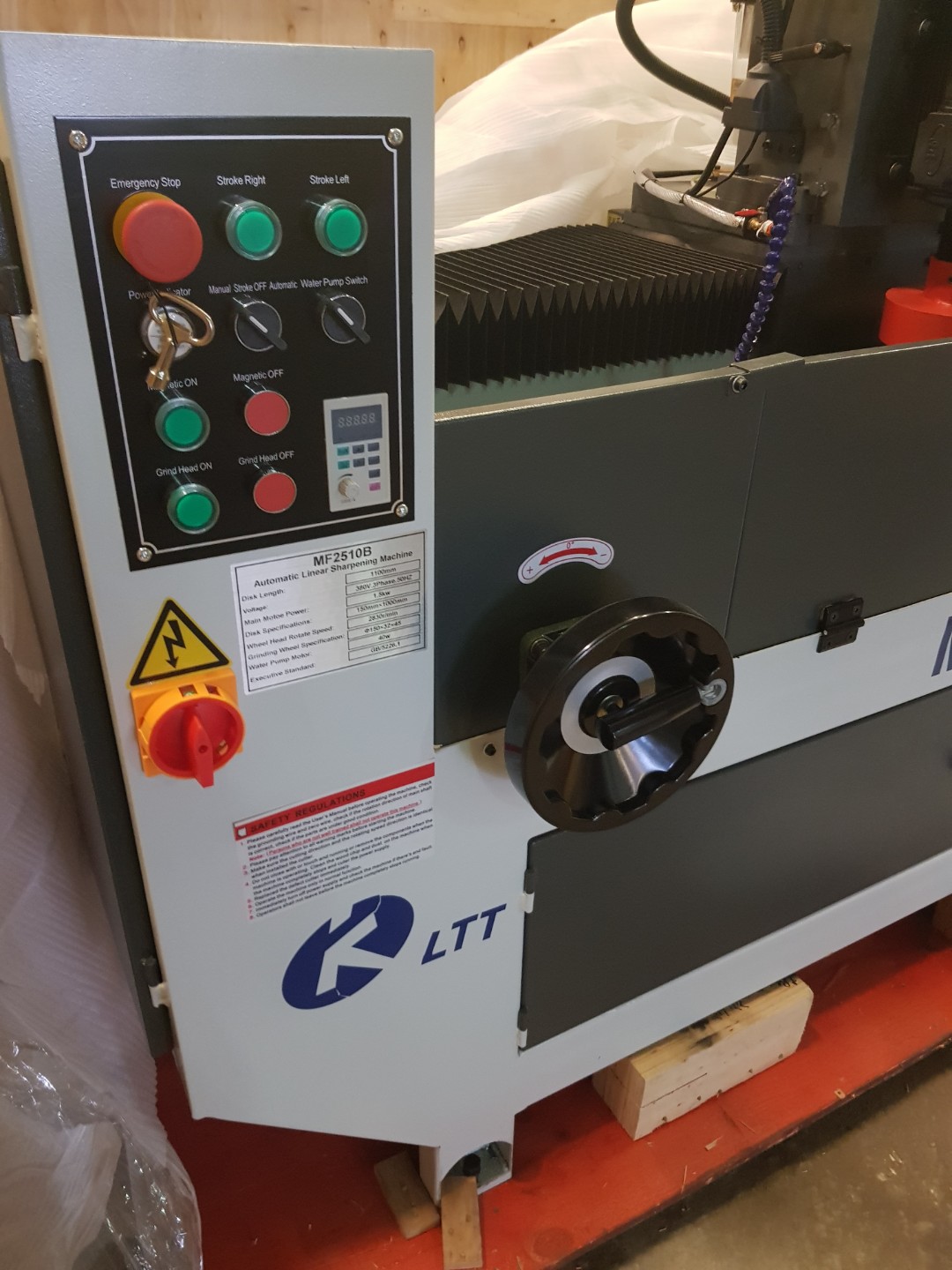

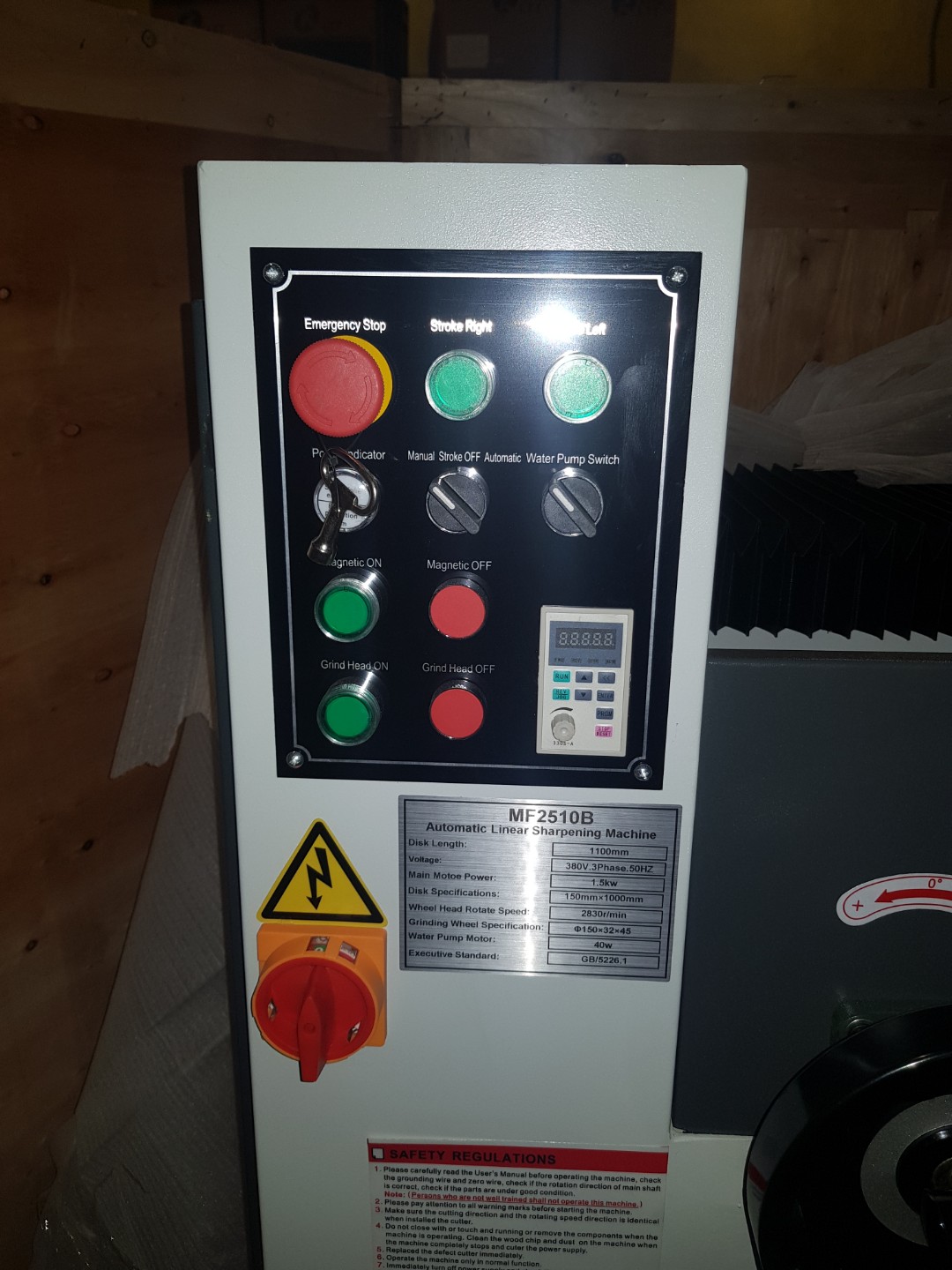

- Простой и лаконичный пульт управления. Управления инвертором выведено на панель пульта управления, что позволяет задавать обороты вращения шпинделя с передней консоли..
- Вся электрическая часть станка соответствует нормам СЕ

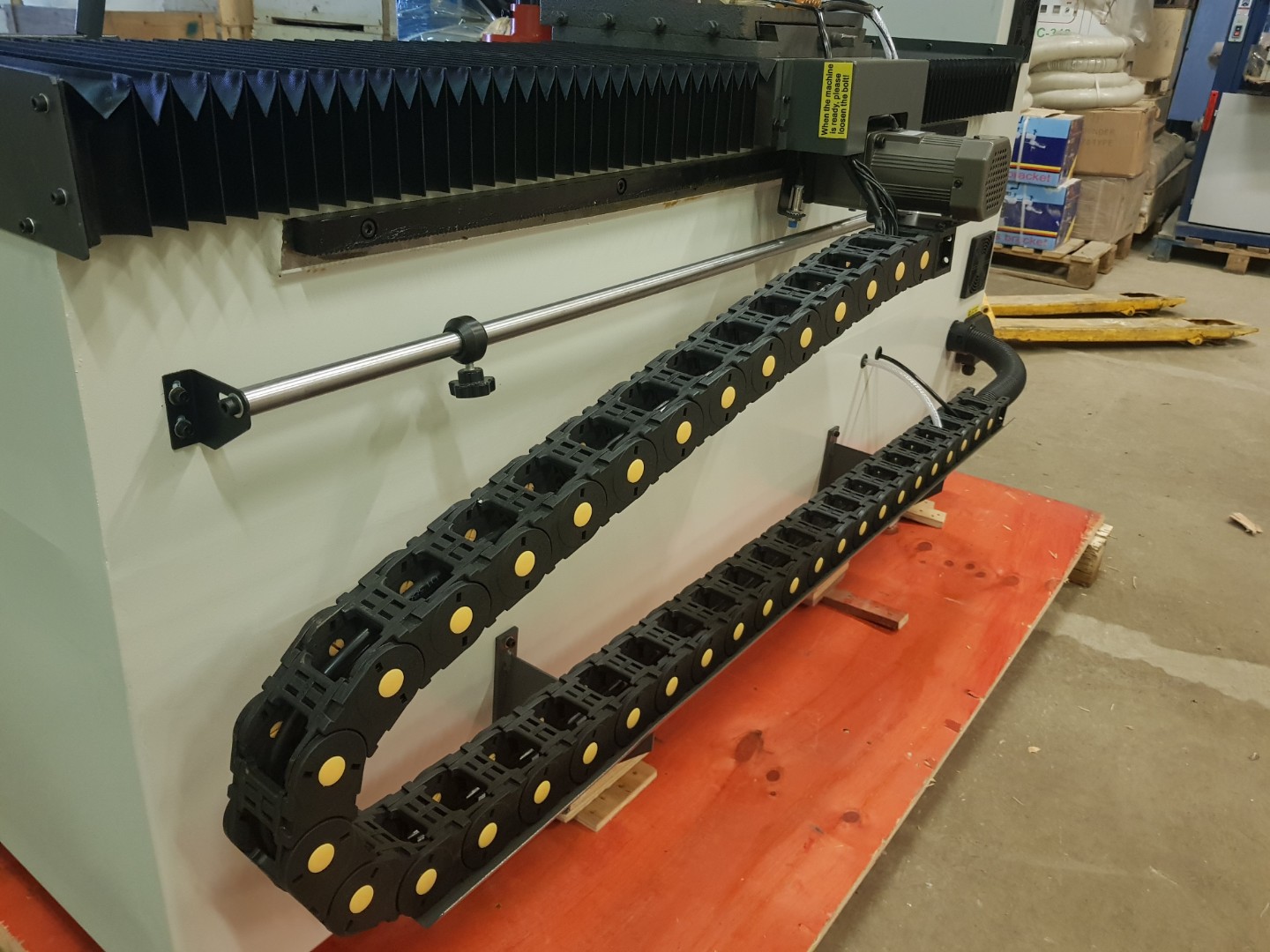

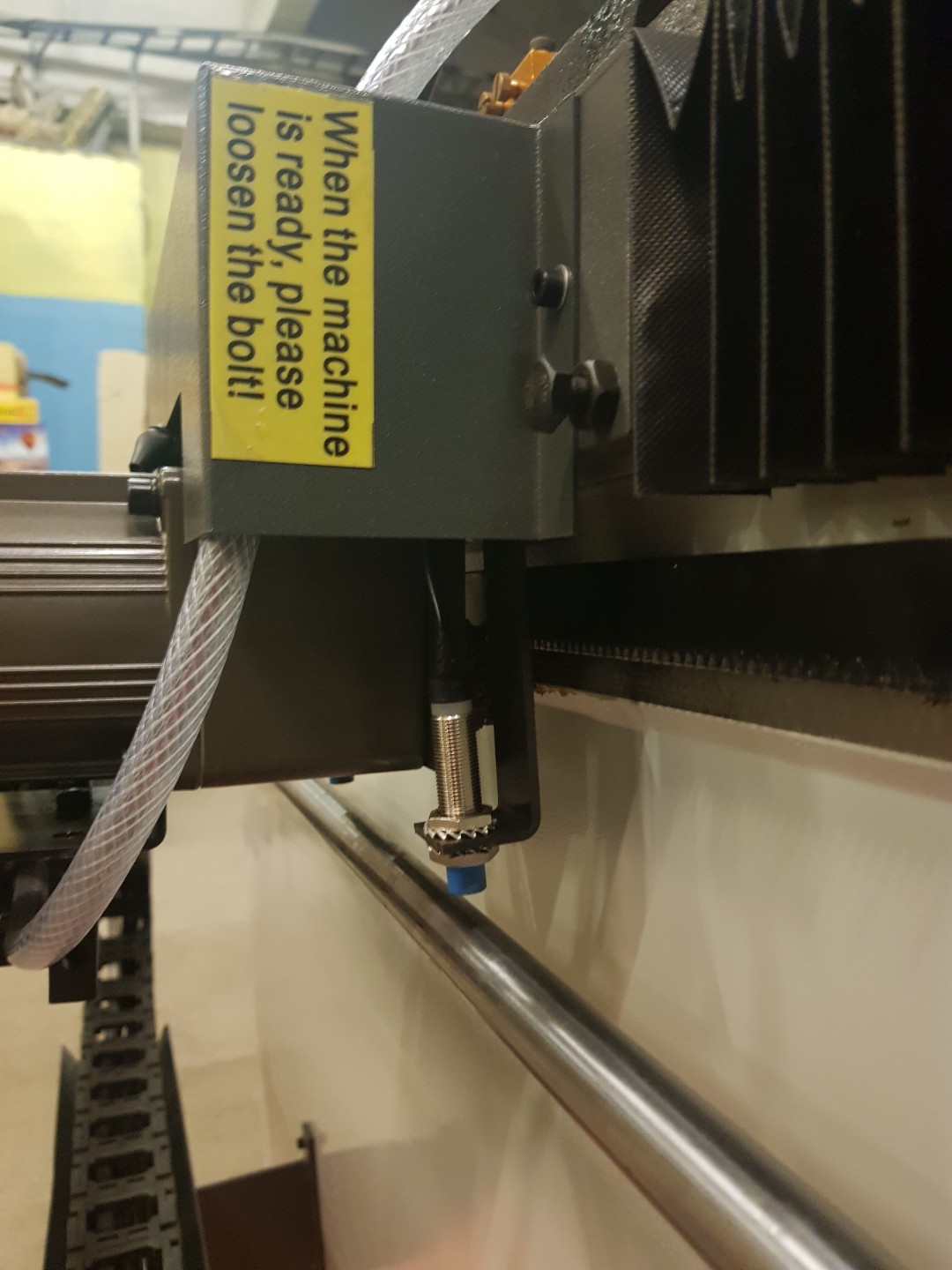

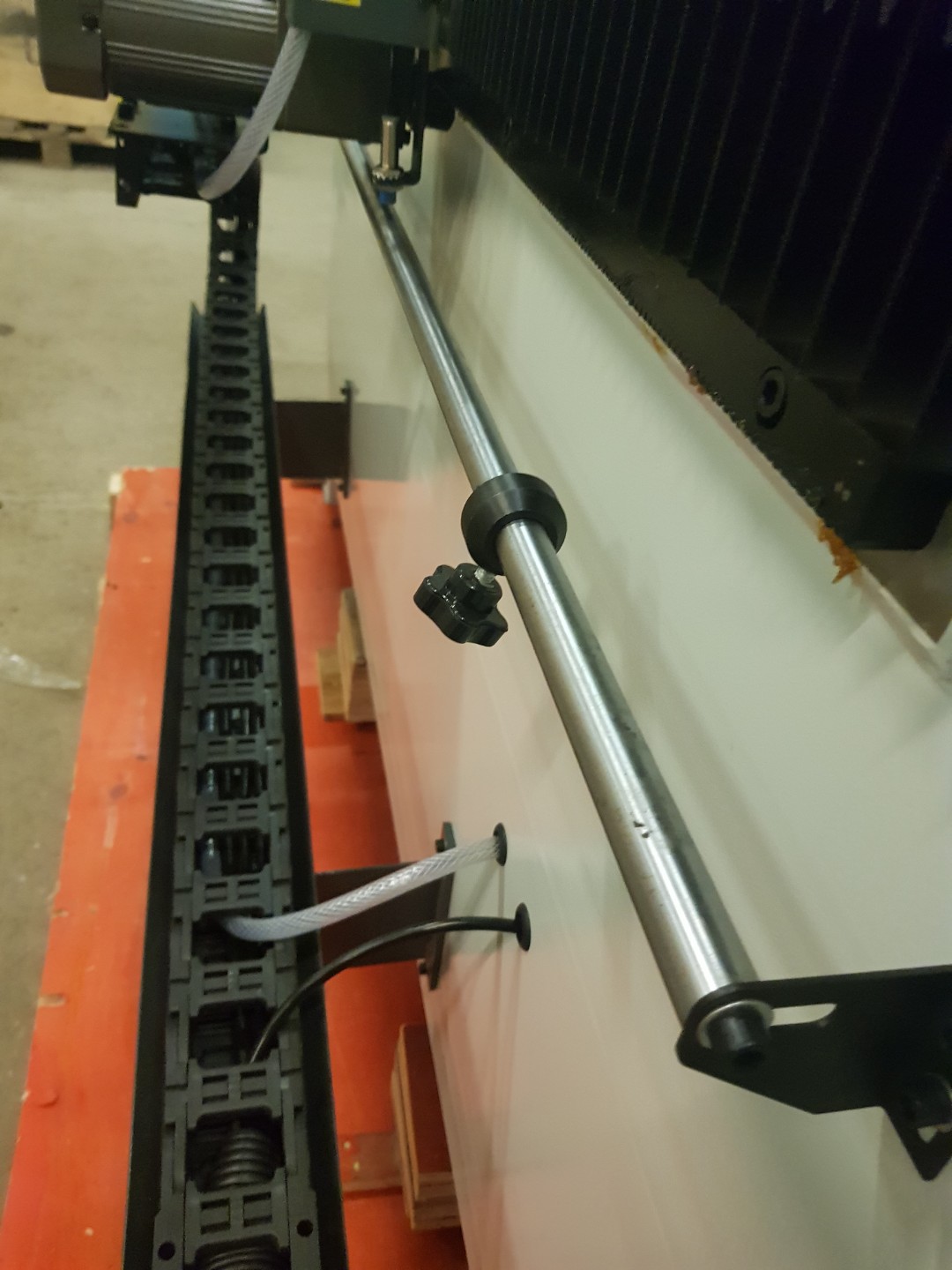

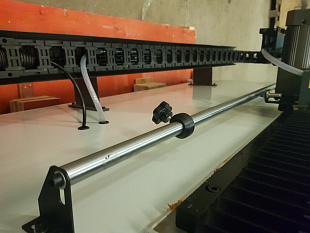

- Перемещение суппорта осуществляется за счет электродвигателя подачи мощностью 60 Вт по зубчатой рейке Ход заточного круга ограничивают индукционные датчики

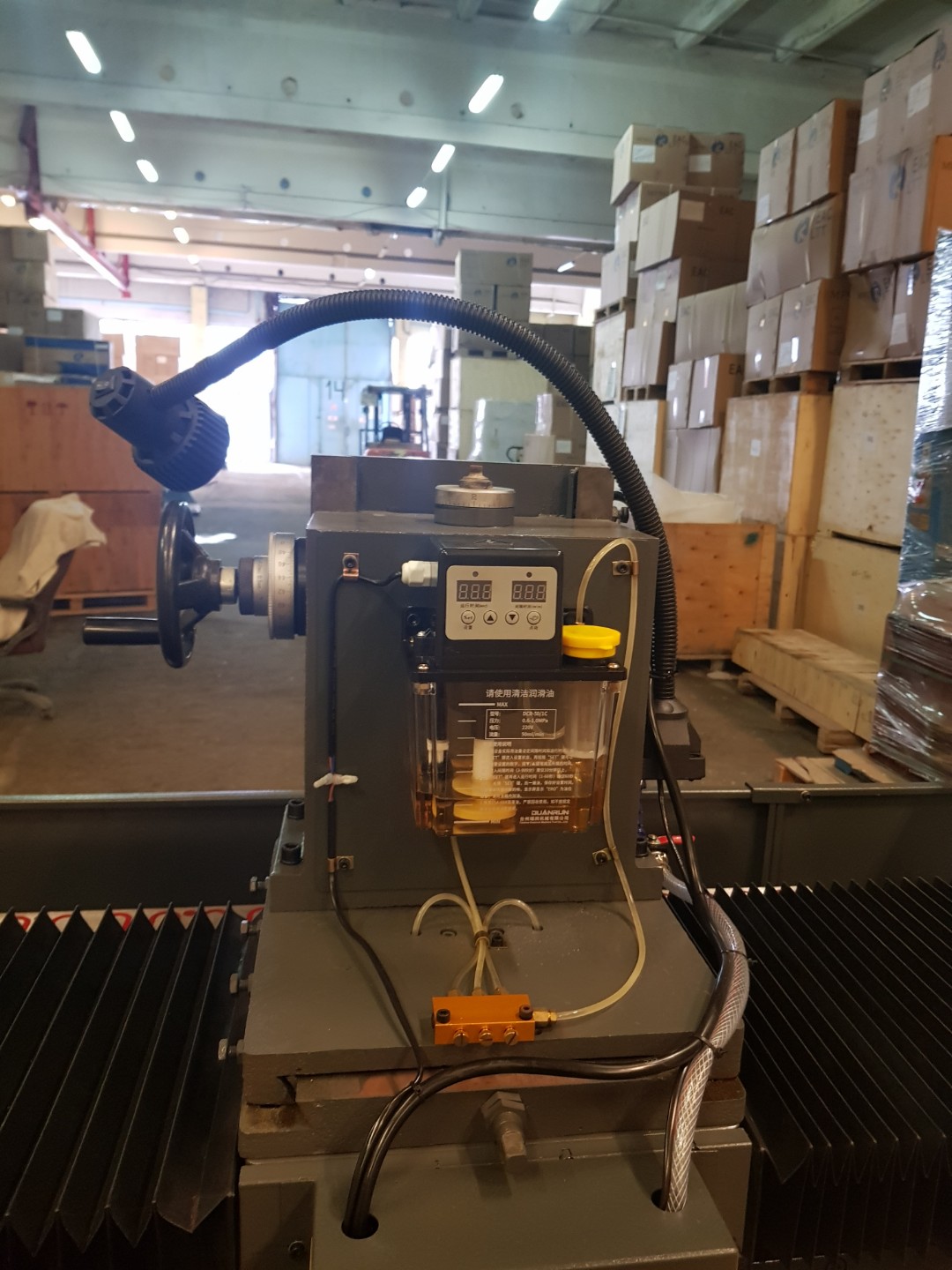

- Централизованная система смазки направляющих.
- Для удобства работы станок укомплектован галогеновой лампой подсветки.
- Двухточечная автоматическая подача СОЖ в зону обработки.

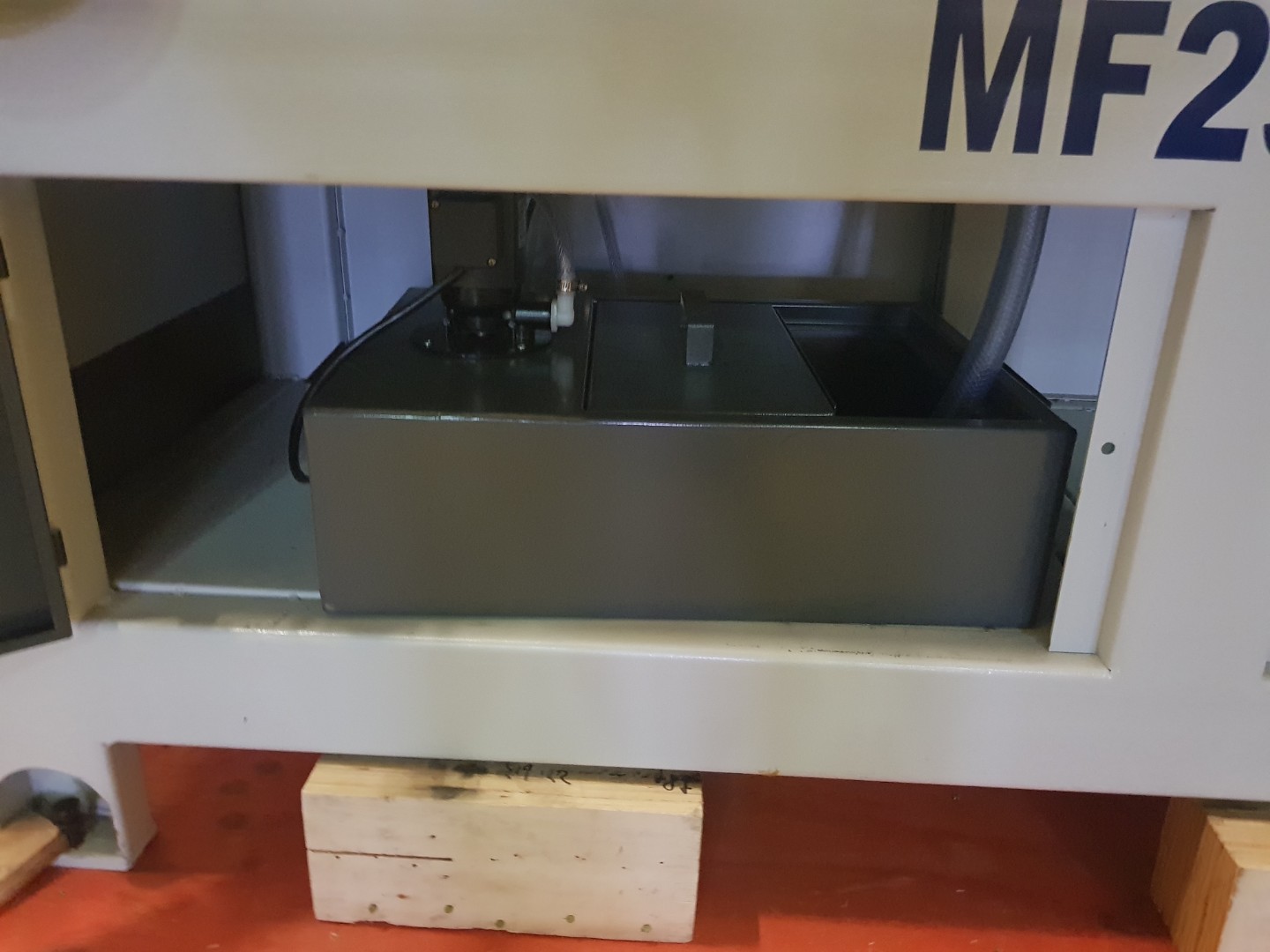

- В нижней части станка для системы охлаждения предусмотрен бачок под СОЖ с погружным насосом
- Частота вращения шлифовального круга, об/мин: 2830
- Максимальная длина затачиваемых ножей, мм: 800
- Максимальная толщина затачиваемых ножей, мм: 60
- Максимальная высота подъёма шпинделя над столом, мм: 70
- Масса, кг: 340
- Мощность двигателя водяного насоса, Вт: 40
- Мощность эл/двигателя, кВт: 1,5
- Напряжение, В: 380
- Размеры рабочего стола, мм: 200х800
- Углы заточки, град.: 0-90
