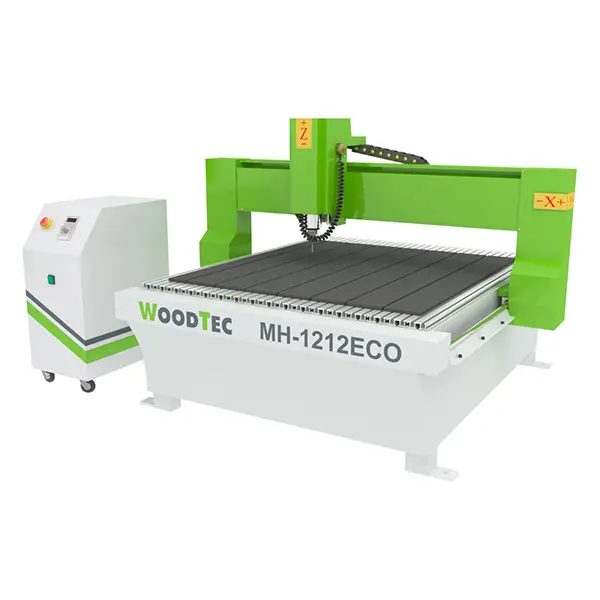

Назначение
Надежно зарекомендовавший себя станок давно используют для выполнения фрезерных работ в 2D и 3D пространстве. В гравировальных работах и резьбе по дереву, различных отраслях промышленности, бизнесе и хобби. Основное использование — это изготовление дверей, мебели и элементов изделий в фасадах, ювелирных мастерских, изготовление сувениров, скульптур и многое другое.
Виды обрабатываемых материалов
Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.
Схема обработки
Комплектация
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Электрошпиндель, Китай (жидкостное охлаждение) | 1 | 2,2 кВт 24 000 об/мин |
| 2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 1 | |
| 3 | Шкаф с электрокомпонентами станка | 1 | |
| 4 | Плата NCStudio | 1 | NCStudio V5 |
| 5 | Датчик измерения и калибровки инструмента | 1 | Ручное позиционирование |
| 6 | Рабочий стол с «T-пазами» для возможности механической фиксации | 1 | |
| 7 | Шаговые электродвигатели осевого перемещения | 3 | |
| 8 | Цилиндрические рельсы на трапециевидной опоре по осям X,Y и Z (комплект) | 3 |
|
| 9 | Шарико-винтовая передача по осям X, Y, Z | 3 | |
| 10 | Набор фрез для обработки дерева / МДФ / ДСП | 1 | |
| 11 | Набор цанг (комплект) | 1 | ER16 |
| 12 | Набор гаечных ключей для обслуживания станка (комплект) | 1 | |
| 13 | Струбцина для механического крепления деталей (комплект) | 1 | |
| 14 | Ящик с ЗИП | 1 | |
| 15 | Программное обеспечение | 1 | на русском языке |
| 16 | Руководство пользователя | 1 | на русском языке |
Область применения
• Гравировка:
- Гравировка поверхностей из самых различных материалов
• Мебельное производства:
- Простые и сложные фасады ( в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.
• Отделка интерьеров:
- Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.
• Отделка экстерьеров:
- Фигурные наличники на окна и двери с резьбой
- Декоративные элементы для украшения деревянных домов и бань.
- Балясины из доски для отделки веранд и беседок, ограды и т.д.
• Эксклюзивные изделия:
- Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.
• Производство дверей:
- Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
- Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
- Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
- Изготовление эксклюзивных дверей из ценных пород древесины.
• Модельное производство:
- Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клеше из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.
• Реклама:
- Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.
Получаемые изделия
Массив древесины
• Цветные металлы
Конструктивные особенности
|
ВЫСОКОТОЧНЫЕ ЦИЛИНДРИЧЕСКИЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ Полированные валы на опоре. Алюминиевая опора устраняет основной недостаток направляющих валов - прогиб, и увеличивает грузоподъемность, жесткость и точность перемещения. Используются в качестве направляющих в системах точных линейных перемещений - линейных модулях, осях с ЧПУ, во фрезерных, гравировальных станках, 3D-принтерах. |
|
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ За счет практически полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по осям X, Y и Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
|
РАБОЧИЙ СТОЛ С «Т» - ПАЗАМИ Рабочий стол станка изготовлен из алюминия. Стол оснащен «Т» - пазами для механического крепления заготовок. Поверхность стола, в зоне обработки, покрыта специальным защитным слоем из износостойкого пластика. В случаях ошибок и прохождения инструмента ниже нулевой точки заготовки, защитный слой сохраняет инструмент и стол от повреждений. |
|
ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 2,2 КВТ - 24 000 ОБ/МИН (КИТАЙ)
Высокая частота вращения (24 000 об/мин) и оптимальная мощность (2,2 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством. |
|
АСПИРАЦИОННЫЙ КОЖУХ В базовом исполнении станок оснащен защитным кожухом , который позволяет подключать пылеулавливающие агрегаты и эффективно удалять пыли и стружки из зоны обработки |
|
ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z = 0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы. |
|
ВЫСОКОТОЧНЫЕ ШАГОВЫЕ ДВИГАТЕЛИ Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. |
|
СИСТЕМА УПРАВЛЕНИЯ NCSTUDIO NC Studio - популярная система управления станком c ЧПУ. Система корректно работает в Windows XP/7 32 бит. Система NC Studio представляет собой программно-технический комплекс, состоящий из интерфейсной платы, платы развязки и программного обеспечения. Система обладает интуитивно понятным графическим интерфейсом пользователя, возможностью моделирования и отладки управляющей программы, расширенным функционалом для эффективного использования станка с ЧПУ. |
| Размеры рабочего стола, мм | 1300 х 1500 |
| Размеры зоны обработки X и Y, наибольшие, мм | 1200 х 1200 |
| Перемещение шпинделя по оси Z, мм | 80 |
| Система смены инструмента | Ручная (цанговый, фиксация гайкой) |
| Тип передачи по осям X, Y, Z | ШВП |
| Тип рабочего стола | Механический с «Т»- пазами крепления |
| Тип электродвигателей перемещения | шаговые |
| Скорость рабочего хода, м/мин | 0 – 4 |
| Скорость холостого хода, м/мин | 0 – 6 |
| Частота вращения шпинделя, об/мин | 0 – 24 000 |
| Мощность шпинделя, кВт | 2,2 |
| Тип охлаждения шпинделя | жидкостное |
| Тип цанги | ER16 |
| Посадочный диаметр инструмента, наибольший, мм | 10 |
| Напряжение, В | 220 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 2,7 |
| Длина, мм | 1700 |
| Ширина, мм | 1750 |
| Высота, мм | 1250 |
| Вес, кг | 350 |
