НАЗНАЧЕНИЕ:
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками.
АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Скорость подачи 8 м/мин;
- Бачок для клея-расплава с электронным блоком контроля температуры;
- Регулировка количества наносимого клея;
- Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
- 2-х моторный торцовочный узел для обрезки переднего и заднего свесов пилой;
- Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2мм;
- Циклевка радиусная / Полировальный узел (опция);
- Магазин подачи рулонного кромочного материала;
- Пульт управления на панели станка;
- Поддерживающий суппорт для габаритных заготовок;
- Регулятор сжатого воздуха.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
КЛЕЕВОЙ УЗЕЛ Клеевой бачок 1,5 л. и имеет нижнее расположение относительно клеенаносящего вала. - Винтовая точная настройка кол-ва клея. - Аккуратный клеевой шов. - Не требуется регулировка на толщину материала. |
|

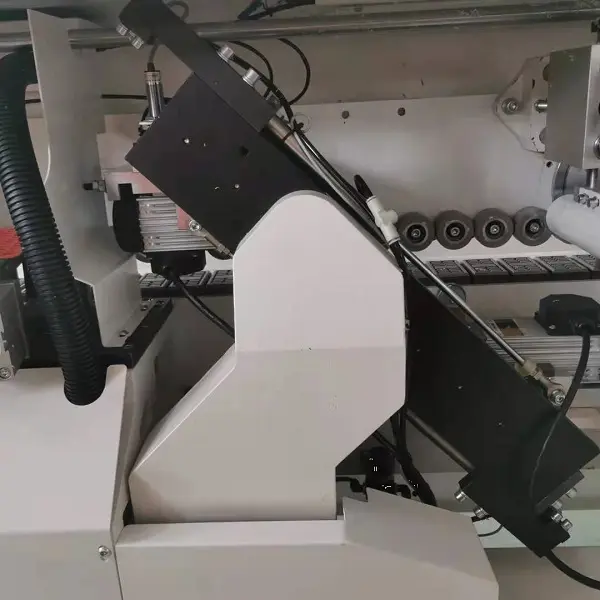

ТОРЦОВОЧНЫЙ АГРЕГАТ Промышленный двигатель (12 000 об/мин), 2 х 0,22 кВт. Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации. Отличительные особенности: - простое линейное движение вверх-вниз; - простая схема пневматики; - призматические направляющие, которые в 5 раз стабильнее, чем круглые направляющие. |
|

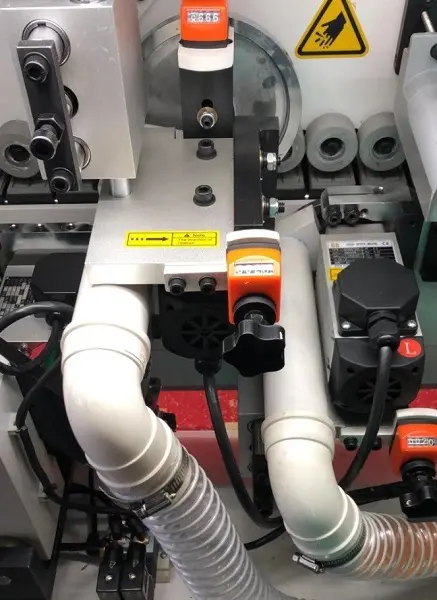

УЗЕЛ ФРЕЗЕРНЫЙСНЯТИЯ СВЕСОВ Два промышленных двигателя (12 000 об/мин), 2 х 0,37 кВт. Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм. Вертикальные копиры круглые большого диаметра: - осуществляют плавный заход на деталь; - исключают повреждение любой облицованной поверхности. Оснащены счетчиками точной настройки на разную толщину кромки. |
|

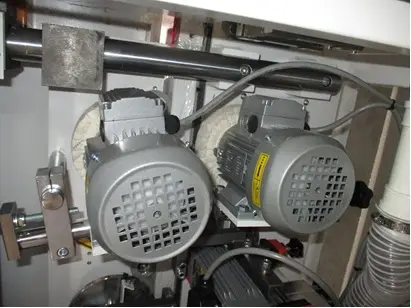

ПОЛИРОВКА Полировка необходима для финишной обработки кромки. Данная операция обеспечивает: - Блеск обработанной поверхности. - Очищает от загрязнений. - Восстанавливает цвет после циклевочного узла. - Формирует микро радиус у тонкой кромки (притупляет острый край). |
|

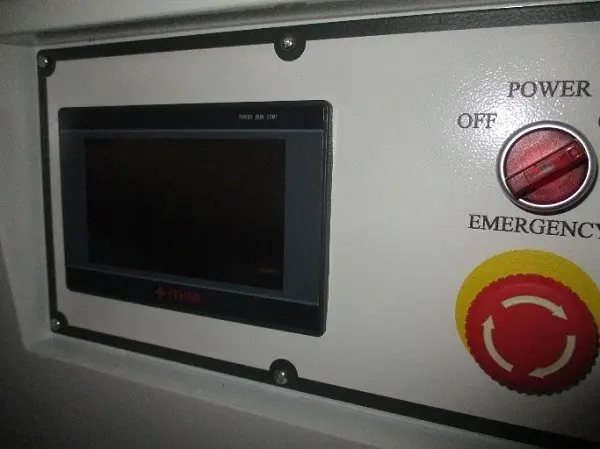

ПАНЕЛЬ УПРАВЛЕНИЯ Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали. |
|
НАСТРОЙКА НА ТОЛЩИНУ ДЕТАЛИ С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации. |
|

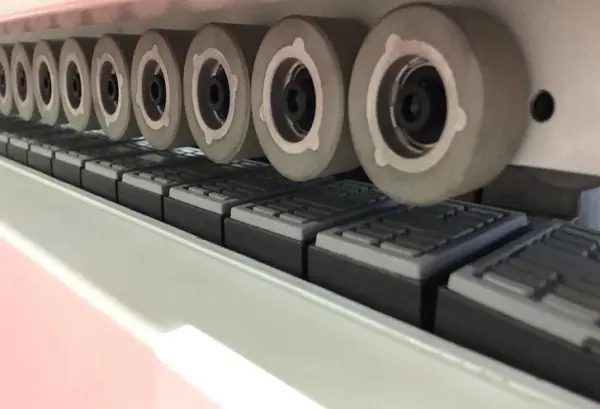

КОНВЕЙЕР Долговечная и надежная конструкция. Точное перемещение башмаков за счет полукруглой направляющей прошедшей специальную термообработку с помощью цепи. Износостойкие башмаки в сочетании с резиновыми прижимными роликами, расположенными в два ряда, обеспечивают точную транспортировку заготовок. |
|

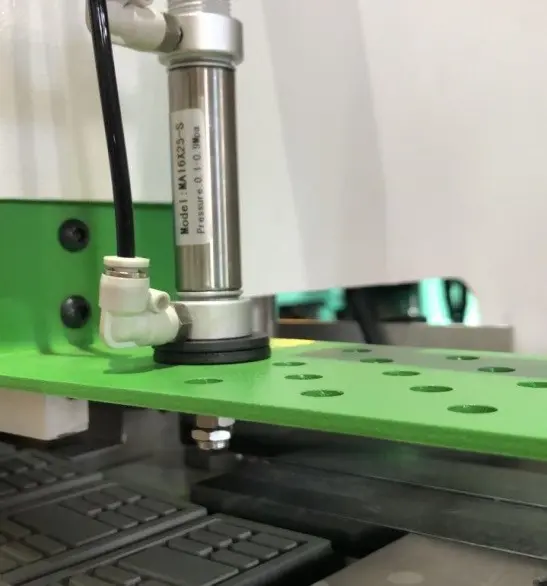

ПНЕВМОШТОК Предназначен для ограничения преждевременной подачи заготовки в зону обработки. |
| Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали, мин / макс, мм | 12 - 50 |
| Мин. размеры обрабатываемой детали, мм | 250 х 100 |
| Скорость подачи, м/мин | 8 |
| Мощность двигателя чистовой торцовки - 2 шт., кВт | 2 х 0,22 |
| Обороты пил, об/мин | 12 000 |
| Мощность двигателей фрезерного узла - 2 шт., кВт | 2 х 0,37 |
| Обороты, об/мин | 12 000 |
| Общая мощность, кВт | 3,7 |
| Питающее напряжение, В | 380 |
| Давление сжатого воздуха, Бар | 6,0 |
|
Габаритные размеры: |
|
| Длина, мм | 2200 |
| Ширина, мм | 700 |
| Высота, мм | 1300 |
| Вес, кг | 600 |
