НАЗНАЧЕНИЕ:

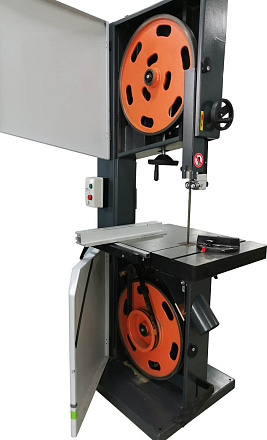

Станки предназначены для прямолинейного и криволинейного пиления ленточными пилами досок, щитов, листовых материалов (древесины, ДСП, ДВП, МДФ) на заготовки, что широко применяется в столярном, мебельном и других направлениях деревообрабатывающей промышленности.
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

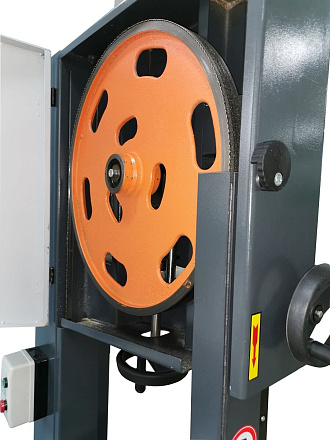

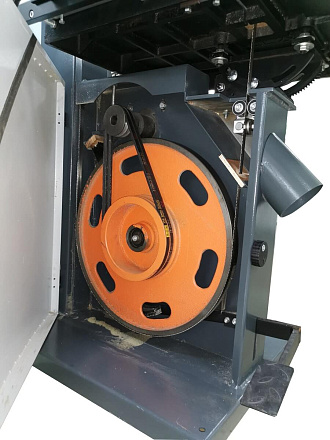

ЧУГУННЫЕ ШКИВЫ Литые шкивы из серого чугуна, в отличие от алюминиевых шкивов, обладают большой массой и инерцией, поэтому не снижается их скорость и пила ведет себя стабильно при резании, особенно при входе в заготовку. Каждый шкив проходит балансировку. На нижнем шкиве щетка для очистки от опилок. |
|
ЧУГУННЫЙ СТОЛ Массивный рабочий стол из серого чугуна. Направляющая линейка на столе настраивается по миллиметровой шкале. Толкатель с угловой шкалой для удобства подачи заготовок. |
|
НАПРАВЛЯЮЩИЕ ПОДШИПНИКИ Находятся сверху и снизу стола. Придают пиле устойчивость во время пиления, повышая точность реза и увеличивая срок службы пильного полотна. |
|

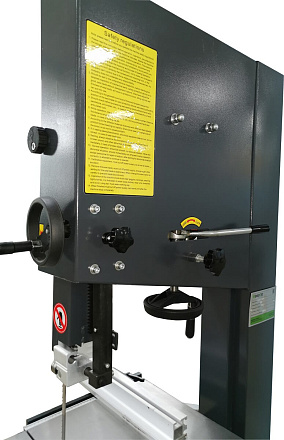

БЫСТРАЯ СМЕНА ПИЛЫ Устройство для быстрой смены пилы – оператор ослабляет рычаг и верхний шкив быстро опускается вниз для смены пилы. Затем рычаг перемещают в рабочее положение и новая пила быстро натягивается. Точная настройка натяжения пилы – с помощью маховика над столом. |
|
НАКЛОН СТОЛА Литой чугунный стол имеет возможность наклона на 45°. |
|
АСПИРАЦИЯ И ТОРМОЗ Эффективное удаление стружки через аспирационный патрубок. После выключения станка по технике безопасности оператору необходимо остановить пилу. Это осуществляется с помощью ножного тормоза. |
Диаметр шкива, мм | 610 |
Макс. высота пропила, мм | 350 |
Макс. ширина пропила, мм | 580 |
Размеры рабочего стола, мм | 700 х 600 |
Угол наклона рабочего стола, ° | 45 |
Макс. ширина пилы, мм | 41 |
Длина пилы, мм | 4400 |
Скорость пилы, м/сек | 25 |
Мощность, кВт | 3 |
Габаритные размеры | |
Длина, мм | 670 |
Ширина, мм | 1020 |
Высота, мм | 2050 |
Вес, кг | 300 |
