Назначение
Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов. Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
Схемы обработки
Конструктивные особенности
 |
Станина Тяжелая стальная станина обладает высокой виброустойчивостью. В основании конструкции станины используются толстостенные трубы прямоугольного сечения и металлический лист. Это обеспечивает долгую стабильную работу и огромный ресурс станка |
 |

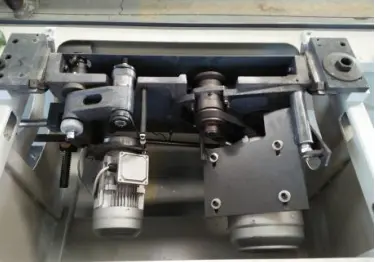

Пильный узел Пильный узел, обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность подшипников. Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения вала основной пилы. |
 |

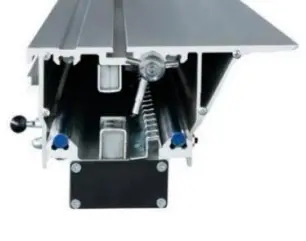

Роликовая каретка Роликовая каретка с цилиндрическими направляющими действует по принципу «вагонной тележки», обеспечивая, помимо, точности и качества распила, долговечность работы. Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания. |
 |

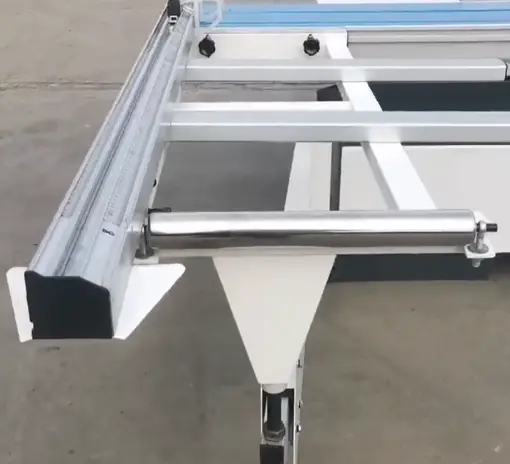

Конструкция опорного стола Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает высочайшее качество и геометрию распила. Металлический закатной ролик на торце стола облегчает загрузку материала |
 |

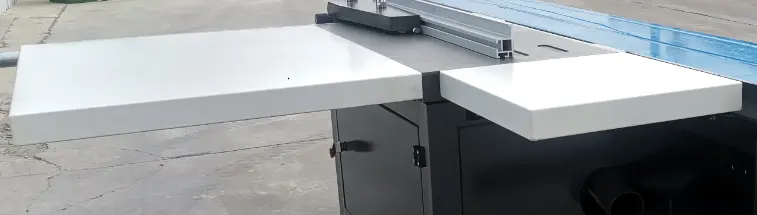

Дополнительные столы Полноформатные столы справа и на выходе детали увеличивают рабочую поверхность и позволяют удобно раскраивать заготовки больших форматов снижая процент брака. Размер стола справа: 1050*845 мм, стола на выходе: 500*520 мм. |
 |
Параллельный упор Для удобства настройки параллельный упор оснащен винтовым механизмом точной регулировки размера, что обеспечивает юстировку упора с точностью до мм. |
 |
Эксцентриковый прижим В базовую комплектацию входит эксцентриковый прижим, позволяющий надежно фиксировать деталь. |
 |

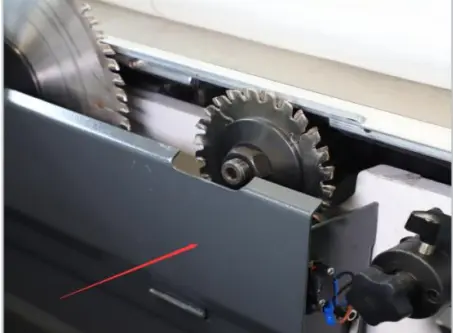

Настройка подрезной пилы Система настройки соосности подрезной пилы позволяет точно и быстро выставить соосность пил, а также сохранить их положение в процессе работы. Так же кожух защиты пил оснащен концевым выключателем, при открытии кожуха вращение пил останавливается немедленно. |
 |

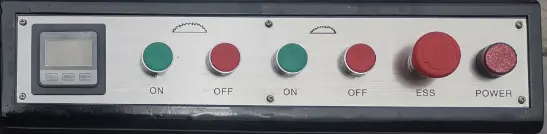

Пульт управления Позволяет оператору быстро включить и выключить привода пил. Оснащен цифровым дисплеем, отображающим угол наклона пильного узла. Также на панели расположена аварийная кнопка, что в экстренной ситуации просто необходимо для мгновенного выключения станка |
| Размер подвижного стола, мм | 3200*375 |
| Ход подвижного стола, мм | 3200 |
| Угол наклона пилы, ° | 0- 45 |
| Наибольший диаметр пилы, мм | 350 |
| Высота пропила, мм | 75 |
| Диаметр подрезного полотна, мм | 120 |
| Диаметр шпинделя пилы, мм | 30 |
| Диаметр шпинделя подрезного полотна, мм | 20 |
| Размеры рабочего стола, мм | 1050 х 585 |
| Ширина распила (мах), мм | 1250 |
| Двигатель, кВт | 5,5 |
| Двигатель подрезного устройства, кВт | 1,1 |
| Скорость пилы, об/мин | 4500/6000 |
| Скорость подрезного полотна, об/мин | 7000/8000 |
| Диаметр патрубка стружкоприемника пильного узла/ Ограждения основной пилы, мм | 100/60 |
| Общая установленная мощность, кВт | 6,5 |
