Описание

Особенности:
  • Современные вертикальные фрезерные обрабатывающие центры с ЧПУ серии JVM всех размеров, начиная от самых маленьких JVM-360LS (со столом 700*260 мм и перемещениями по осям X/Y/Z 360/200/450 мм) и до самых больших JVM-1890LS (со столом 2000*900 мм и перемещениями по осям X/Y/Z 1900/800/700 мм) отличаются проверенными и надежными комплектующими, качественной сборкой и привлекательным дизайном. Они могут выполнять несколько операций механической обработки (фрезерование, сверление, растачивание, зенкерование, нарезание резьбы и др.). Автоматическая смена режущего инструмента обеспечивается магазином на несколько инструментов (12/24/30).

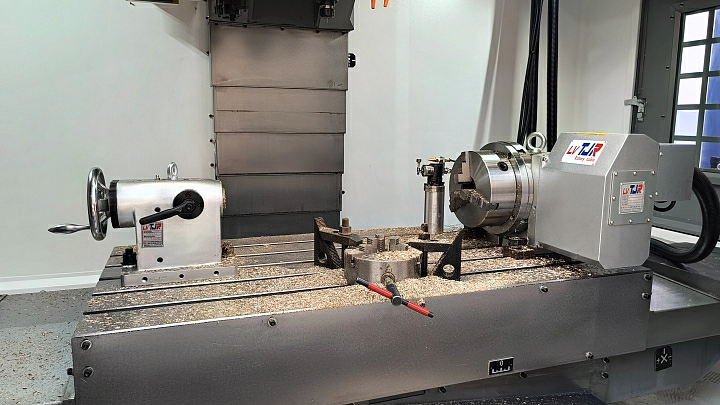

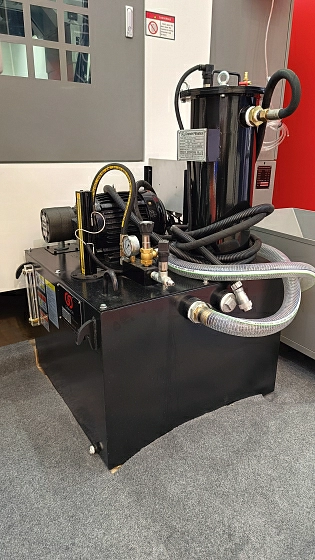

  • Широкий выбор различных систем охлаждения, в том числе подача СОЖ через инструмент с помпами высокого давления. Возможность заказа обрабатывающего центра с повышенными оборотами шпинделя, с 4-й и 5-й осью (поворотными столами). Можно оснастить обрабатывающие центры прямым приводом, направляющими скольжения, 2-х скоростным редуктором ZF-Duoplan Gearbox (Германия) для увеличения крутящего момента. Готовы к заказу комплектации с α-моторами для максимально точного и быстрого перемещения.
  • Системы ЧПУ и привода безусловных лидеров Siemens (Германия) и Fanuc (Япония).

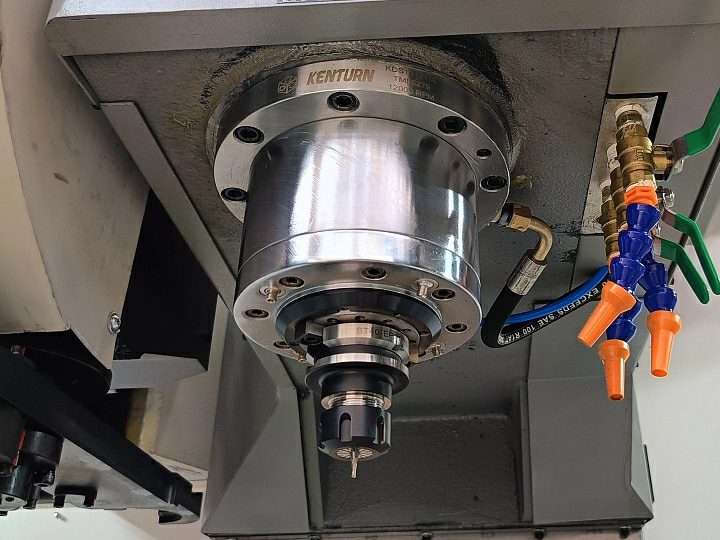

  • Шпиндель KENTURN (Тайвань).
  • Направляющие качения, подшипники и ШВП самых известных фирм THK и NSK (Япония), HIWIN (Тайвань), Rexroth (Германия).
  • Высокоскоростные инструментальные магазины OKADA (Тайвань), пневматические и гидравлические поворотные столы тайваньских производителей.
  • Станины, колонны и столы выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления.
  • Возможность опционально установить системы контроля инструмента и деталей
Технические характеристики:

Модель с ЧПУ Fanuc 0i

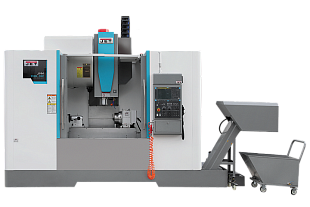

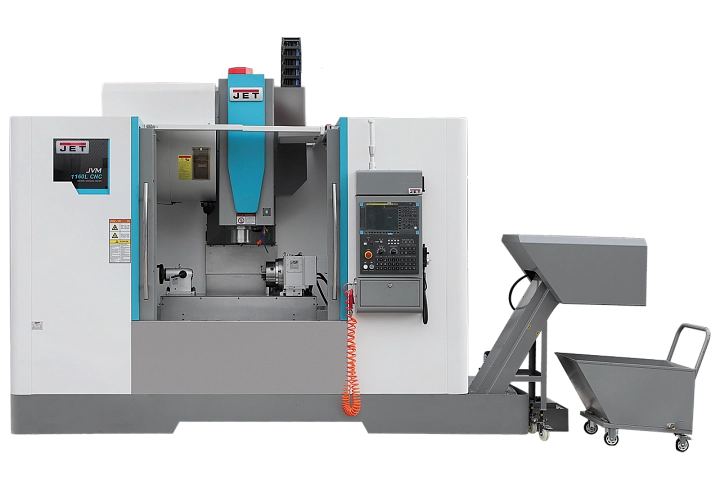

JVM-1160L

Рабочая зона

Размеры стола XxY

мм

1200х600

Т-образные пазы, размер/кол-во/расстояние

мм/шт/мм

18/5/100

Макс. нагрузка на стол

кг

800

Расстояние шпиндель-стол

мм

120-720

Расстояние шпиндель-стойка

мм

650

Ø поворотного стола

мм

250

Перемещения

Макс. перемещения X/Y/Z

мм

1100х600х600

Направляющие/ширина X,Y,Z

тип/мм

качения/45

Ø ШВП X/Y/Zх шаг резьбы, класс точности

мм

40х12, P3

Шпиндель

Частота вращения шпинделя

об/мин

12000

Конус шпинделя

тип

BT40

Инструмент

Инструментальный магазин

тип

горизонтальный (рука)

Кол-во позиций инструментального магазина

шт

24

Макс. масса инструмента

кг

8

Макс. размеры инструмента, Ø/длина

мм

Ø78-120/300

Время смены инструмента

сек

2

Точность

Точность позиционирования

мм

±0,005

Повторяемость X/Y/Z

мм

≤0,008/0,005/0,005

Скорость

Максимальная скорость перемещений X/Y/Z

м/мин

30

СОЖ

Объем бака СОЖ

л

220

Мощность мотора системы подачи СОЖ

кВт

0,96

Давление СОЖ

бар

3-4; 30

Объем бака смазки

л

2

Мощность

Мощность мотора шпинделя

кВт

11/15

Крутящий момент на шпинделе

Нм

45-92

Макс. крутящий момент на шпинделе

Нм

70-150

Мощность мотора по осям X/Y/Z

кВт

3

Крутящий момент по осям X/Y/Z

Нм

20

Макс. крутящий момент по осям X/Y/Z

Нм

45

Габариты

Габаритные размеры ДхШхВ (с конвейером)

мм

4715х2430х2600

Масса нетто/брутто

кг

6500


Стандартная комплектация:

  • Система ЧПУ Fanuc 0i MF(5)

  • Мощность мотора шпинделя 11/15кВт

  • Обороты шпинделя от 8000 об/мин

  • Конус шпинделя BT40

  • Инструментальный магазин на 24 инструмента

  • Автоматический стружечный конвейер

  • Тележка для стружки

  • Кондиционер электрошкафа

  • Магнитный мультирежимный маховик ручного управления перемещениями

  • Система подачи СОЖ

  • Пистолет для ручной подачи сжатого воздуха

  • Система централизованной смазки

  • Лампа освещения рабочей зоны

  • Кабинетная защита

  • Подвижный пульт управления

  • Сигнальный фонарь указания режимов работы

  • Ящик с инструментом для технического обслуживания

  • Регулируемые установочные опоры либо анкера

  • Упаковочный лист

  • Протокол проверки точности

  • Руководство по эксплуатации


Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд JET
