Основные характеристики и особенности

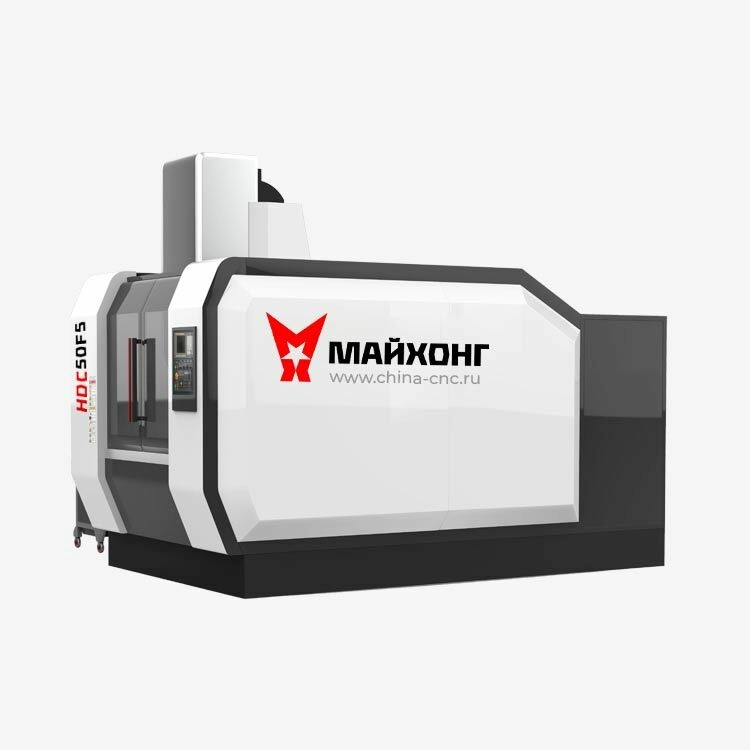

Данный станок является 5-осевым станком с ЧПУ нового поколения, разработанным нашей компанией с применением передовых международных технологий, и широко используется для обработки коробчатых, корпусных и дисковых деталей в военной, аэрокосмической, автомобильной промышленности, производстве пресс-форм, медицинского оборудования и машиностроении. Станок оснащен автоматической системой смазки, системой охлаждения и полностью закрытым вертикальным щитом.
Станок имеет мостовой тип двойного синхронного корпуса и одноприводную конструкцию двойного синхронного корпуса, состоит из цельной станины, подвижной балки, шпиндельной коробки, поворотного стола и других основных частей. Все отливки станка изготовлены по технологии высокопрочного литья в исчезающие формы, со стабильной внутренней металлургической организацией, что обеспечивает высокую стабильность базовых деталей. Структура отливки была проанализирована с помощью динамики станка и анализа методом конечных элементов, и структура соответствует передовой концепции проектирования механики материалов, что может обеспечить высокую грузоподъемность во время обработки.
Высокая жесткость, высокая точность шпинделя: используйте шпиндель с прямым подключением Taiwan Jianchun
В шпинделе используются прецизионные подшипники, высокая скорость и высокая точность, максимальная скорость может достигать 12000 об/мин.
В шпиндельной коробке используется азотный сбалансированный противовес, который делает противовес более надежным и стабильным. Это позволяет избежать резонанса шпинделя при работе на высокой скорости и обеспечивает наилучшую точность обработки.
1. Применяются высокоточные и высокопрочные шарико-винтовые пары класса Taiwan Luting C3. Импортные высокоточные контргайки, шарико-винтовые пары после предварительного растяжения, значительно повышают жесткость передачи и устраняют эффект тепловой деформации, возникающей во время движения, тем самым обеспечивая точность позиционирования и повторяемость точности позиционирования станка.
2. По осям X, Y, Z используется оригинальная тайваньская направляющая Shangyin для тяжелых условий работы, ширина линейной направляющей составляет 45 мм, линейная направляющая расширена и увеличена в процессе обработки, особенно удлинена направляющая оси Z. Роликовые направляющие повышенной прочности могут удовлетворить требования клиентов к высокой скорости, высокой точности, но также могут быть сильными режущими, но также увеличивают срок службы направляющих станка и другие характеристики.
3. Применяется оригинальный дисковый робот BT40-24T тайваньской компании Shengjie с задним креплением для смены инструмента (роботизированная рука), что позволяет удовлетворить требования к автоматизации и снизить частоту отказов станка.
4. Машина оснащена герметичной защитой направляющей, которая эффективно защищает направляющую и шнек и продлевает срок их службы.
5. Если станок оснащен трехмерной полной защитой, он гарантированно не будет вибрировать во время сильной резки стружки.
6. Передовая 5-осевая система ЧПУ с серводвигателем Japan Fanuc обеспечивает системе управления высокую стабильность, высокую скорость, гладкую поверхность, высокую точность и другие преимущества.
7. Автоматическая система смазки: смазка направляющих рельсов с помощью распределителя объема с впрыском масла, синхронизация, количественная подача масла, необходимого для направляющих рельсов, уменьшение отходов смазочного материала, чтобы избежать загрязнения окружающей среды.
8. Проводка в электрошкафу соответствует национальным стандартам электробезопасности, что гарантирует работу системы управления без внешних помех. Лучшая гарантия безопасности производства.
9. Станок оснащен автоматическим устройством удаления стружки, гусеничной цепной структурой в корпусе и стружкоуловителем большой вместимости.
10. Высокоточная компенсация шага, каждый приводной вал определяется высокоточным лазерным прибором и оптимизируется для компенсации, что повышает точность позиционирования каждой оси и делает ее более подходящей для обработки высокоточных деталей. Между тем, усовершенствованный анализ оптимизации шаровой опоры обеспечивает точность станка при обработке круглых и криволинейных поверхностей.
11. Благодаря использованию двухкоординатного поворотного стола Furuta AC50S, он может выполнять пятикоординатную пятизвенную и пятифасадную обработку.
