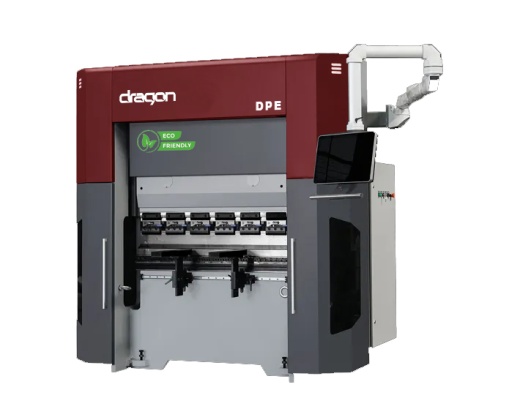

Предназначен для гибки деталей из металлических листов. Станки Серии DPE, это листогибочные прессы с сервоэлектрическим управлением гиба. Полное отсутствие гидравлики. Сервосистема привода станка, позволяет снизить затраты электроэнергии до 50%, практически отсутствует шум, отсутствует загрязнение окружающей среды при использовании гидравлических жидкостей. Станки серии DPE отличаются высокой повторяемостью, производительностью и точностью. Особенно востребованы на производствах серийного цикла, где необходимо строго соблюдать точность и выполнять большие объемы работы.
ПРЕИМУЩЕСТВА:
СИСТЕМА УПРАВЛЕНИЯ ESAS875 (ОПЦИОНАЛЬНО МОГУТ БЫТЬ УСТАНОВЛЕНЫ ДРУГИЕ ЧПУ КОНТРОЛЛЕРЫ C 3D ПРОГРАММИРОВАНИЕМ)
- 21,5" цветной TFT-дисплей высокого разрешения мультисенсорный.
- USB, периферийный интерфейс
- Приложения пользовательских программ в многозадачной среде
- Поддержка сенсорного программирования
- Поддержка импорта форм инструментов （.dxf ifles）.
- Поддержка управления библиотекой инструментов
- Поддержка управления держателями инструментов и штампов
- Поддержка системы измерения углов datam
- Поддержка программного обеспечения ESA 3D Bend
- Оснащение стандартным интерфейсом Modbus TCP стандарта Industry 4.0 (ОПЦИОНАЛЬНО)
О – ОБРАЗНАЯ СТАНИНА
СЕРВОПРИВОДНАЯ СИСТЕМА
Сервоприводная система состоит из 2 серводвигателей. Управление происходит от системы с ЧПУ.
Благодаря данной технологии управления приводом, обеспечивающей энергосбережение и высокую скорость работы, использование такого способа позволяет значительно сократить расходы на и увеличить производительность.
ОПТИЧЕСКИЕ ЛИНЕЙКИ GIVI-MISURE (ГЕРМАНИЯ)
ВЫСОКОТОЧНЫЕ ЖЕСТКИЕ ЗАДНИЕ УПОРЫ (X/R/Z1/Z2)
ЭЛЕКТРОШКАФ С ЭЛЕКТРОКОМПОНЕНТАМИ SCHNEIDER (ФРАНЦИЯ)
Промышленный изолированный электрошкаф, надежно защищает электрокомпоненты от воздействия внешней среды, пыли, влаги и т.д. Удобный и быстрый доступ.
ГИБОЧНЫЙ ИНСТРУМЕНТ
Гибочный инструмент подбирается по задаче.
Стандартно оснащается универсальным гибочным инструментом.
Держатели пуансона типа PROMECAM, для быстрой смены инструмента.
Пуансон имеет сегменты, для возможности гиба заготовок с боковыми стенками.
ОПЦИОНАЛЬНО, ВОЗМОЖНО ОСНАЩЕНИЕ ДРУГИМИ ИНСТРУМЕНТАЛЬНЫМИ СИСТЕМАМИ
ЛАЗЕРНАЯ ЗАЩИТА ЗОНЫ ГИБКИ
ОПЦИОНАЛЬНО ВОЗМОЖНА УСТАНОВКА ЛАЗЕРНОЙ ЗАЩИТЫ ЗОНЫ ГИБКИ
МОТОРИЗИРОВАННАЯ КОМПЕНСАЦИЯ ПРОГИБА
ОПЦИОНАЛЬНО ВОЗМОЖНА УСТАНОВКА МОТОРИЗИОВАННОЙ КОМПЕНСАЦИИ ПРОГИБА
|
Усилие, Т |
25 |
| Длина гиба, мм |
1000 |
|
Расстояние между колоннами, мм |
800 |
|
Глубина зева, мм |
260 |
| Ход пуансона, мм | 150 |
|
Макс. Раскрытие, мм |
420 |
| Ход заднего упора, мм | 450 |
| Мощность серводвигателя, кВт | 7.5 х 2 |
|
Длина, мм |
1850 |
|
Ширина, мм |
1850 |
|
Высота, мм |
2230 |
|
Масса нетто, кг* |
3000 |
| КОМПЛЕКТАЦИЯ | |
| Система управления |
Syntec 72BA ESA 640 / 860 / 875 |
|
Сервоприводная система |
2 x цифровых серводвигателя |
| Оптические линейки синхронизации |
2 шт |
| Шариковинтовые пары и линейные направляющие |
HIWIN (Тайвань) |
| Электрокомпоненты |
Schneider (Франция) |
