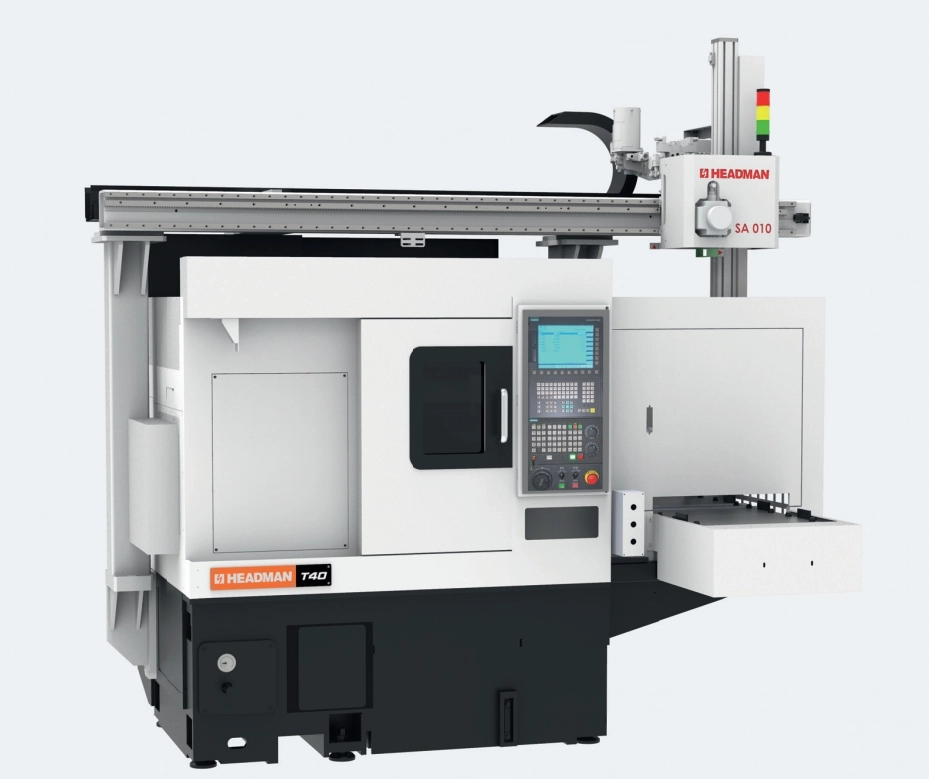

Автоматический комплекс сконструирован на базе токарного станка T40 или T40L и оснащен устройством загрузки заготовок и выгрузки готовых деталей. Компактный дизайн, доступная цена и короткий срок окупаемости.
|
Диаметр патрона, дюйм
|
6 |
|
Максимальный устанавливаемый диаметр, мм
|
460 |
|
Максимальный диаметр обработки, мм
|
200 |
|
Максимальная длина обработки, мм
|
210 |
|
Диаметр отверстия в шпинделе, мм
|
45 |
|
Перемещение по оси X, мм
|
130 |
|
Перемещение по оси Z, мм
|
260 |
|
Максимальный диаметр прутка, мм
|
35 |
|
Максимальная грузоподъёмность загрузчика манипулятора-загрузчика SA010, кг
|
2 х 5 |
|
Макс. скорость перемещения по оси X манипулятора-загрузчика SA010, м/мин
|
150 |
|
Макс. скорость перемещения по оси Z манипулятора-загрузчика SA010, м/мин
|
110 |
|
Точность позиционирования манипулятора-загрузчика SA010, мм
|
0,05 |
|
Габаритные размеры манипулятора-загрузчика SA010 (все устройства) (ДхШхВ), мм
|
3280 х 2135 х 3300 |
|
Габаритные размеры манипулятора-загрузчика SA010 (без бункера) (ДхШхВ), мм
|
3280 х 1600 х 3300 |
|
Масса манипулятора-загрузчика SA010 (без бункера), кг
|
3300 |
|
Количество линий (автоматический бункер)
|
2 |
|
Максимальная масса заготовок автоматического бункера, кг
|
60 |
|
Максимальные диаметры заготовок автоматического бункера, мм (вал)
|
100 |
|
Максимальная длина заготовок автоматического бункера, мм (вал)
|
210 |
|
Максимальная длина заготовок автоматического бункера, мм (диск)
|
100 |
|
Максимальные диаметры заготовок автоматического бункера, мм (диск)
|
200 |
