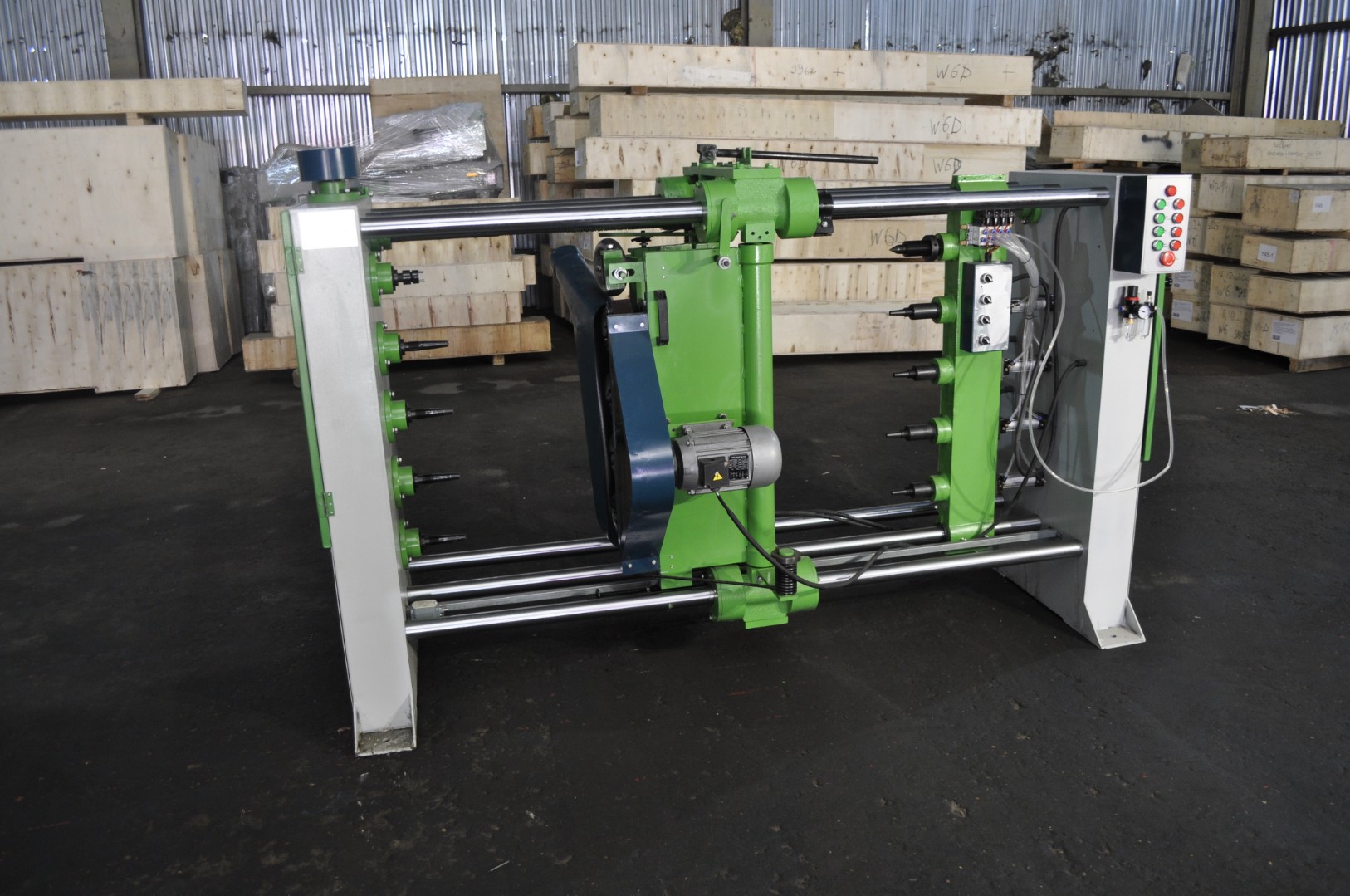

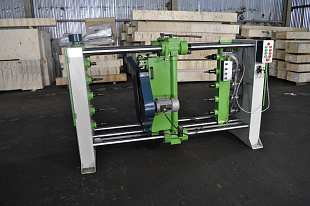

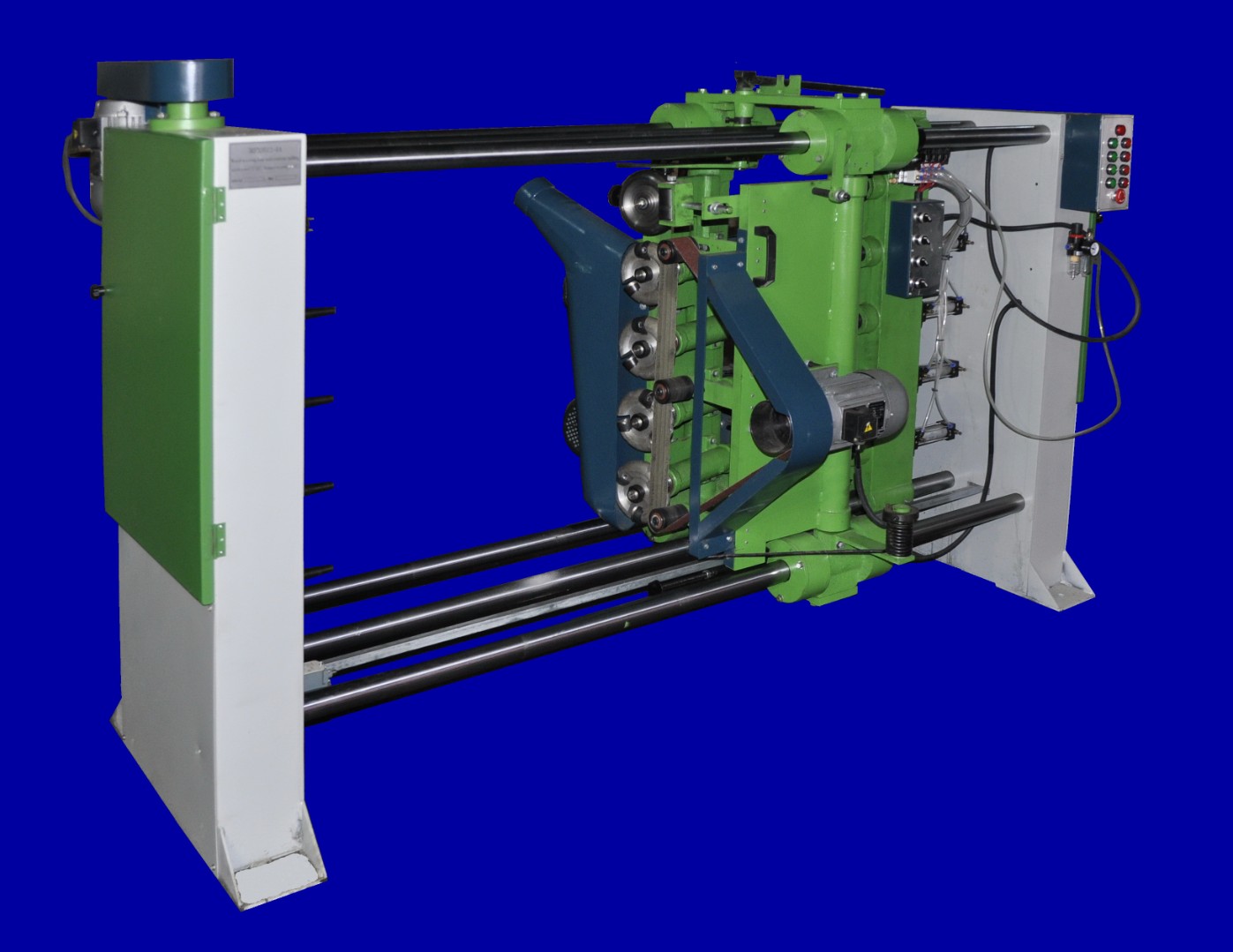

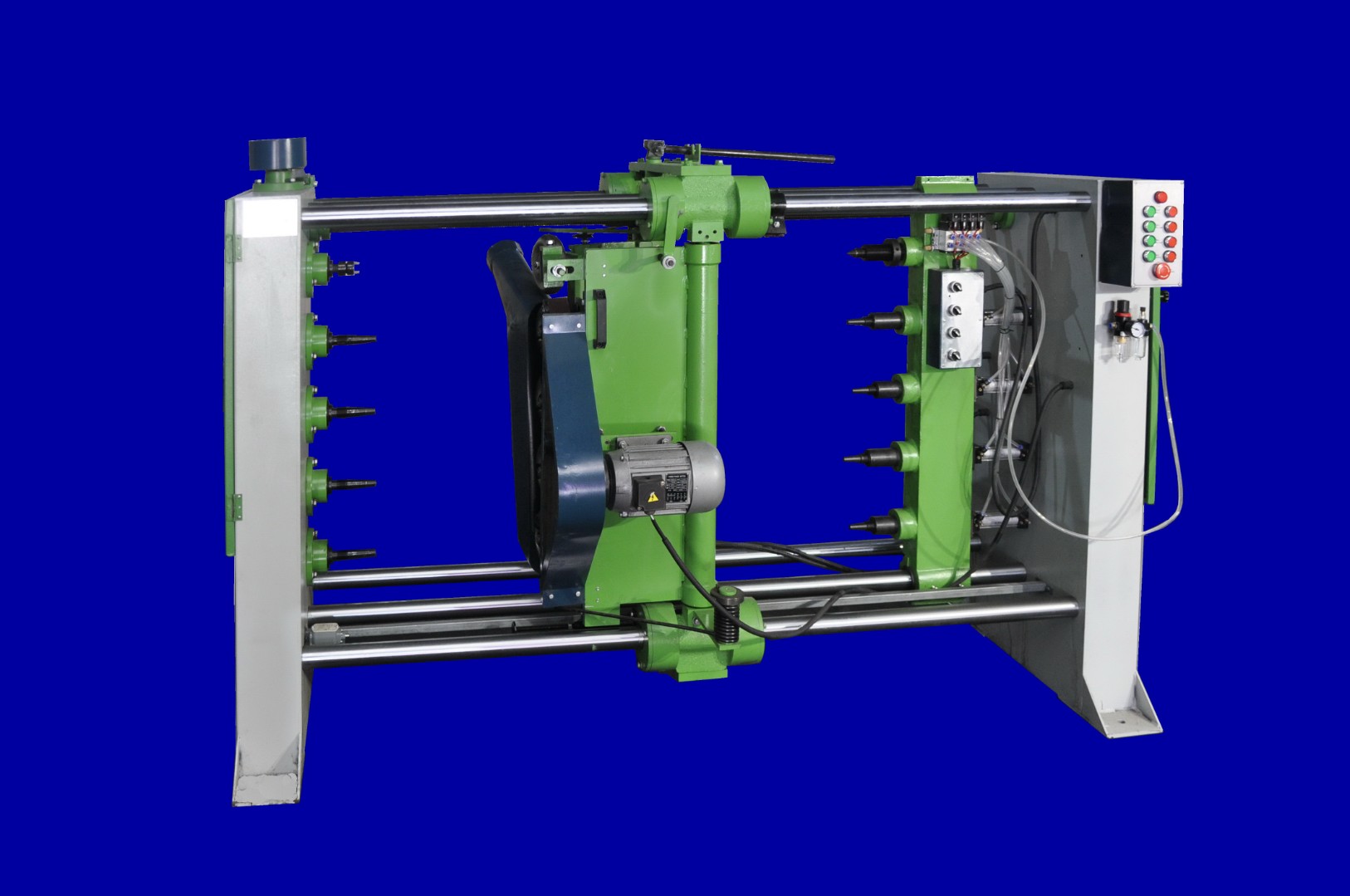

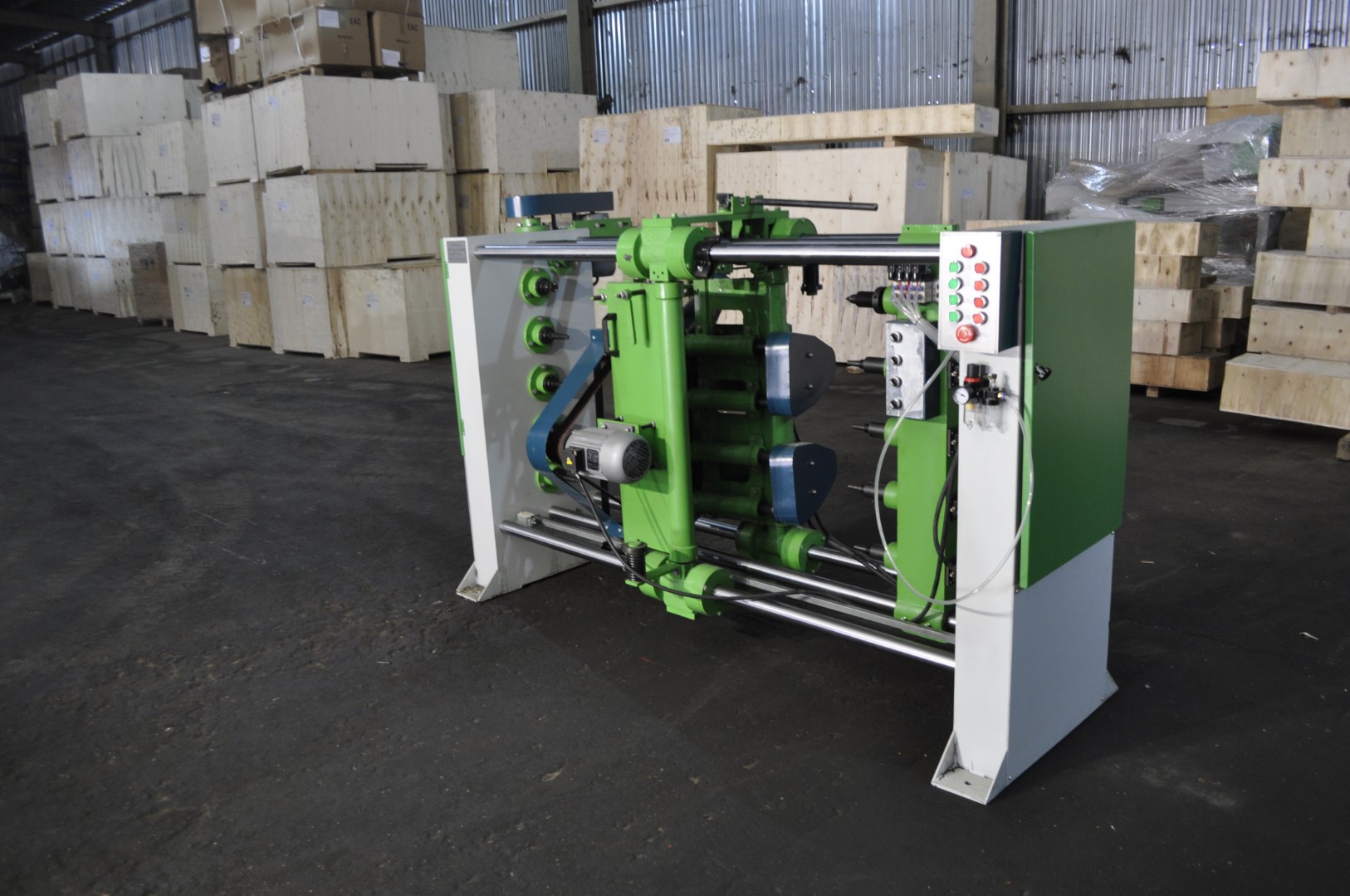

Предназначен для изготовления из древесины различных пород одновременно 4-х изделий сложной конфигурации (фигурные подлокотники, ножки кресел, ручки ударных инструментов, топорища и т. п.).

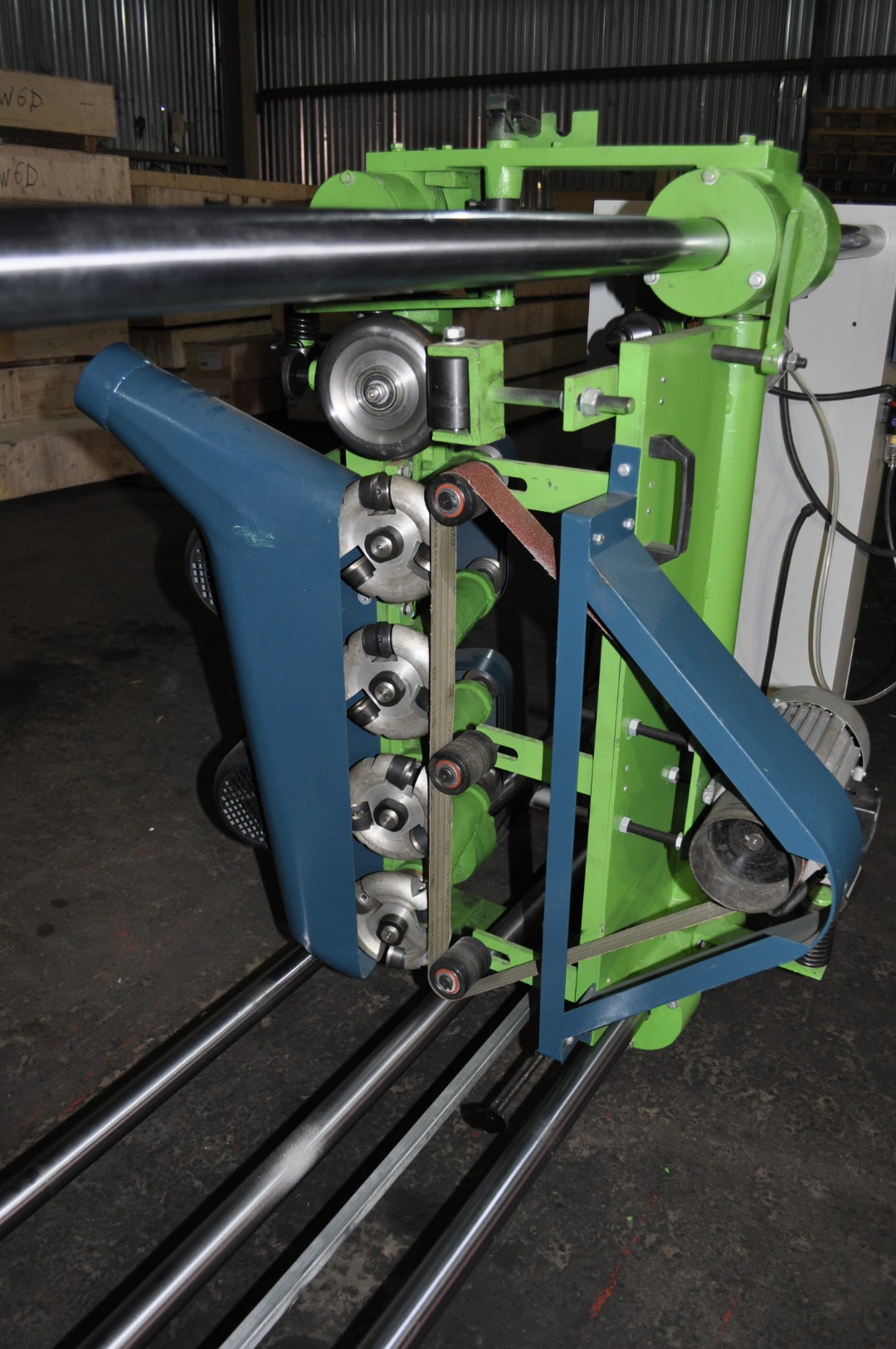

Одновременно происходит шлифование изготавливаемых изделий. Данный станок существенно упрощает производство нестандартных деталей, обеспечивает высокую производительность.

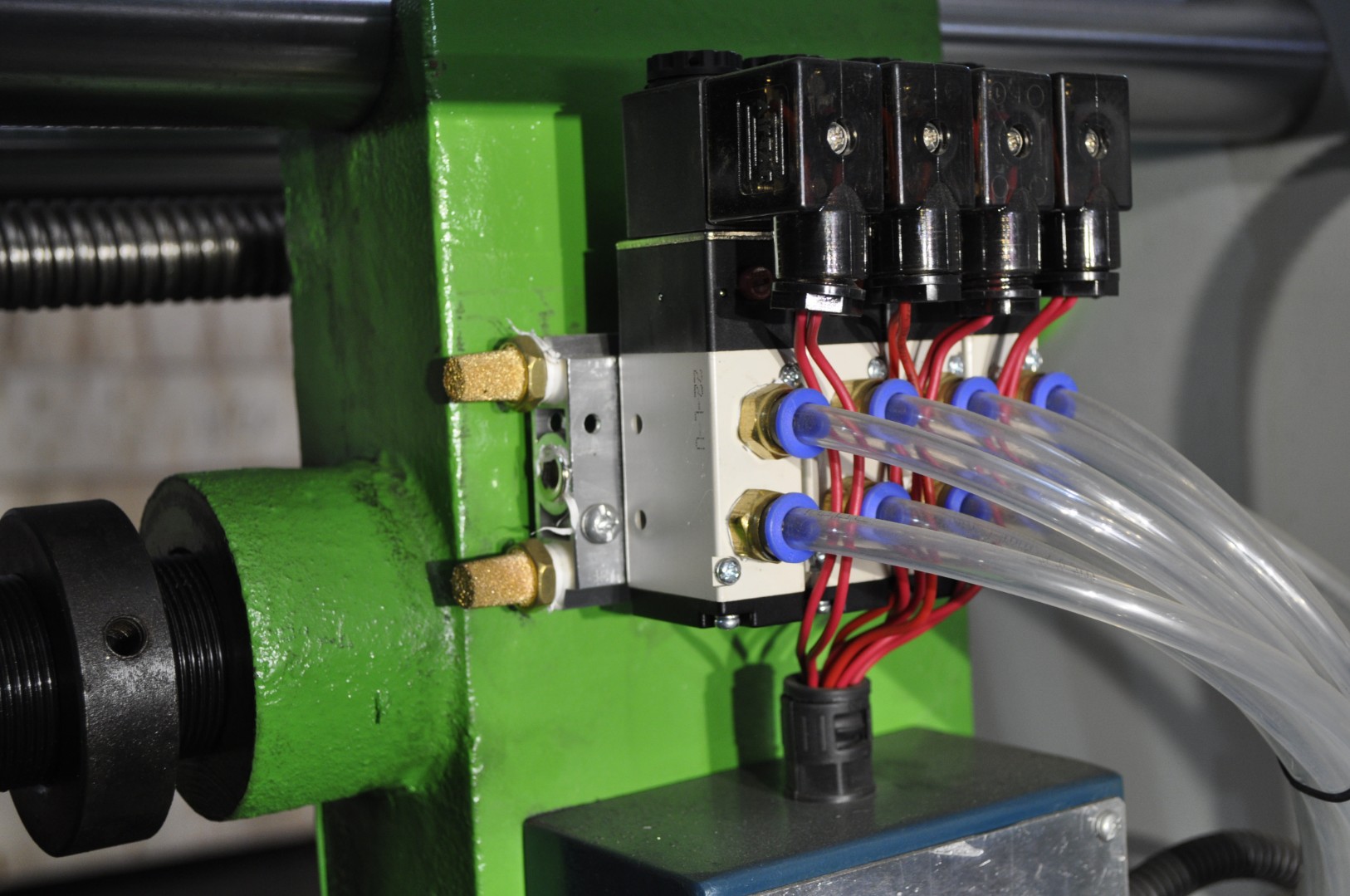

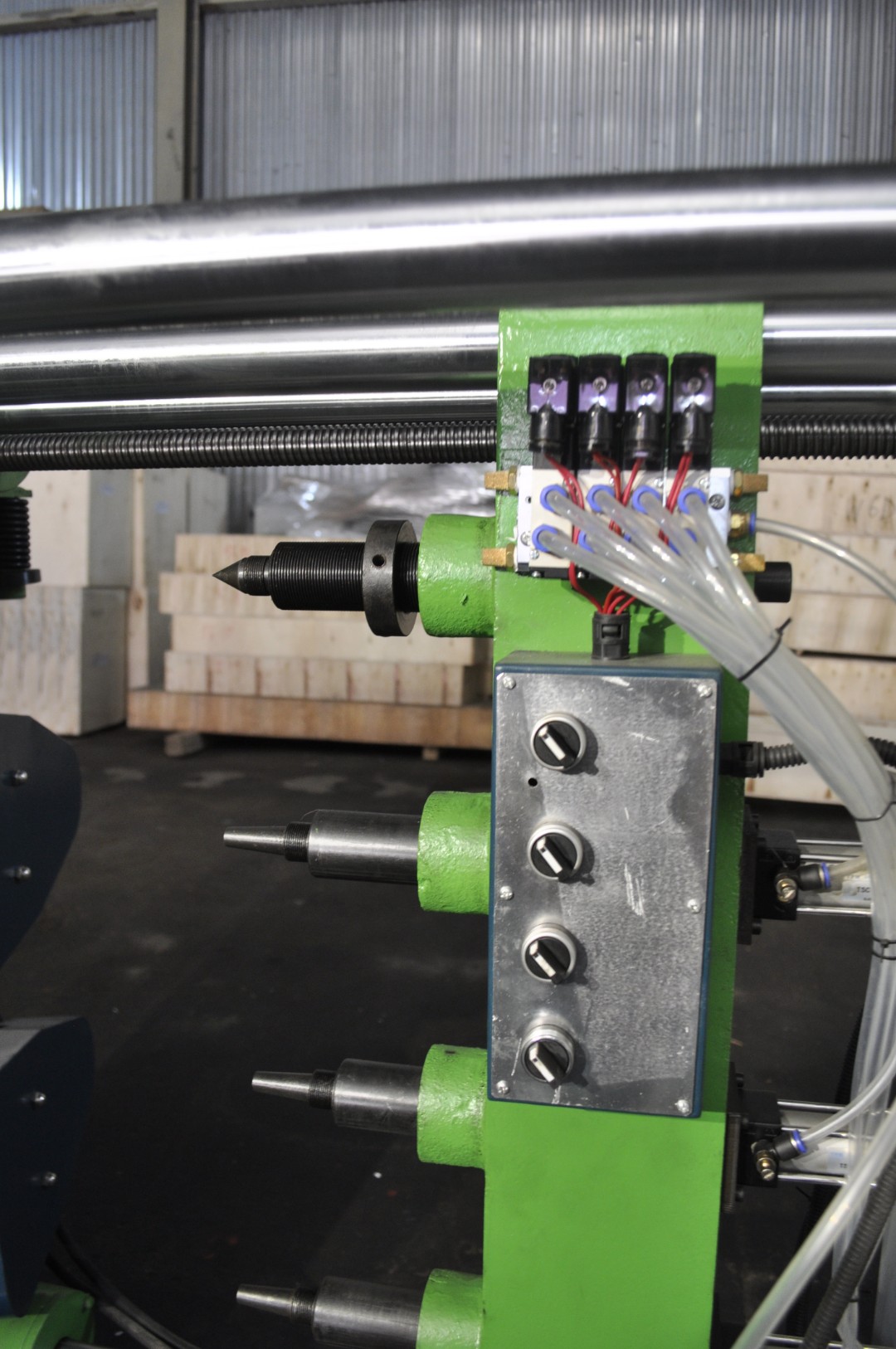

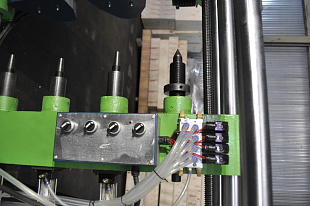

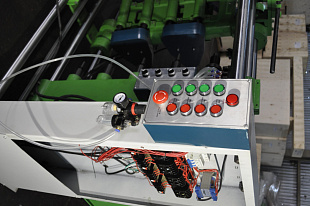

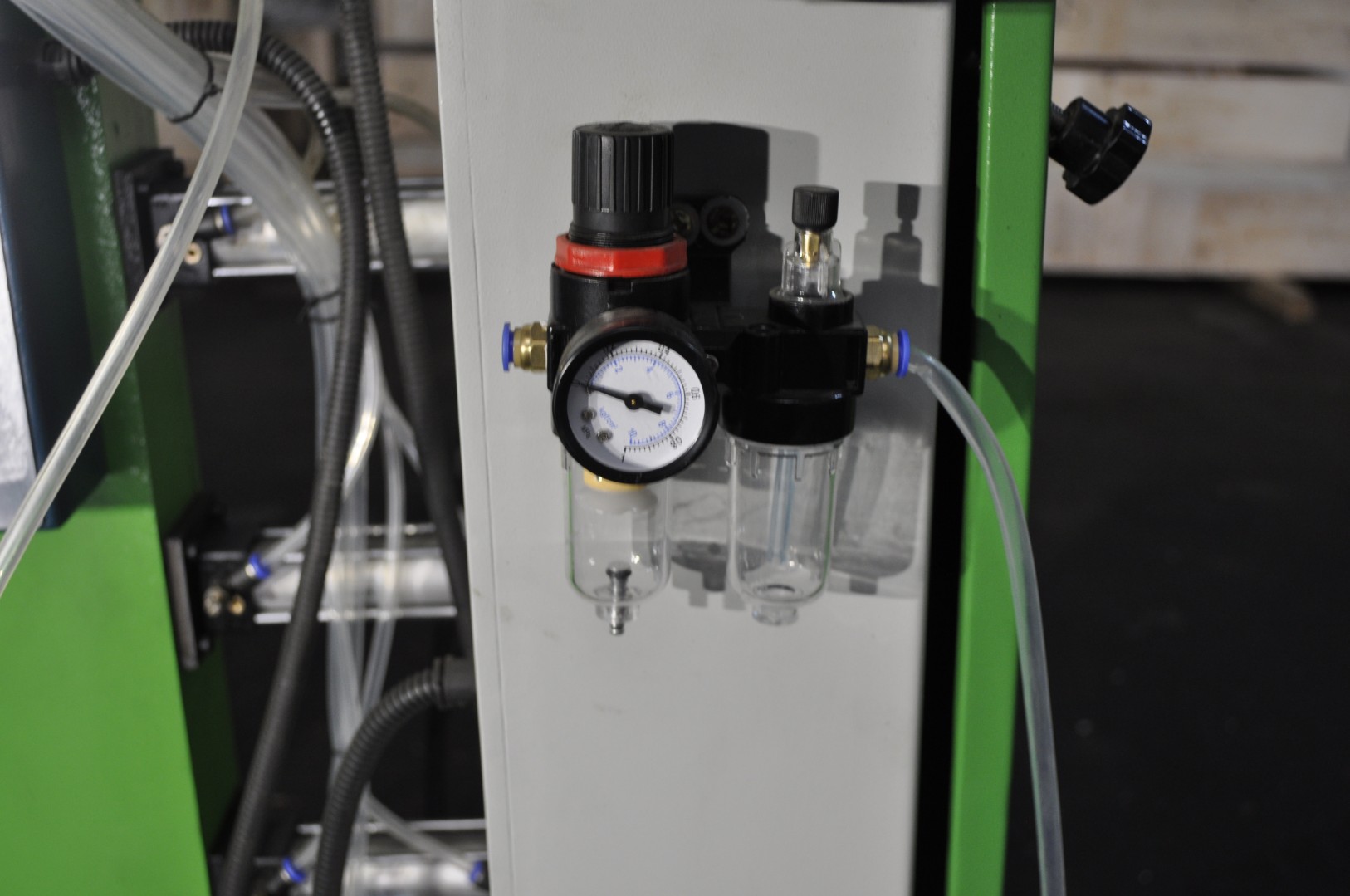

Фиксирование заготовок происходит с помощью пневматических фиксаторов.
Технические характеристики
|
Наименование |
Параметры |
|
Максимальный диаметр обрабатываемых заготовок, мм |
120 |
|
Минимальный диаметр обрабатываемых заготовок, мм |
30 |
|
Максимальная длина обрабатываемых заготовок, мм |
950 |
|
Минимальная длина заготовки, мм |
200 |
|
Количество заготовок, шт |
4 |
|

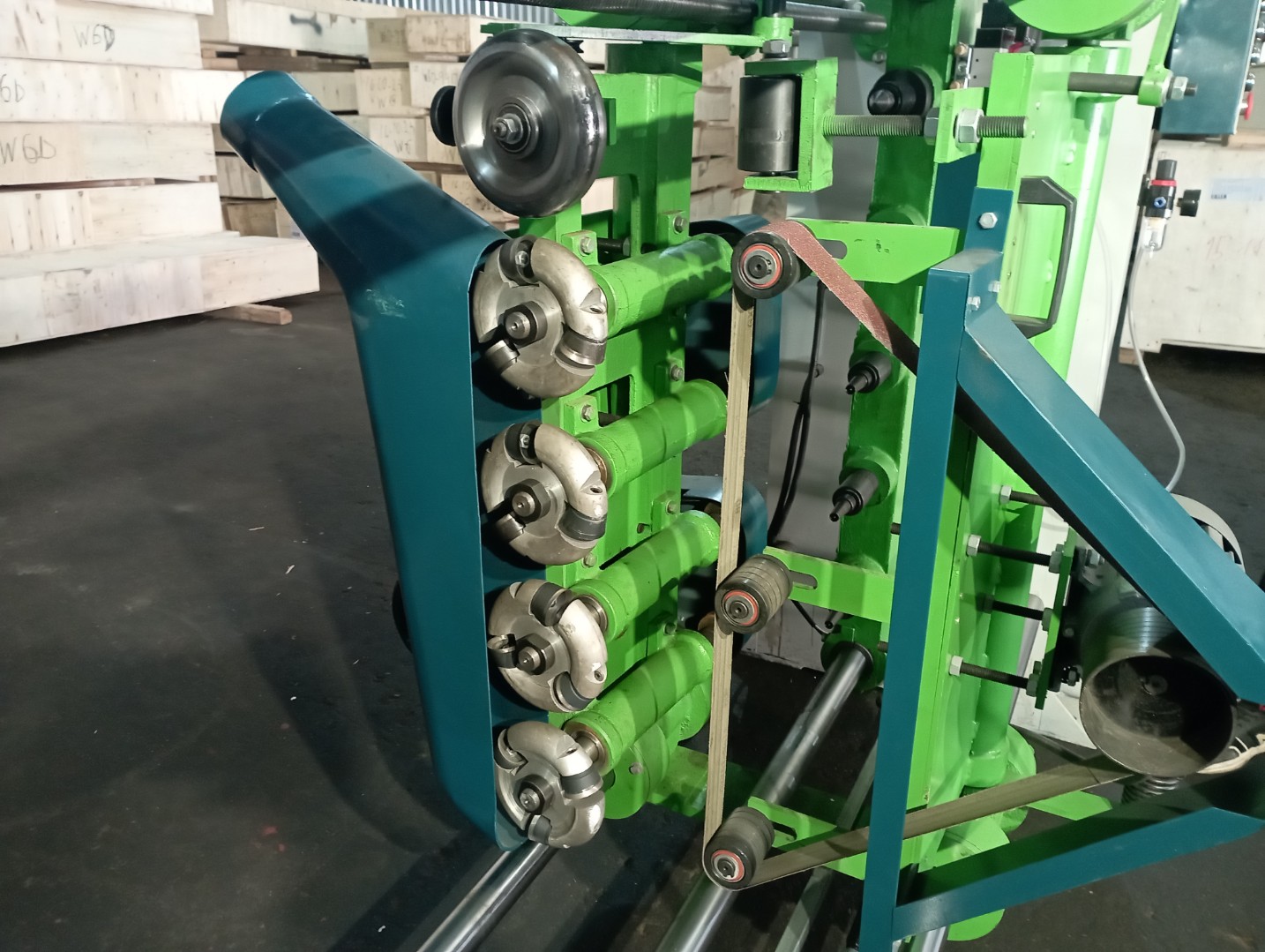

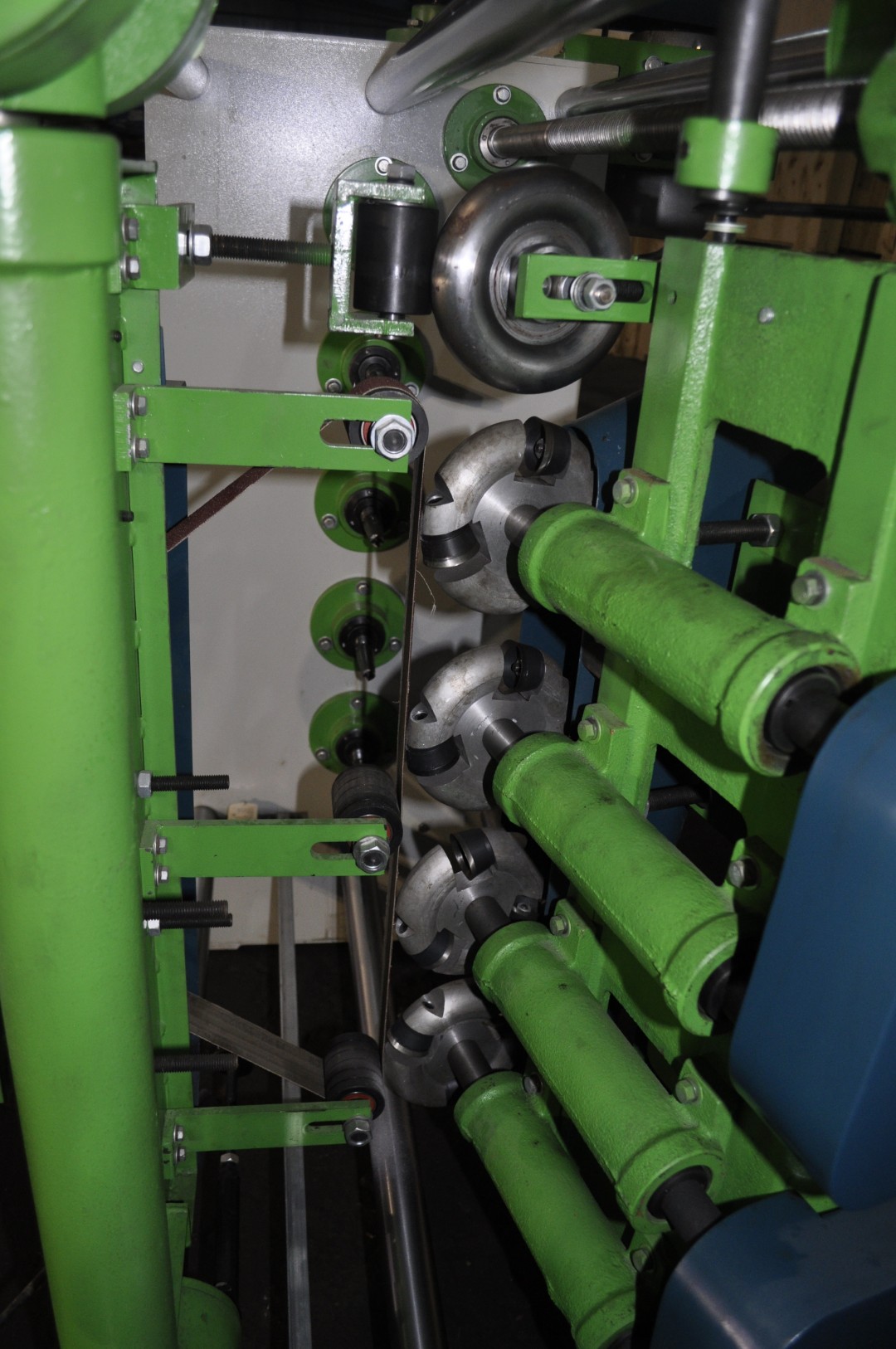

Количество ножей на фрезе, шт |
3 |
|
Частота вращения заготовки, об./мин |
13, 19, 28 |
|
Скорость подачи, м/мин |
0,16; 0,23; 0,34 |
|
Общая мощность, кВт |
4,5 |
|
Габариты станка, м |
2,3х0,74х1,3 |
|
Масса, кг |
800 |

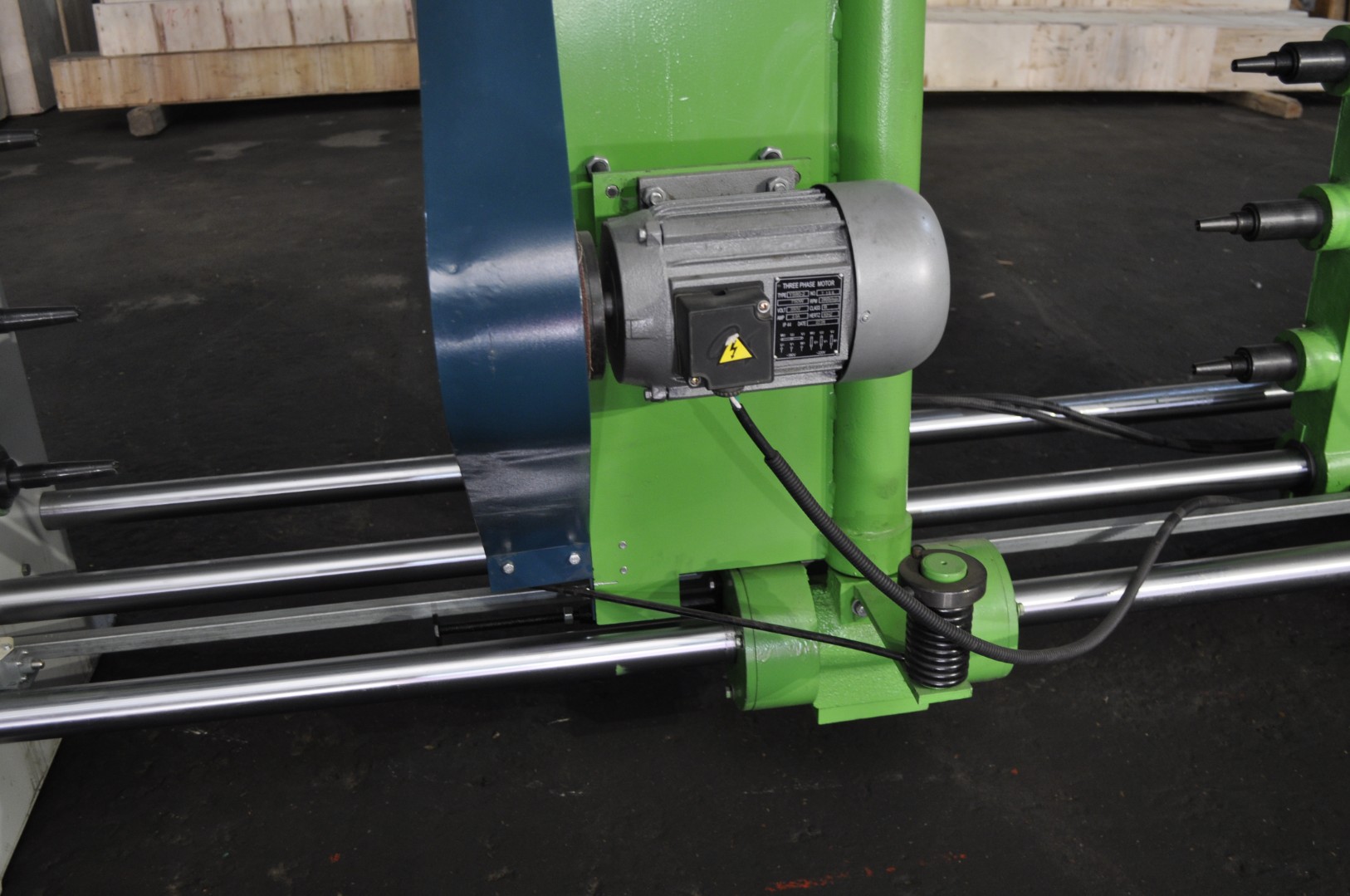

- Мощность электродвигателя, кВт: 4,5
- Напряжение, В: 380
- Количество шпинделей: 4
- Частота вращения заготовки, об./мин: 13, 19, 28
- Количество ножей на фрезе, шт: 3
- Количество заготовок, шт: 4
- Максимальная длина обрабатываемых заготовок, мм: 950
- Максимальный диаметр обрабатываемых заготовок, мм: 120
- Масса, кг: 800
- Минимальная длина заготовки, мм: 200
- Минимальный диаметр обрабатываемых заготовок, мм: 30
- Мощность, кВт: 4.5
- Размер шлифовальной ленты, мм: 1800х50
- Скорость подачи, м/мин:: 0,16; 0,23; 0,34
