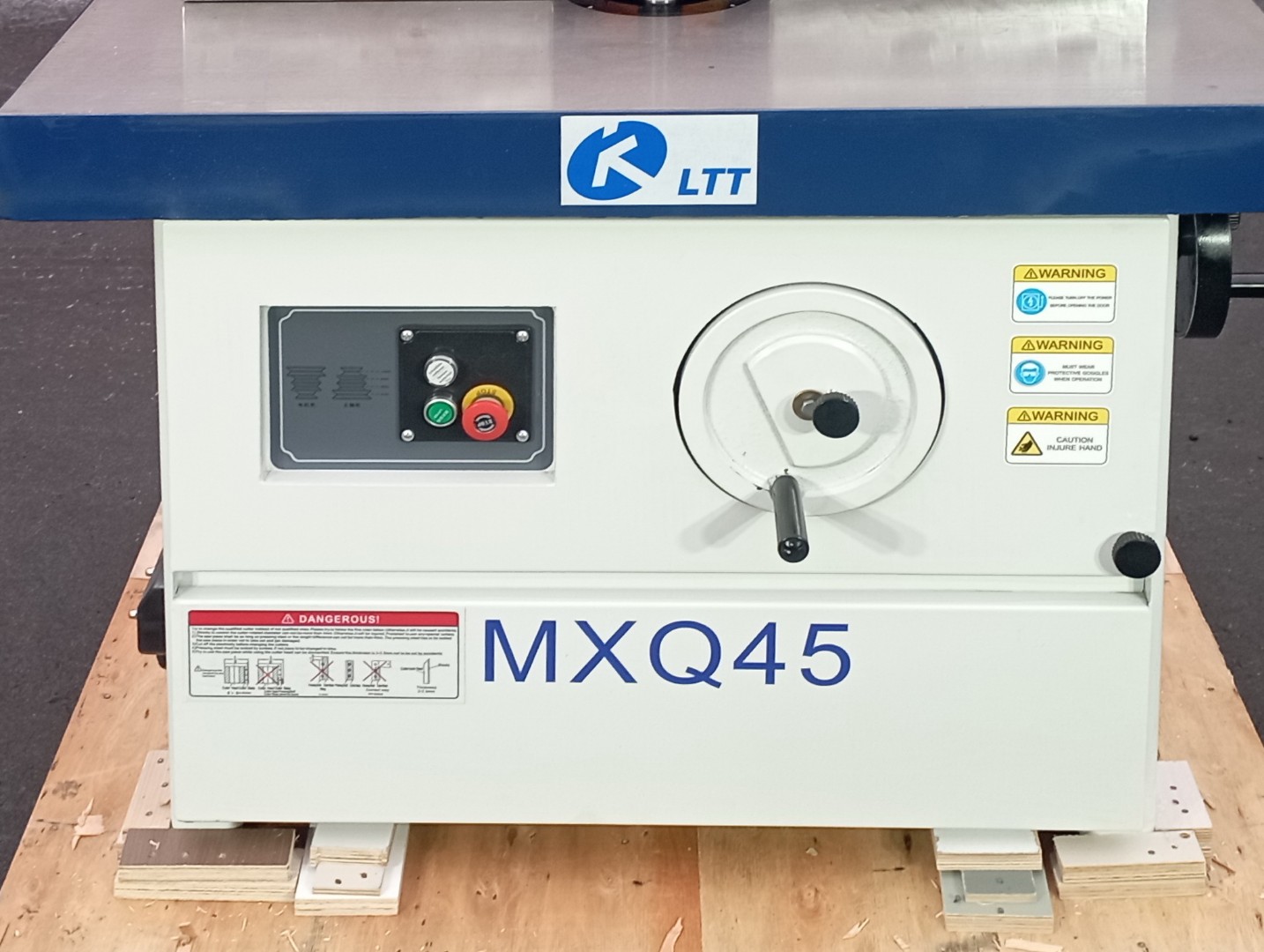

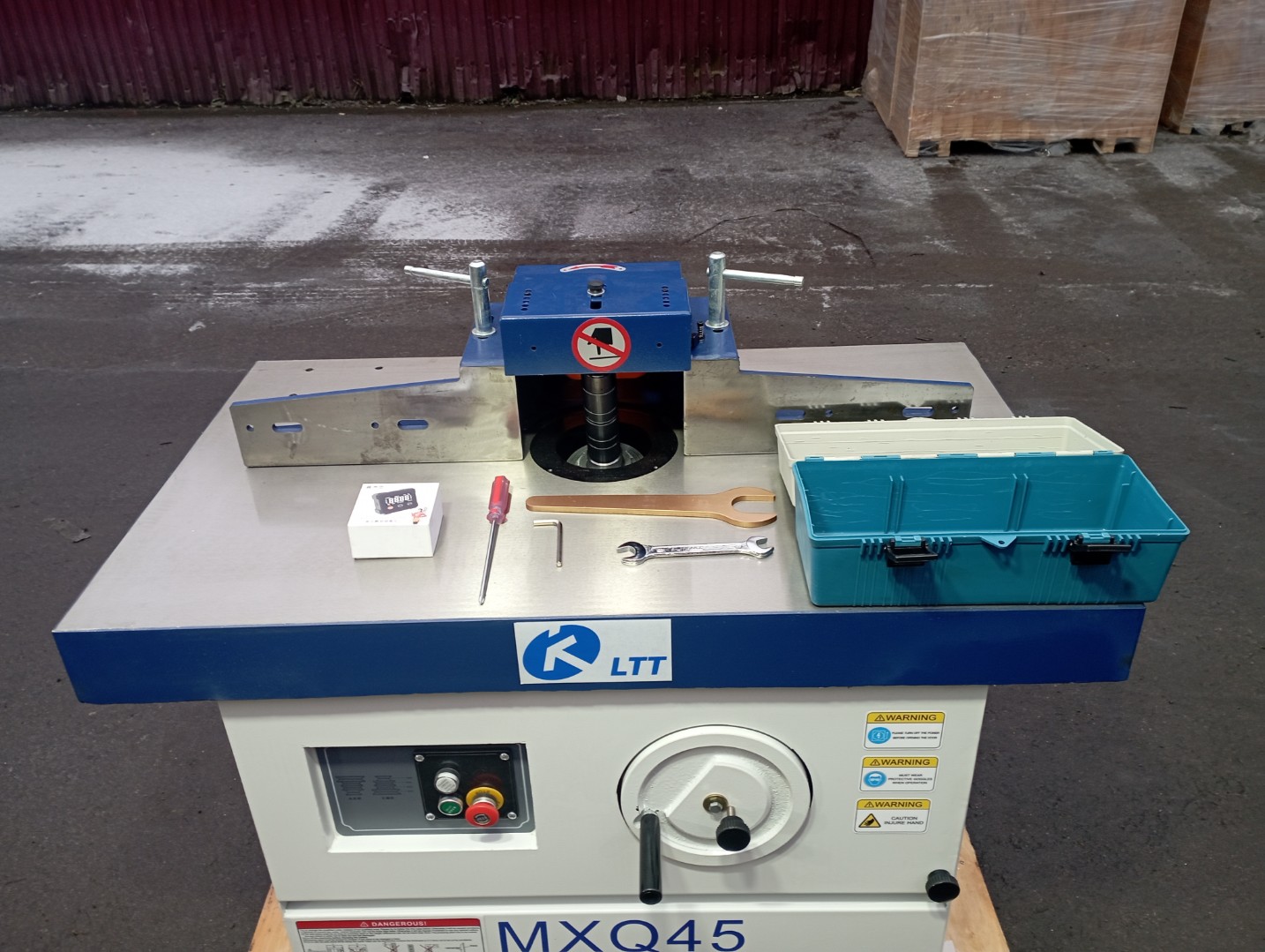

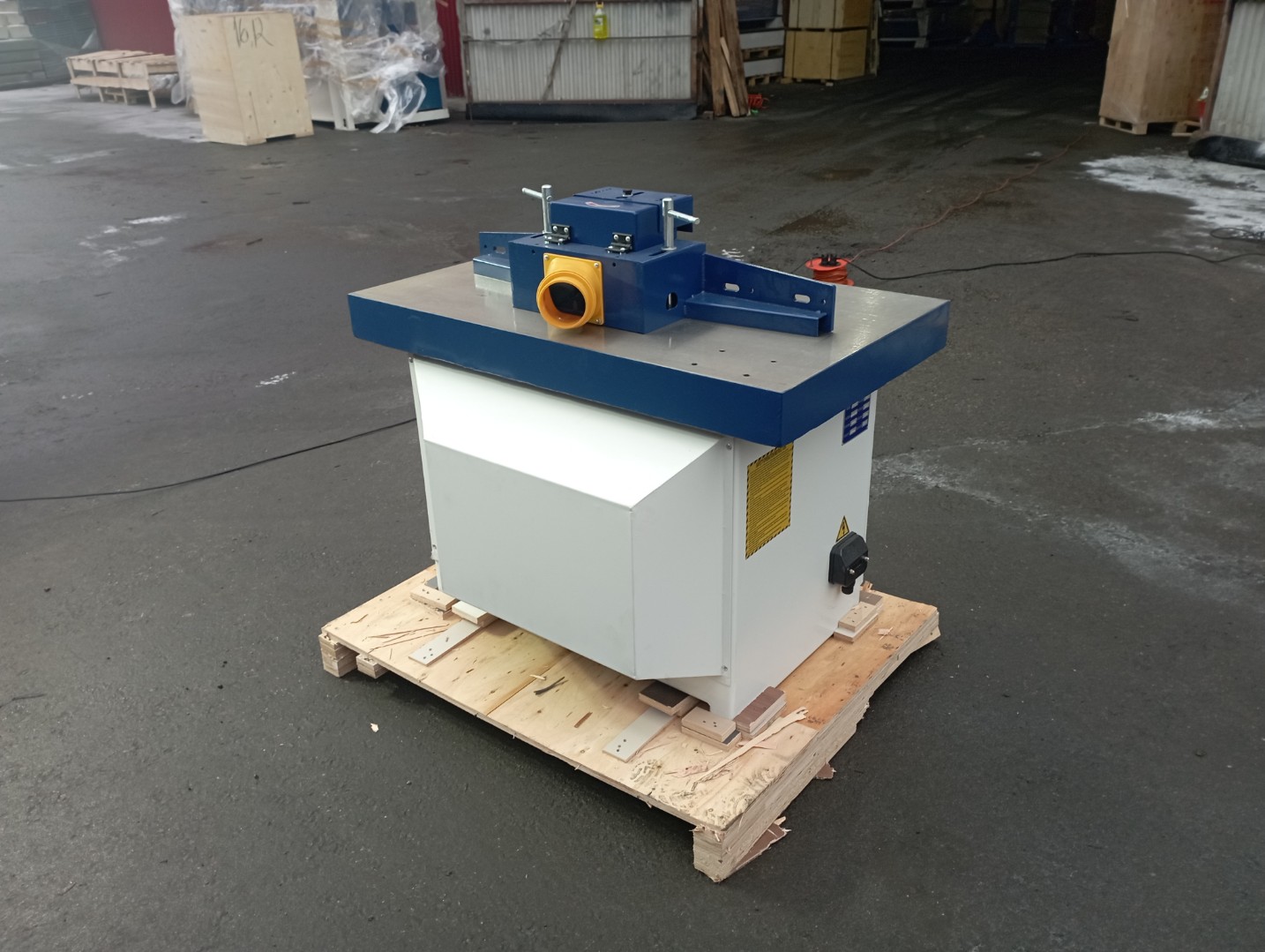

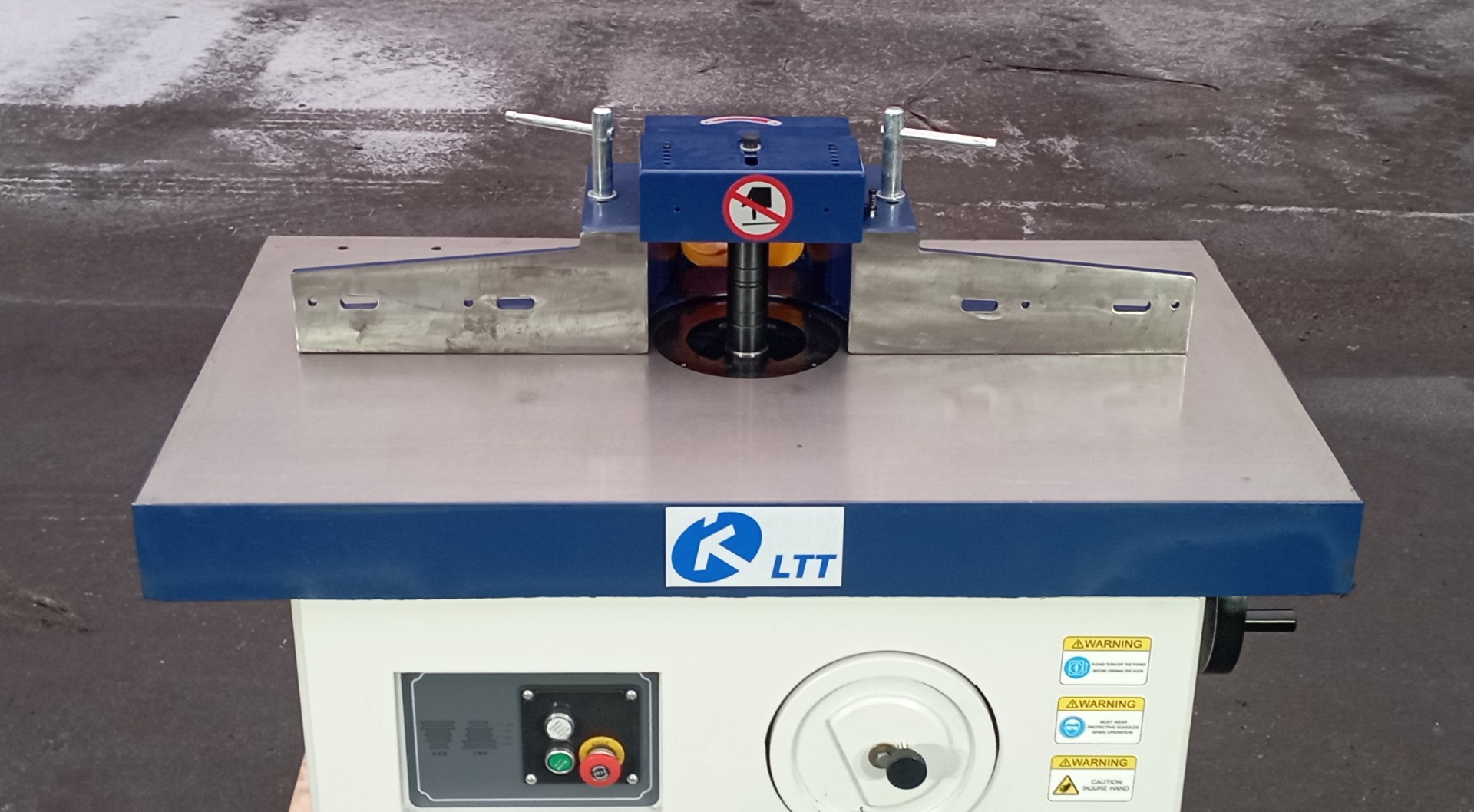

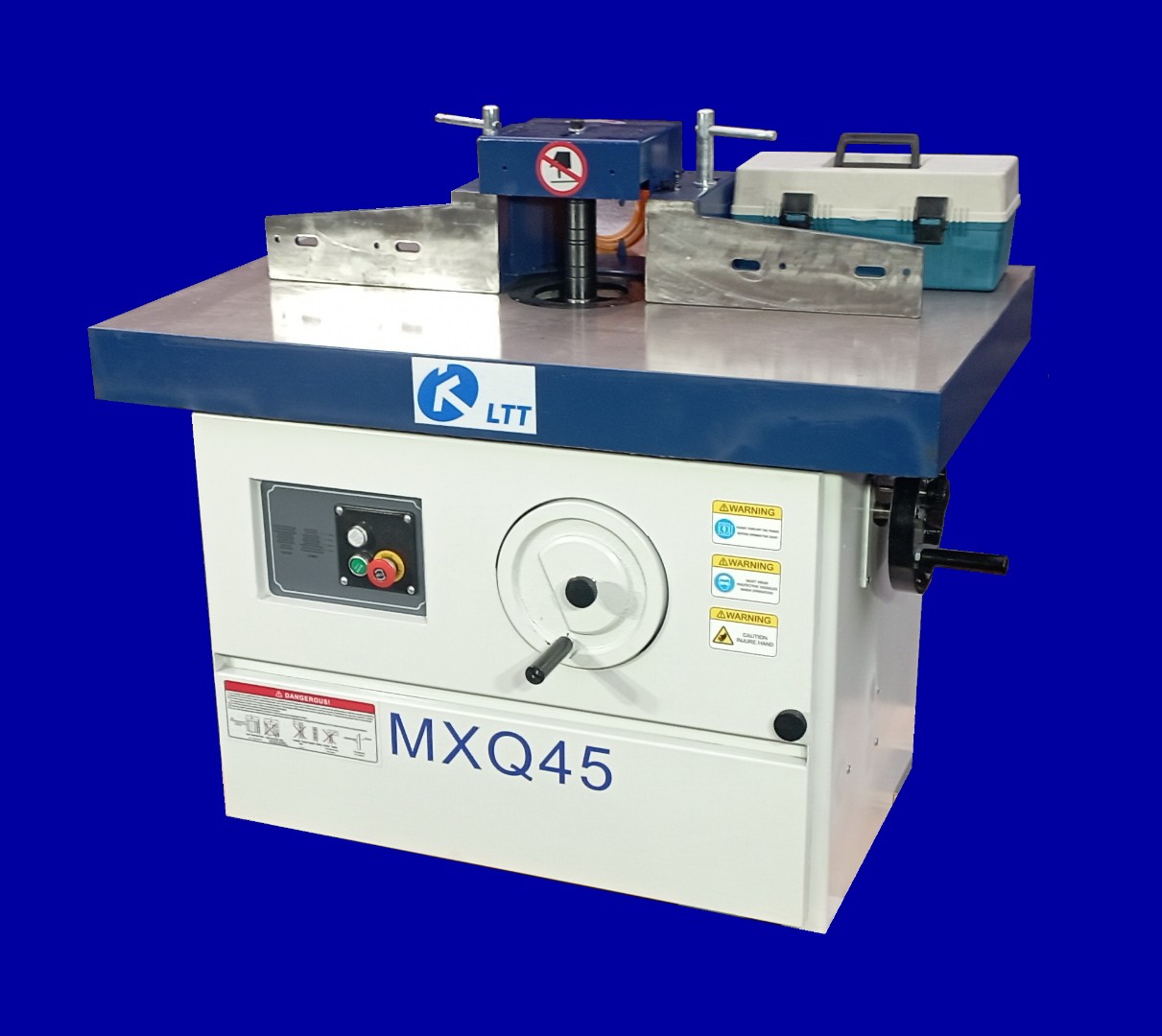

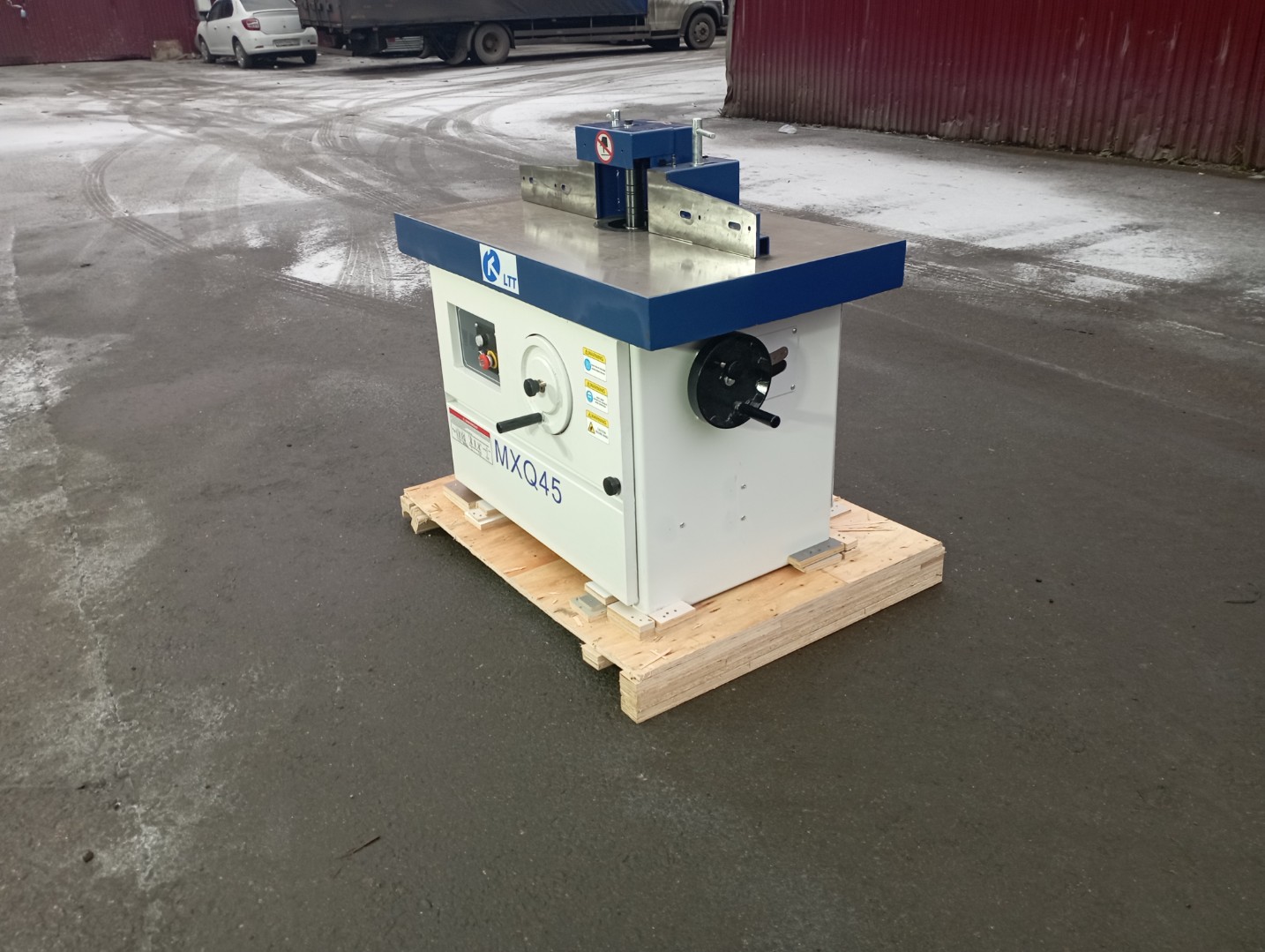

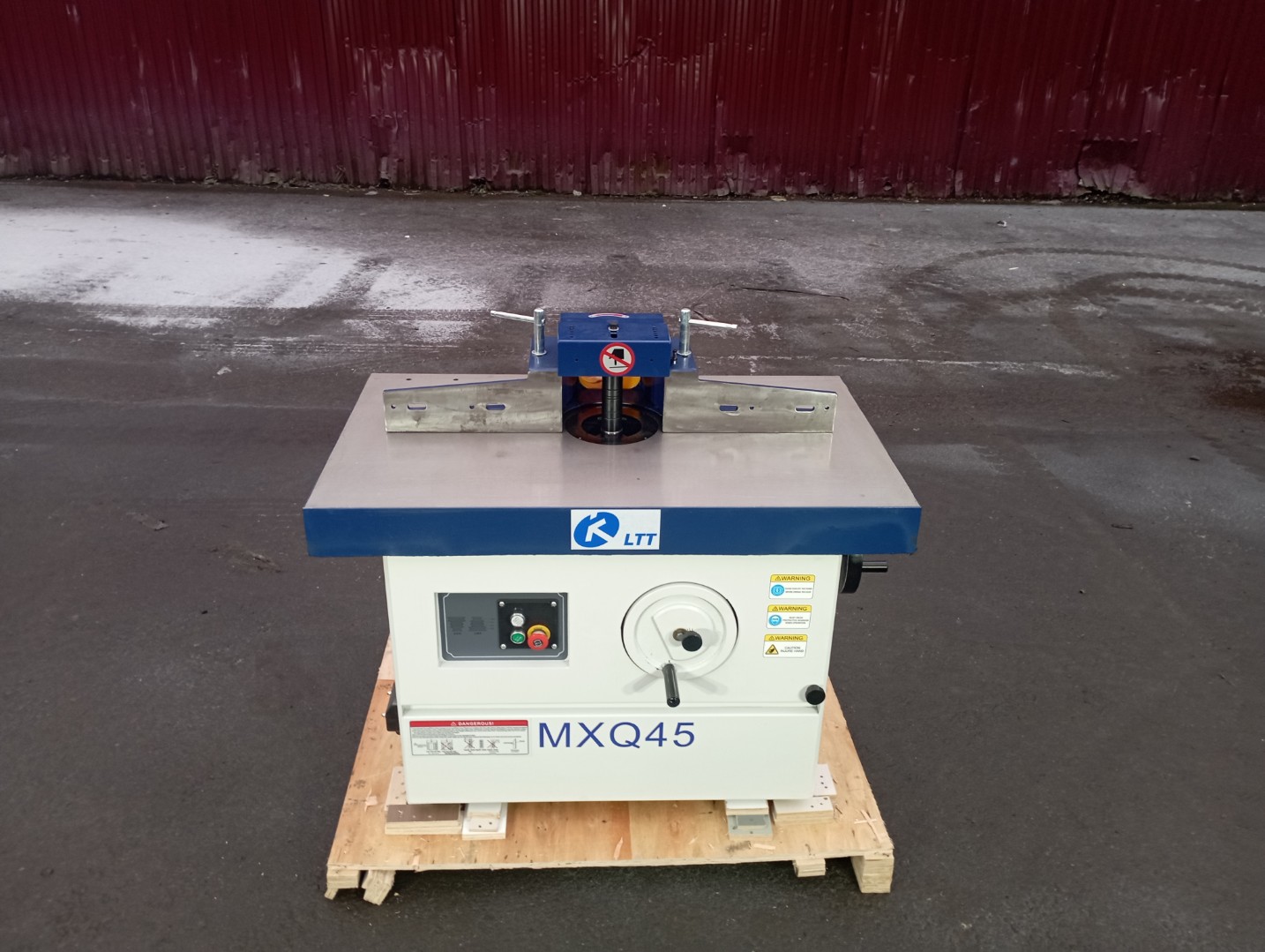

Вертикальный фрезерный станок c наклоняемым шпинделем
мод.MXQ45
Станок может использоваться для выполнения разнообразных фрезерных работ по дереву по направляющим линейкам с ручной подачей (изготовление вагонки, половой доски, плинтуса, наличника, филенки и других погонажных изделий), криволинейного фрезерования по шаблону с ручной подачей. Станок найдет широкое применение в мебельных производствах для обработки ламинированных плит.
Отличительные особенности:

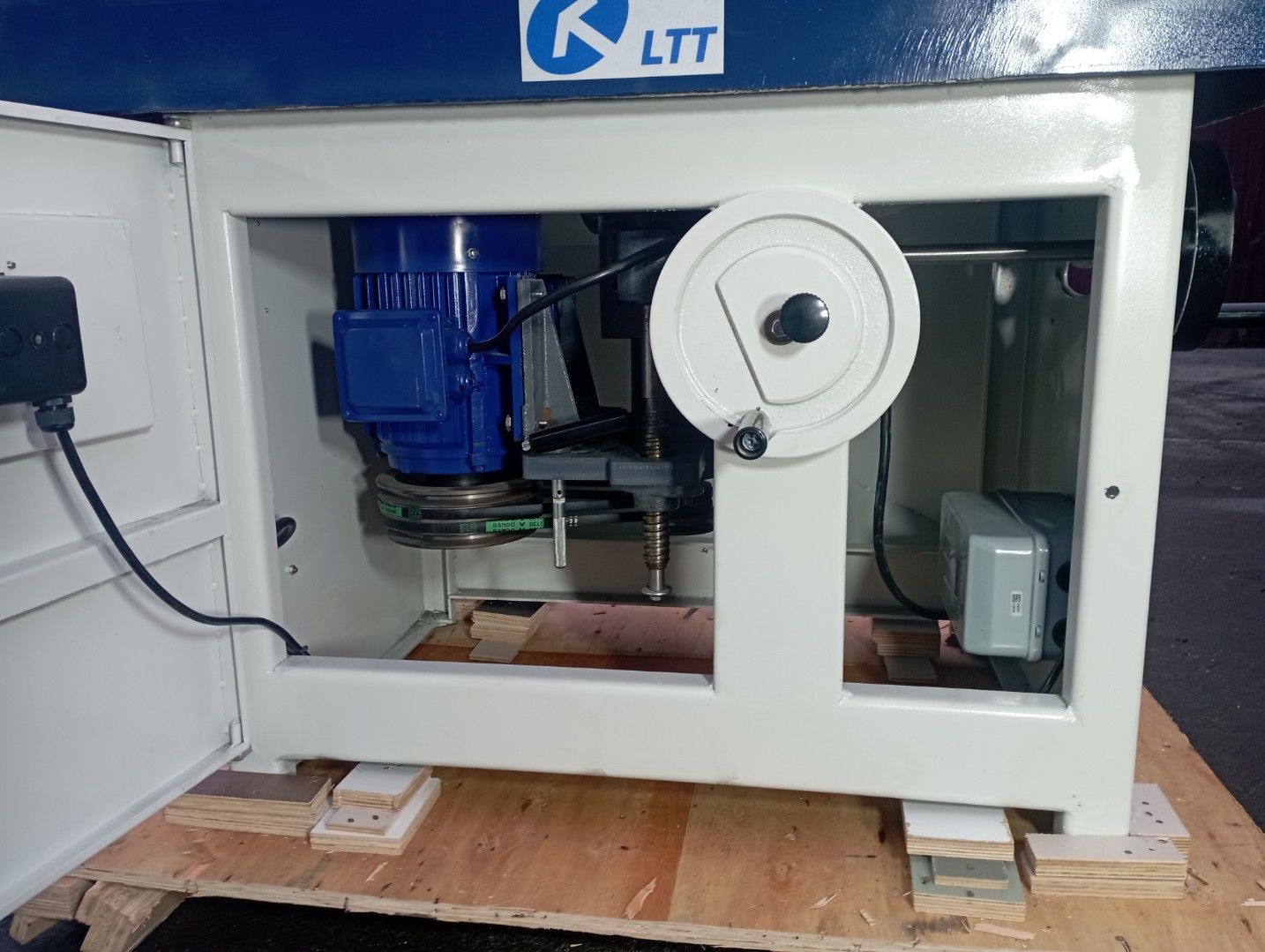

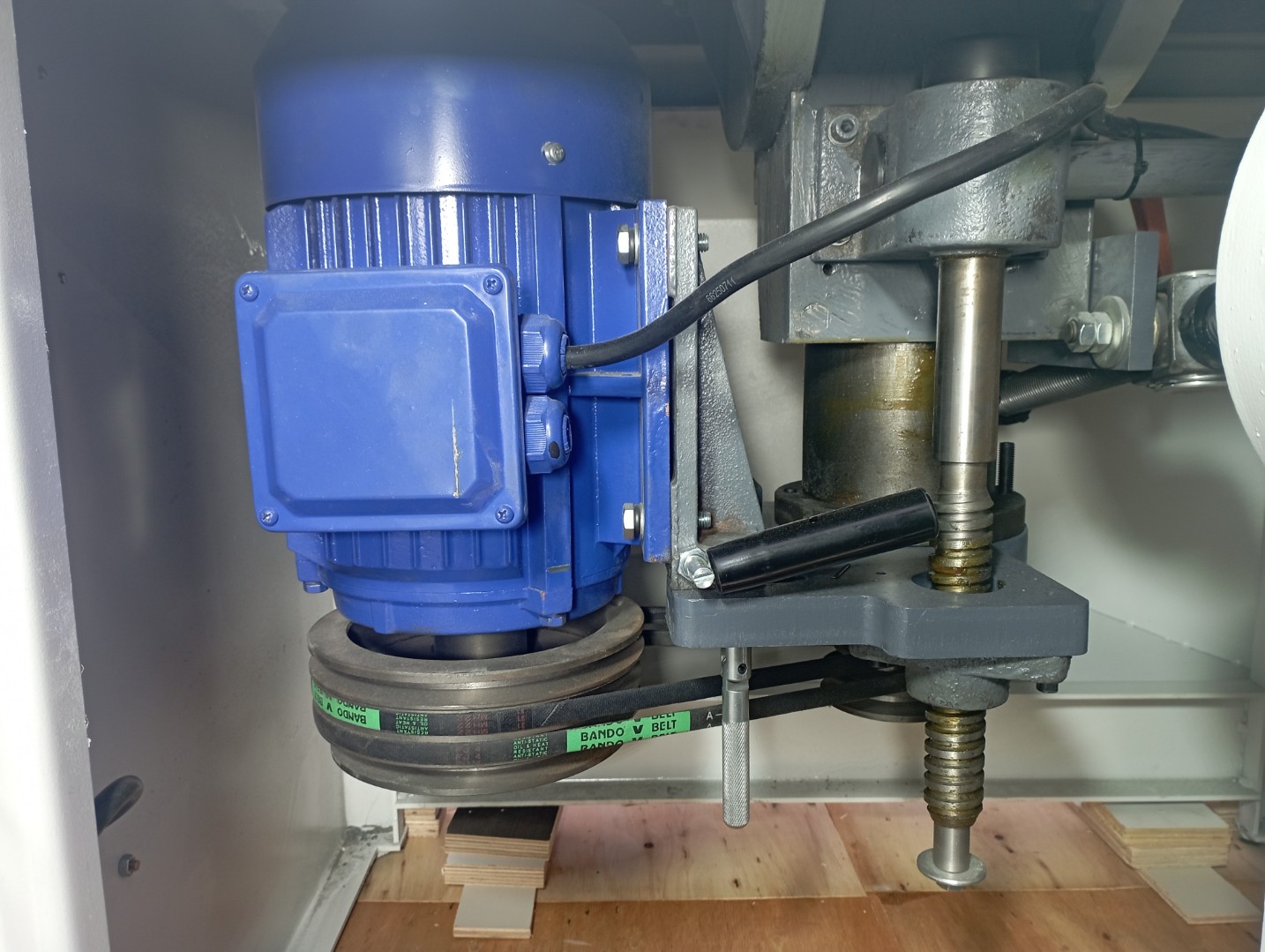

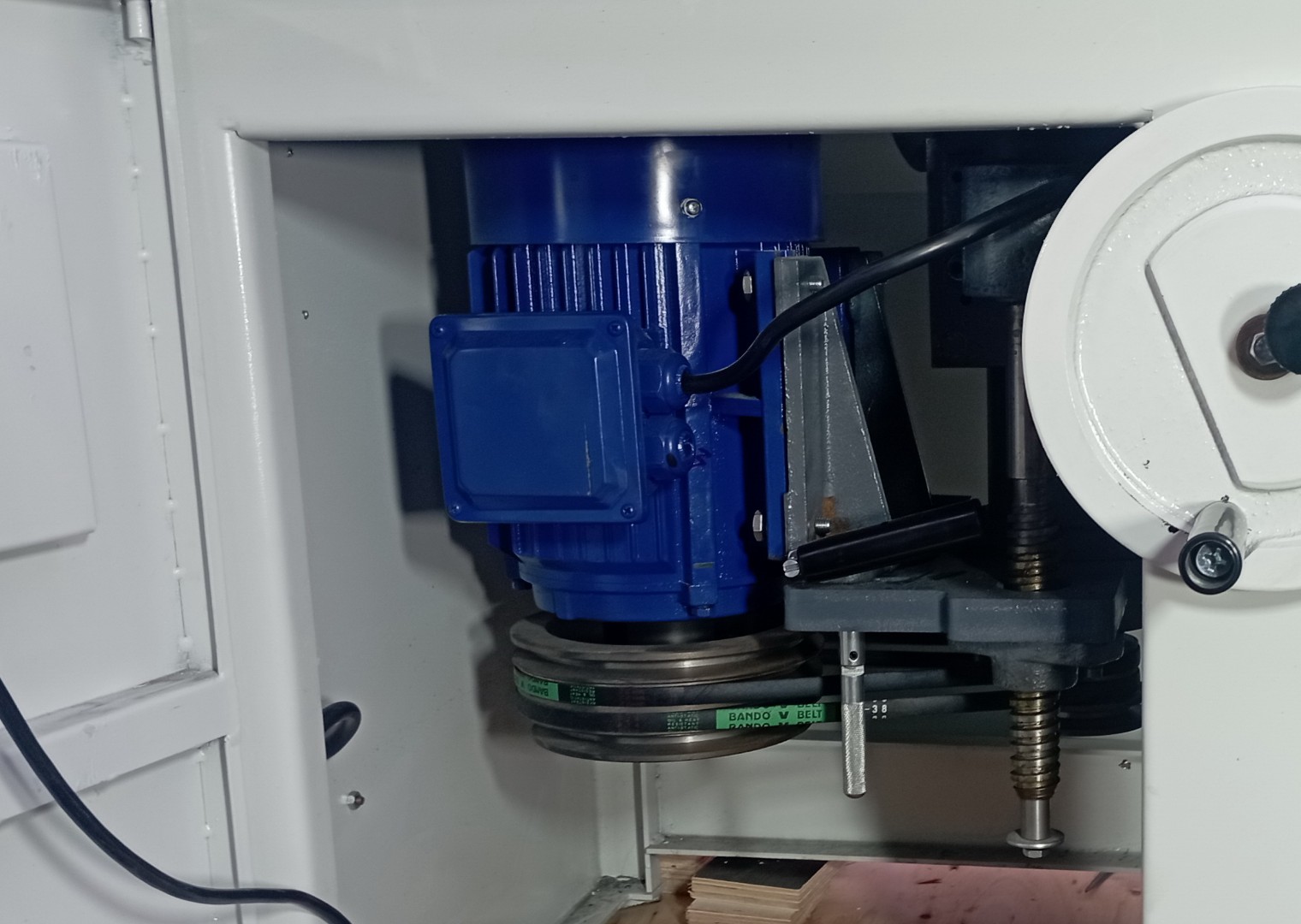

- высокоскоростной шпиндельный узел позволяет обрабатывать детали с высоким качеством поверхности

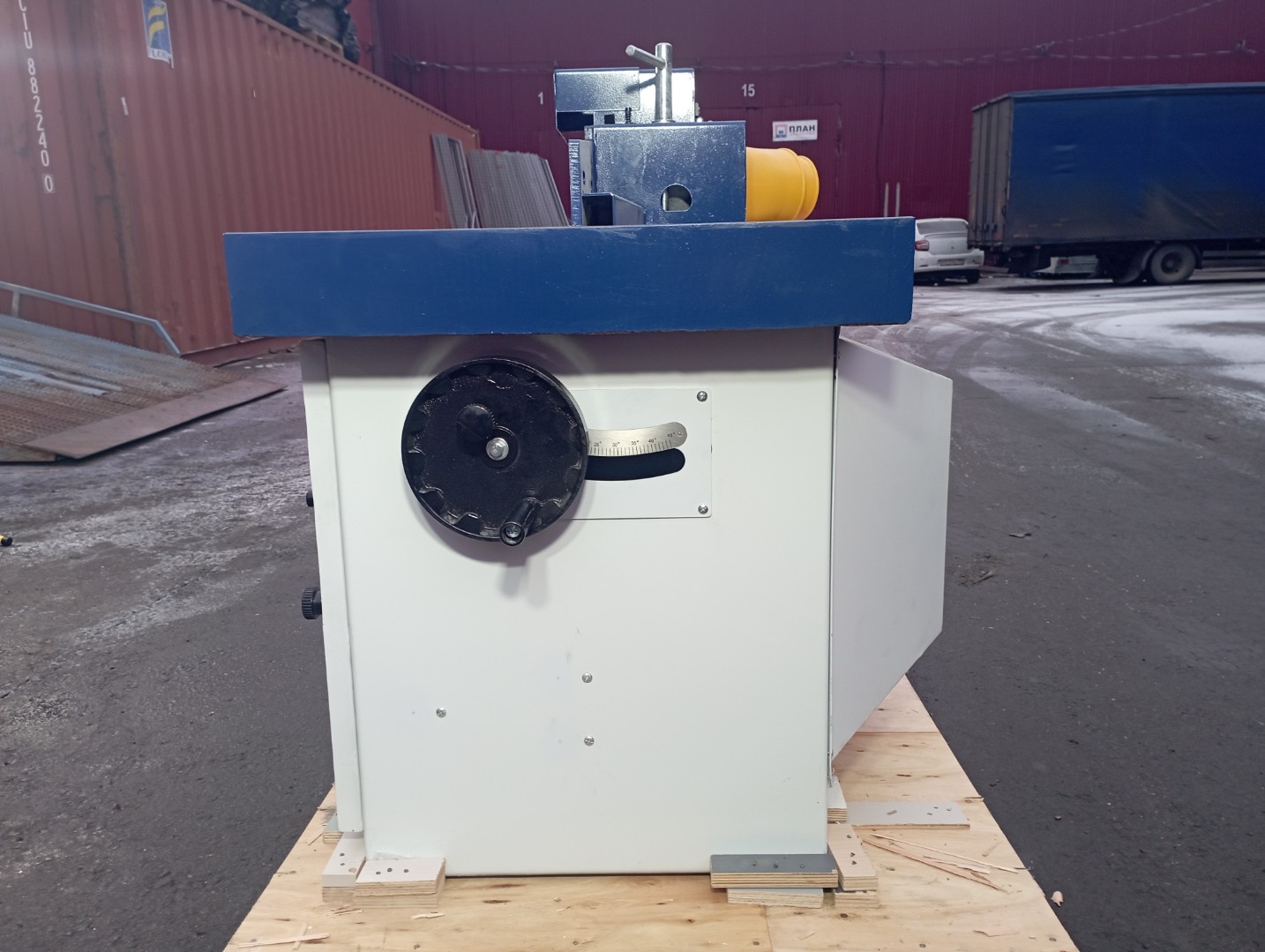

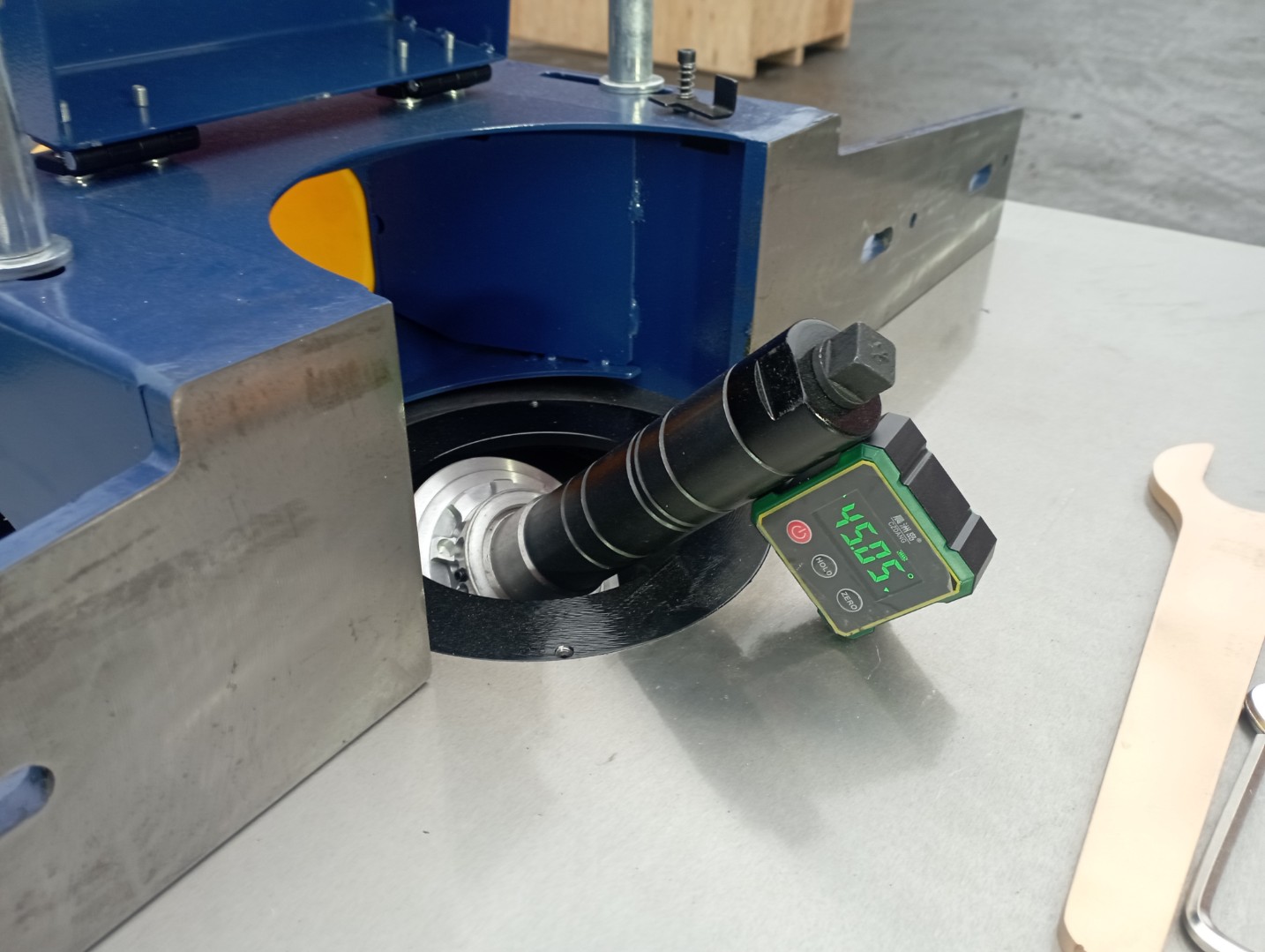

- наклон шпинделя до 45о
- три скорости вращения шпинделя (6000, 8000, 10000) дают возможность обработать деталь с высокой скоростью
- возможность установки инструмента диаметром до 200 мм и высотой 120мм.

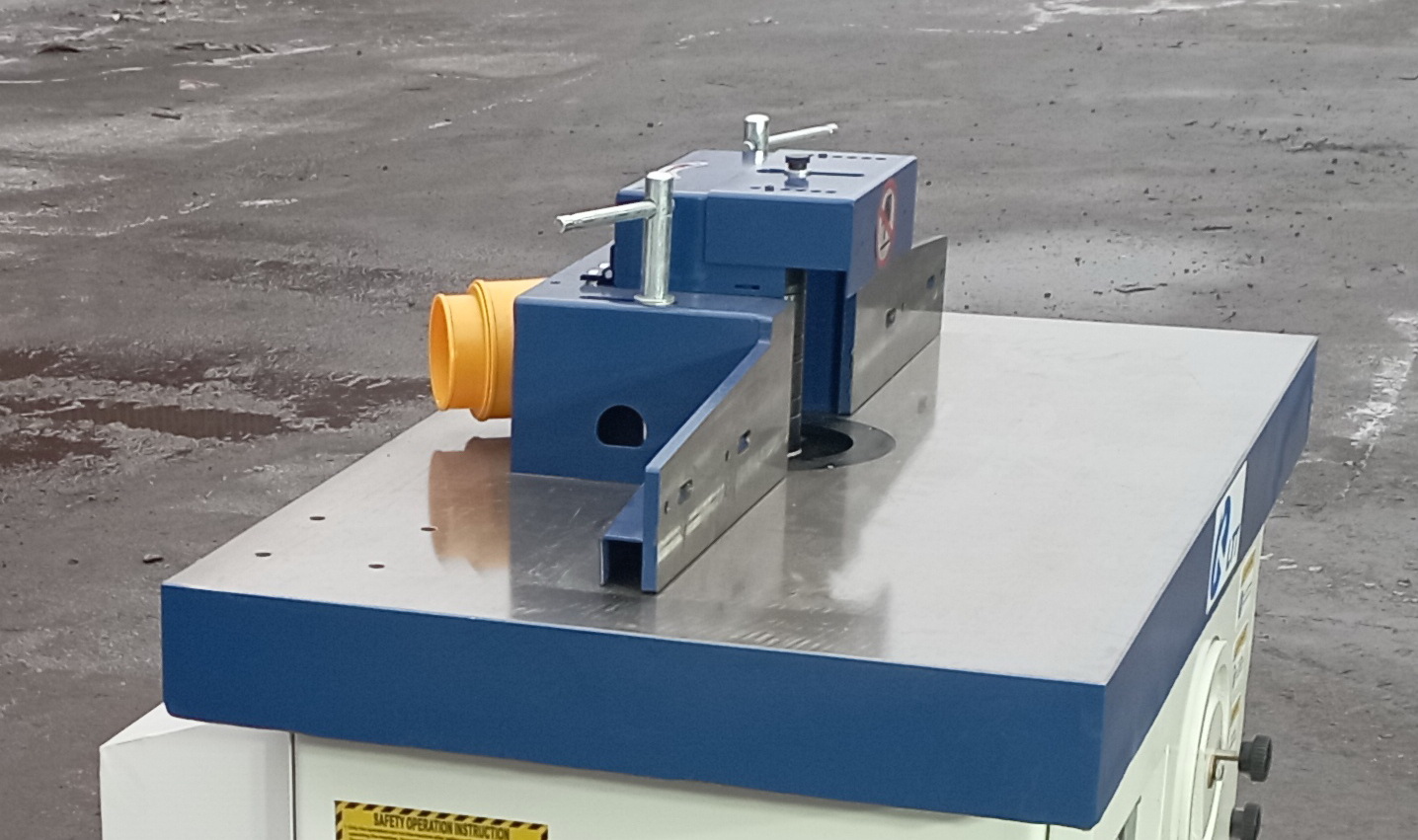

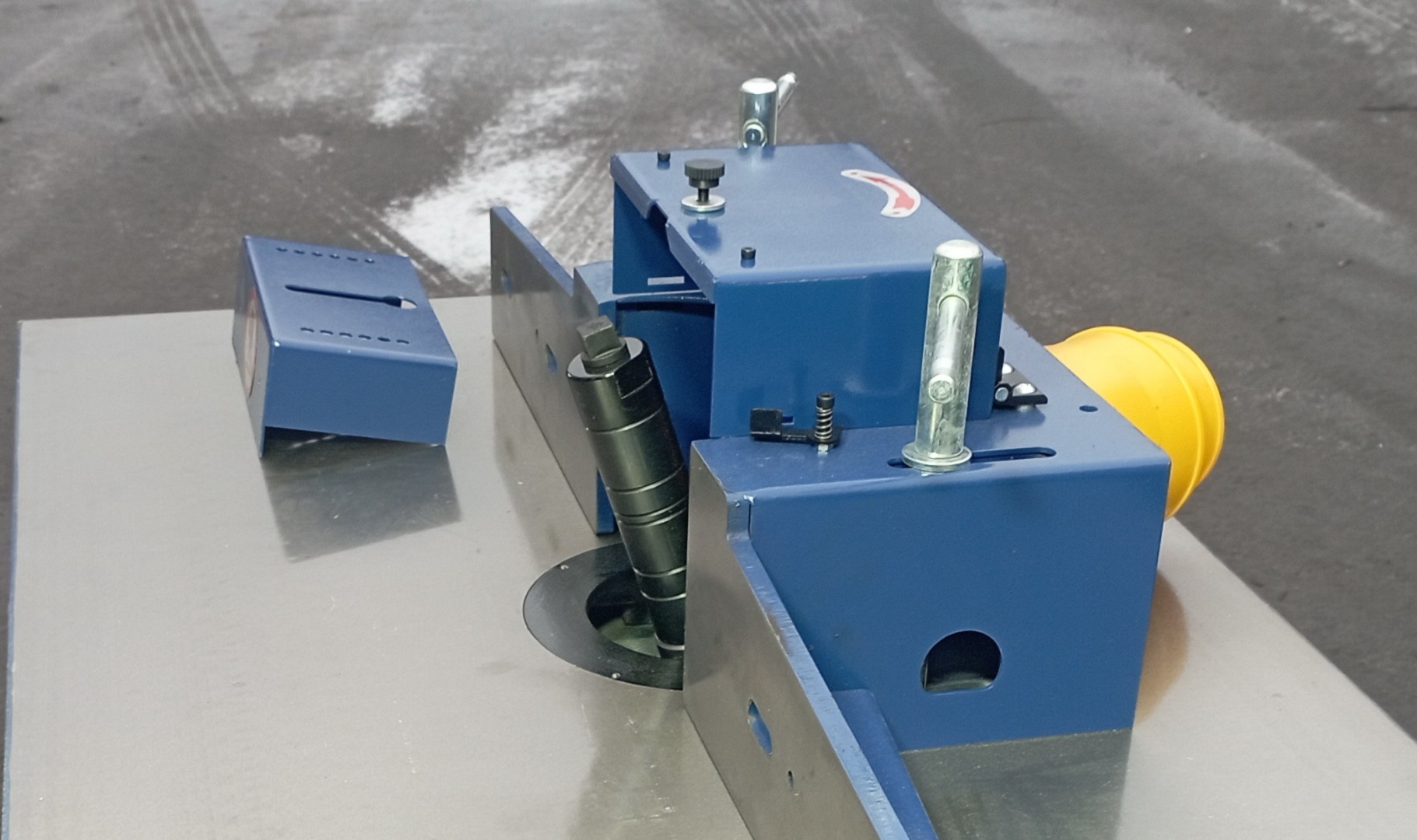

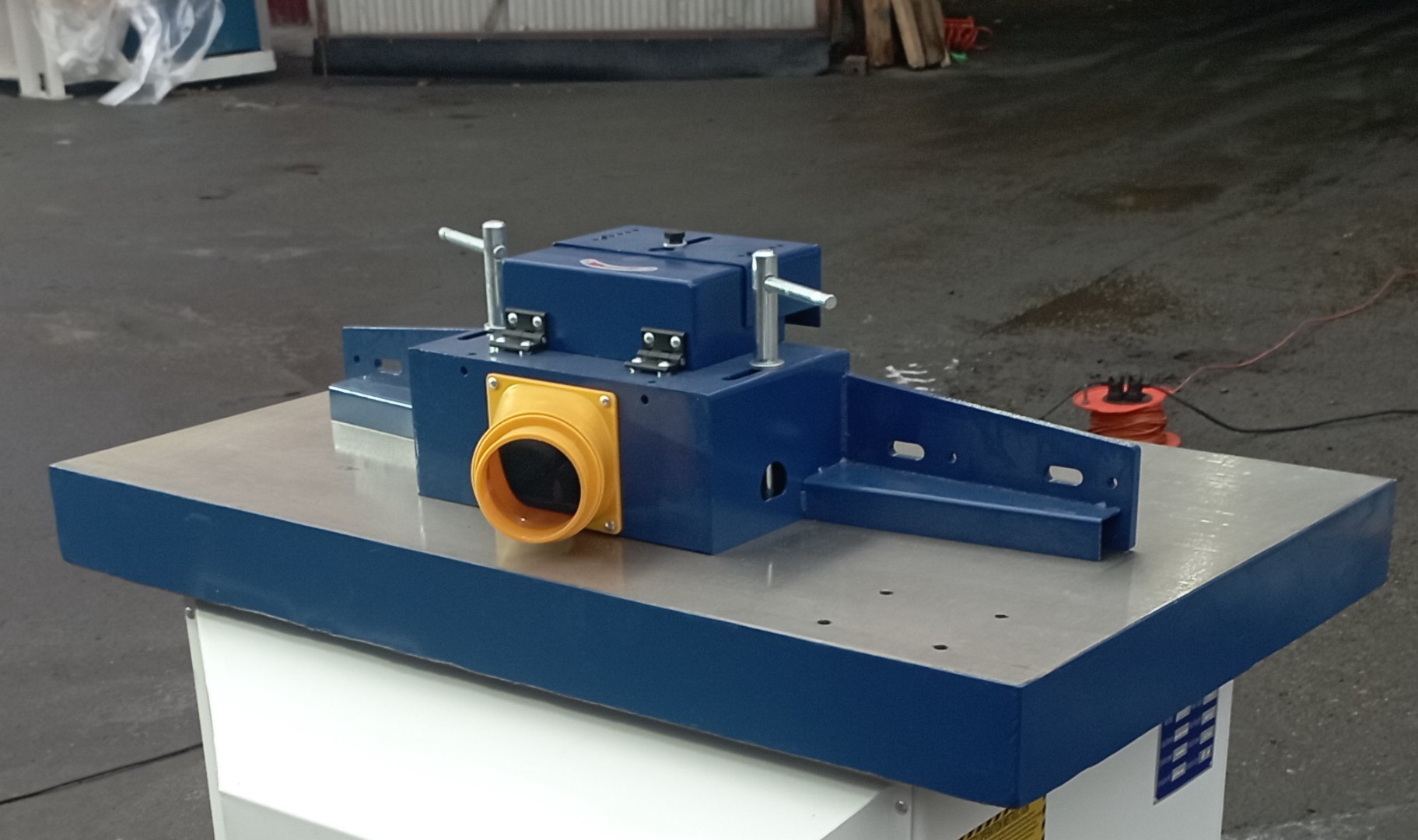

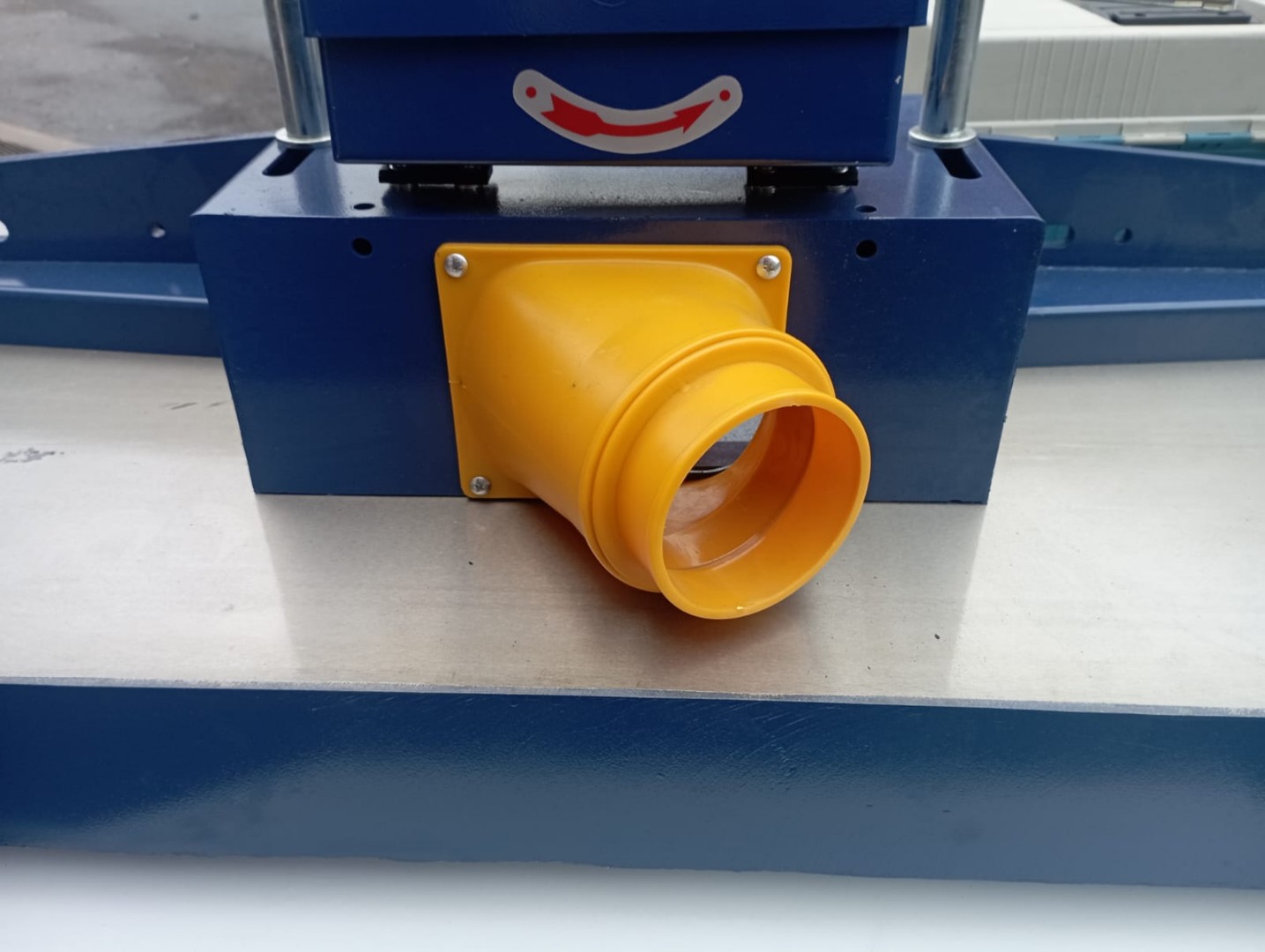

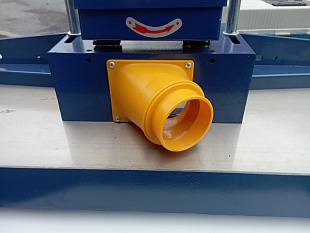

- ограждение фрезы оборудовано направляющими линейками и патрубком для аспирации

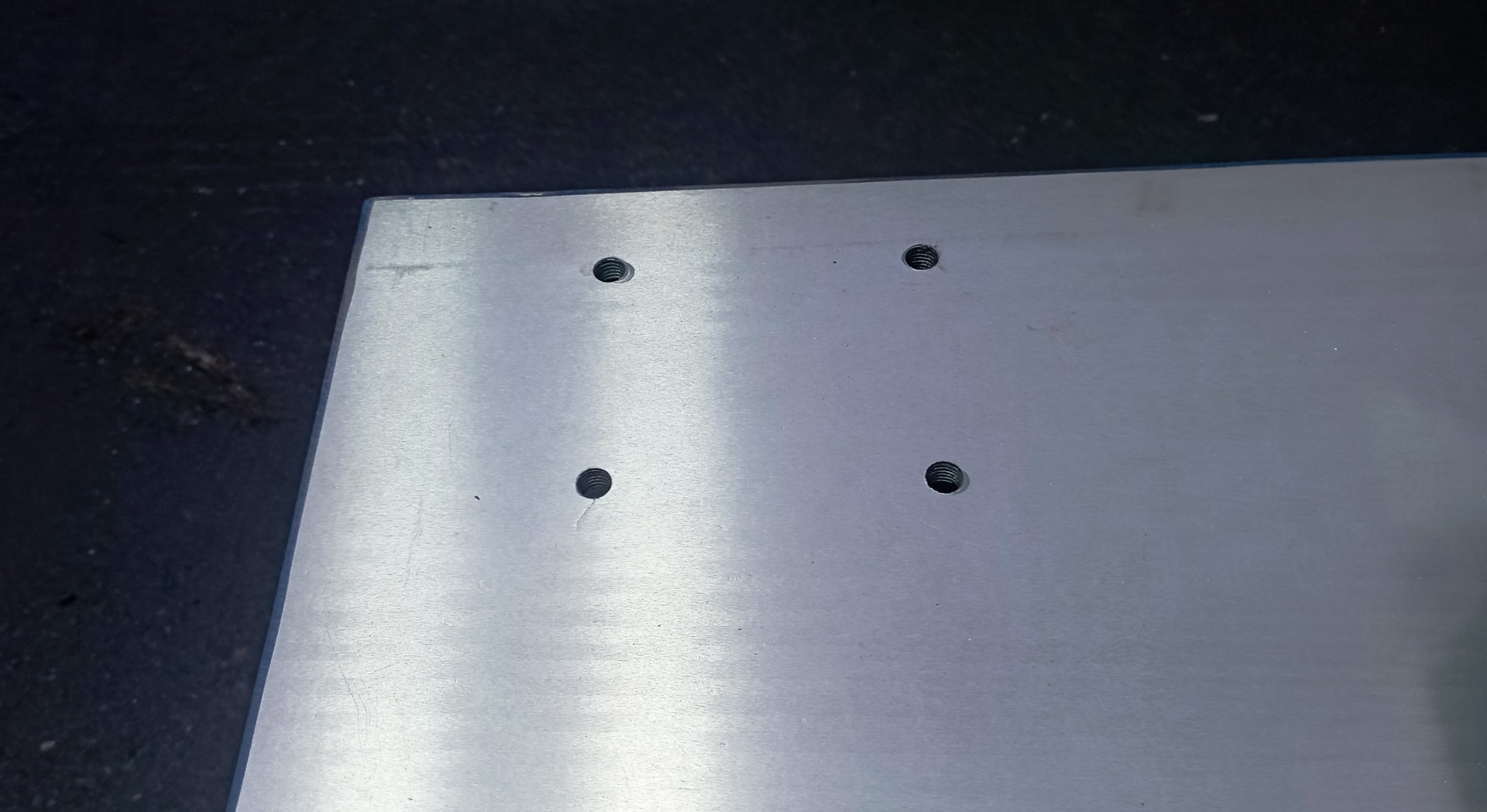

- наличие крепёжных отверстий под автоподатчик
Технические характеристики
|
Наименование |
Параметры |
|
Диаметр шпинделя, мм |
32 |
|
Максимальная высота фрезерования, мм |
120 |
|
Максимальный диаметр фрез, мм |
200 |
|
Вертикальный ход шпинделя, мм |
150 |
|
Наклон шпинделя, град. |
45 |
|
Частота вращения вала, об/мин |
6000, 8000, 10000 |
|
Размер рабочего стола |
1120х670 |
|
Диаметр патрубка под аспирацию, мм |
100 |
|
Мощность, кВт |
5,5 |
|
Габариты станка, мм |
980х1300х1100 |
|
Транспортные габариты, м |
1,4х1,0х1,1 |
|
Масса, кг |
500 |
- Мощность электродвигателя, кВт: 5,5
- Напряжение, В: 380
- Частота вращения шпинделя, об/мин:: 6000, 8000, 10000
- Диаметр инструмента, мм: 200
- Диаметр шпинделя, мм:: 32
- Максимальная высота фрезерования, мм: 120
- Максимальный диаметр фрез, мм: 200
- Масса, кг: 500
- Мощность, кВт: 5,5
- Размер рабочего стола, мм: 1130х670
