НАЗНАЧЕНИЕ:

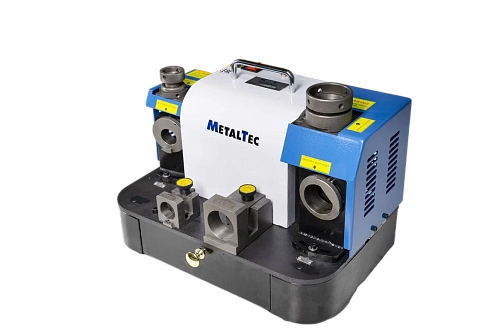

Заточной станок MetalTec M33 предназначен для заточки сверл из твердого сплава и инструментальных сталей диаметром 3 - 30 мм.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для металлообрабатывающих производств, а также производств по обработке полимерных материалов и пластиков, где применяются сверла из инструментальных сталей и твёрдых сплавов
Также станок рекомендуется для сервисных центров по заточке режущего инструмента.
ОСОБЕННОСТИ:
- Экономичен и практичен, имеет высокую экономию расхода и высокую эффективность в использовании.
- На станок установлен алмазный шлифовальный диск, обладающий точным углом заточки и длительным сроком эксплуатации.
- Станок оборудован регулируемой неподвижной точкой (неподвижным центром), которая, контролируя качество и точность изделия, продлевает срок службы сверла.

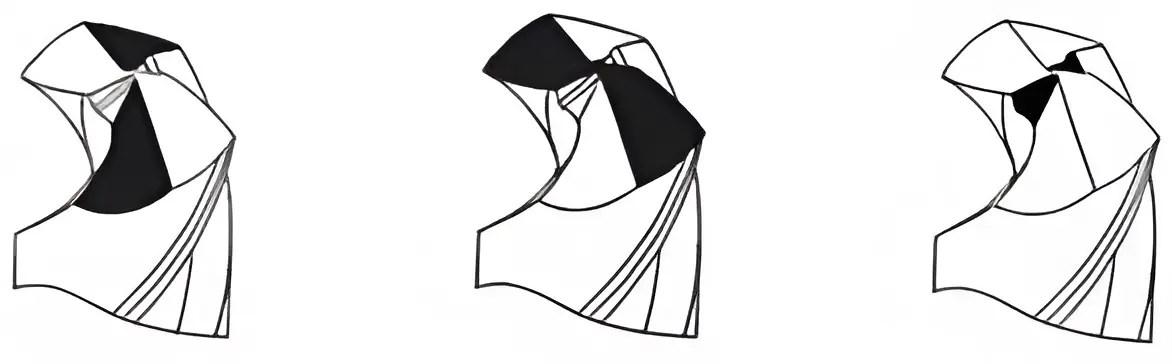

СХЕМА ОБРАБОТКИ:

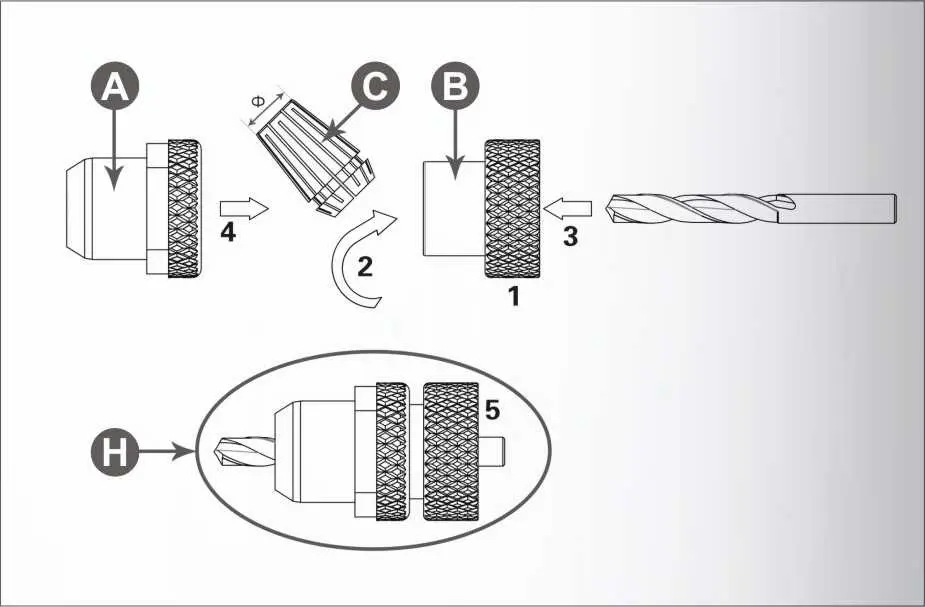

ПОРЯДОК ПОДГОТОВИТЕЛЬНЫХ РАБОТ ПЕРЕД ЗАТОЧКОЙ СВЕРЛ:

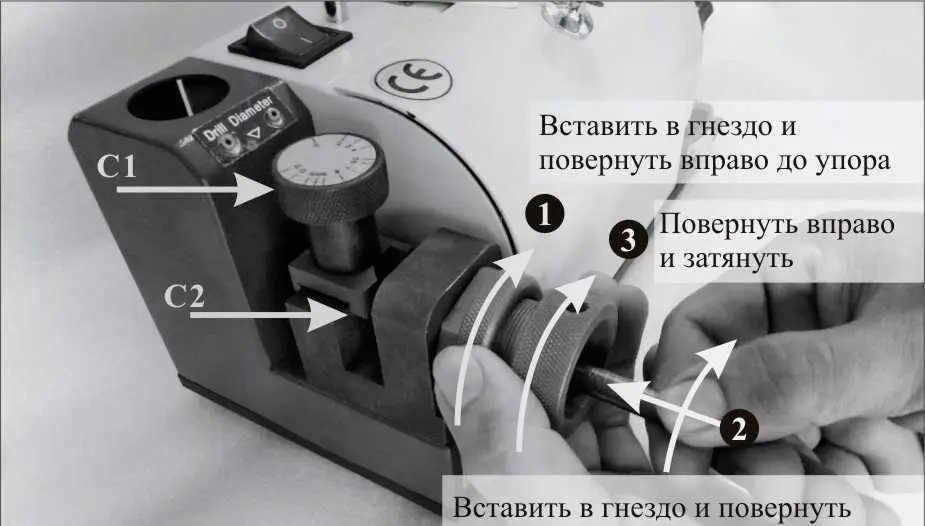

ФИКСИРОВАНИЕ ДЛИНЫ И УГЛА СВЕРЛА:

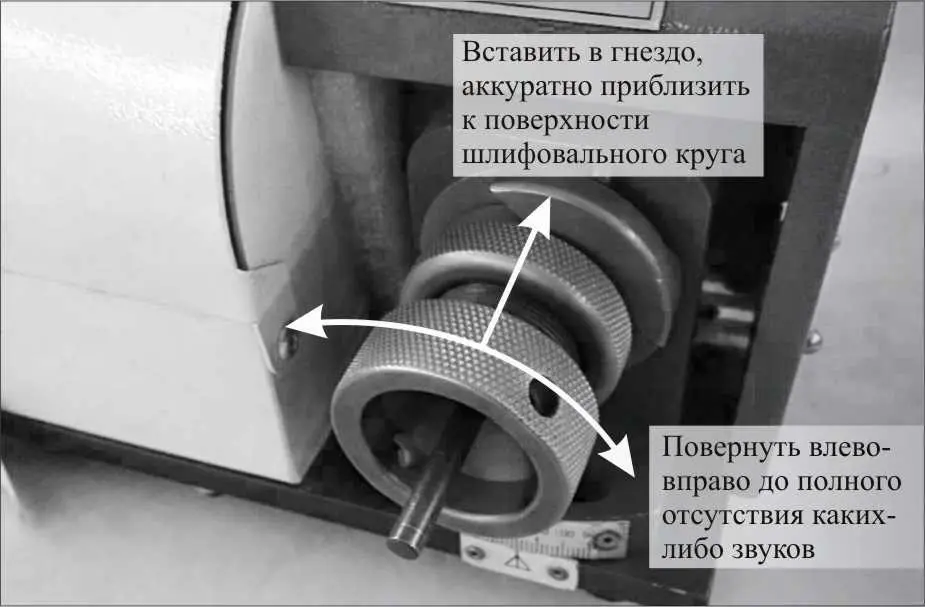

ЗАТОЧКА УГЛА ПРИ ВЕРШИНЕ СВЕРЛА:

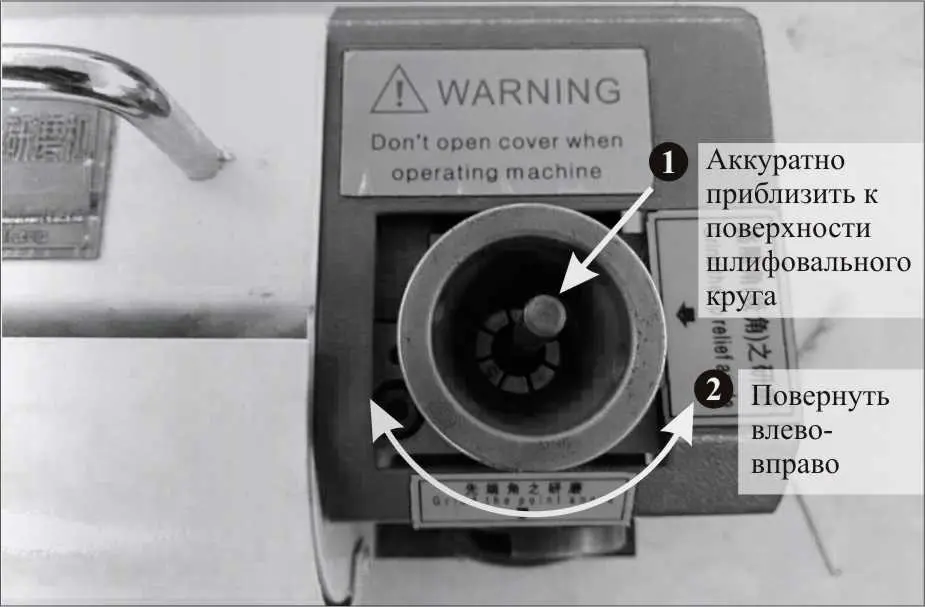

ЗАТОЧКА ЦЕНТРАЛЬНОЙ ТОЧКИ:
Модель
M33
Диапазон заточки, мм
3 - 30
Параметры патрона
ER20 / ER40
Скорость вращения, об/мин
5300
Угол при вершине сверла, °
90 - 145
Шлифовальный диск
CBN 230# (нерж. сталь)
Первый задний угол
(опционно SDC вольфрам. сталь)
Двигатель
Напряжение, В
220
Частота, Гц
50 / 60
Мощность, кВт
0,3
Габаритные размеры
Длина, мм
415
Ширина, мм
300
Высота, мм
355
Вес нетто, кг
31
Вес брутто, кг
37
Конструктивные особенности

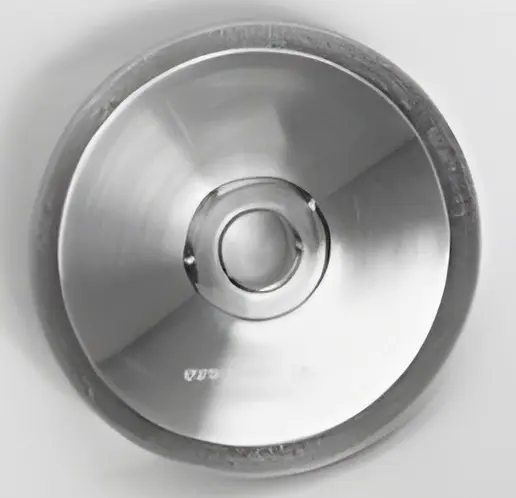

ШЛИФОВАЛЬНЫЙ КРУГ CBN (2 ШТ.)
ЦАНГИ ER20, ER40

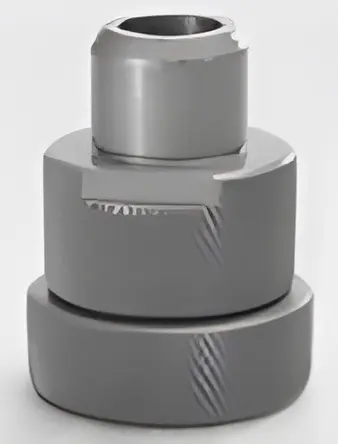

ЗАЖИМНОЙ ПАТРОН

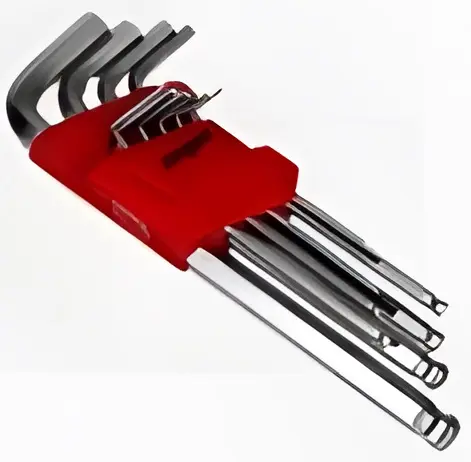

НАБОР ШЕСТИГРАННЫХ КЛЮЧЕЙ
Стандарт
166 950 ₽
13 506 ¥
- ШЛИФОВАЛЬНЫЙ КРУГ CBN (2 ШТ.)
- ЦАНГИ ER20, ER40
- ЗАЖИМНОЙ ПАТРОН
- НАБОР ШЕСТИГРАННЫХ КЛЮЧЕЙ

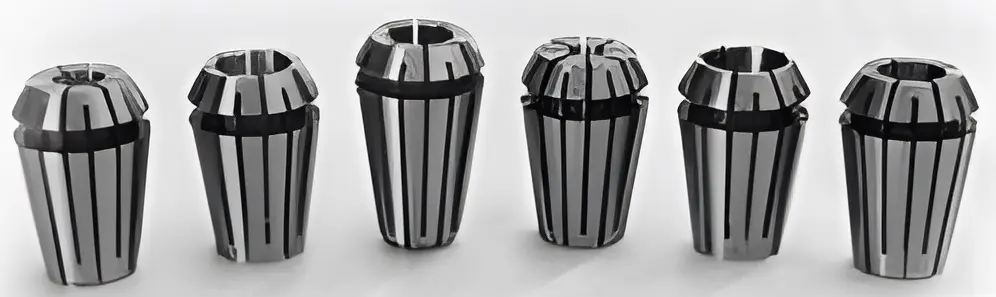

- ОПЦИОНАЛЬНЫЕ ЦАНГИ
