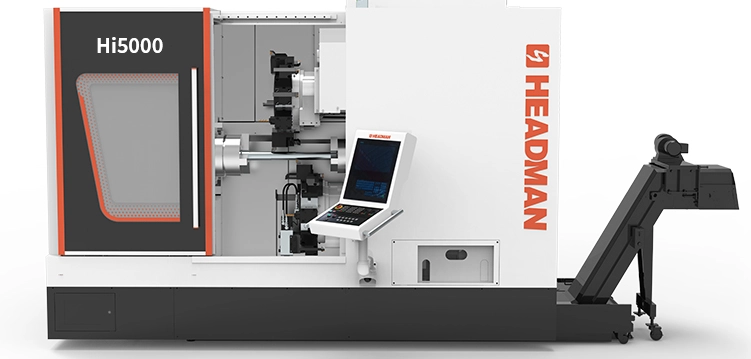

Высокоточный горизонтальный токарный обрабатывающий центр с двумя шпинделемя и двумя револьверными головками для одновременной обработки наружных поверхностей и внутренних отверстий. Верхняя (с осью Y) и нижняя револьверные головы оснащены функцией фрезерования.
Тип ЧПУ
|
SIEMENS 828D |
Диаметр патрона, дюйм
|
8 |
Максимальный устанавливаемый диаметр, мм
|
620 |
Максимальный диаметр обработки, мм
|
330 |
Максимальная длина обработки, мм
|
555 |
Диаметр отверстия в шпинделе, мм
|
62 |
Максимальный диаметр прутка, мм
|
51 |
Конус шпинделя
|
A2-6 |
Скорость вращения шпинделя, об/мин
|
5000 |
Скорость вращения контршпинделя, об/мин
|
5000 |
Мощность привода контршпинделя (пост. /макс.), кВт
|
11/15 |
Диаметр отверстия в контршпинделе, мм
|
62 |
Габариты (ДхШхВ), мм
|
3290 х 2200 х 2415 |
Перемещение по оси X1/Х2, мм
|
225 |
Перемещение по оси Z1/ Z2, мм
|
700/650 |
Перемещение по оси Y1/Y2, мм
|
50 |
Перемещение по оси W, мм
|
630 |
Мощность привода главного шпинделя (пост. /макс.), кВт
|
11/15 |
Макс. крутящий момент привода контршпинделя, Нм
|
240 |
Количество инструментов верхней револьверной головки, шт
|
12 |
Скорость вращения приводного инструмента верхней револьверной головки, об/мин
|
5000 |
Мощность приводного инструмента верхней револьверной головки, кВт
|
3,7 |
Количество инструментов нижней револьверной головки, шт
|
12 |
Скорость вращения приводного инструмента нижней револьверной головки, об/мин
|
5000 |
Мощность приводного инструмента нижней револьверной головки, кВт
|
3,7 |
