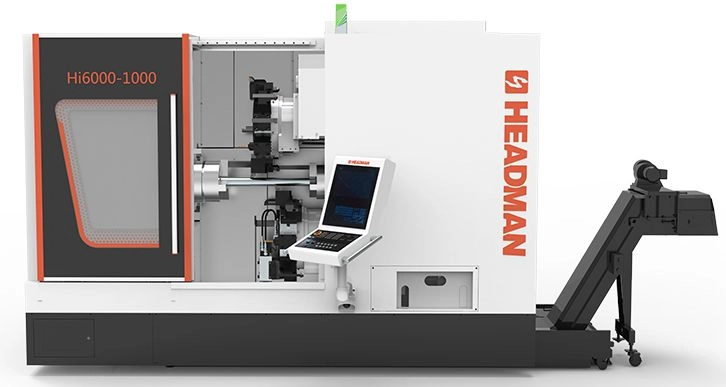

Высокоточный горизонтальный токарный обрабатывающий центр с двумя шпинделемя и одной или двумя револьверными головками для одновременной обработки наружных поверхностей и внутренних отверстий
|
Тип ЧПУ
|
SIEMENS 828D |
|
Диаметр патрона, дюйм
|
10 |
|
Максимальный устанавливаемый диаметр, мм
|
650 |
|
Максимальный диаметр обработки, мм
|
350 |
|
Максимальная длина обработки, мм
|
1050 |
|
Диаметр отверстия в шпинделе, мм
|
91 |
|
Максимальный диаметр прутка, мм
|
74 |
|
Конус шпинделя
|
А2-8 |
|
Скорость вращения шпинделя, об/мин
|
4000 |
|
Скорость вращения контршпинделя, об/мин
|
5000 |
|
Мощность привода контршпинделя (пост. /макс.), кВт
|
11/15 |
|
Диаметр отверстия в контршпинделе, мм
|
62 |
|
Габариты (ДхШхВ), мм
|
3820 х 2325 х 2470 |
|
Перемещение по оси X1/Х2, мм
|
245/225 |
|
Перемещение по оси Z1/ Z2, мм
|
1050/1050 |
|
Перемещение по оси Y1/Y2, мм
|
55 |
|
Перемещение по оси W, мм
|
1000 |
|
Мощность привода главного шпинделя (пост. /макс.), кВт
|
22/26 |
|
Макс. крутящий момент привода контршпинделя, Нм
|
240 |
|
Количество инструментов верхней револьверной головки, шт
|
12 |
|
Скорость вращения приводного инструмента верхней револьверной головки, об/мин
|
5000 |
|
Мощность приводного инструмента верхней револьверной головки, кВт
|
3,7 |
|
Количество инструментов нижней револьверной головки, шт
|
12 |
