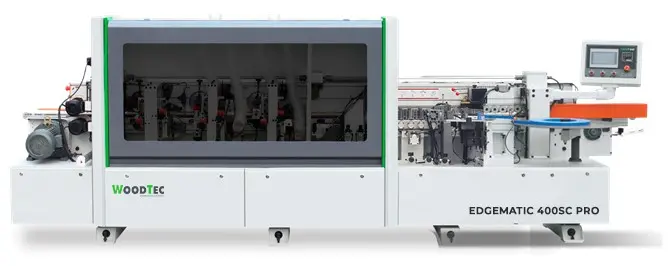

Станок для облицовывания кромок мебельных деталей WoodTec EdgeMatic 400SС PRO

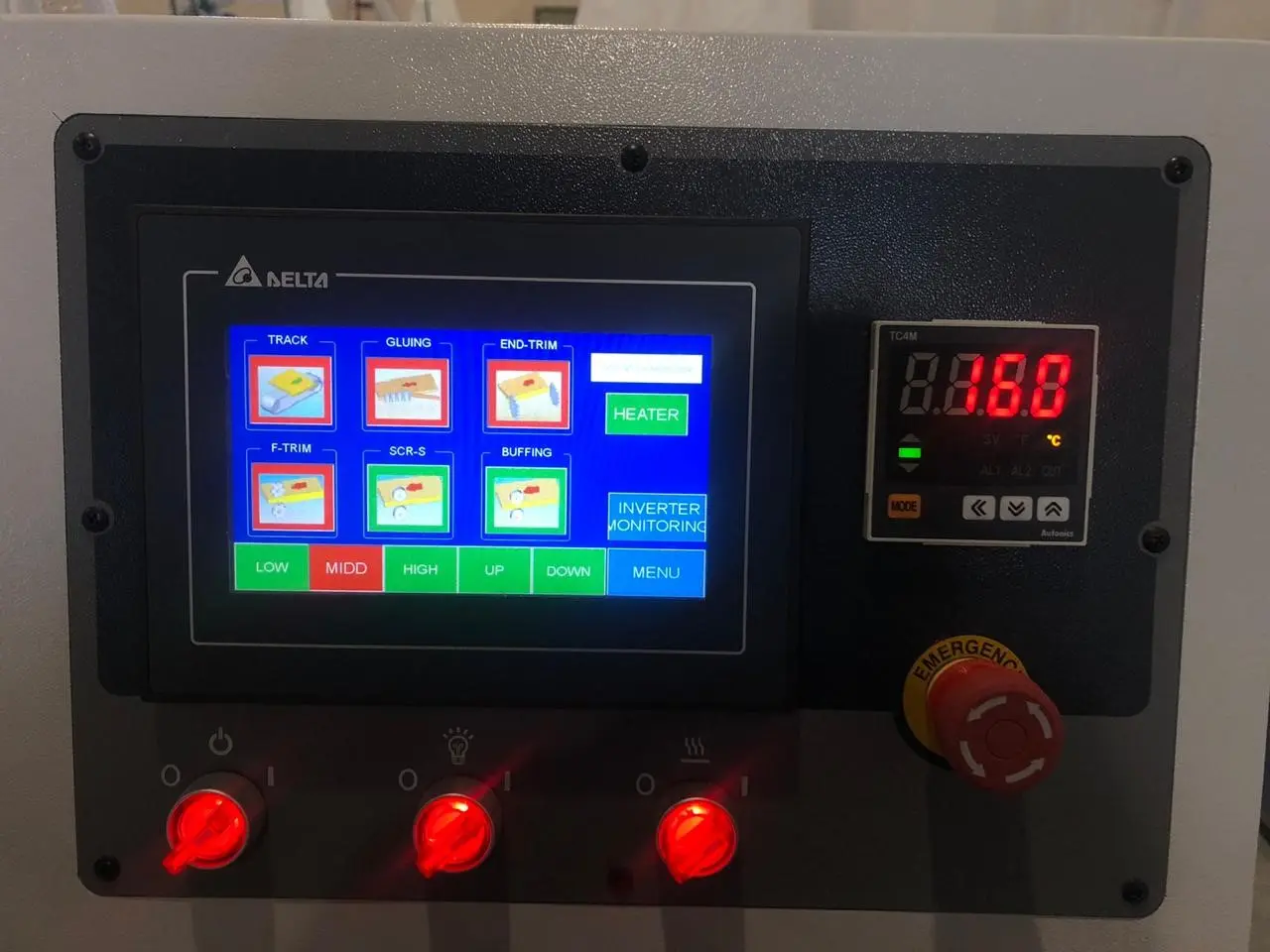

ПАНЕЛЬ УПРАВЛЕНИЯ

Перенастройка на 2 вида кромки одним нажатием на эконки на мониторе

Управление осуществляется с помощью пульта с монитором «Touch Screen».

Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.

Простое и понятное включение всех узлов.

В случае неисправности на дисплее появляется описание неисправности.

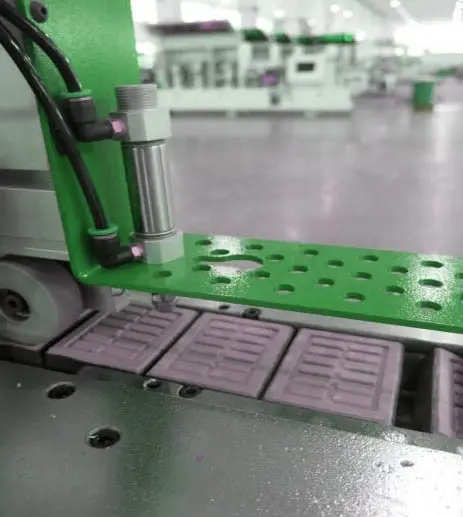

БЛОКИРОВКА ПОДАЧИ

Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками.

Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты.

КЛЕЕНАНОСЯЩИЙ УЗЕЛ

Ванна имеет верхнее расположение и предплавитель. В станине сделана специальная емкость для клея EVА.

Возможно подключить PUR – станцию.

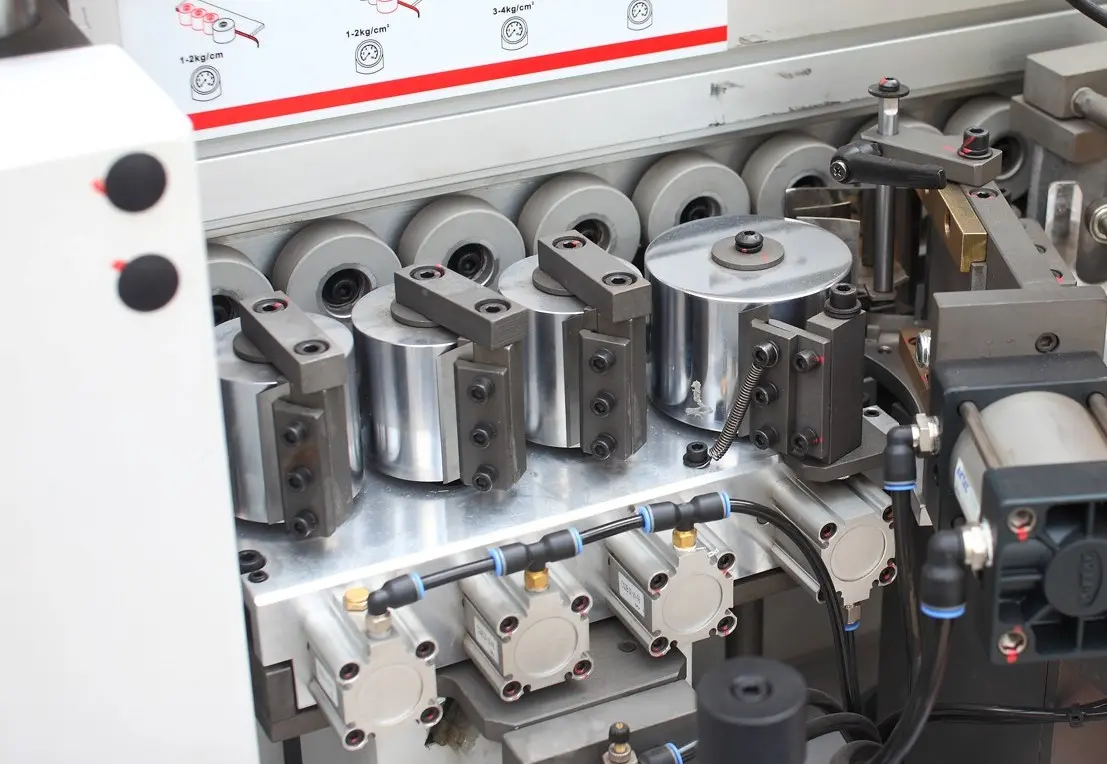

ЗОНА ПРИЖИМА

Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала.

Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически с помощью пружины, то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки.

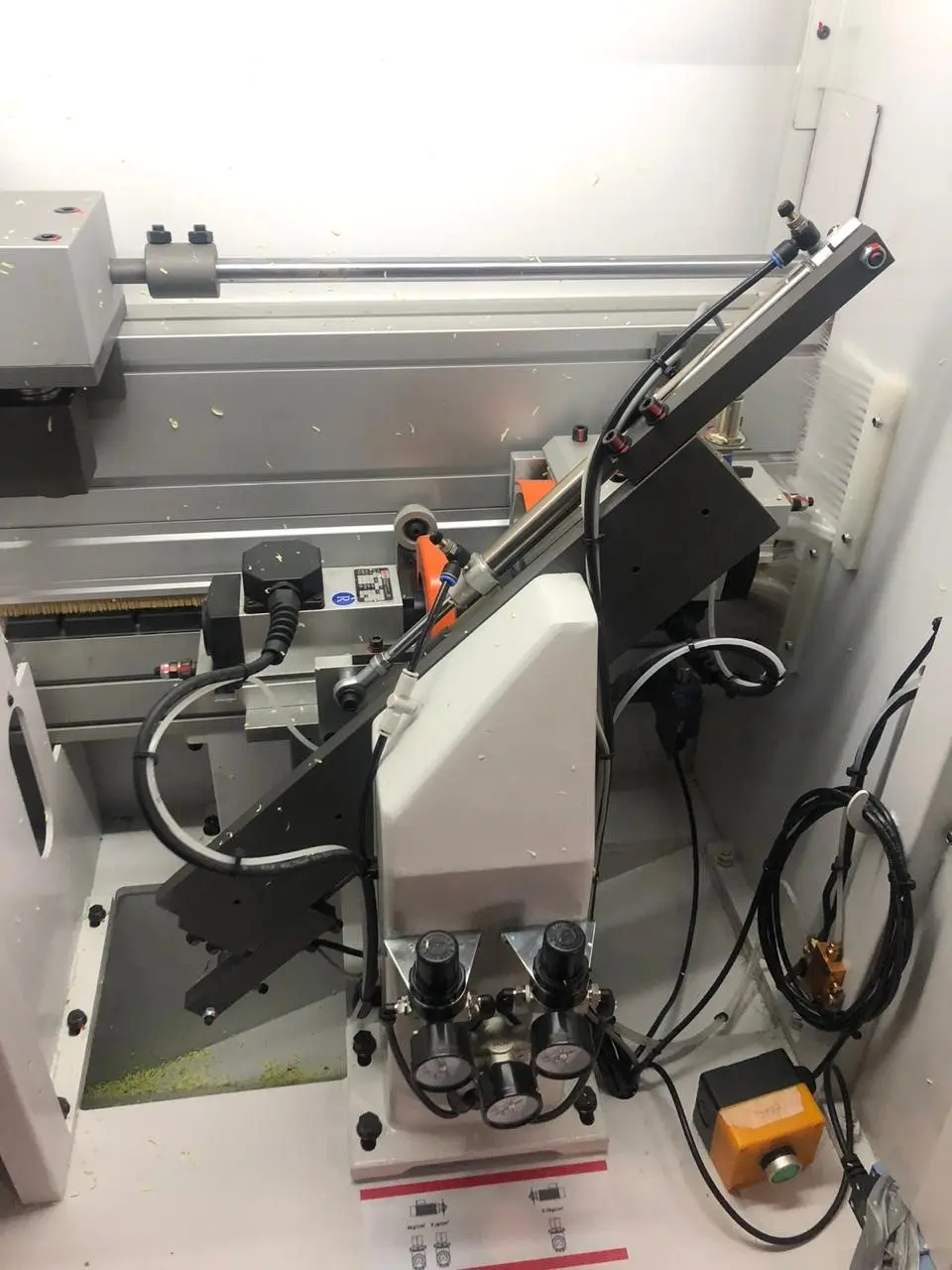

ТОРЦОВОЧНЫЙ УЗЕЛ

Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность.
Оснащен 2 торцовочными пилами диаметром

НАСТРОЙКА

Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел.

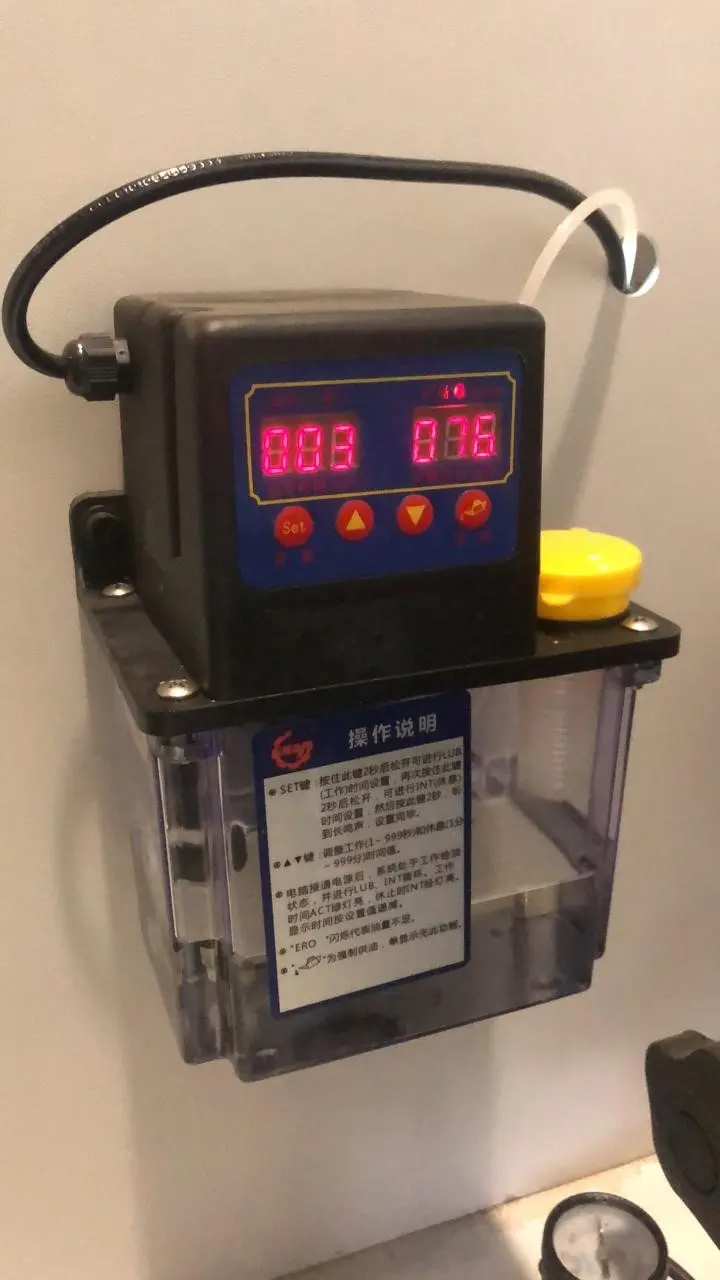

ОБСЛУЖИВАНИЕ

Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором.

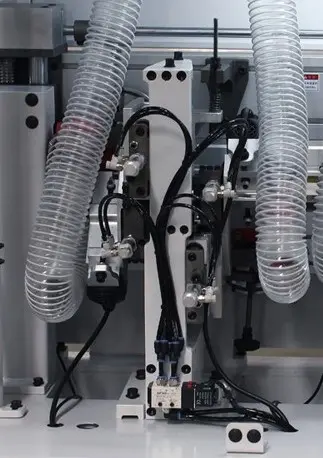

ЧИСТОВОЙ ФРЕЗЕРНЫЙ УЗЕЛ

Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала.

Автоматическая перенастройка узла с помощью пневматики на 2 типа кромки.
Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления.
Экономия времени на перенастройку.

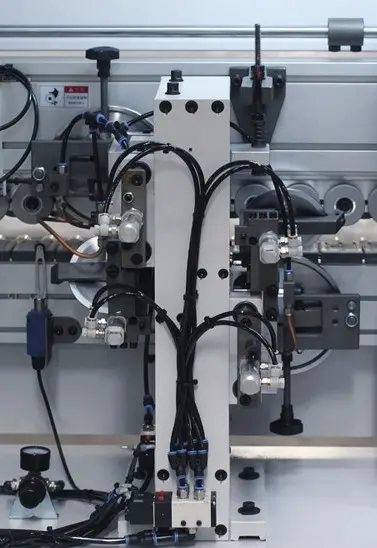

УЗЕЛ РАДИУСНОЙ ЦИКЛИ

Автоматическая перенастройка узла с помощью пневматики на 2 типа кромки.
Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления.
Экономия времени на перенастройку.

Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.

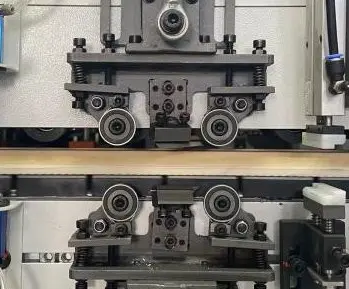

УЗЕЛ ПЛОСКОЙ ЦИКЛИ

Предназначен для удаления остатков клея с клеевого соединения.

С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеживать профиль детали.

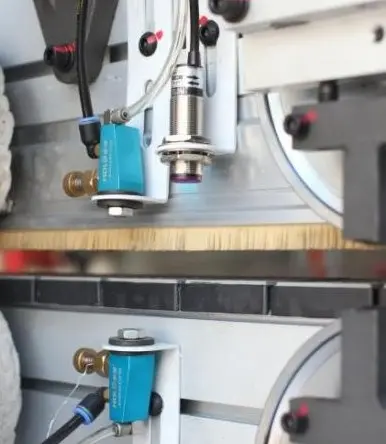

УЗЕЛ ОЧИЩАЮЩЕЙ ЖИДКОСТИ

2 форсунки одновременно наносят жидкость сверху и снизу заготовки;
Регулировка подачи необходимого количества жидкости.
Улучшает качество обработанной детали и обладает антистатическим эффектом.

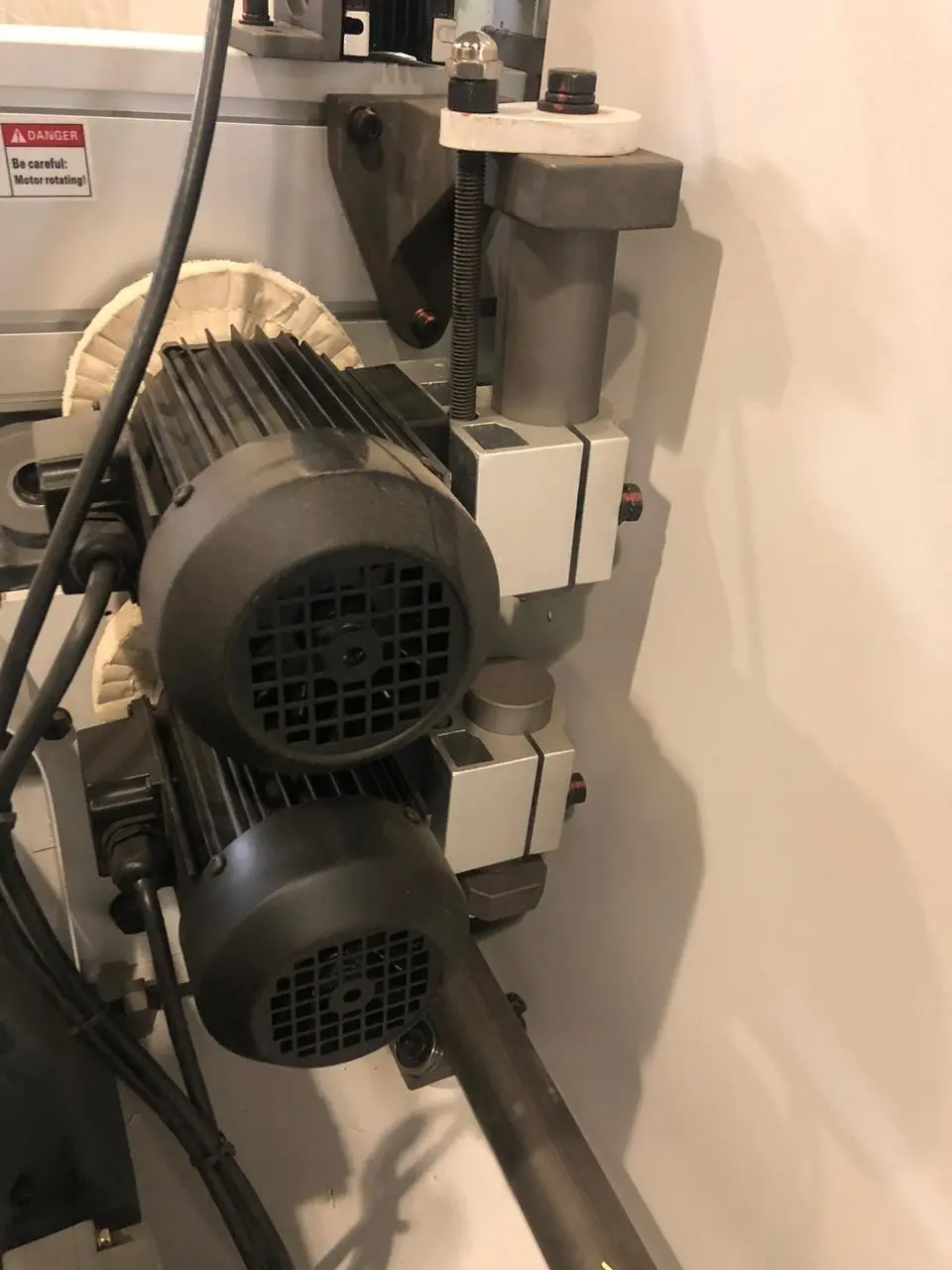

ПОЛИРОВАЛЬНЫЙ УЗЕЛ

Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска.

Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.

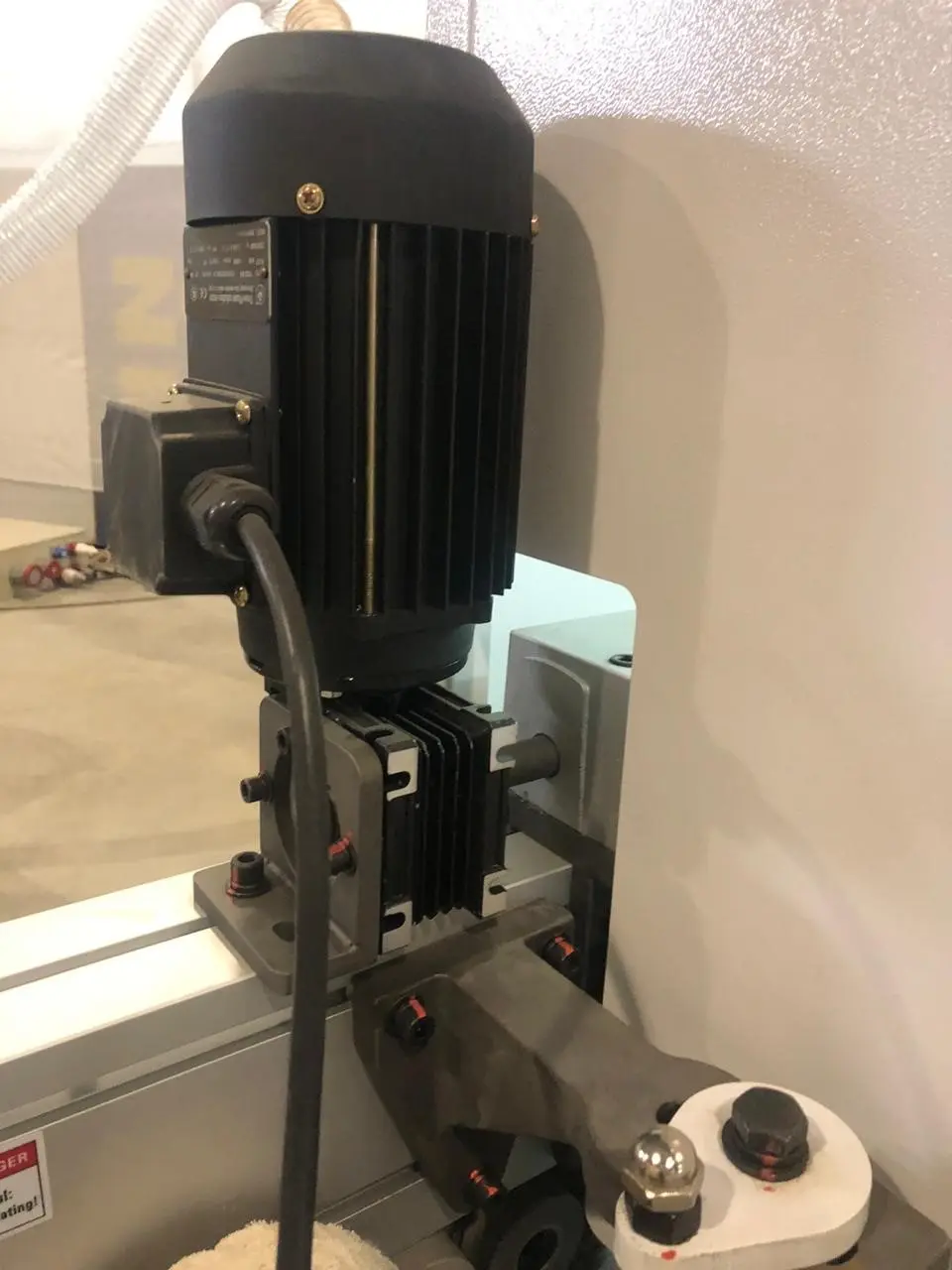

ПОДЪЕМ ПРИЖИМНОЙ БАЛКИ

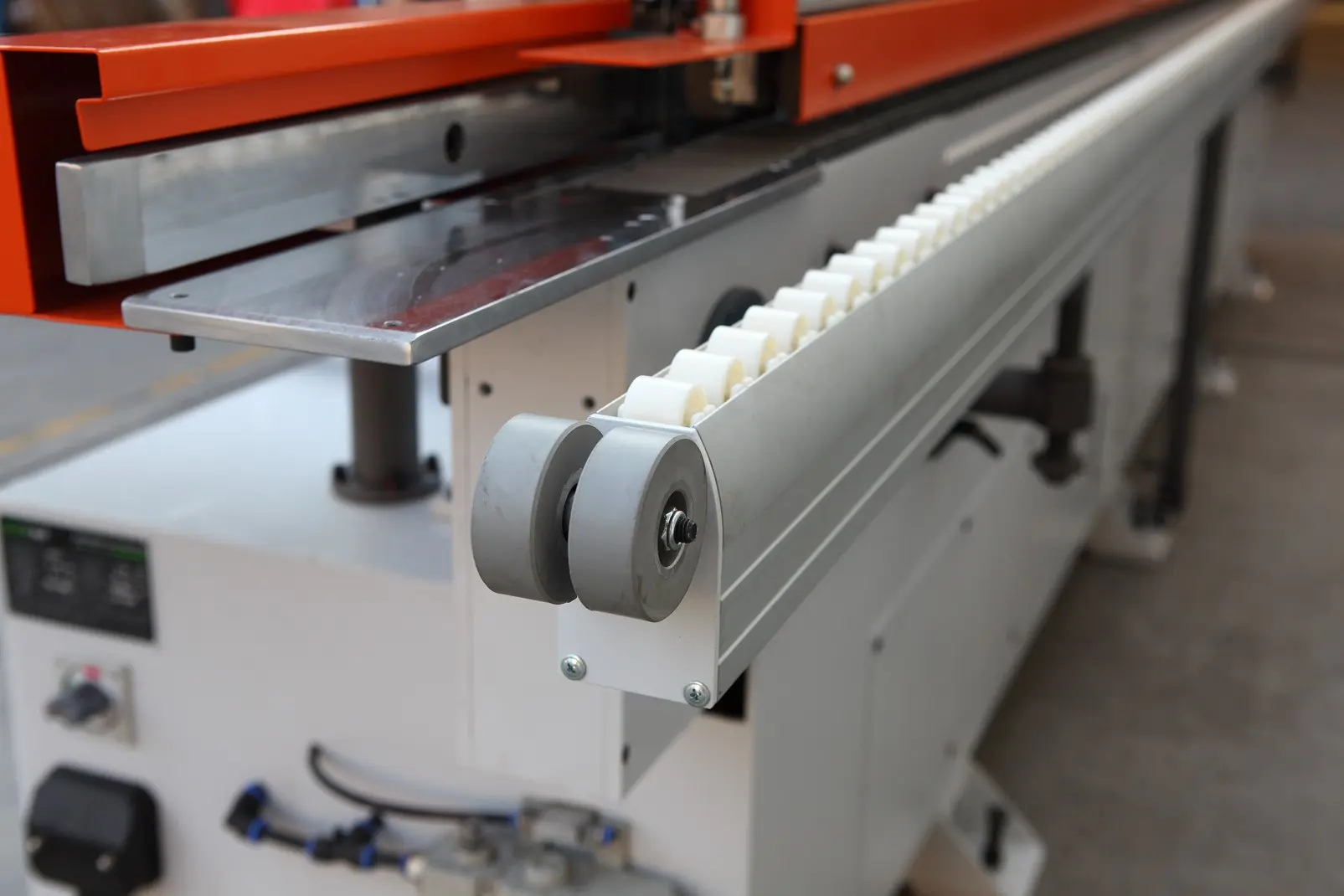

ПОДДЕРЖКА ЗАГОТОВКИ

Балка снабжена резиновым колесом до и после вспомогательной балки, чтобы предотвратить попадание и выход пластины из материала
