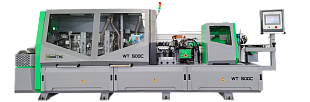

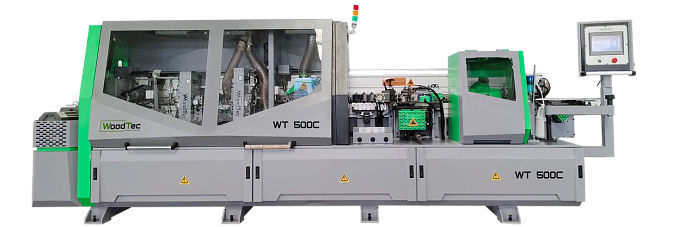

Станок для облицовывания кромок мебельных деталей WOODTEC WT-500С

ПАНЕЛЬ УПРАВЛЕНИЯ

Управление осуществляется с помощью пульта с монитором «Touch Screen».
Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. Простое и понятное включение всех узлов.
В случае неисправности на дисплее появляется описание неисправности.

БЛОКИРОВКА ПОДАЧИ

Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками. Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты.

ПОДАЧА РАЗДЕЛЯЮЩЕЙ ЖИДКОСТИ

Узел подачи разделяющей жидкости, расположен перед узлом предварительного фрезерования торца заготовки и предназначен предотвратить налипания клея на поверхность панели;
2 форсунки одновременно наносят жидкость сверху и снизу заготовки;
Регулировка подачи необходимого количества жидкости.
Улучшает обработку детали на последующих узлах.

УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ

Для предварительной прифуговки заготовки перед приклеиванием кромки.
Необходим для удаления сколов и ступеньки от подрезной пилы.
Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Укомплектован алмазными фрезами φ125xφ30xH50

ИНФРАКРАСНАЯ ЛАМПА НАГРЕВА

Предварительный нагрев торца заготовки создает нужную основу для качественной приклейки кромки.
Особо актуальна в холодный период времени.

КЛЕЕНАНОСЯЩИЙ УЗЕЛ

Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли.
Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки.

ЗОНА ПРИЖИМА

Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку.
С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала.
Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали.

ТОРЦОВОЧНЫЙ УЗЕЛ

Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность. Оснащен 2 торцовочными пилами φ104x3.0x22x30T

НАСТРОЙКА

Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел.

ОБСЛУЖИВАНИЕ

Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором.

ЧИСТОВОЙ ФРЕЗЕРНЫЙ УЗЕЛ

Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала.
Автоматическая перенастройка узла с помощью пневматики на разные типы кромки. Быстрое и удобное позиционирование узла в рабочей зоне.
Экономия времени на перенастройку. Узел оснащен фрезами φ69xφ20xH13x6T

УЗЕЛ РАДИУСНОЙ ЦИКЛИ

Автоматическая перенастройка узла с помощью пневматики на разные типы кромки.
Быстрое и удобное позиционирование узла в рабочей зоне. Экономия времени на перенастройку.
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.

УЗЕЛ ПЛОСКОЙ ЦИКЛИ

Предназначен для удаления остатков клея с клеевого соединения.

ПОДАЧА ОЧИЩАЮЩЕЙ ЖИДКОСТИ

2 форсунки одновременно наносят жидкость сверху и снизу заготовки;
Регулировка подачи необходимого количества жидкости.
Улучшает качество обработанной детали и обладает антистатическим эффектом.

ПОЛИРОВАЛЬНЫЙ УЗЕЛ

Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска.
Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.

Мотор-редуктор 2,2 kW

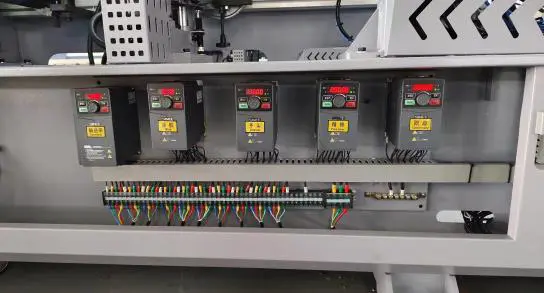

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ

выполнены в соответствии стандартам СЕ.
