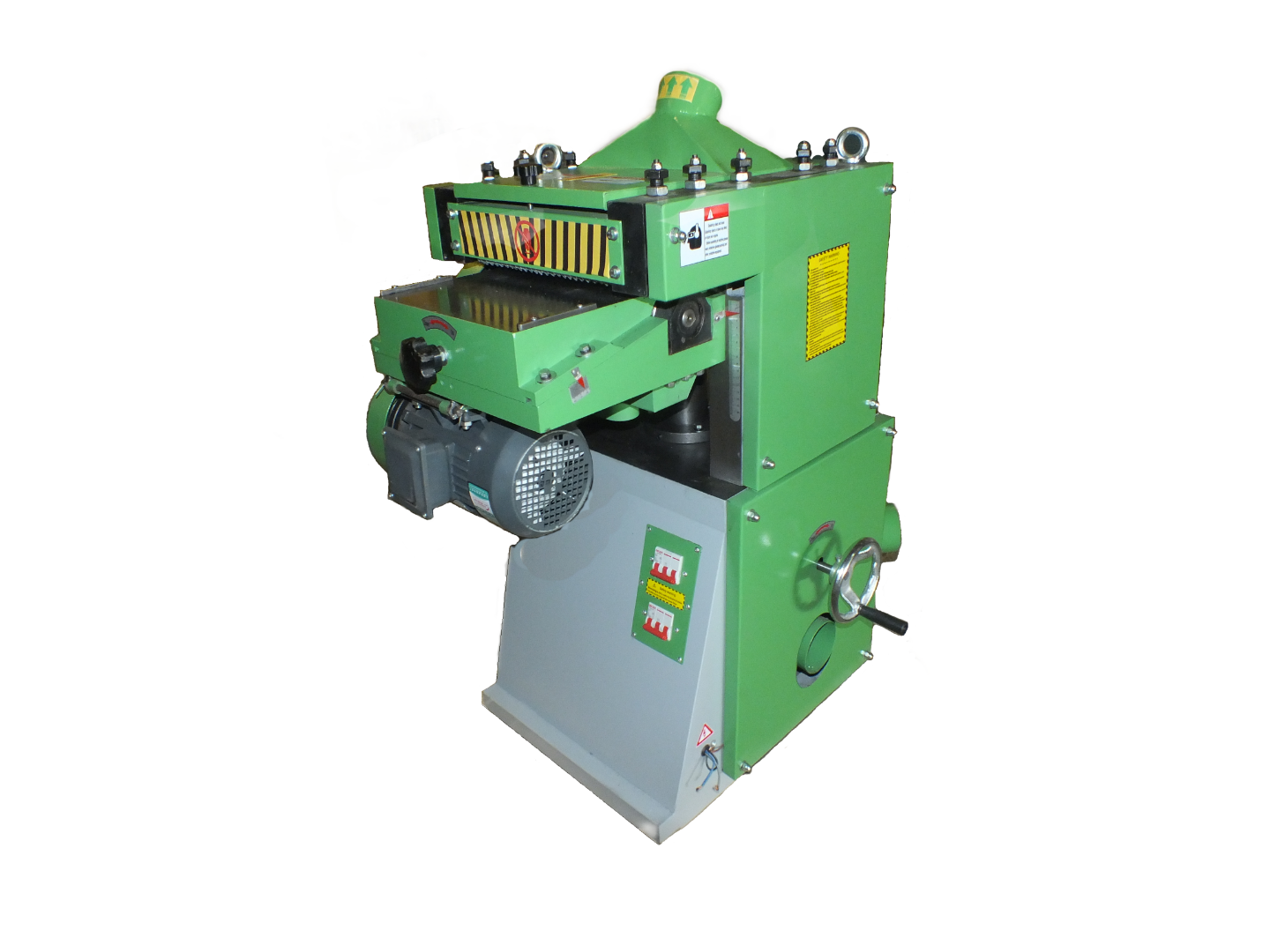

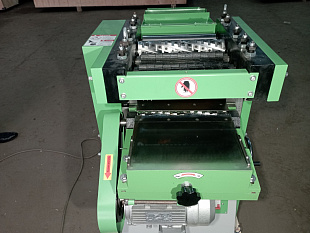

Назначение:
Предназначены для продольного двухстороннего фрезерования в размер по толщине плоских заготовок из древесины.
Используется на предприятиях и цехах по производству столярно-строительных изделий, клееных щитов, производству мебели, деревянного домостроения и других деревообрабатывающих производствах.
Отличительные особенности станка:

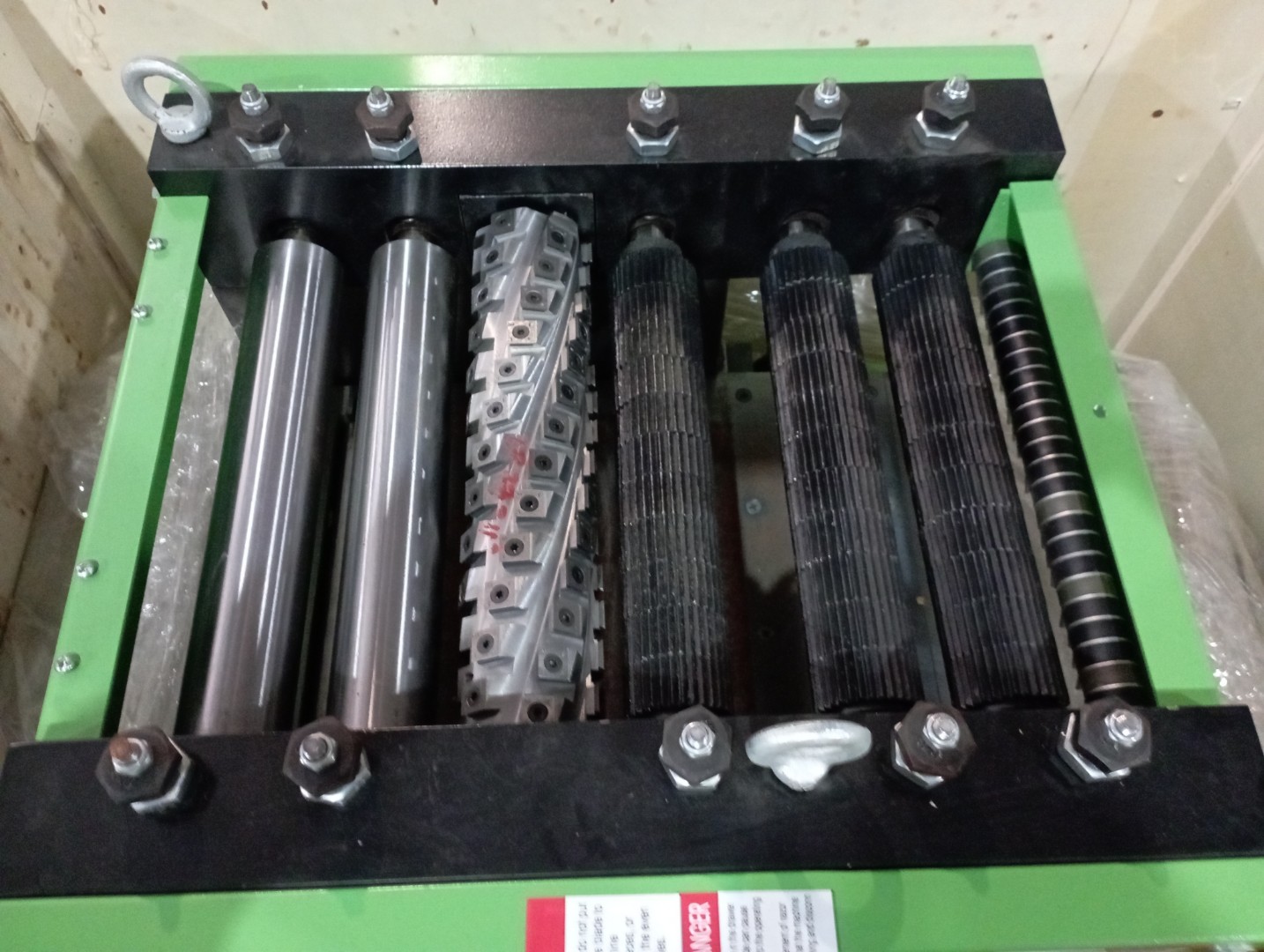

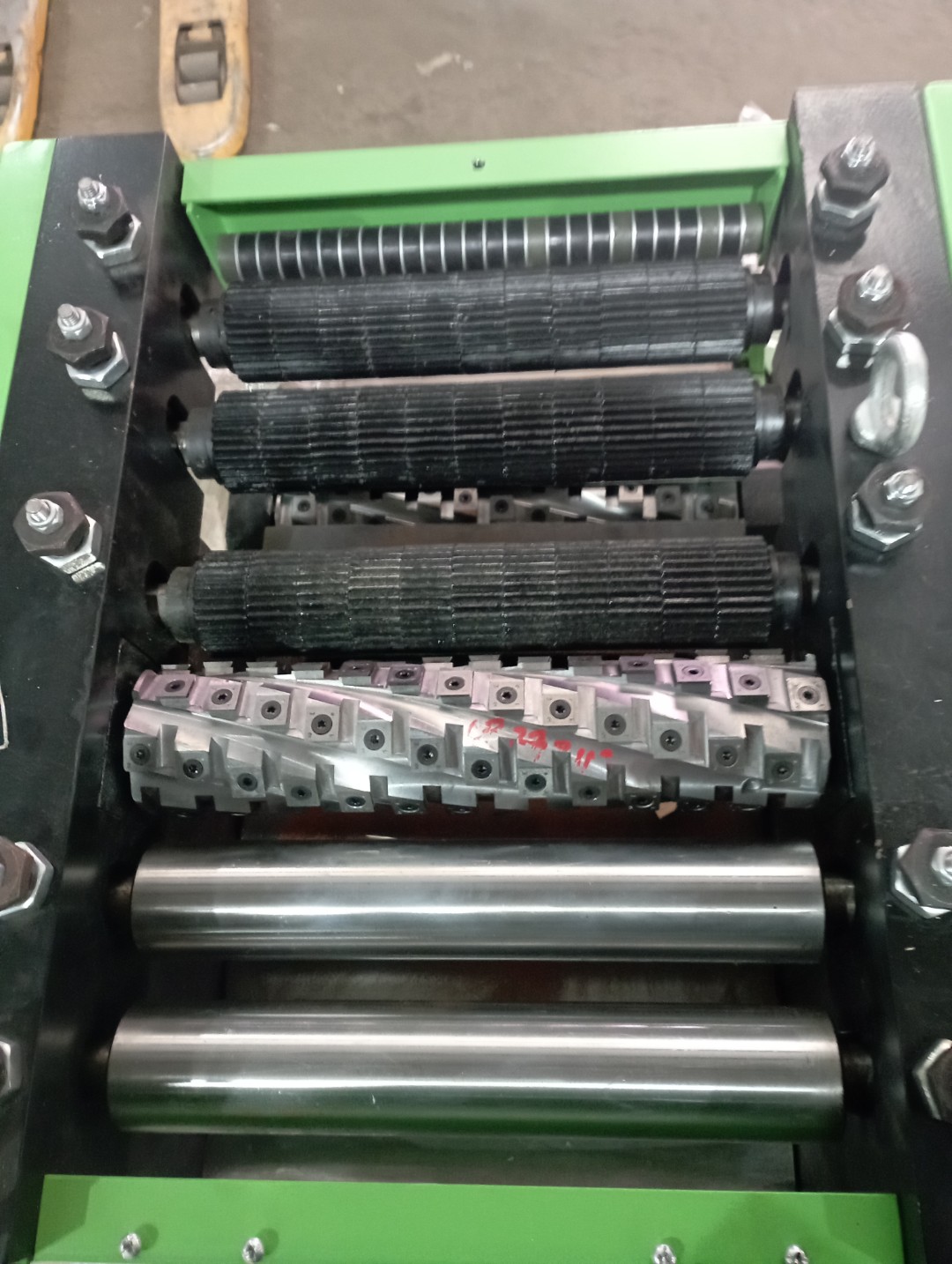

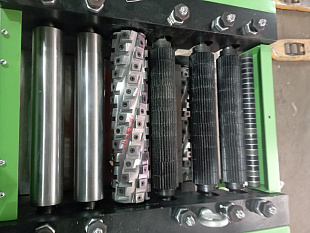

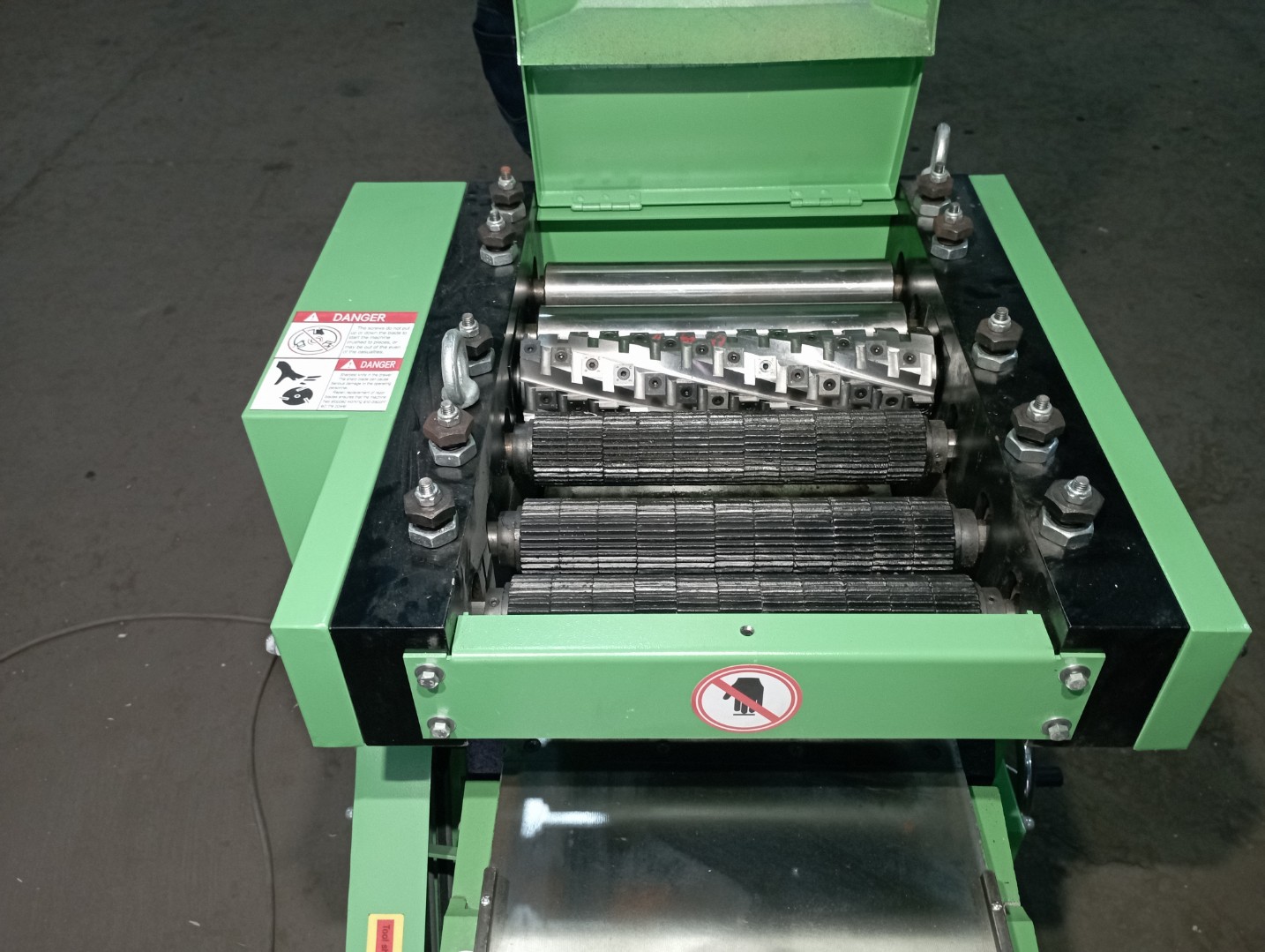

- Шейперные ножевые барабаны (кукуруза)
- Двухсторонняя обработка заготовки за один проход;
- Высокие обороты ножевого вала;
- Высокая скорость подачи заготовки;
- Мощная жесткая литая станина;
- Надежный чугунный литой стол;

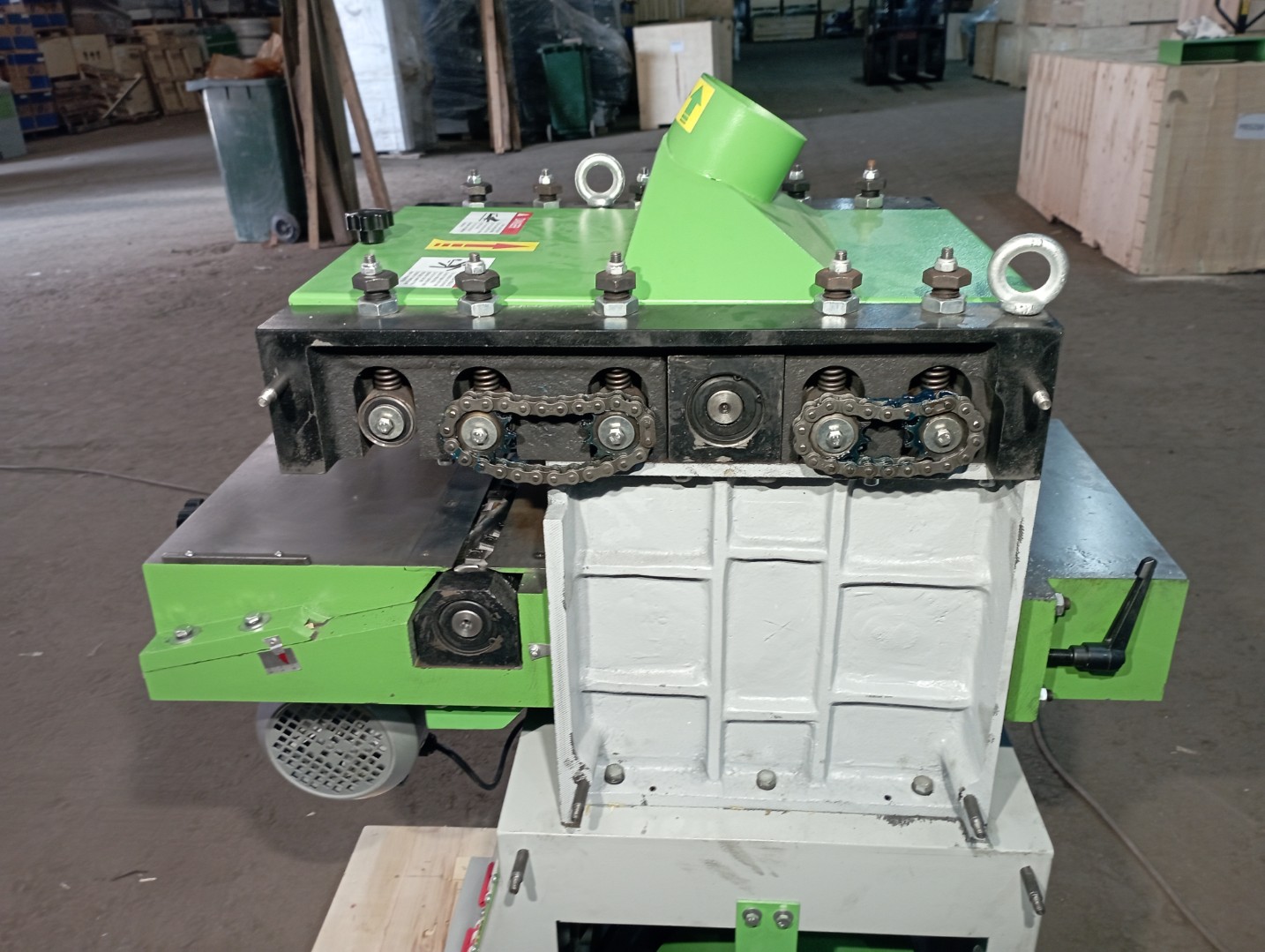

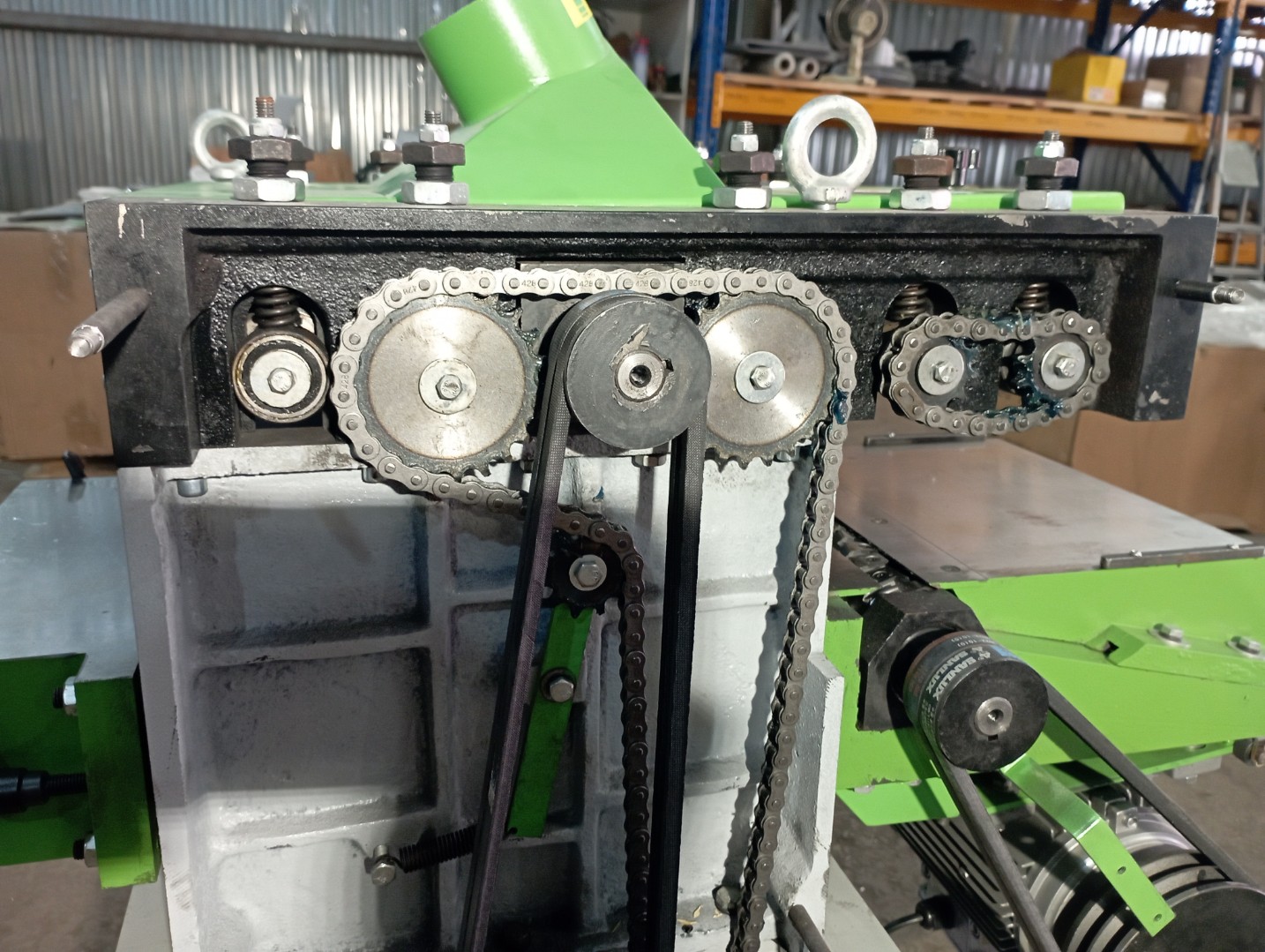

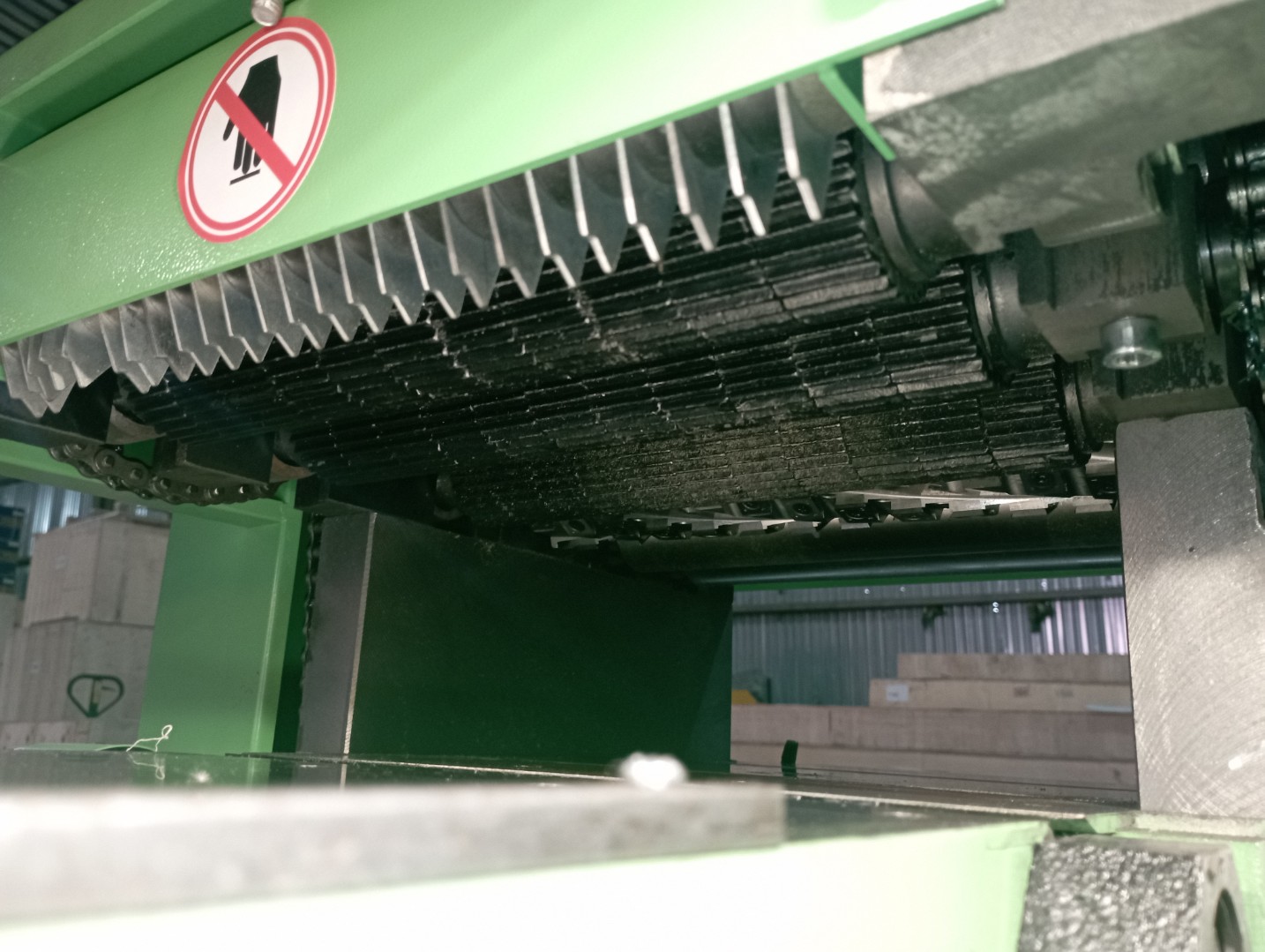

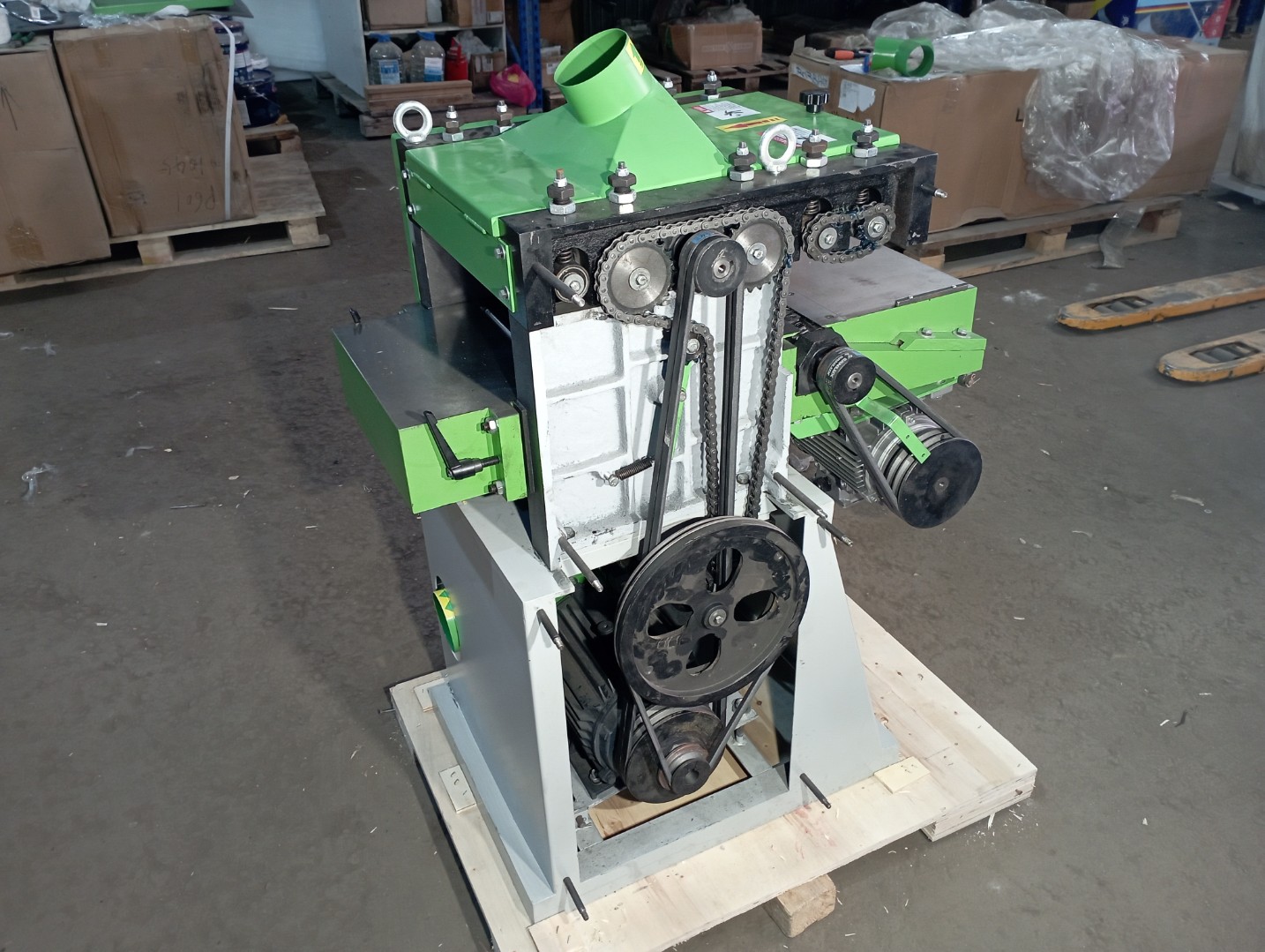

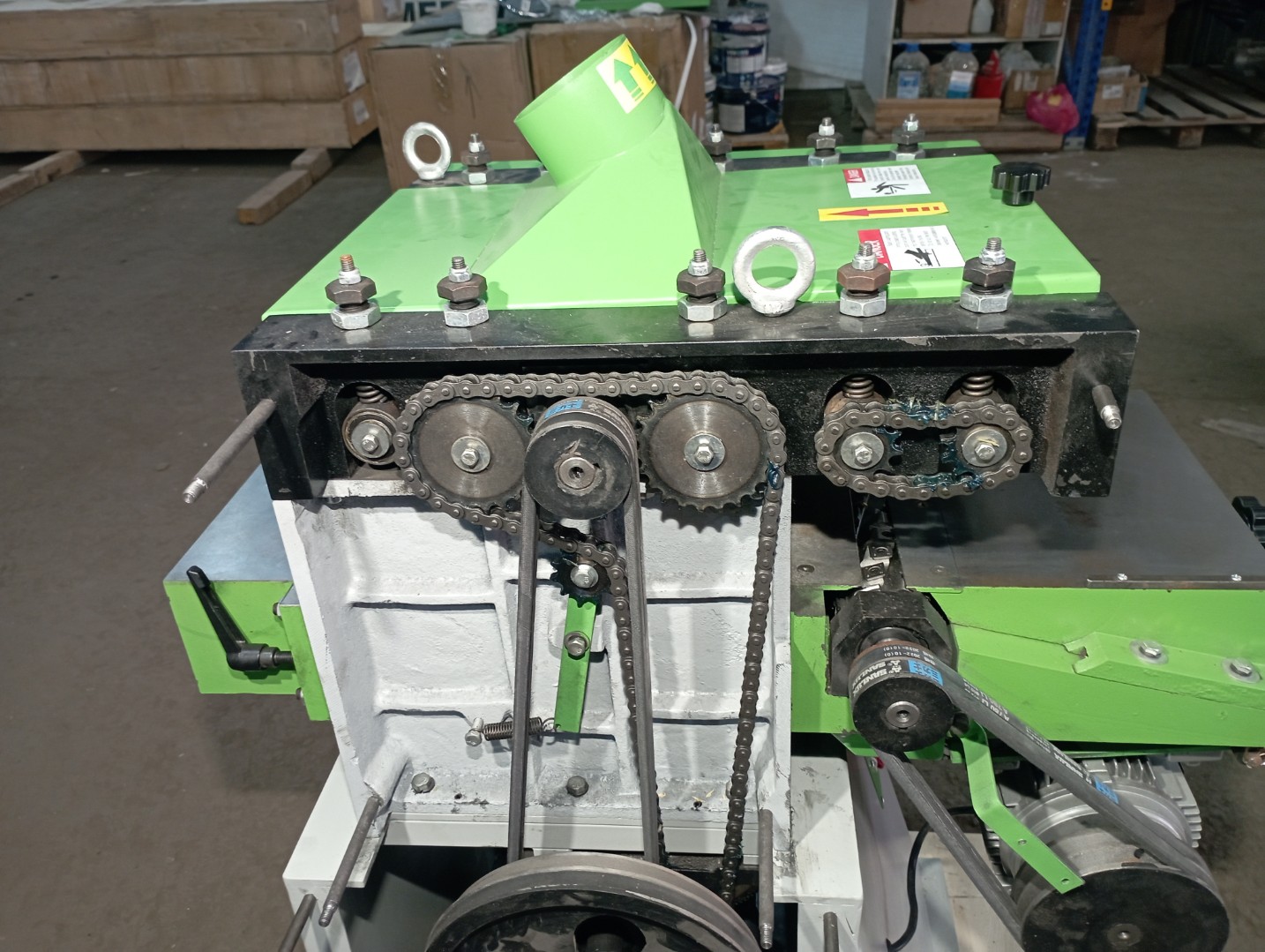

- Простая и надежная конструкция механизма подачи с цепным приводом;

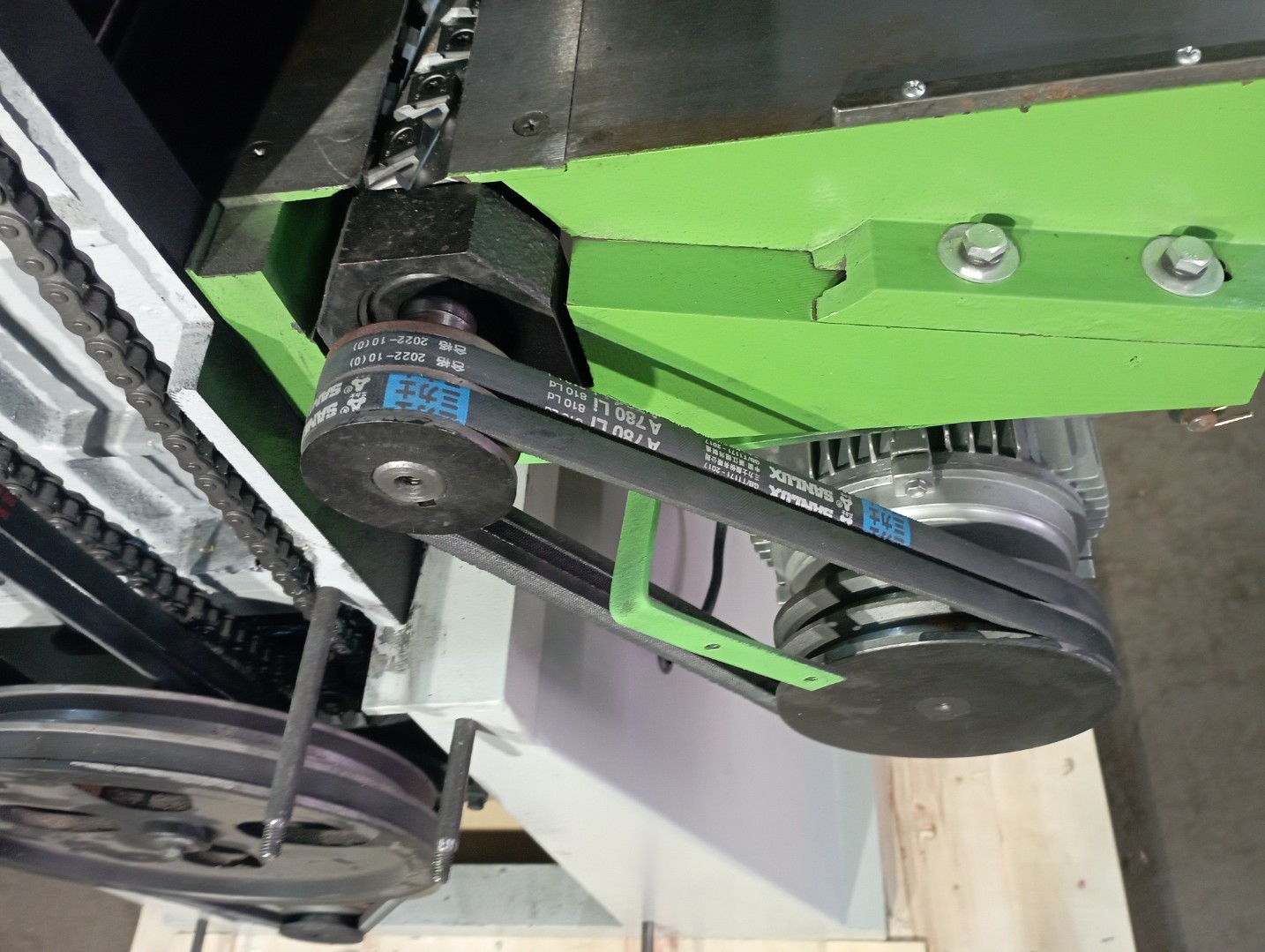

- Привод ножевого вала от электродвигателя через ременную передачу;
- Удобная, точная регулировка высоты рабочего стола.
Технические характеристики
|
Наименование |
Параметры |
|
Максимальная ширина обрабатываемой детали, мм |
410 |
|
Максимальная толщина обрабатываемой детали, мм |
150 |
|
Минимальная длина обрабатываемой детали, мм |
280 |
|
Максимальная толщина снимаемого слоя верхнего вала, мм |
3 |
|
Максимальная толщина снимаемого слоя нижнего вала, мм |
2 |
|
Скорость вращения ножевого вала, об/мин |
7000 |
|
Количество ножей в ножевом барабане, шт. |
102 |
|
Размер ножей, мм |
15х15х2.5 |
|
Скорость подачи материала, м/мин |
7, 10 |
|

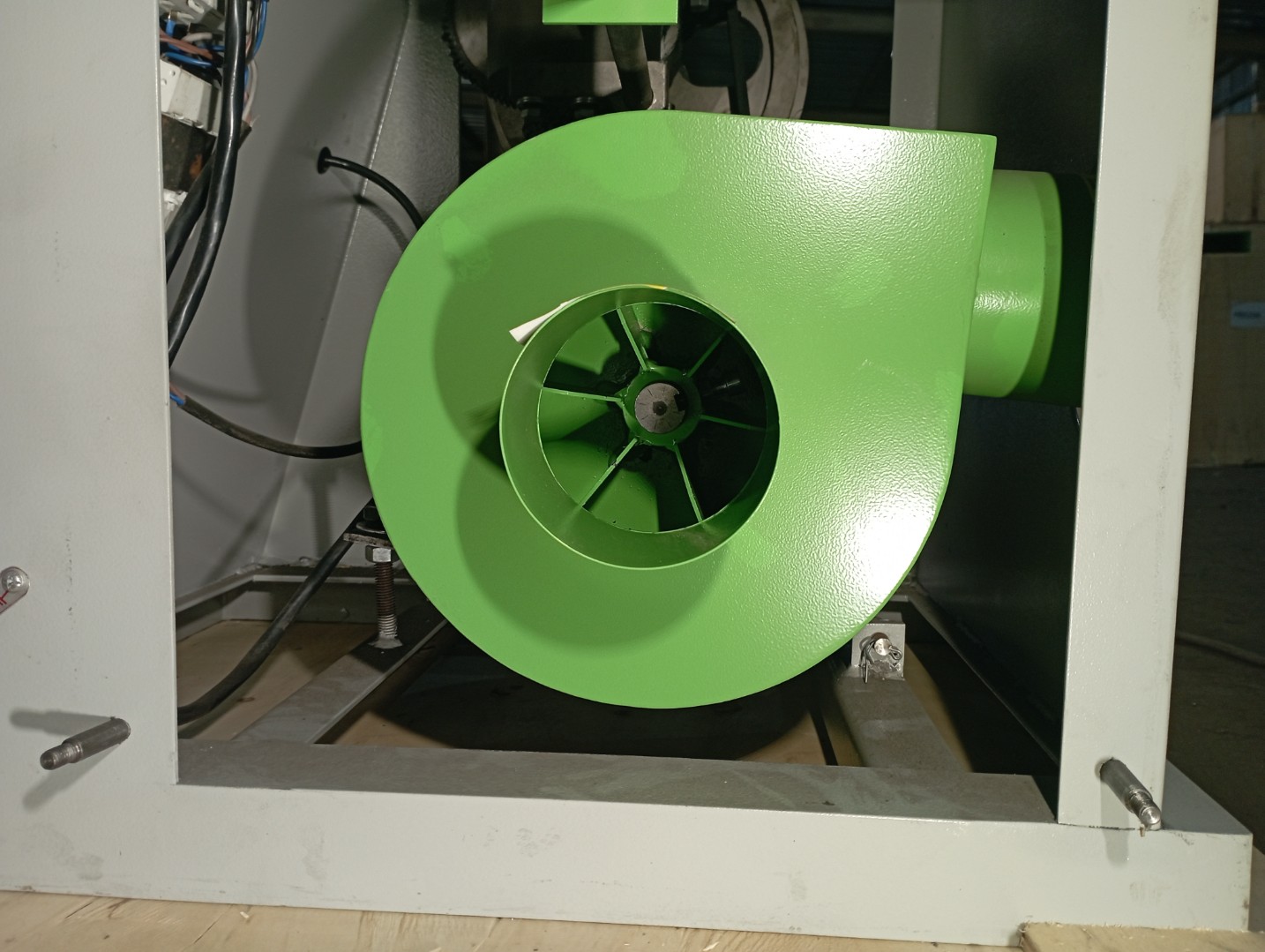

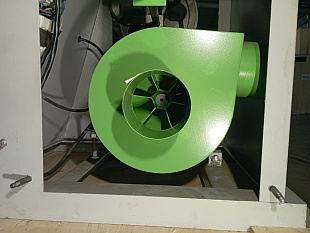

Диаметр патрубков для удаления стружки, мм |
100 |
|
Количество патрубков, шт. |
3 |
|
Мощность двигателя верхнего вала, кВт |
4,0 |
|
Мощность двигателя нижнего вала, кВт |
2,2 |
|
Суммарная мощность электродвигателей, кВт |
6,2 |
|
Габариты, мм |
870х1000х1200 |
|
Транспортные габариты (ящик) м |
0,8х0,9х1,25 |
|
Масса, кг |
390 |
- Напряжение: 380 Вольт
- Напряжение, В: 380
- Количество ножей на валу. шт.: 4
- Количество ножей в барабане, шт.: 4
- Максимальная ширина обрабатываемой детали: 400
- Мощность электродвигателя нижнего вала, кВт: 2.2
- Мощность электродвигателя верхнего вала, кВт: 4
- Суммарная мощность электродвигателей, кВт: 6.2
