В наличии
Ширина: 300 мм
Мощность: 3,7 кВт
Количество ножевых валов: 2 шт.
Вес: 320 кг
418 988 ₽
4 750 USD
271 681 ₽ 3 080 USD
Заказать товар Задать вопрос

Назначение

Предназначены для двустороннего строгания в размер по толщине плоских заготовок из древесины.



Область применения

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели, деревянного домостроения и другие деревообрабатывающие производства.



Схема обработки



Конструктивные особенности

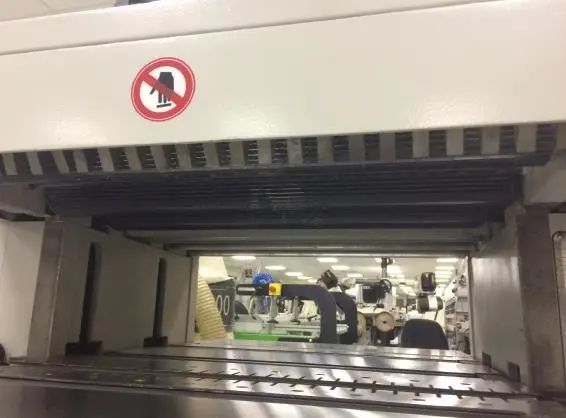

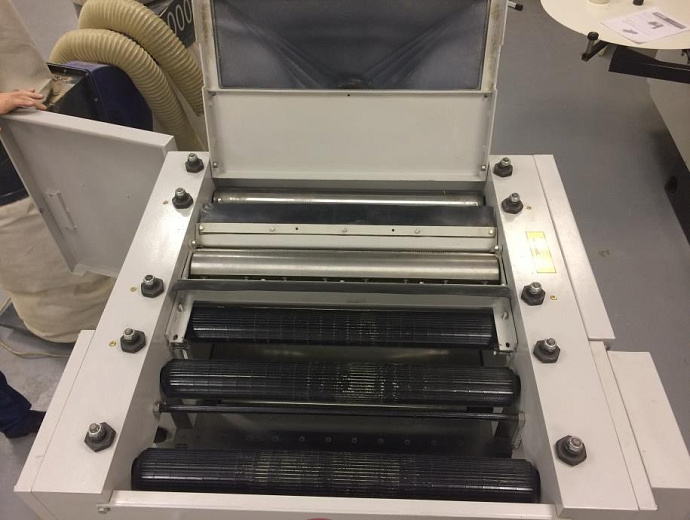

ВЕРХНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ

Три приводных секционных вала обеспечивают надежную подачу заготовок, в т.ч. разнотолщинных.

За счет этого производительность увеличивается в несколько раз.

Когтевая защита предотвращает обратный выброс заготовки.

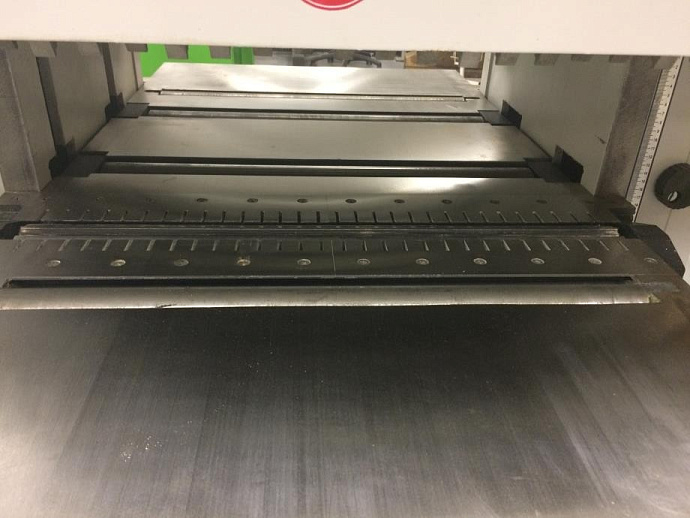

НИЖНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ

На рабочем столе расположены четыре ролика, обеспечивающие лучшее скольжение заготовки.

Два ролика расположенные под верхним валом - приводные.

В зависимости от типа заготовки ролики могут быть настроены на нужный вылет из стола.


НАПРАВЛЯЮЩИЕ СТОЛА

Стол перемещается в 4-х направляющих, что исключает его перекос.

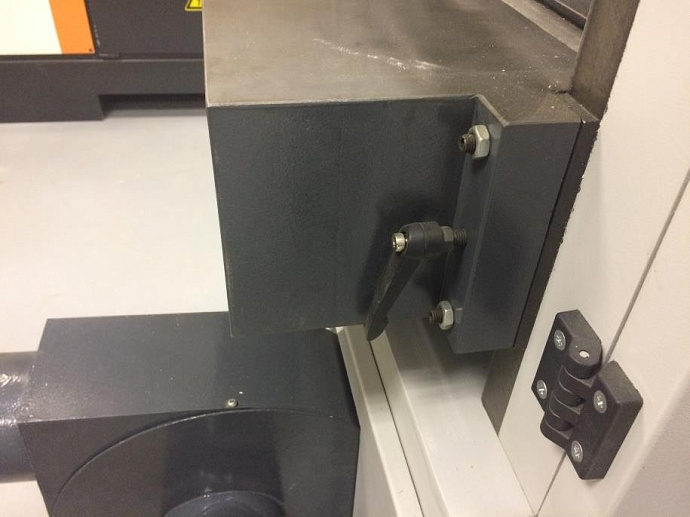

Жесткая фиксация стола осуществляется с помощью рукояток.

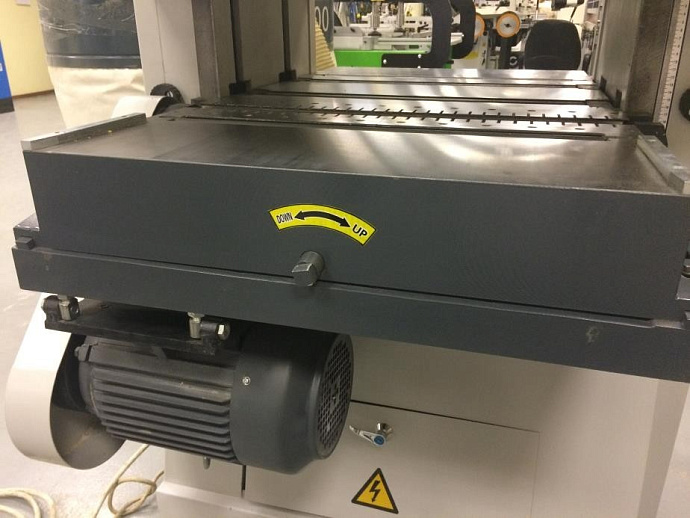

НИЖНИЙ (ФУГОВАЛЬНЫЙ) НОЖЕВОЙ ВАЛ

Привод нижнего ножевого вала осуществляется от отдельного двигателя.

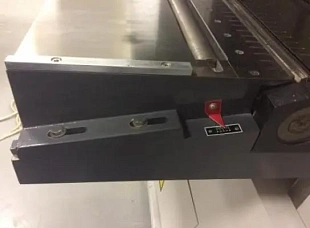

Настройка глубины съема осуществляется с помощью винта на передней части стола.

Отображение размера по миллиметровой шкале.



ВЕРХНИЙ (РЕЙСМУСОВЫЙ) НОЖЕВОЙ ВАЛ

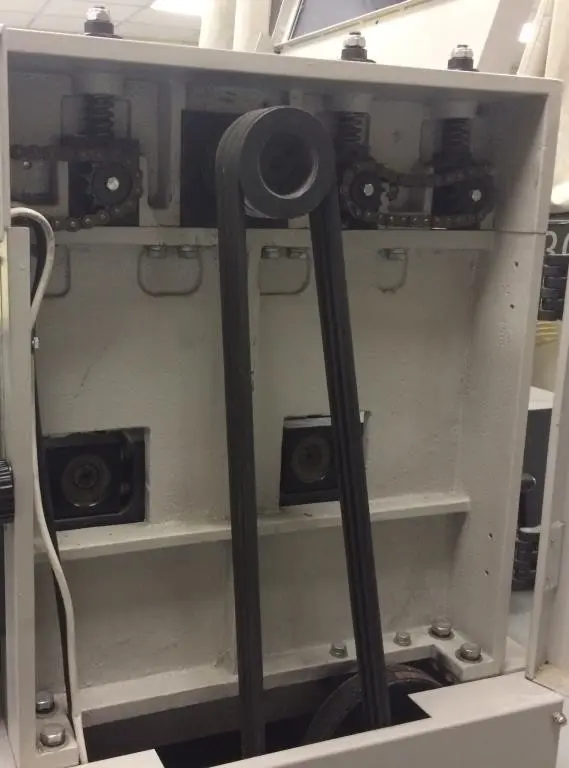

Привод рейсмусового вала, верхних и нижних подающих вальцов осуществляется от мощного двигателя посредством клиноременной передачи и цепей.

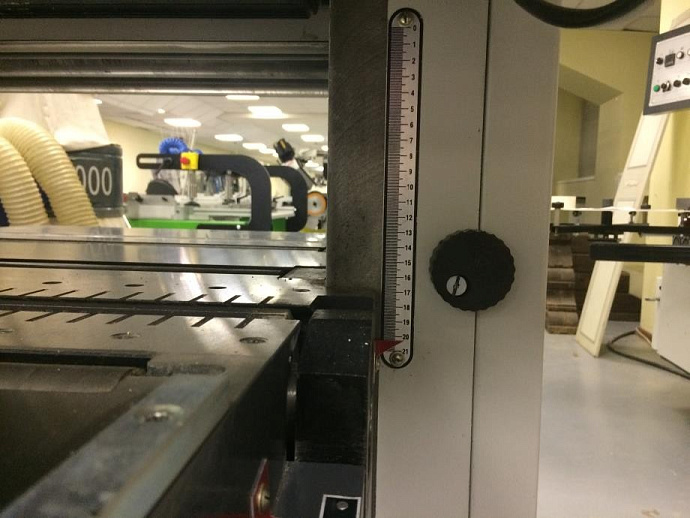

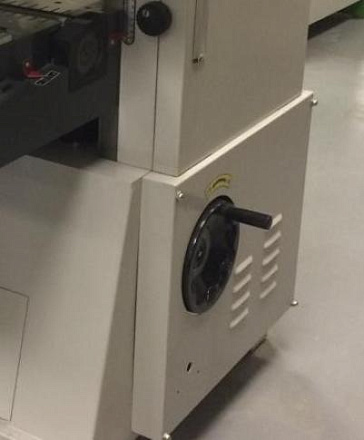

ПОДЪЕМ / ОПУСКАНИЕ СТОЛА

Подъем / опускание стола вручную с помощью маховика, расположенного на боковой части станка.



ВЕРХНЯЯ И БОКОВАЯ КРЫШКА

Откидная система верхней крышки обеспечивает легкий доступ к ножевому валу для обслуживания и замены ножей.

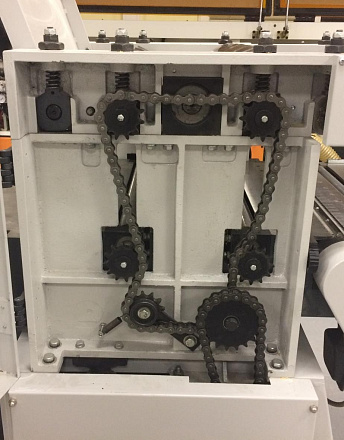

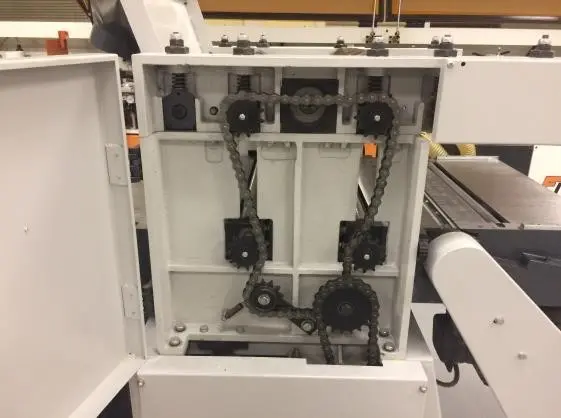

Сбоку легкий доступ к приводам вальцов подачи и цепям для обслуживания.

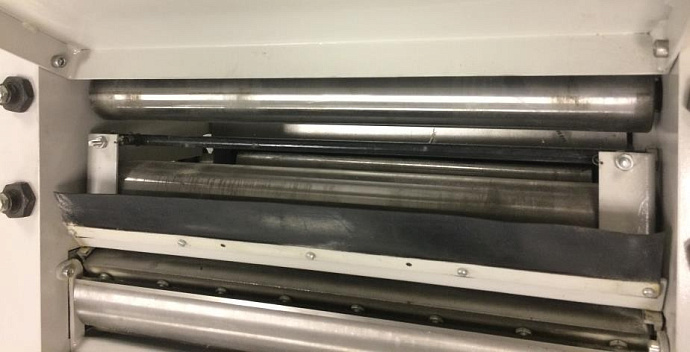

ПРИНИМАЮЩИЕ ВАЛЬЦЫ

На выходе заготовку принимают гладкие приводные стальные валы.

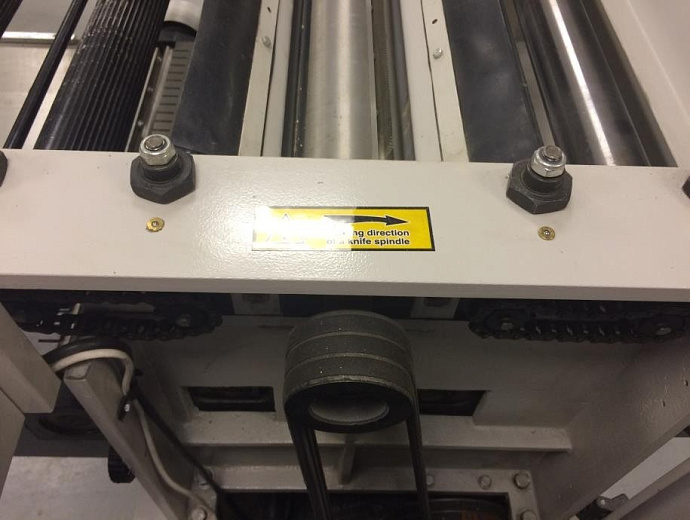

ПРЕСС-МАСЛЕНКИ

На верхней части станка расположены пресс масленки для смазки цепей привода подающих вальцов.

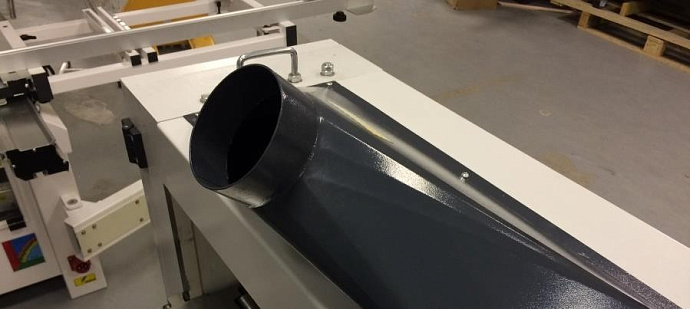

ЭКСГАУСТЕРНЫЕ ВОРОНКИ

Выброс стружки осуществляется через эксгаустерные воронки.

Фото сверху – аспирационный патрубок от верхнего (рейсмусового) ножевого вала.

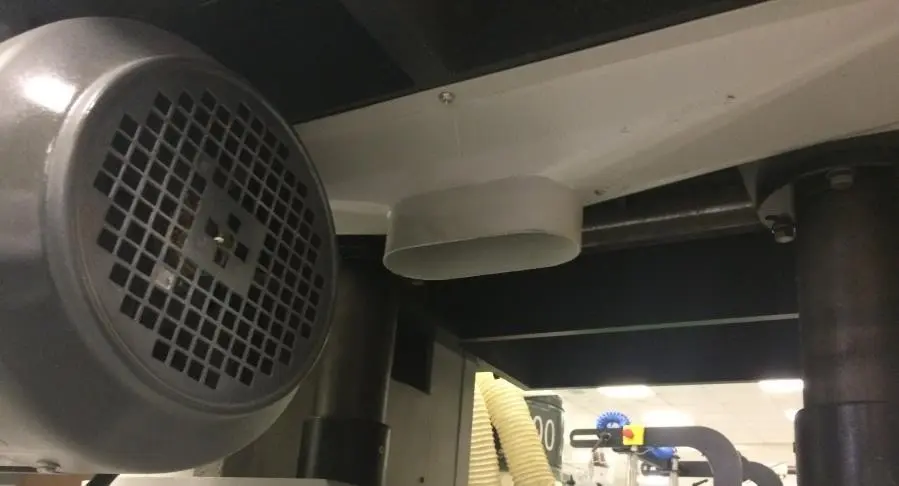

Фото снизу – аспирационный патрубок от нижнего (фуговального) ножевого вала.



Макс. ширина, мм 300
Толщина заготовки, мм 3 - 160
Мин. длина, мм 165
Количество ножевых валов, шт. 2
Диаметр ножевых валов, мм 75
Частота вращения ножевых валов, об/мин 7500
Толщина снимаемого слоя на нижнем шпинделе, мм: 2
Толщина снимаемого слоя на верхнем шпинделе, мм: 4
Скорость подачи, м/мин 8; 10
Мощность привода верхнего ножевого вала, кВт 2,2
Мощность привода нижнего ножевого вала, кВт 1,5
Общая мощность, кВт 3,7
