Область примения

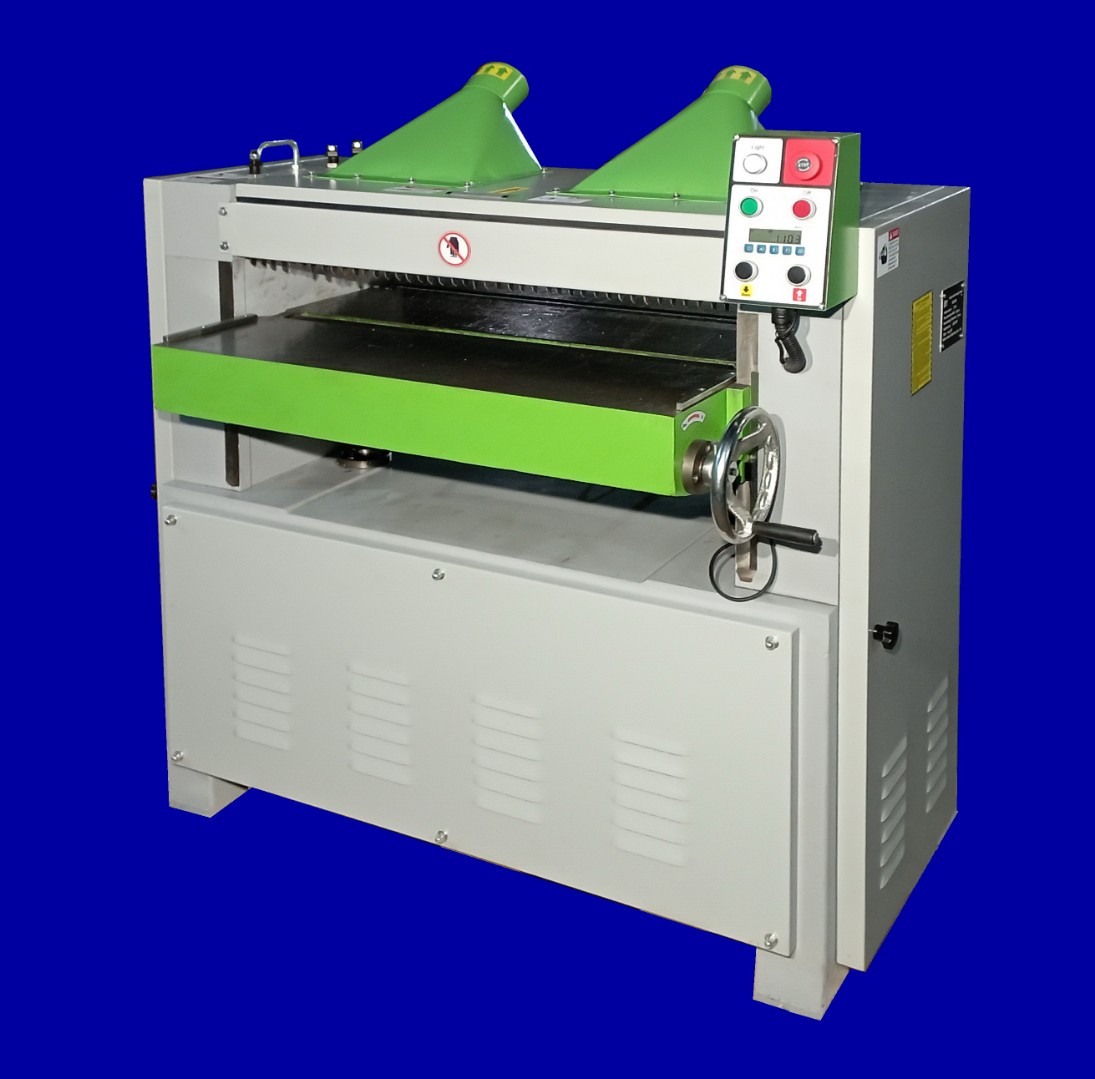

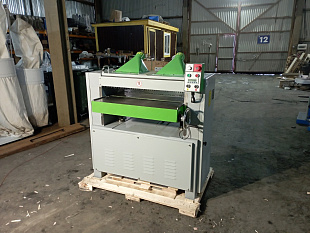

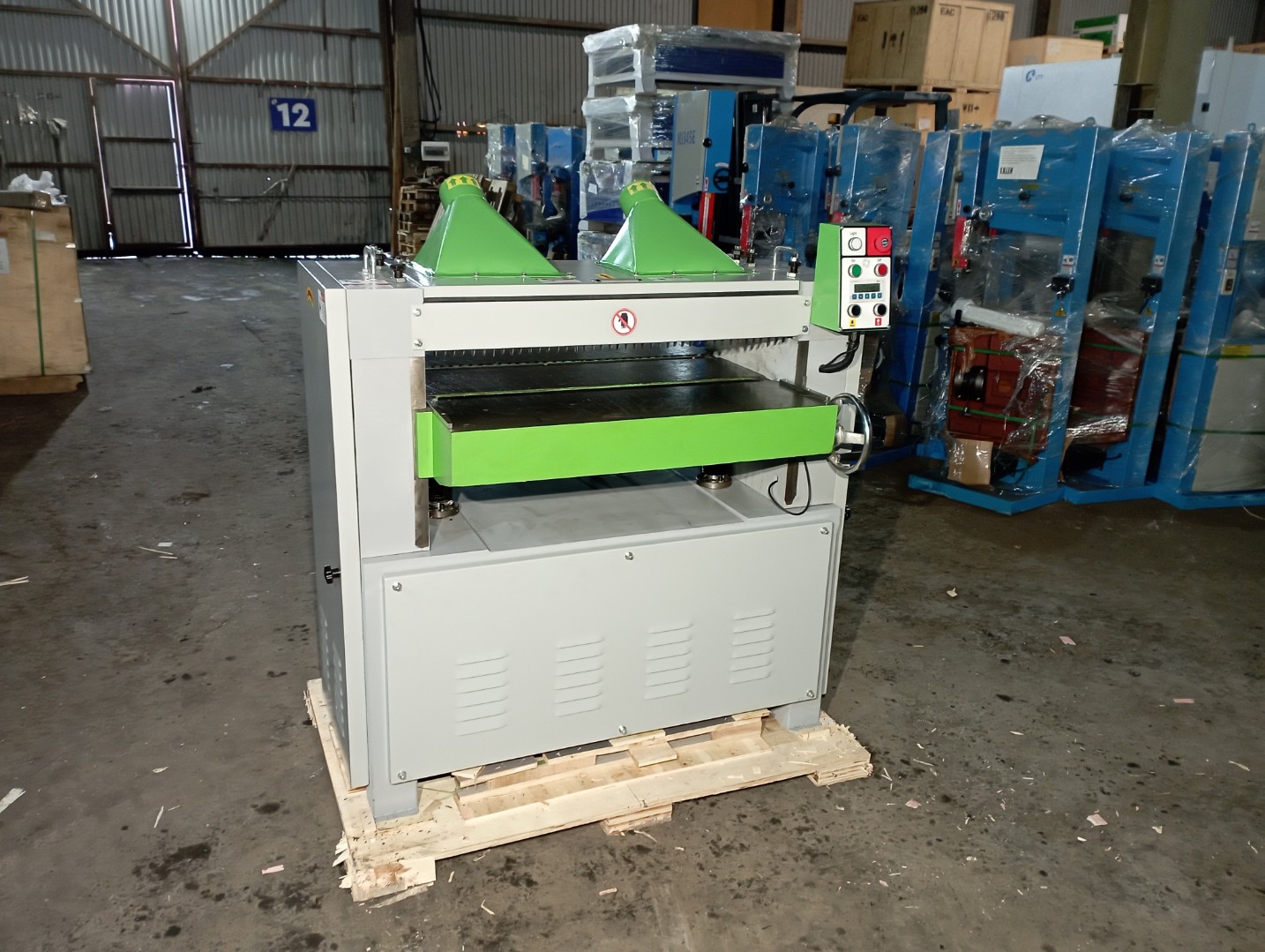

Рейсмусовый станок МВ108 с электрическим подъемом стола используют для строгания в размер по толщине брусков, досок, щитов и применяют в мебельных и столярных производствах средней и малой мощности. Обработка производится по плоскости. Кроме того, рейсмусы используются при изготовлении мебели из массива, дверей, лестниц, окон и других столярных изделий. В технологическом процессе промышленного производства рейсмусовый станок располагается сразу после фуговального станка.
Особенности конструкции
- полностью литой, чугунный корпус станка (на данный момент не имеет аналогов на рынке);

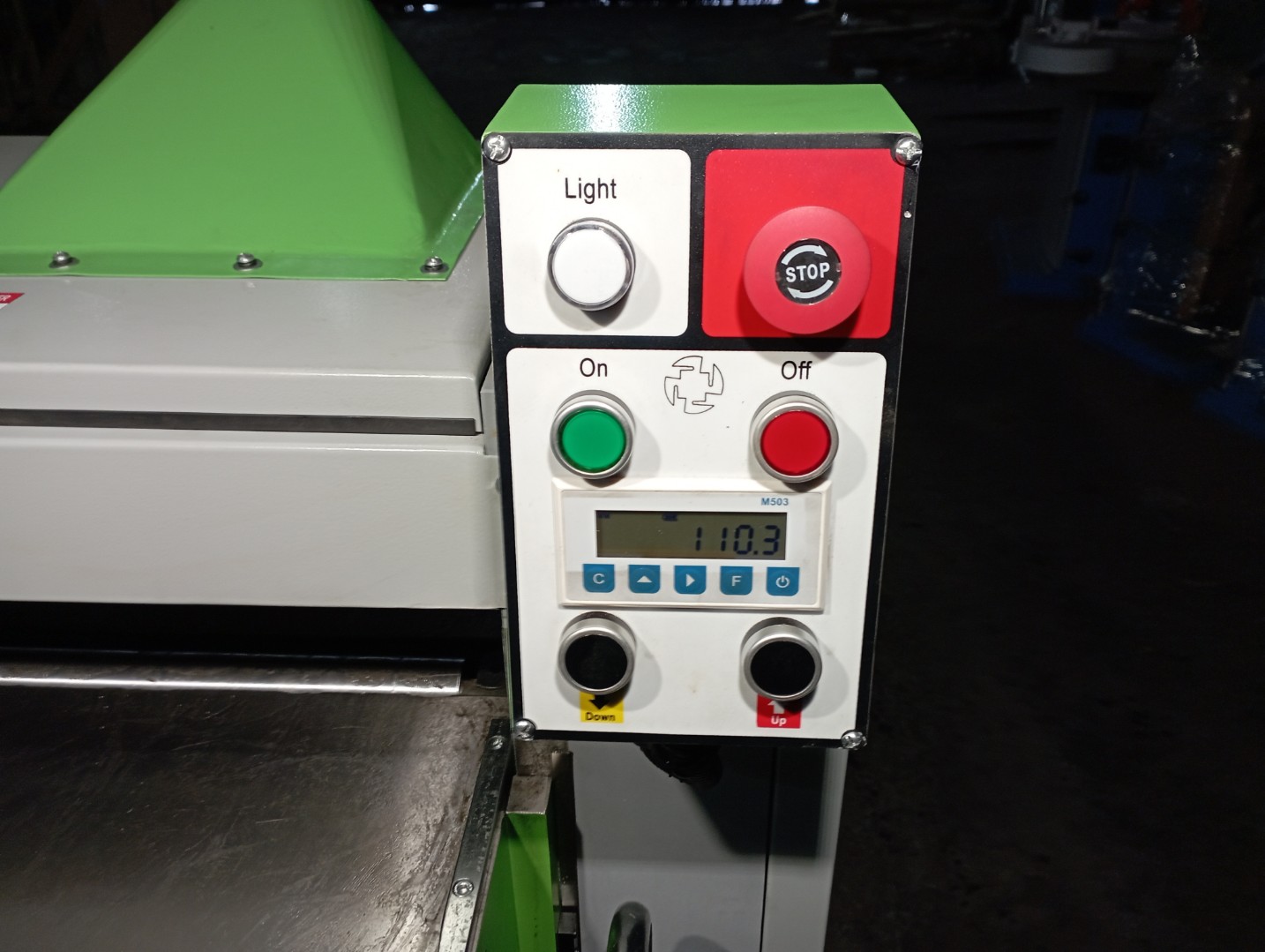

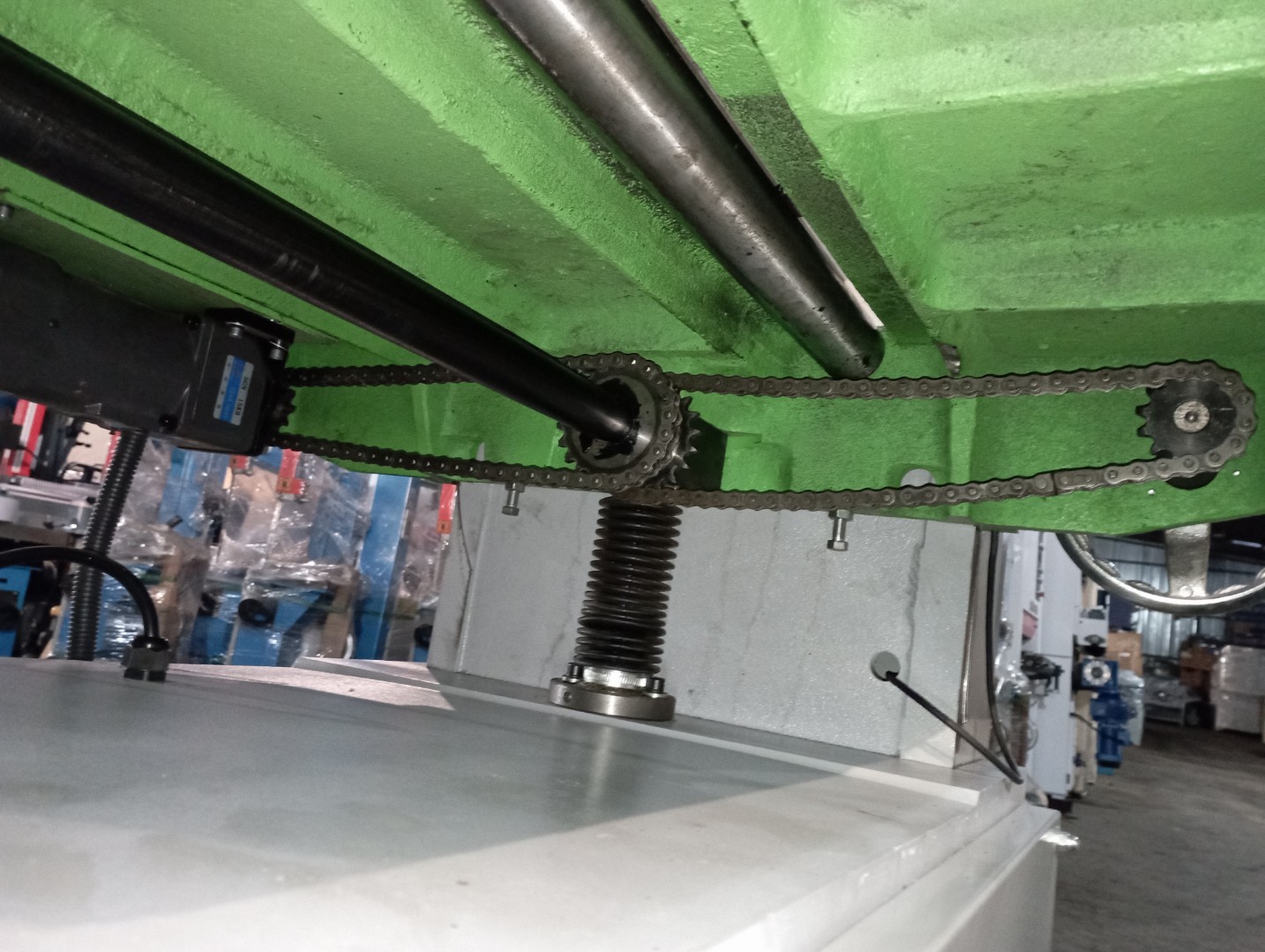

- автоматический подъем стола;

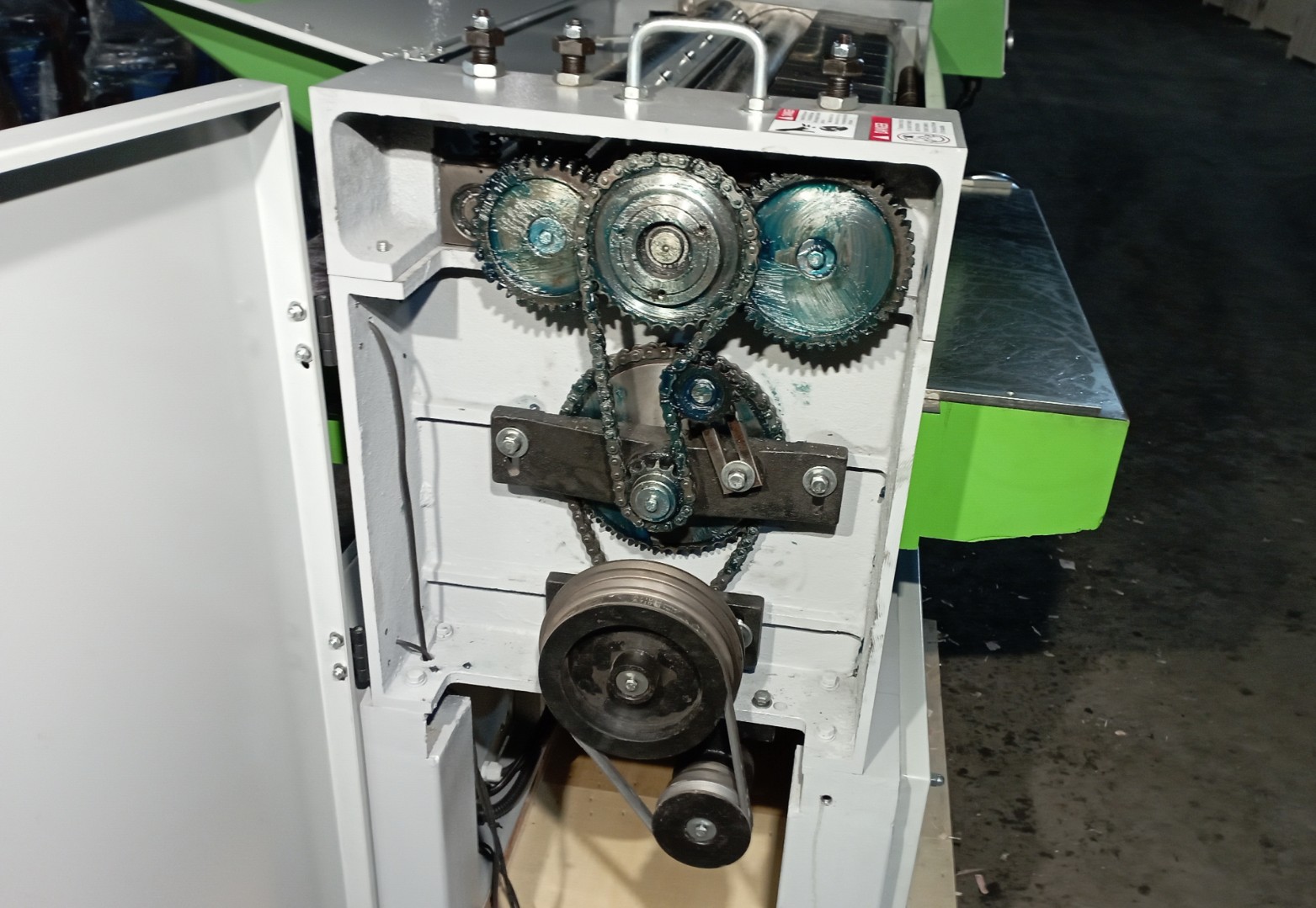

- четыре фиксированные скорости подачи;
- низкий уровень шума при работе;

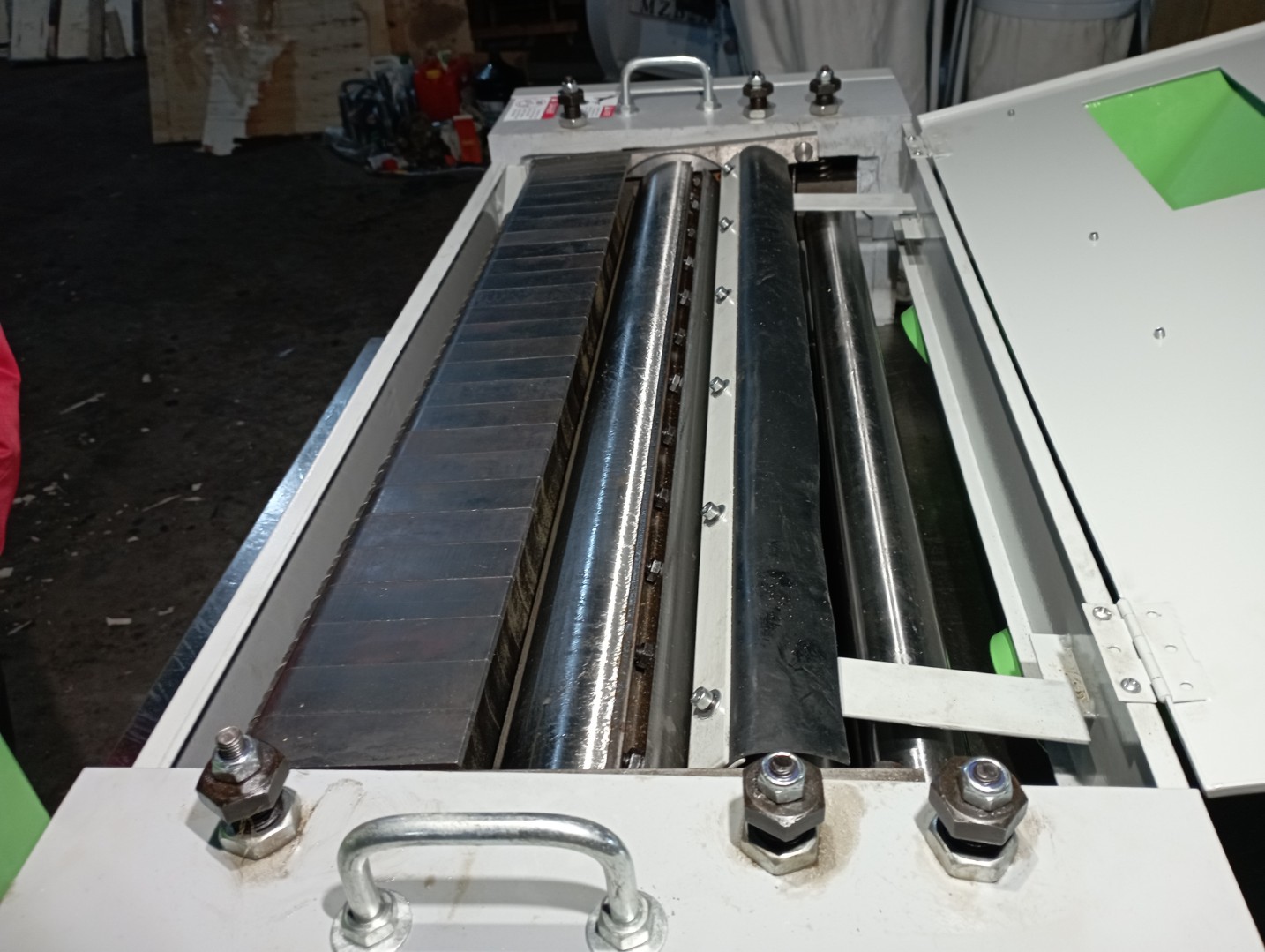

- чугунный рабочий стол с двумя приводными роликами обеспечивает легкое скольжение заготовки;

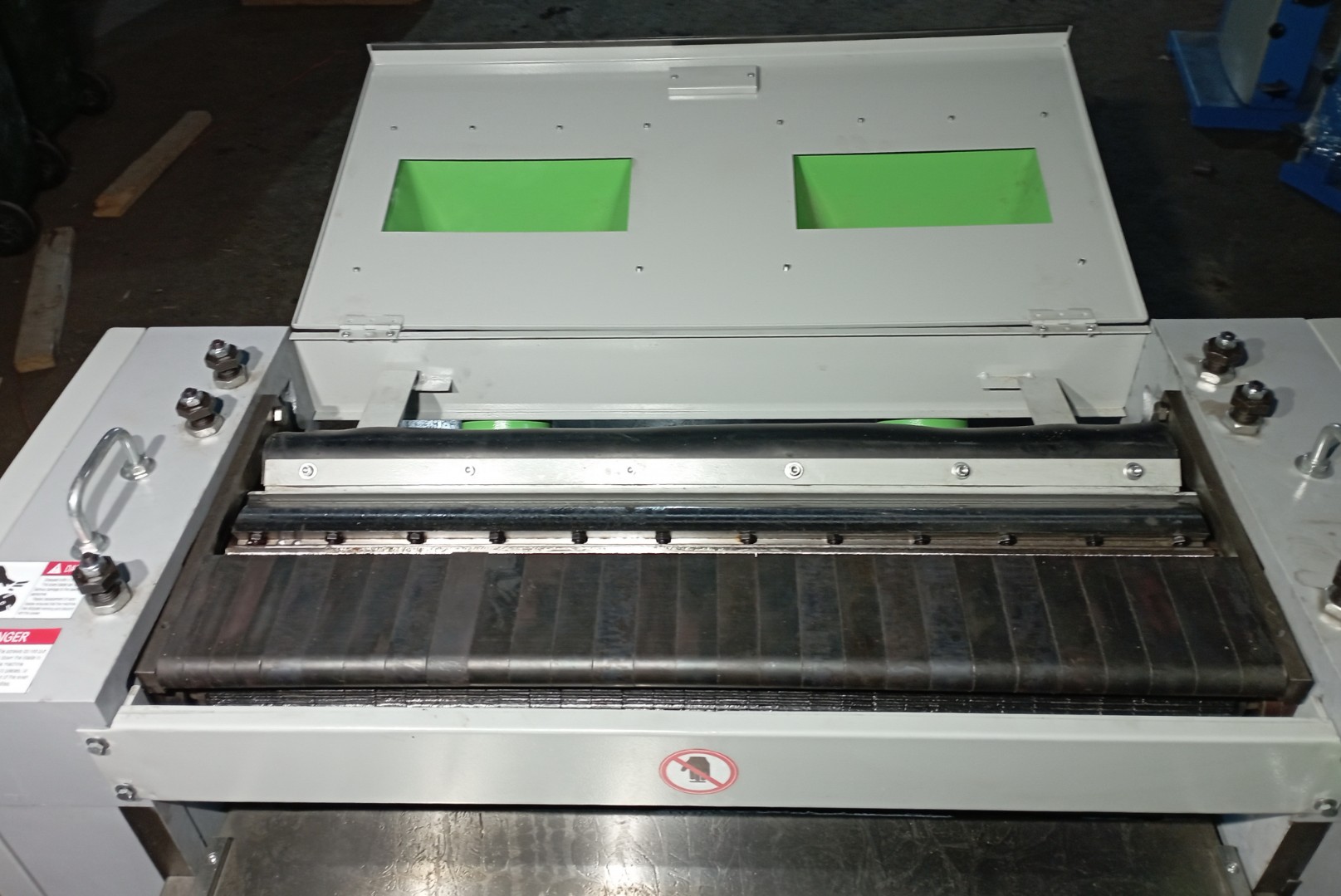

- секционный подающий вал позволяет одновременно подавать в станок сразу несколько заготовок имеющих разную толщину.
Технические характеристики
|
Наименование |
Параметры |
|
Максимальная ширина обрабатываемой детали, мм |
810 |
|
Толщина обрабатываемой детали, мм |
10-200 |
|
Минимальная длина обрабатываемой детали, мм |
300 |
|
Скорость вращения вала строгального ножа, об/мин |
4500 |
|
Толщина снимаемого слоя, мм |
До 4 |
|
Количество ножей на валу. шт. |
4 |
|
Размер ножей, мм |
810х30х3 |
|
Скорость подачи материала, м/мин |
8, 10, 12 |
|
Количество патрубков под аспирацию, шт. |
2 |
|
Диаметр патрубков, мм |
100 |
|
Мощность электродвигателя подъёма стола, кВт |
0,37 |
|
Мощность основного электродвигателя, кВт |
7,5 |
|
Суммарная мощность, кВт |
7,87 |
|
Габариты (Д х Ш х В), мм |
1280х890х1410 |
|
Транспортные габариты (ящик) мм |
1,3х0,9х1,35 |
|
Масса, кг |
900 |
- Диаметр патрубков для удаления стружки, мм: 100
- Количество ножей на валу. шт.: 4
- Максимальная ширина обрабатываемой детали: 810
- Максимальная толщина обрабатываемой детали: 200
- Масса, кг: 900
- Минимальная длина обрабатываемой детали, мм: 300
- Минимальная толщина обрабатываемой детали, мм: 10
- Мощность электродвигателя, кВт : 7.5
- Мощность электродвигателя подачи, кВт: 0,37
- Необходимая производительность подключаемого пылеулавливающего устройства, м3/час: 4000
- Скорость подачи материала, м/мин: 8,10,12
- Толщина снимаемого слоя, мм: 4
