Трубогибы предназначены для гибки профильной трубы любого вида. (Круглая труба, квадратная труба, профильная труба или пруток). При работе на данном виде оборудования могут использоваться различные материалы, изготовленные из стали, нержавеющей стали, меди, бронзы, алюминия и прочие.

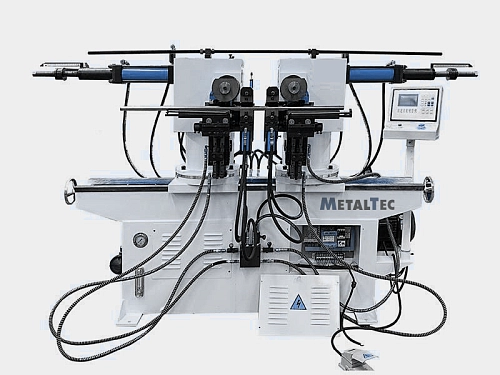

Серия DB — это серия двухголовочных трубогибов. Гибка на данной серии идет в полуавтоматическом режиме. Управление процессом ведется PLC-контроллером, что дает высокую точность гибки. Сам изгиб профиля ведется через гибочную оправку, с точностью повторяющую форму профиля. Получаемые изделия не деформируются в местах изгибов.
Данная серия применяется для выполнения как простых гибов в одной плоскости, так и для 3D гибки и ориентирована серийное производство изделий.
ОСОБЕННОСТИТрубогибы MetalTec серии DВ отличаются повышенной точностью, в сочетании с мощным гидравлическим приводом гибочного узла достигается высокая скорость гибки. Гибочная оснастка производится под заказ для каждого вида профиля и по чертежу клиента. Гибка профиля ведется через гибочную оправку, с точностью повторяющую форму профиля, за счет этого исключается деформация изделия в местах изгибов.
-
МодельMetalTec DB 38
-
Max Dгиба х Толщина стенки (констр. сталь), ммØ38 x 2
-
Max Dгиба х Толщина стенки (нерж. сталь), ммØ32х1,8
-
Max радиус гиба, мм38-200
-
Min радиус гиба, ммR38
-
Max угол гиба, °185
-
Диапазон центра при двойном гибе, мм170-1450
-
Скорость гиба, º/сек50
-
Давление, МПа12
-
Мощность, кВт4
-
Панель управленияNC контроллер
-
Гидравлическая системаЭлектромагнитный клапан Япония Yuken
-
Объем бака гидравлики, л125
-
Электропитание, В380
-
Длина, мм2500
-
Ширина, мм1200
-
Высота, мм1500
-
Масса, кг1200
