Трубогибы предназначены для гибки профильной трубы любого вида. (Круглая труба, квадратная труба, профильная труба или пруток). При работе на данном виде оборудования могут использоваться различные материалы, изготовленные из стали, нержавеющей стали, меди, бронзы, алюминия и прочие.

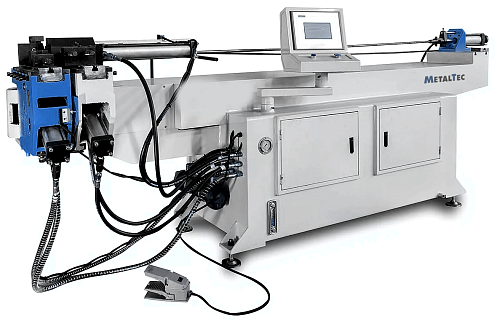

Серия TB — это серия полуавтоматических трубогибов. Гибка на данной серии идет в автоматическом режиме от гидропривода, а поворот и подача трубы осуществляется вручную.
Данная серия применяется для выполнения простых гибов в одной плоскости и ориентирована на штучное и серийное производство изделий.
Трубогибы MetalTec серии ТВ отличаются повышенной точностью благодаря PLC контроллеру, а в сочетании мощным гидравлическим приводом гибочного узла достигается высокая скорость гибки.
-
МодельMetalTec ТВ 50
-
Max диаметр трубы из углеродистой стали, ммØ50 x 2
-
Мax диаметр трубы из нержавеющей стали, ммØ35х2
-
Количество шагов для формирования процесса гибки одной трубы, шт16
-
Комплект оснастки32 x 1.5 CLR 80
-
Min радиус гиба, мм1,5D трубы
-
Max угол гиба, мм190
-
Max длина трубы, мм2200
-
Точность гиба, ºДо 0,5
-
Рабочая скорость гибки, º/с45
-
Макс. давление, МПа14
-
Мощность гидропривода гибочного узла, кВт5,5
-
Панель управленияPLC контроллер
-
Максимальное давление, МПа14
-
Объем бака, л130
-
Гидравлическая система управленияЭлектромагнитные клапана
-
Подключение, В/Гц380 В / 50Гц
-
Длина, мм3100
-
Ширина, мм750
-
Высота, мм1200
-
Масса, кг1350
