Трубогибы предназначены для гибки профильной трубы любого вида. (Круглая труба, квадратная труба, профильная труба или пруток). При работе на данном виде оборудования могут использоваться различные материалы, изготовленные из стали, нержавеющей стали, меди, бронзы, алюминия и прочие.

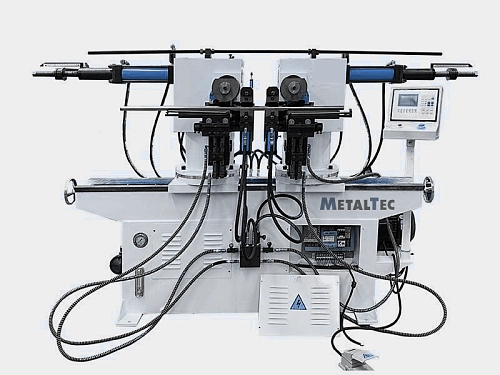

Серия DB — это серия двухголовочных трубогибов. Гибка на данной серии идет в полуавтоматическом режиме. Управление процессом ведется PLC-контроллером, что дает высокую точность гибки. Сам изгиб профиля ведется через гибочную оправку, с точностью повторяющую форму профиля. Получаемые изделия не деформируются в местах изгибов.
Данная серия применяется для выполнения как простых гибов в одной плоскости, так и для 3D гибки и ориентирована серийное производство изделий.
ОСОБЕННОСТИТрубогибы MetalTec серии DВ отличаются повышенной точностью, в сочетании с мощным гидравлическим приводом гибочного узла достигается высокая скорость гибки. Гибочная оснастка производится под заказ для каждого вида профиля и по чертежу клиента. Гибка профиля ведется через гибочную оправку, с точностью повторяющую форму профиля, за счет этого исключается деформация изделия в местах изгибов.
-
МодельMetalTec DB 50
-
Max Dгиба х Толщина стенки (констр. сталь), ммØ50 x 2
-
Max Dгиба х Толщина стенки (нерж. сталь), ммØ40х2
-
Max радиус гиба, мм45-300
-
Min радиус гиба, ммR50
-
Max угол гиба, °185
-
Диапазон центра при двойном гибе, мм190-1650
-
Скорость гиба, º/сек50
-
Давление, МПа12
-
Мощность, кВт7,5
-
Панель управленияNC контроллер
-
Гидравлическая системаЭлектромагнитный клапан Япония Yuken
-
Объем бака гидравлики, л150
-
Электропитание, В380
-
Длина, мм3500
-
Ширина, мм1500
-
Высота, мм1900
-
Масса, кг2500
