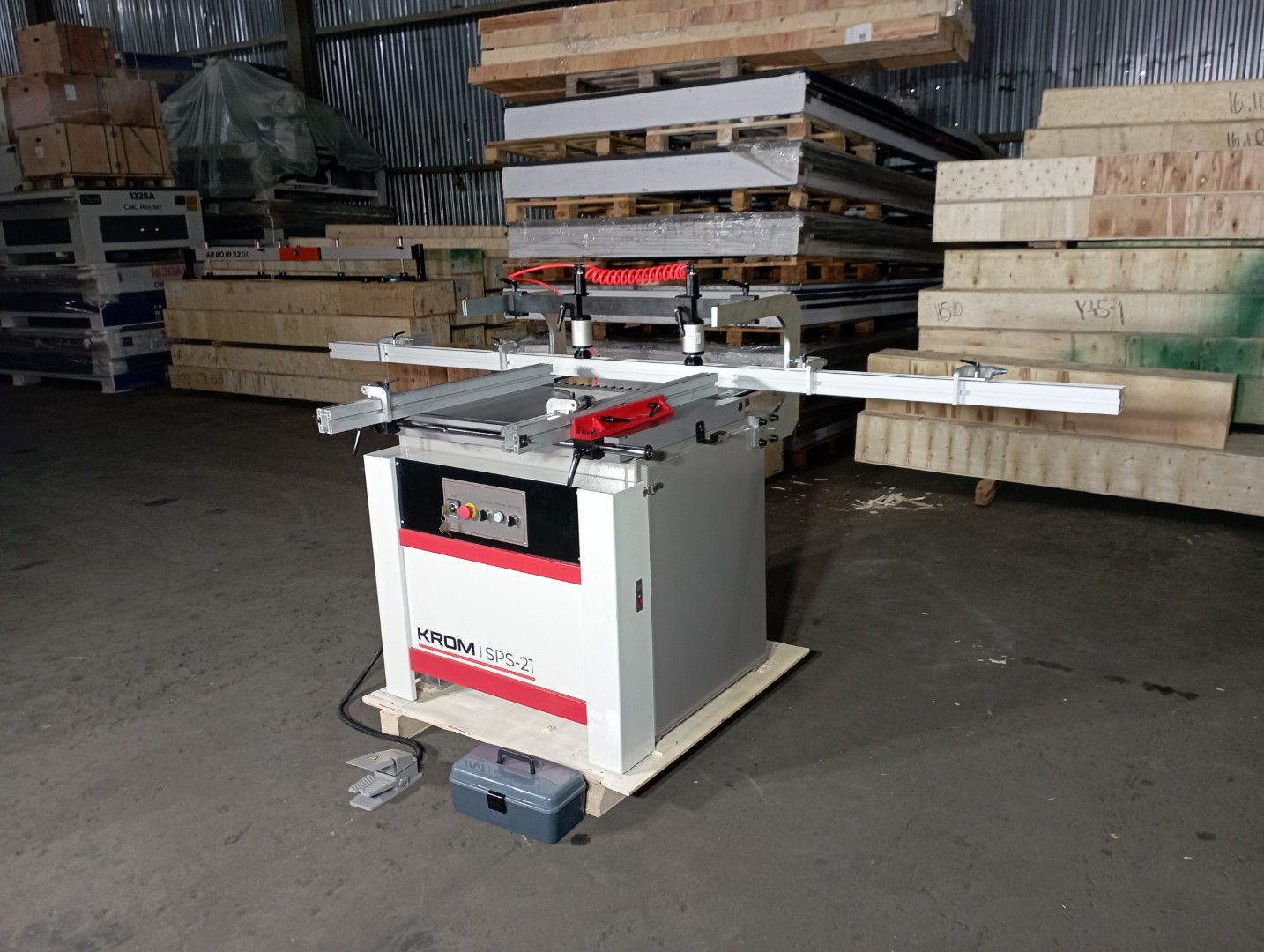

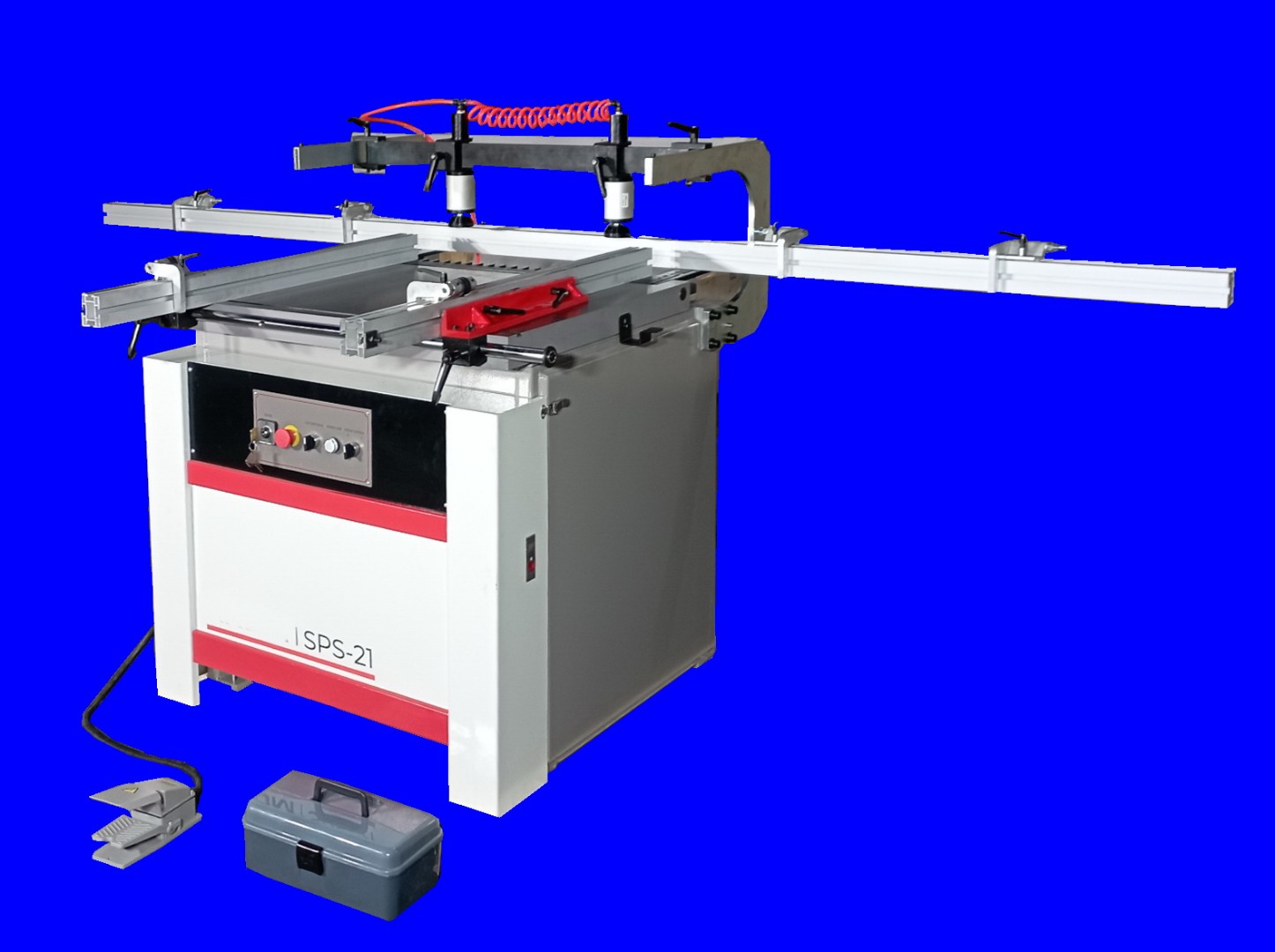

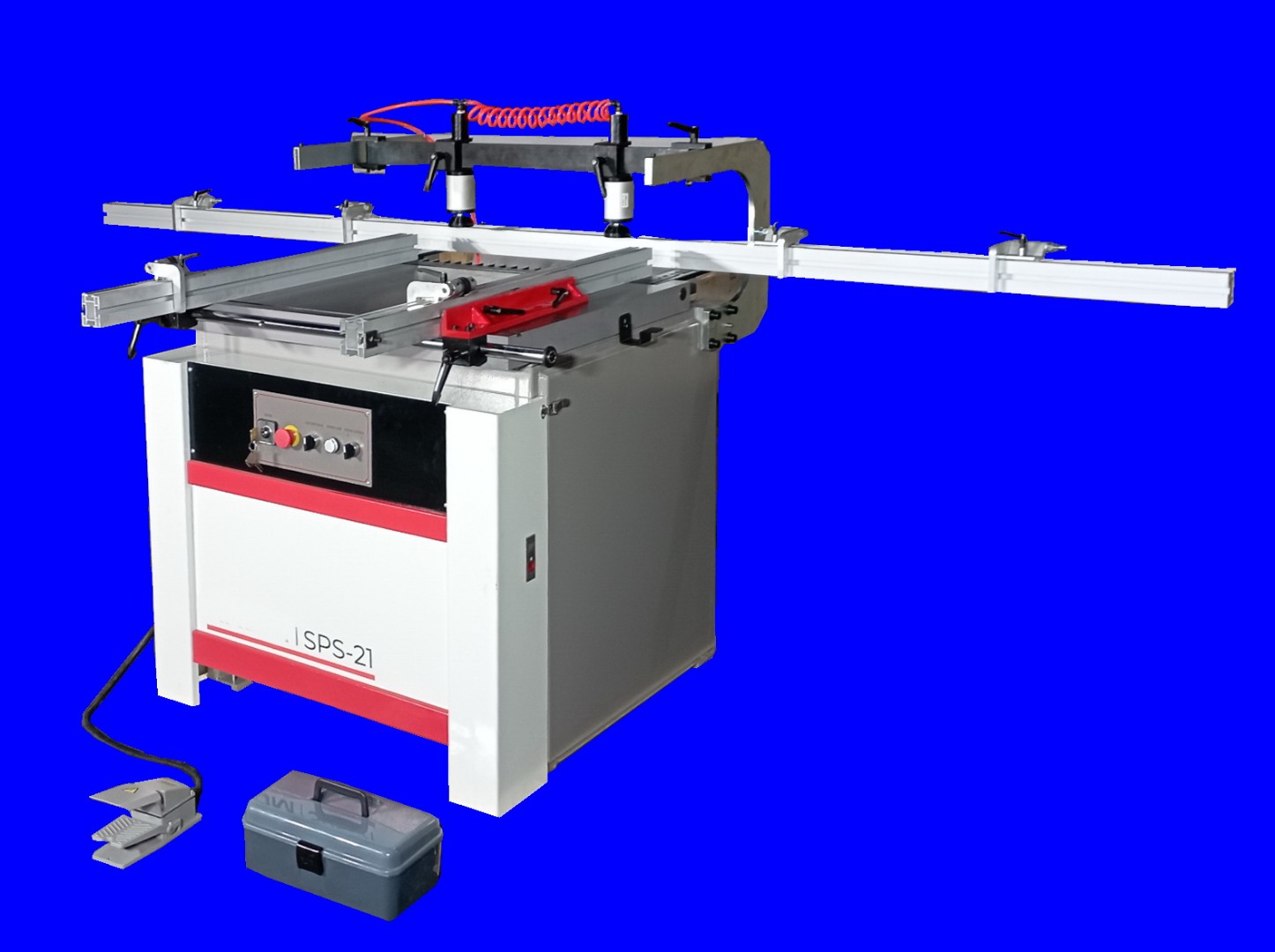

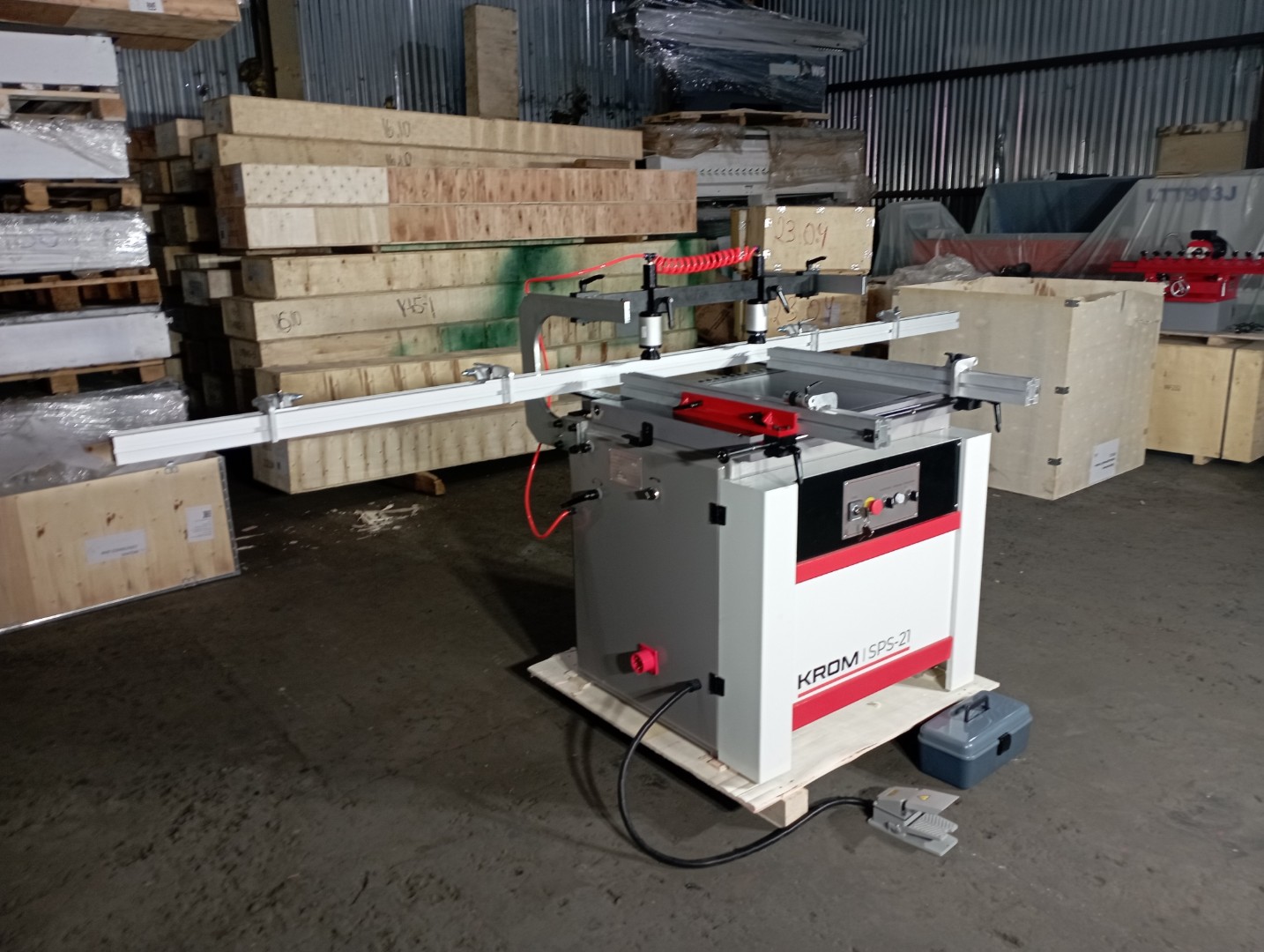

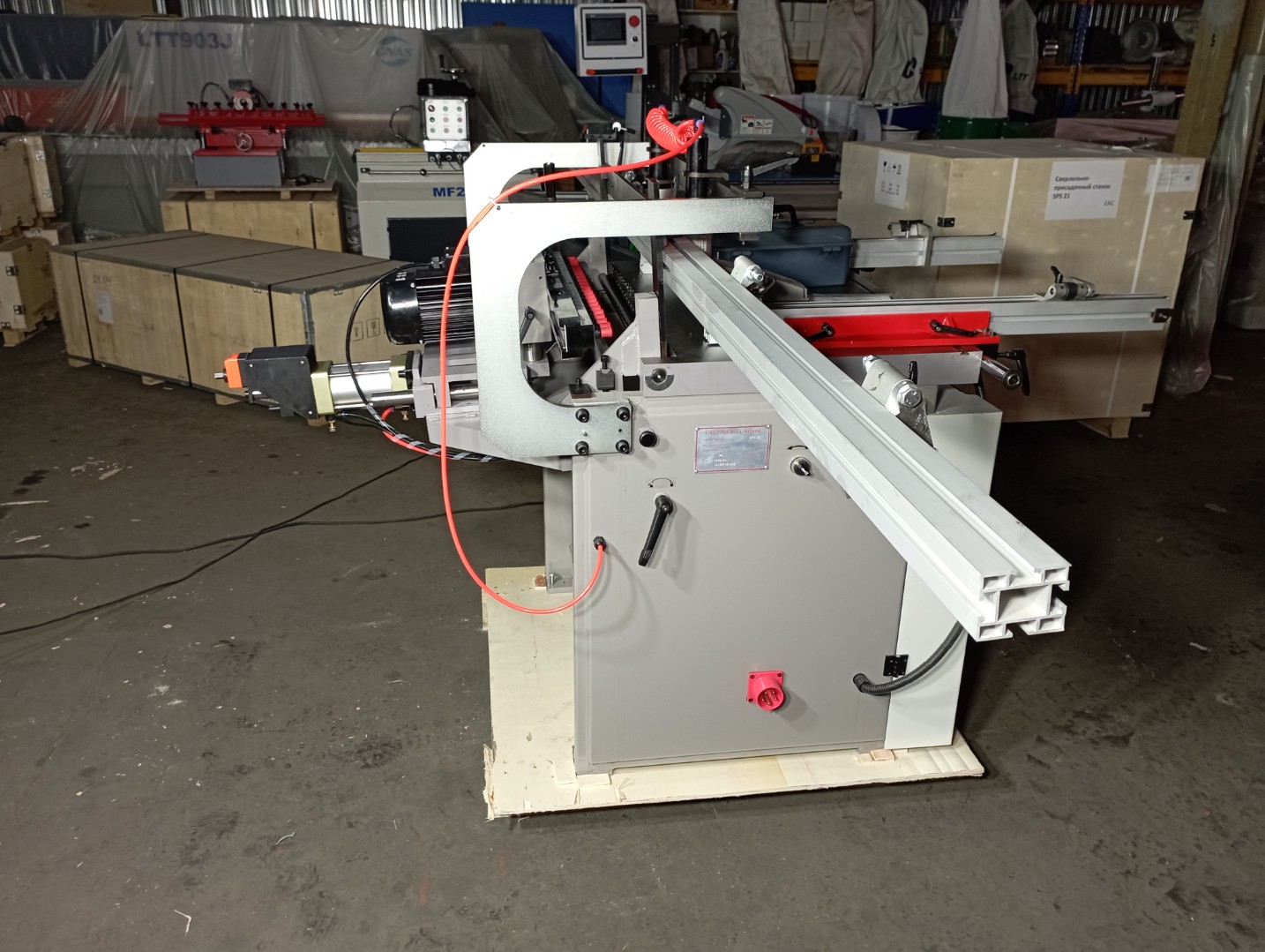

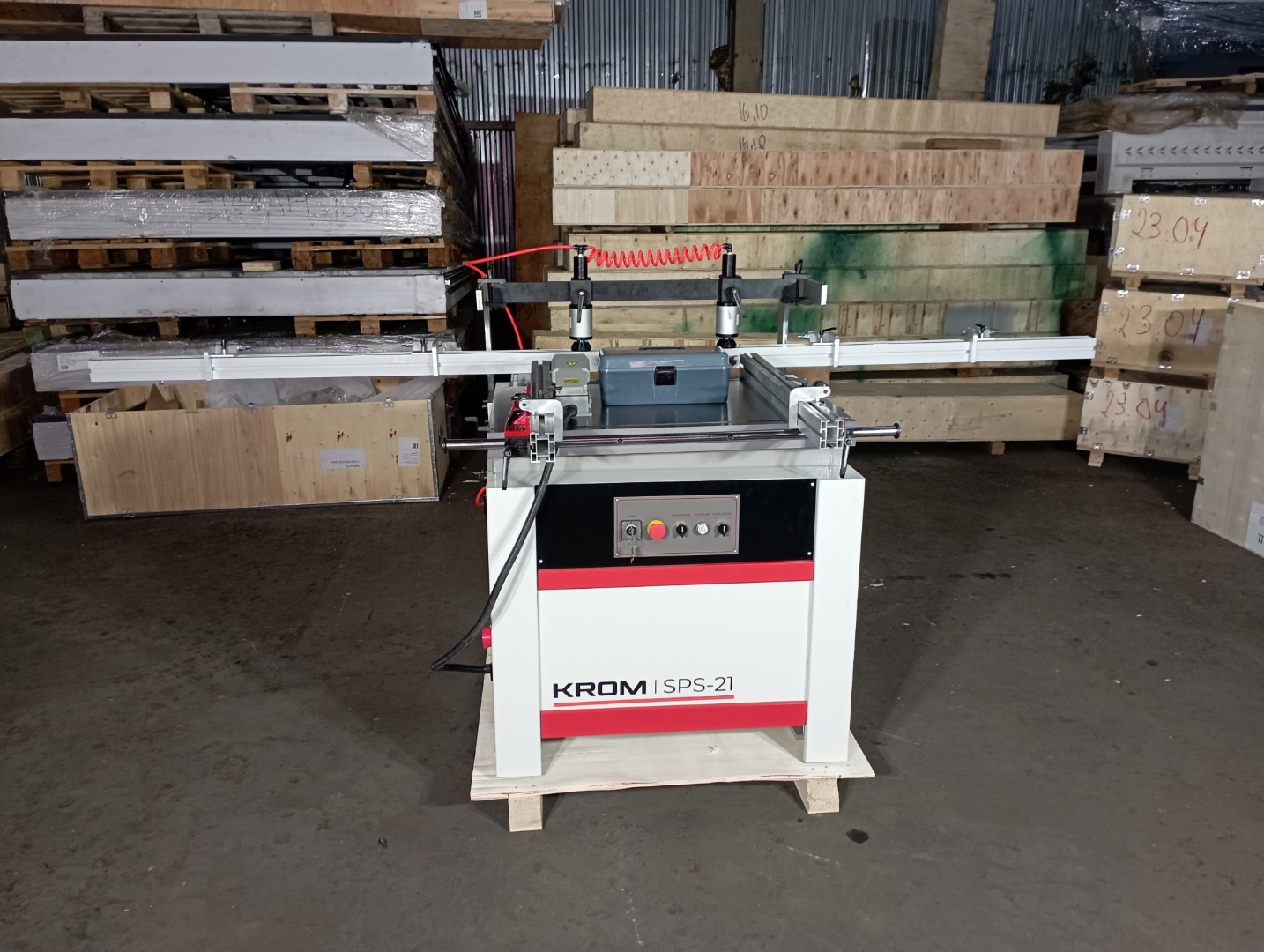

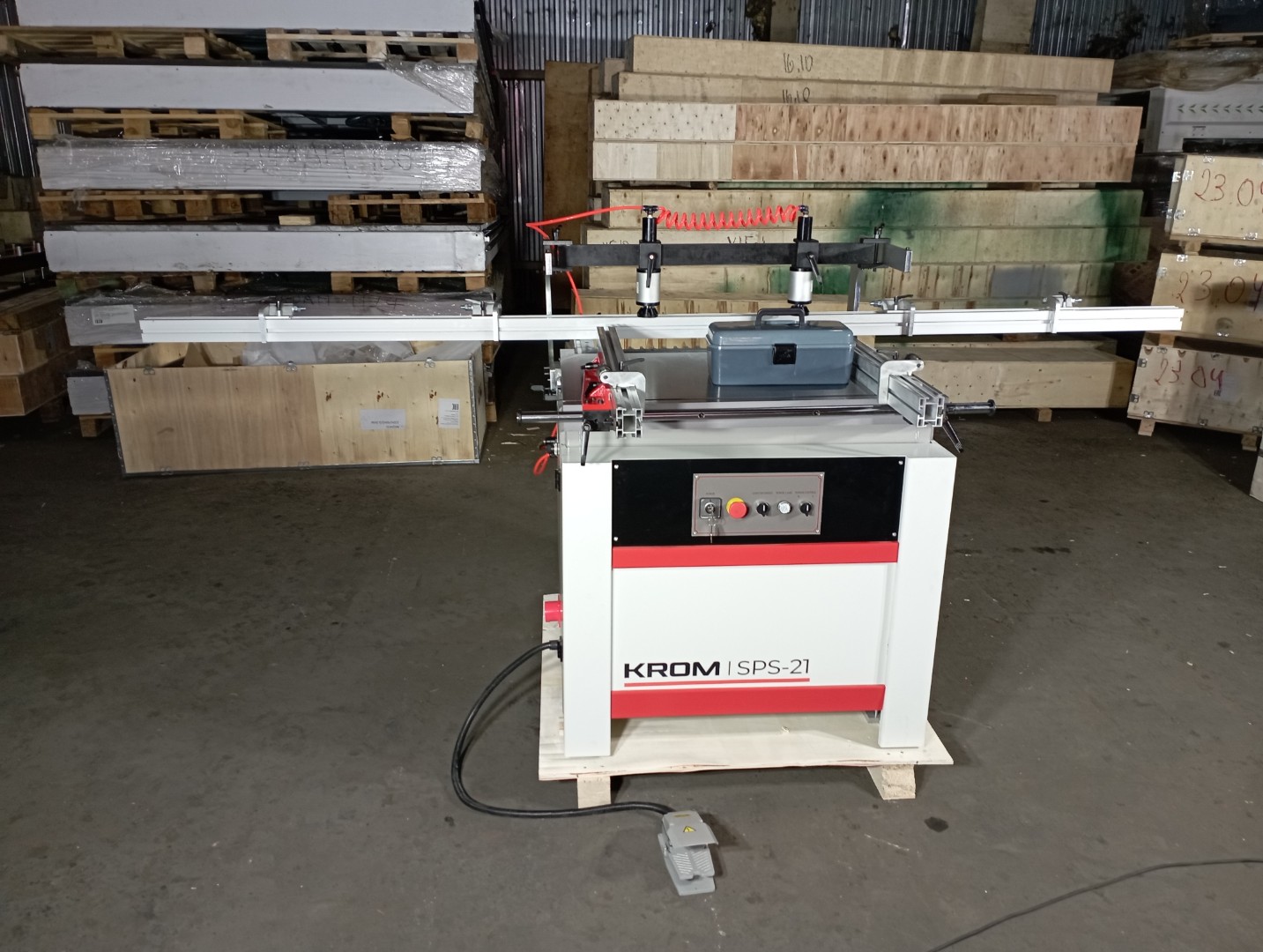

Сверлильно-присадочный станок
мод. SPS21
Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей.

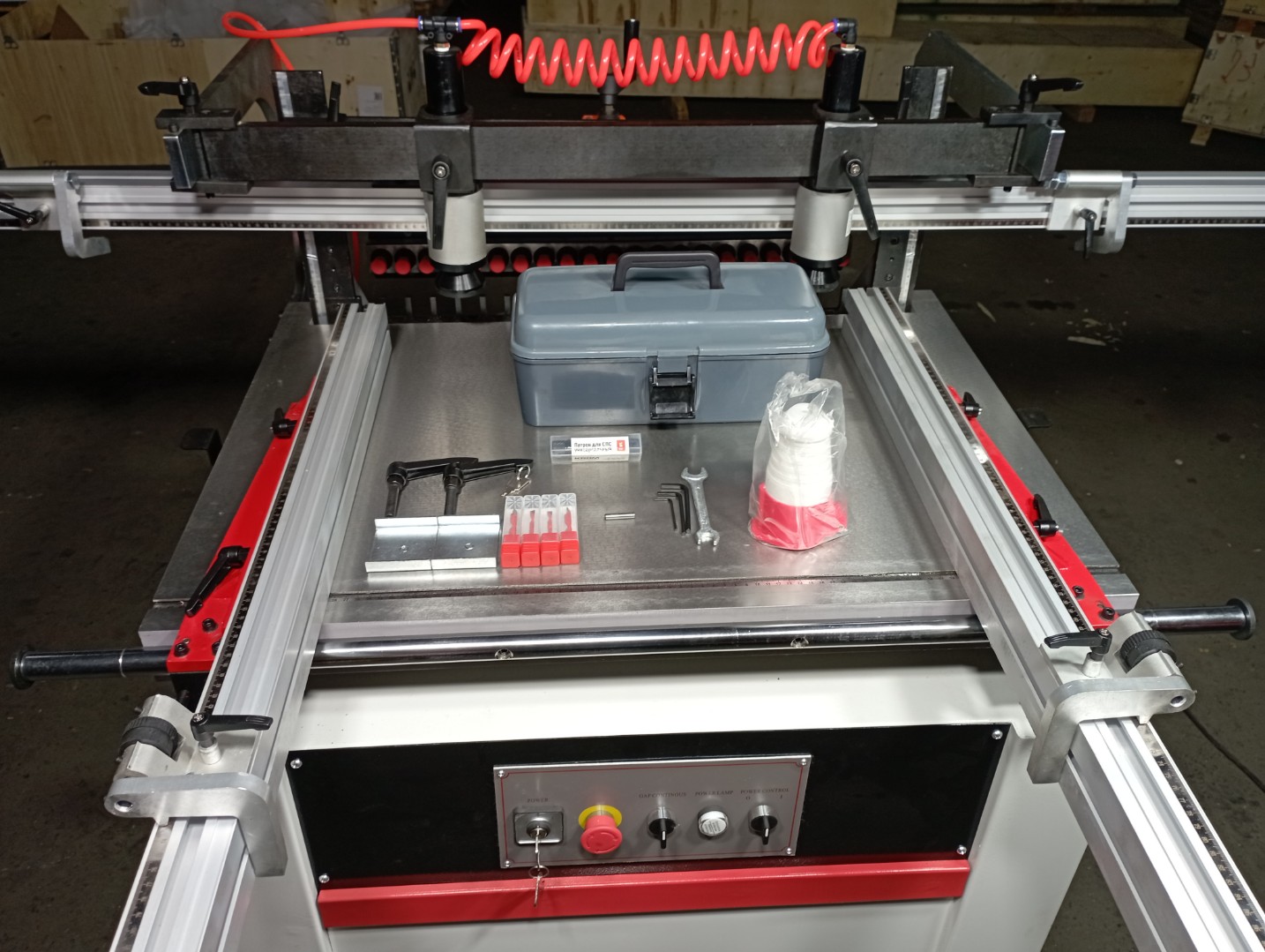

Станок SPS 21 — это классический моноблочный сверлильно-присадочный станок с группой шпинделей на 21 сверло. Вес станка составляет 360 кг. Благодаря богатой комплектации и продуманной конструкции, этот станок идеально подходит для удовлетворения реальных потребностей мебельного цеха.
Основные особенности:

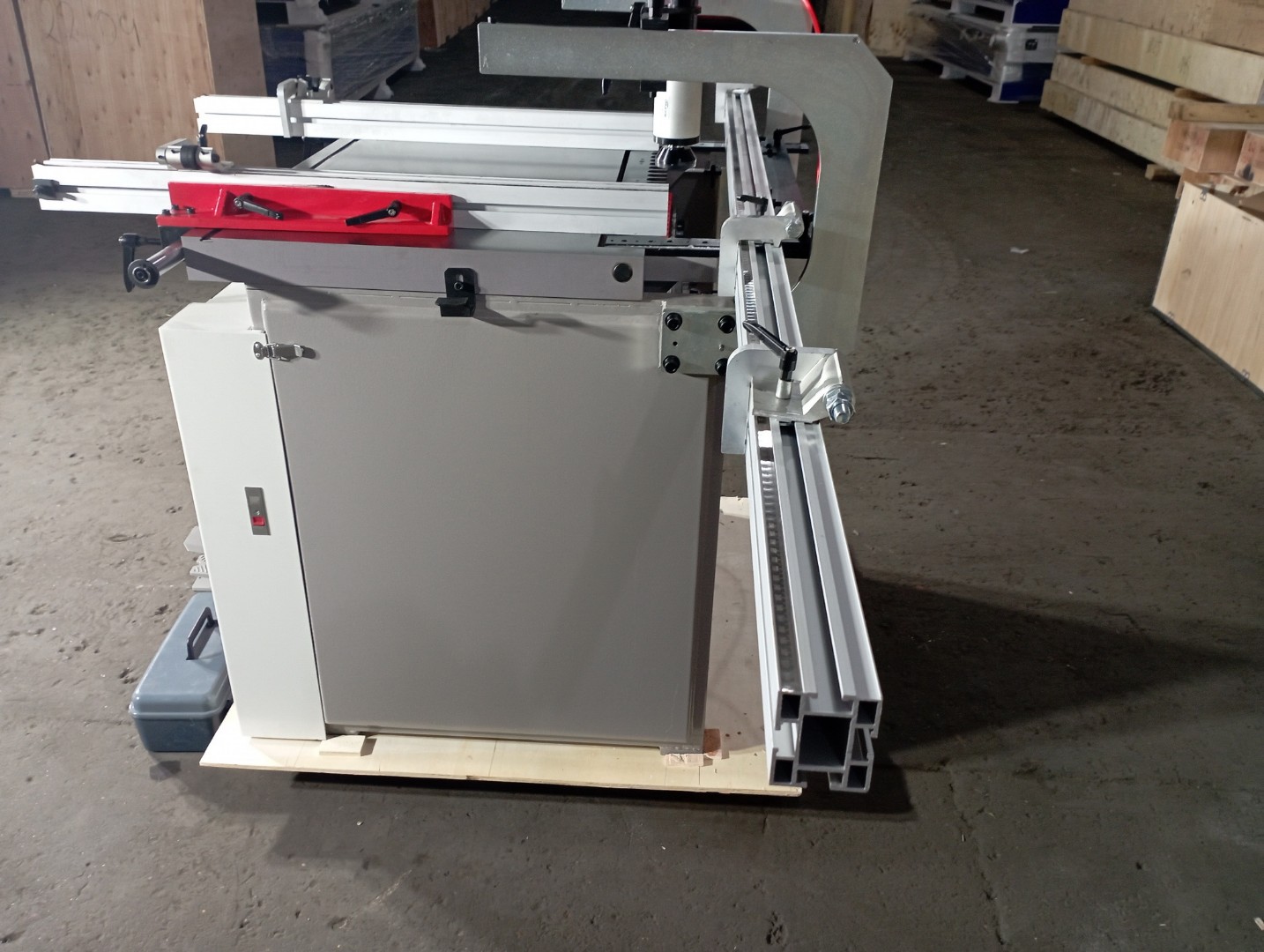

- Длинная трёхметровая линейка:Незаменима при работе с длинными деталями. Её можно установить как продольно, так и поперечно относительно оператора, в зависимости от конкретной рабочей задачи.
- Две короткие линейки по 0.9 м:Удобны для обработки мелкогабаритных деталей. При необходимости их можно убрать с рабочей поверхности.
- Шесть откидных упоров:Обеспечивают удобство и скорость работы. Два из них оснащены микролифтом для точной настройки размеров сверления.

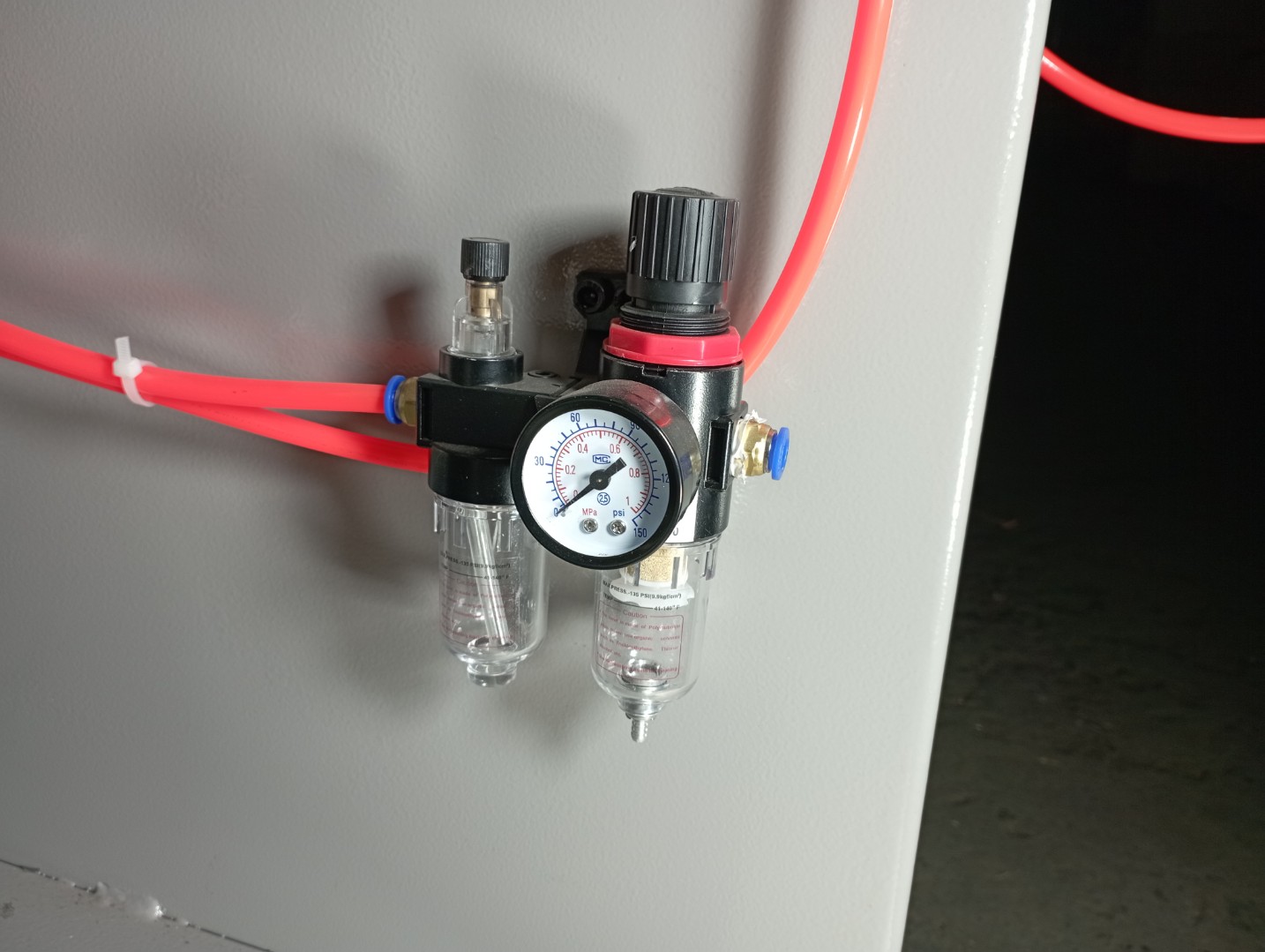

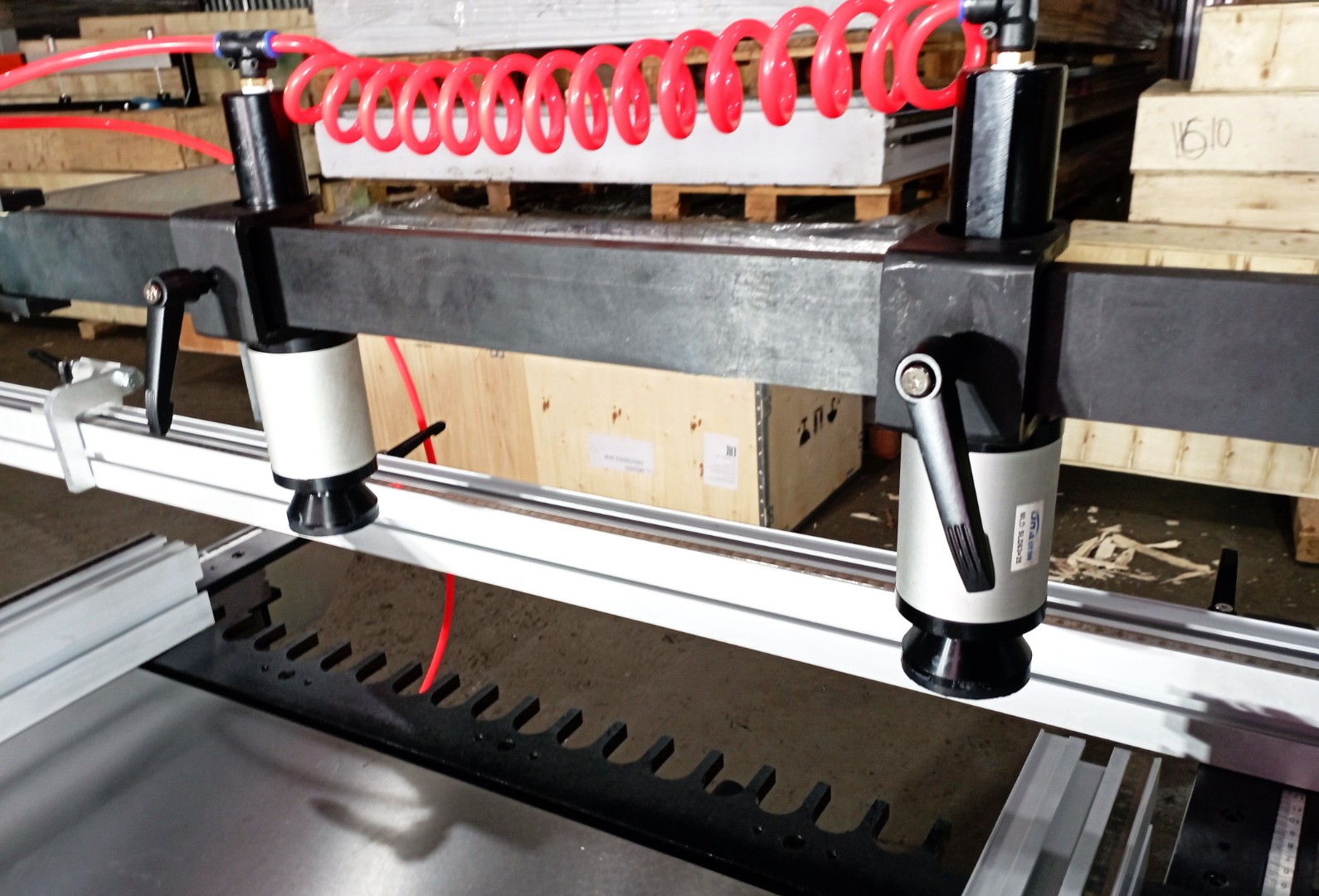

- Два пневмоцилиндра:Обеспечивают надёжную фиксацию заготовки с возможностью точной настройки для деталей различной толщины и размеров.
- Педаль-пускатель:Оснащена защитным козырьком для предотвращения случайного нажатия, что повышает безопасность оператора.

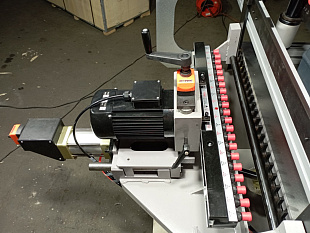

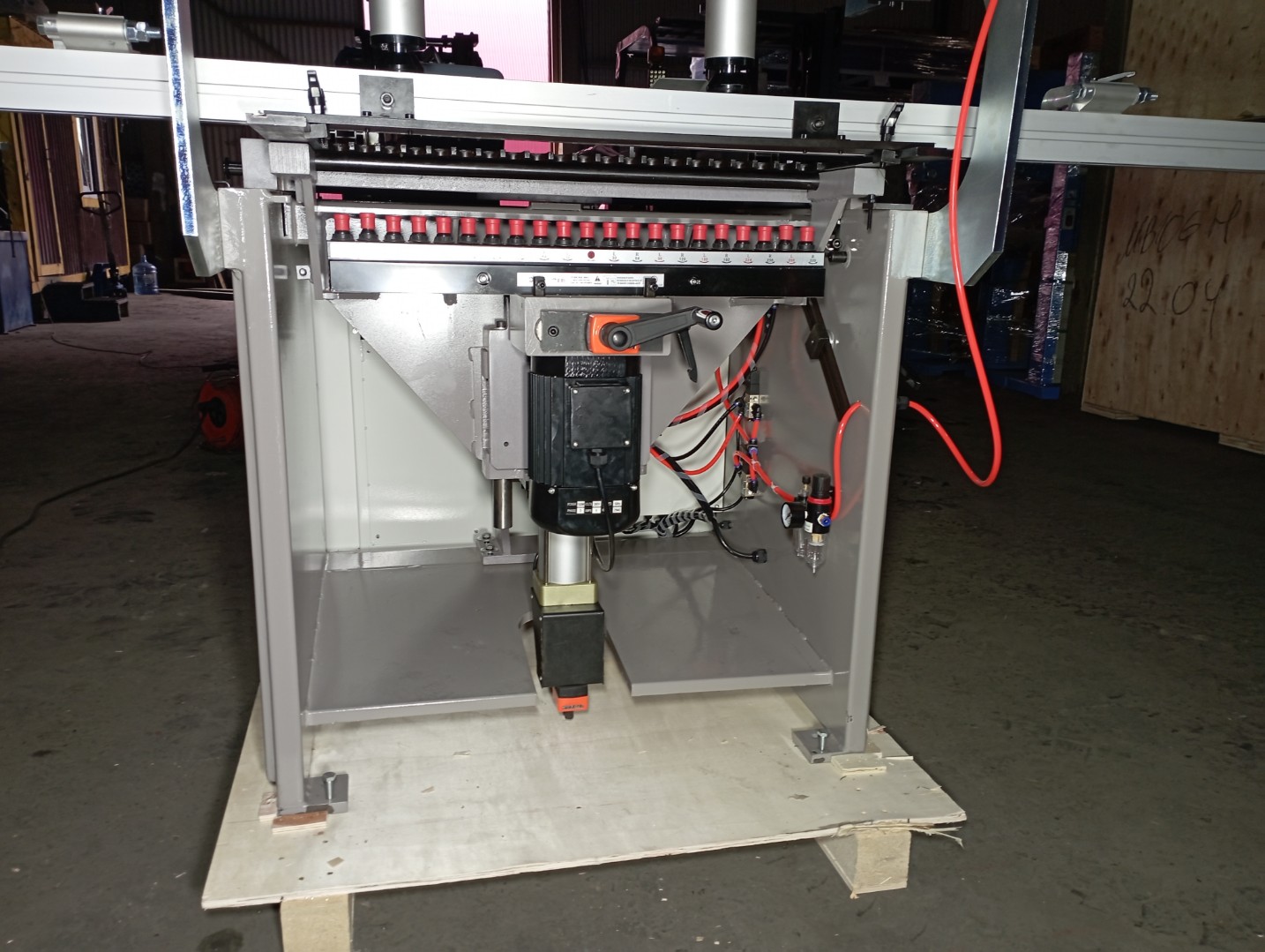

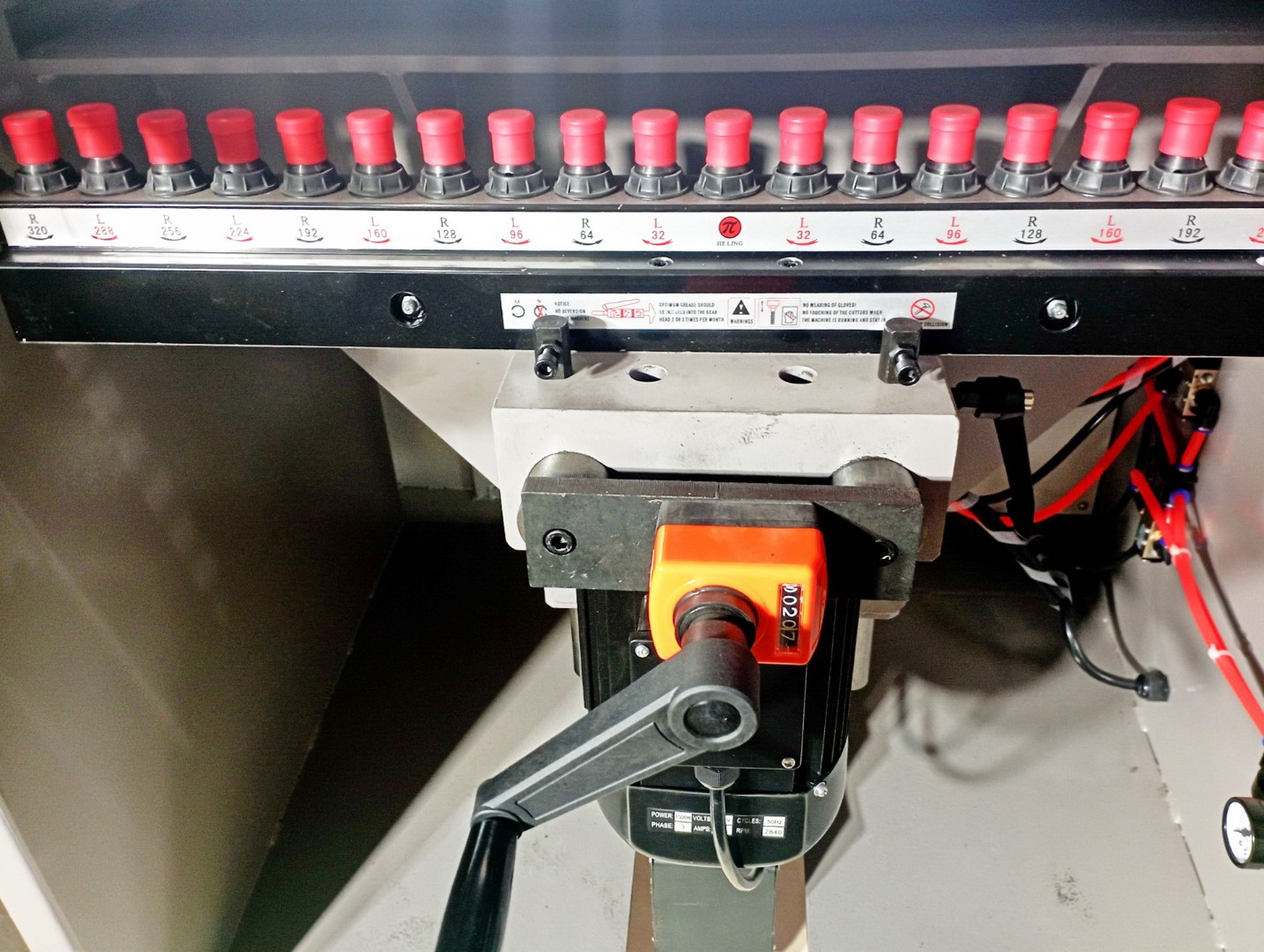

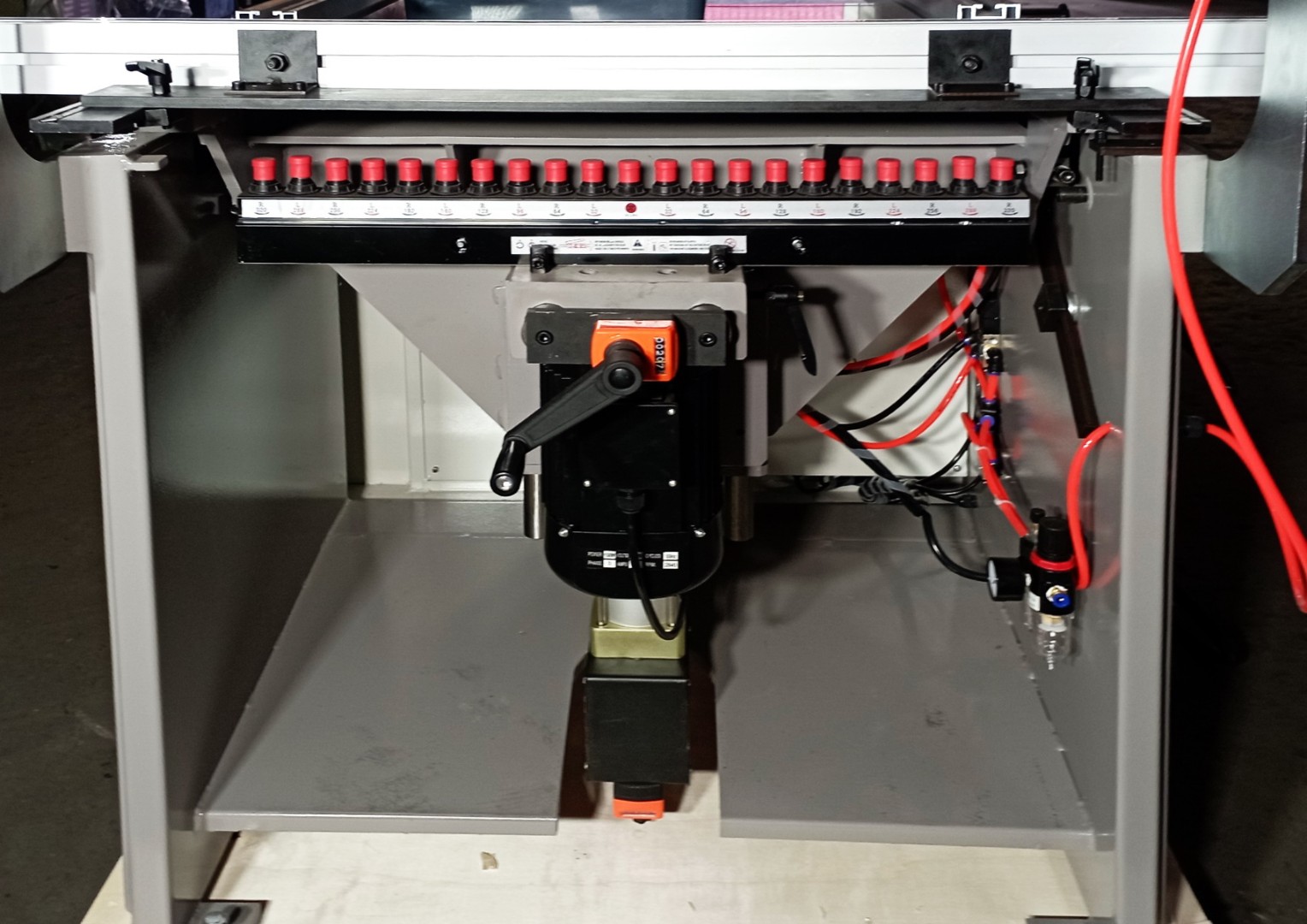

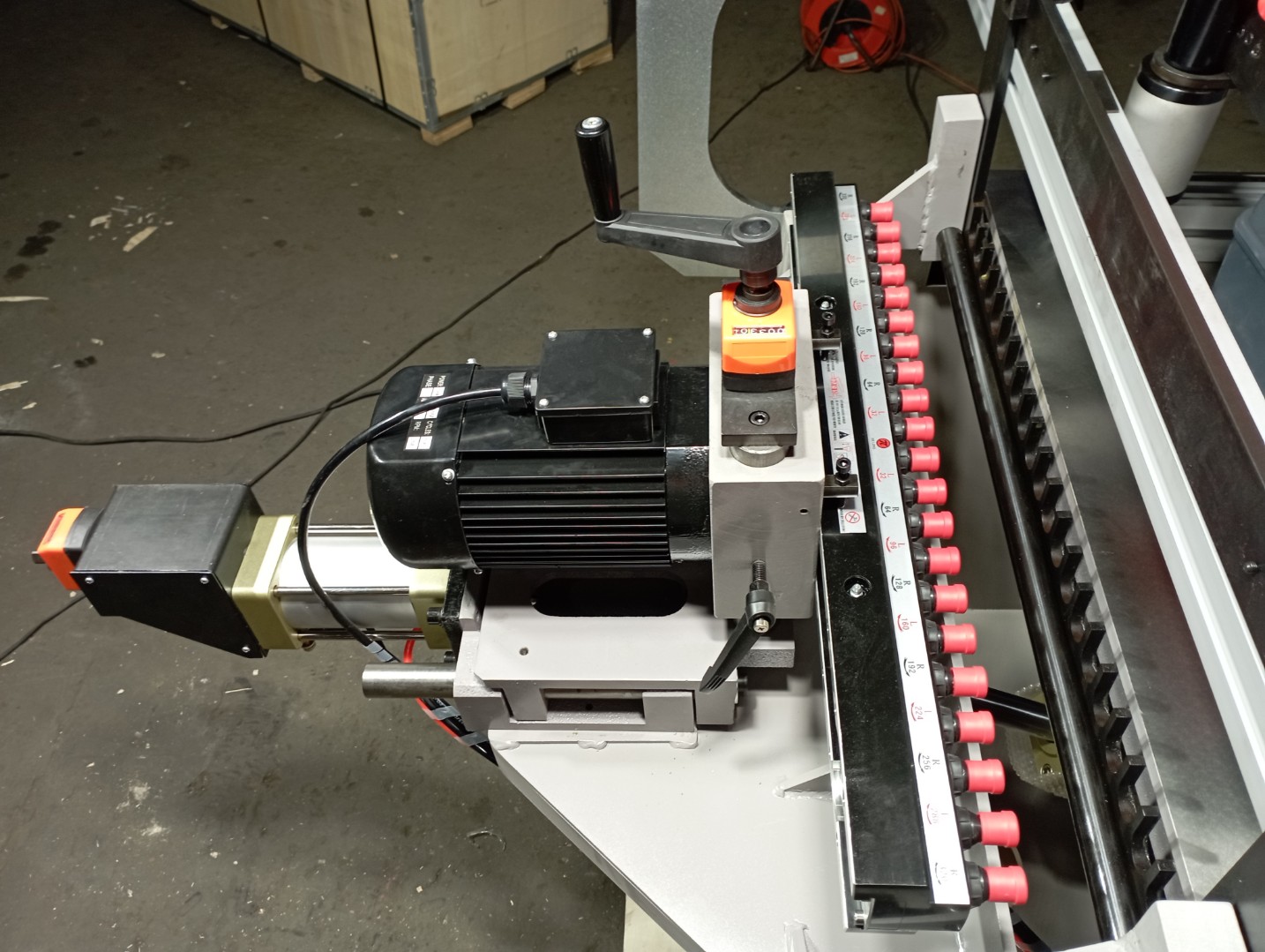

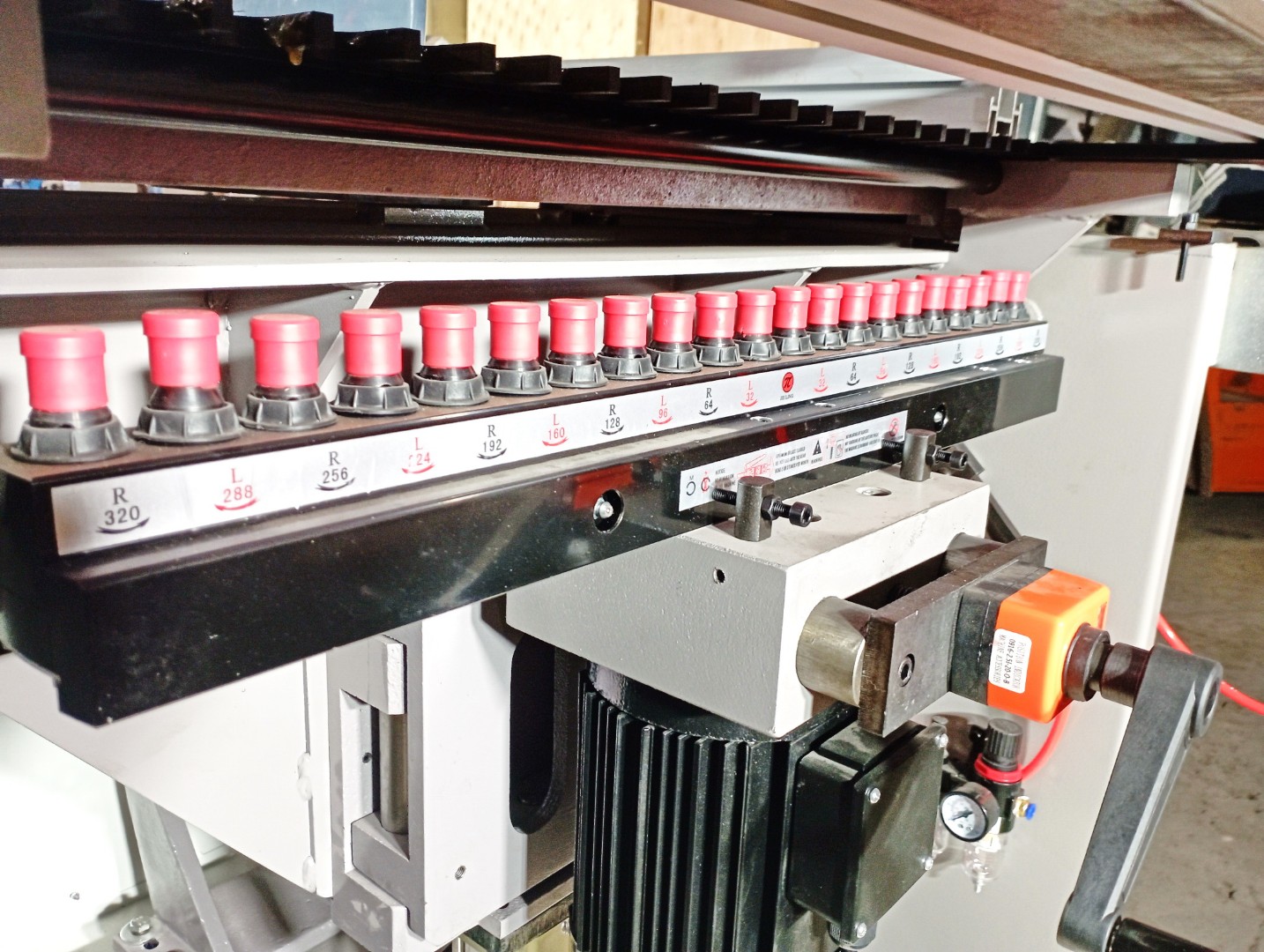

- Поворотный сверлильный блок:Позволяет сверлить детали в плоскость, под углом 45 градусов и в торец детали.
Технические характеристики
|
Наименование |
Параметры |
|
Количество сверлильных головок, шт. |
21 |
|
Расстояние между шпинделями, мм |
32 |
|
Количество сверлильных траверс, шт. |
1 |
|
Количество откидных упоров |
6 |
|
Расстояние между крайними сверлильными головками, мм |
640 |
|
Наклон сверлильной траверсы |
0-900 |
|
Наибольшая глубина сверления, мм |
60 |
|
Максимальная толщина заготовки, мм |
70 |
|
Максимальный диаметр сверления, |
ф 24 (при 1 сверле) ф 13(при нескольких) |
|
Наибольшая глубина сверления, мм |
60 |
|
Требуемое пневматическое давление, атм |
6 |
|
Частота вращения сверлильной головки, об./мин |
2800 |
|
Патрон 1265 |
Ф40 ф45 |
|
Мощность, кВт |
1,5 |
|
Размер стола, мм90 |
900x630 |
|
Габариты, мм |
3100х1200х1300 |
|
Транспортные габариты, мм |
1050x1320x1100 |
|
Масса, кг |
395 |
- Транспортный объем, м3: 1,2
- Расстояние между шпинделями, мм: 32
- Обороты шпинделей, об/мин: 2800
- Количество шпинделей, шт.: 21
- Количество шпинделей на суппортах (вертикальном), шт.,: 21
- Максимальная глубина сверления, мм: 60
- Максимальная толщина заготовки, мм: 70
- Максимальное расстояние между крайними горизонтальными шпинделями, мм: 32
- Максимальный диаметр сверления, мм: 25
- Масса, кг: 395
- Мощность, кВт: 1.5
- Напряжение, В: 380
- Наклон сверлильной траверсы, град.: 0-90
- Рабочее давление, Бар: 6
- Размеры стола, мм: 870х625
