Назначение
Высокоточные сверлильно-присадочные станки предназначены для сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей.
Область применения
На любых предприятиях по производству корпусной мебели.

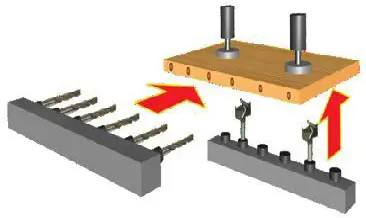

Схема обработки

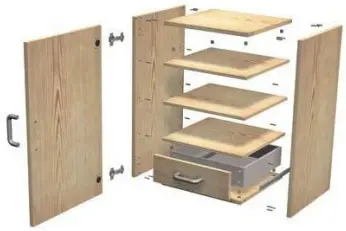

Схема сборки готового изделия
Отличительные особенности
- Пневматическая регулировка угла наклона многошпиндельного агрегата;
- Возможность сверления в пласть и торец деталей, сверление под углом;
- Прижим детали двумя пневматическими цилиндрами;

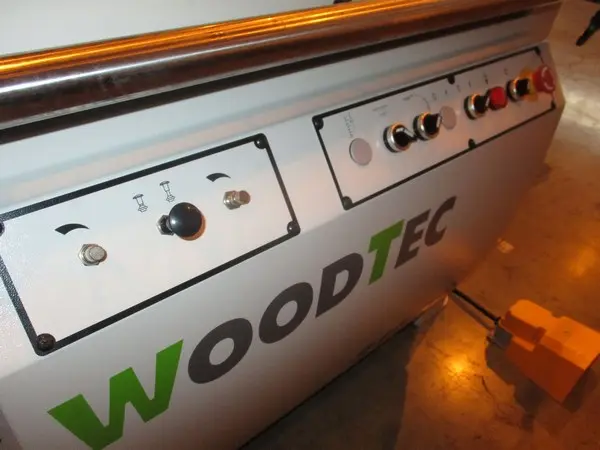

- Автоматическое управление рабочими операциями (старт-педаль);

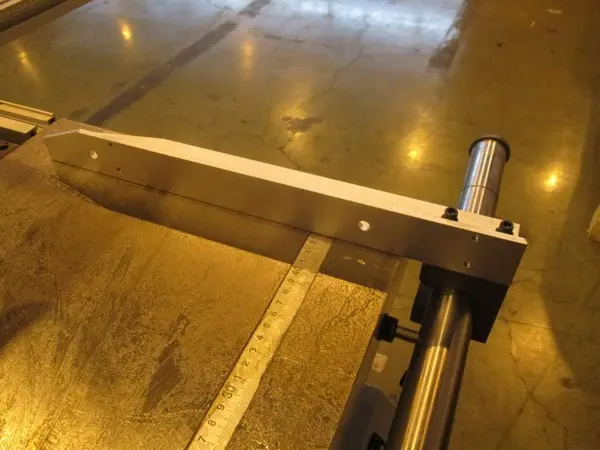

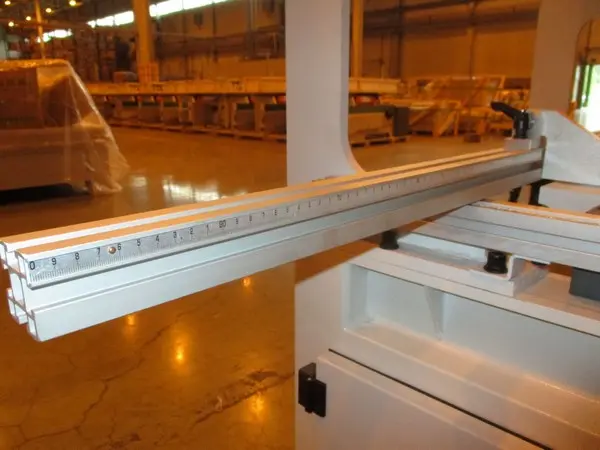

- Направляющая линейка 1,8 м;
- Два передних упора.

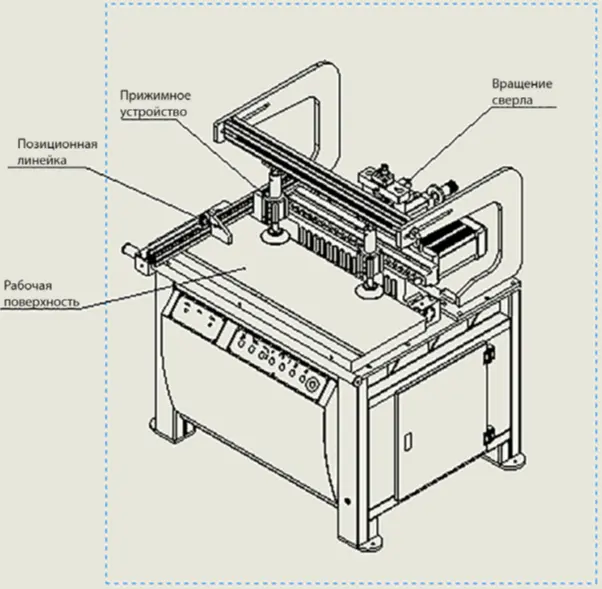

Конструктивные особенности
|

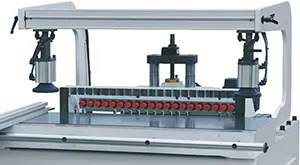

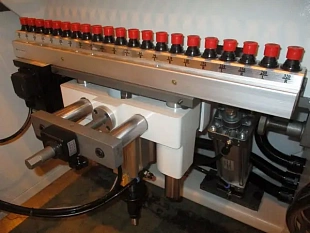

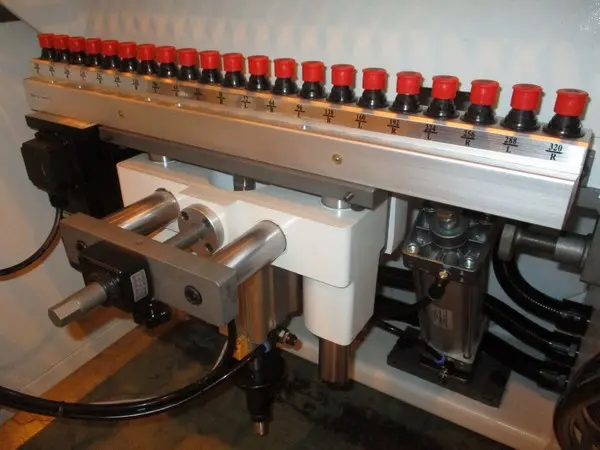

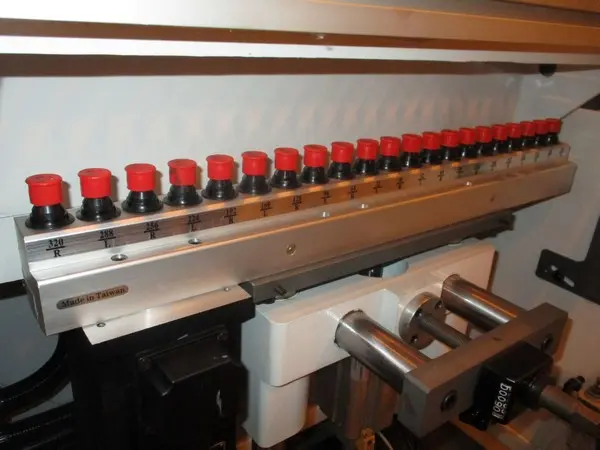

СВЕРЛИЛЬНАЯ ГОЛОВА Конструкция сверлильной головы позволяет производить как вертикальное сверление (сверление в пласть), так и горизонтальное сверление заготовки (сверление в торец), а так же сверление под углом в 45°. |
|
ПНЕВМОПРИЖИМЫ Пневматические прижимы для быстрого фиксирования заготовки различной толщины приводятся в действие при помощи пневмопедали. |
| Количество шпинделей, шт | 21 |
| Межцентровое расстояние шпинделей, мм | 32 |
| Межцентровое расстояние между первым и последним шпинделем, мм | 640 |
| Наклон многошпиндельной головки, ° | 0 – 90 |
| Макс. глубина сверления, мм | 70 |
| Потребляемая эл. мощность, кВт | 1,5 |
| Давление пневматической системы, бар | 6 - 8 |
| Длина, мм | 1550 |
| Ширина, мм | 1100 |
| Высота, мм | 1220 |
| Вес, кг | 400 |
