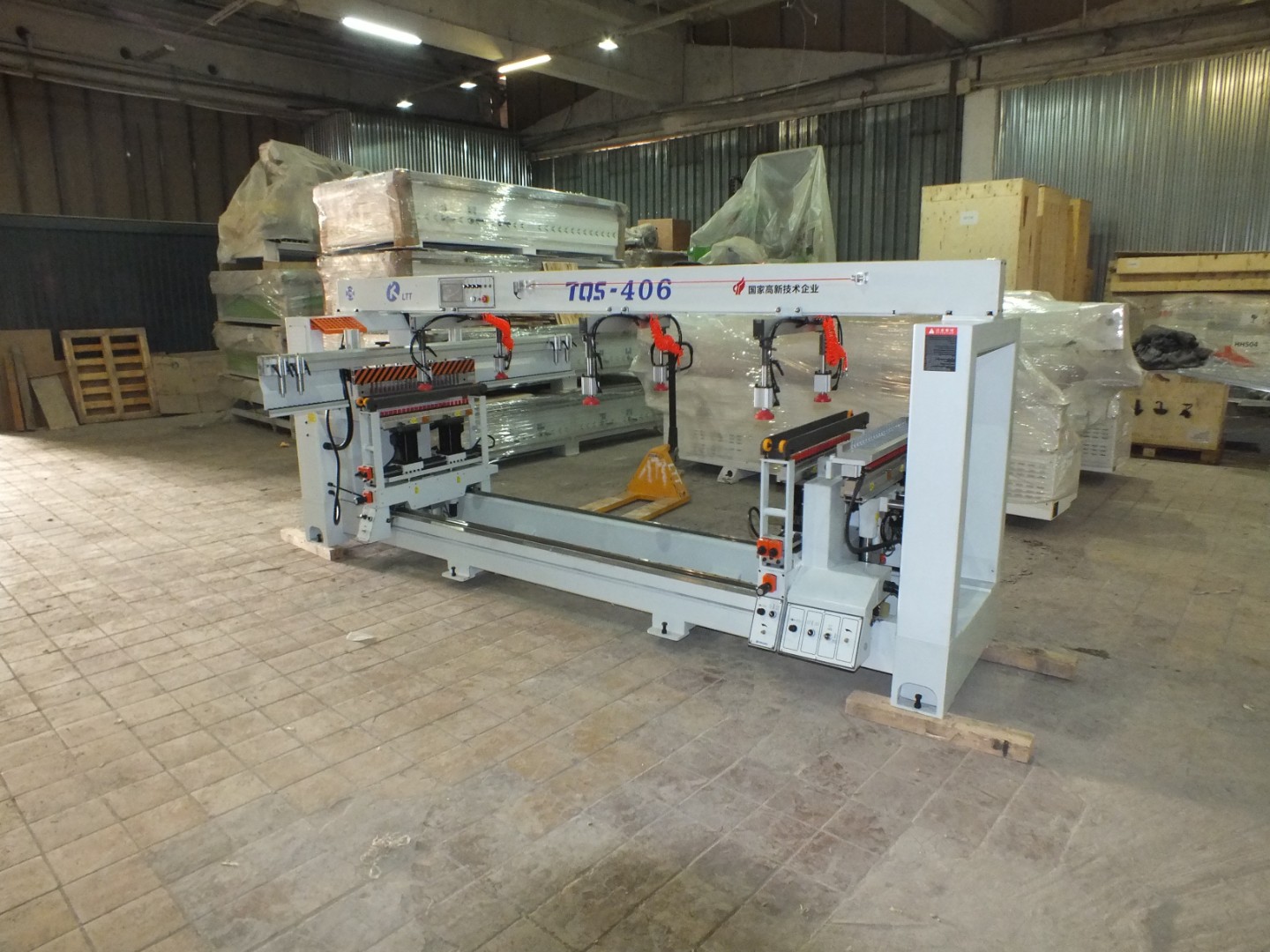

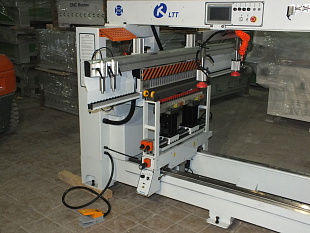

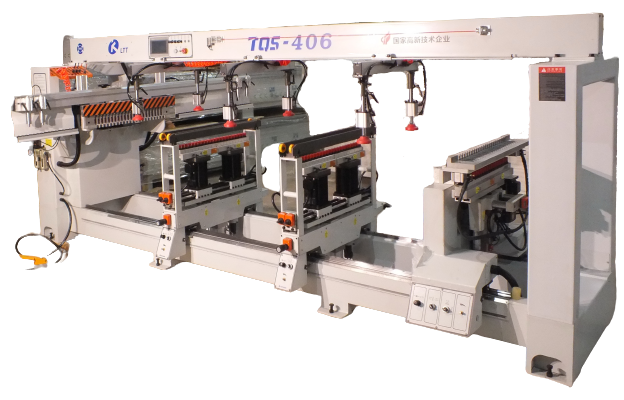

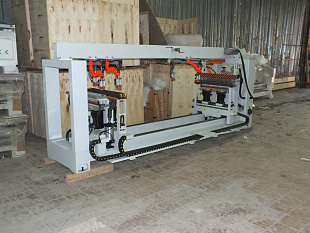

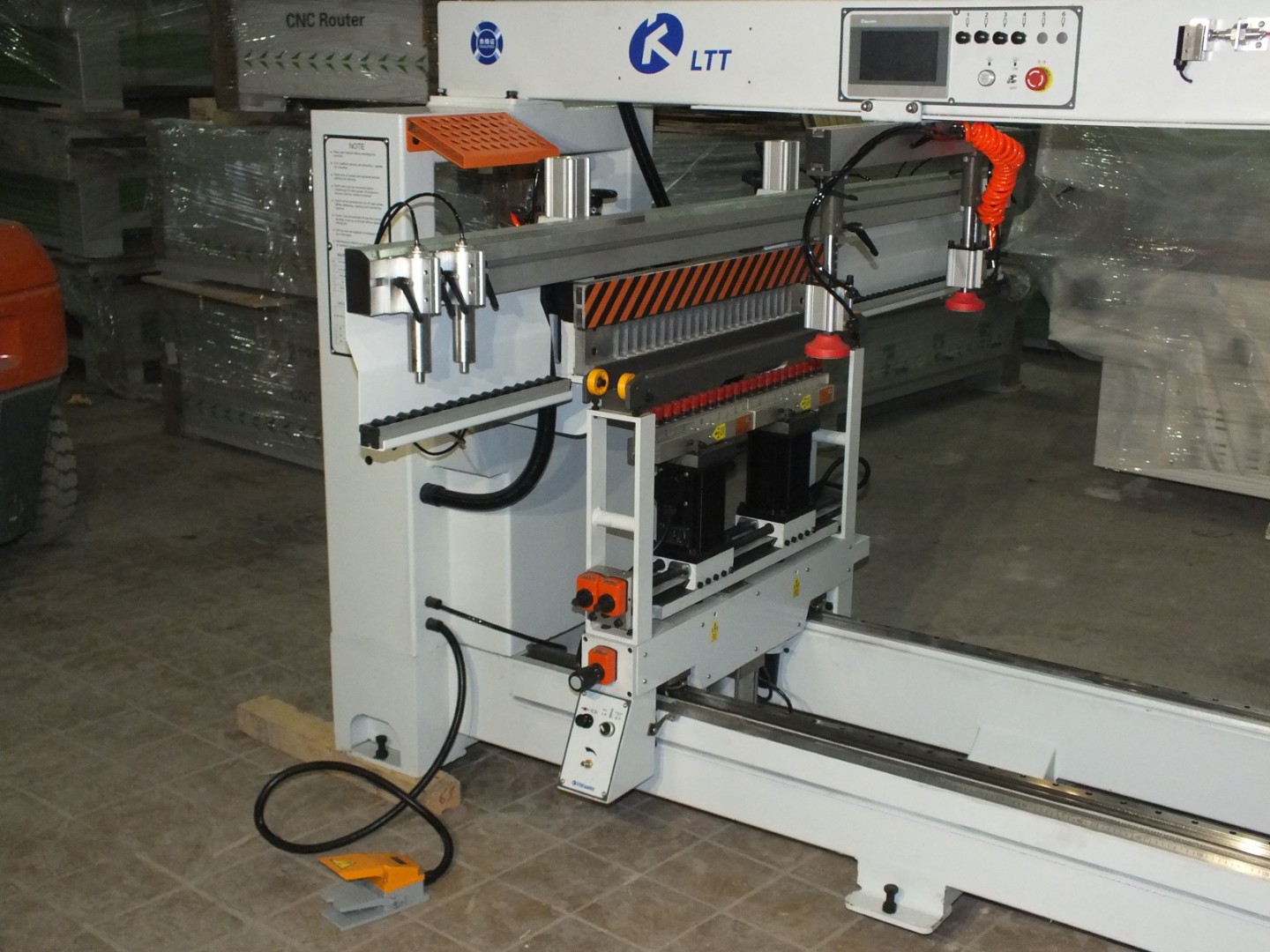

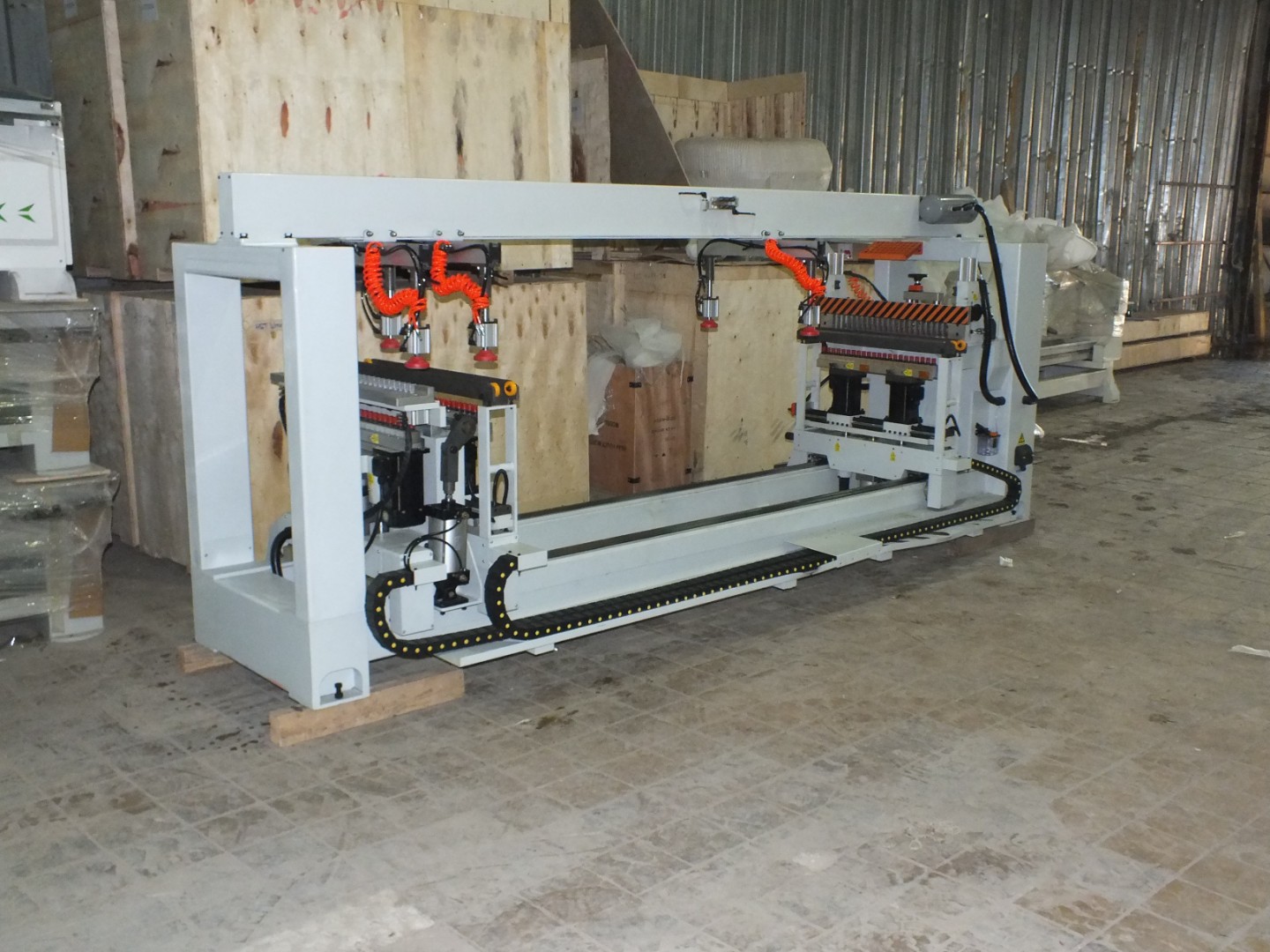

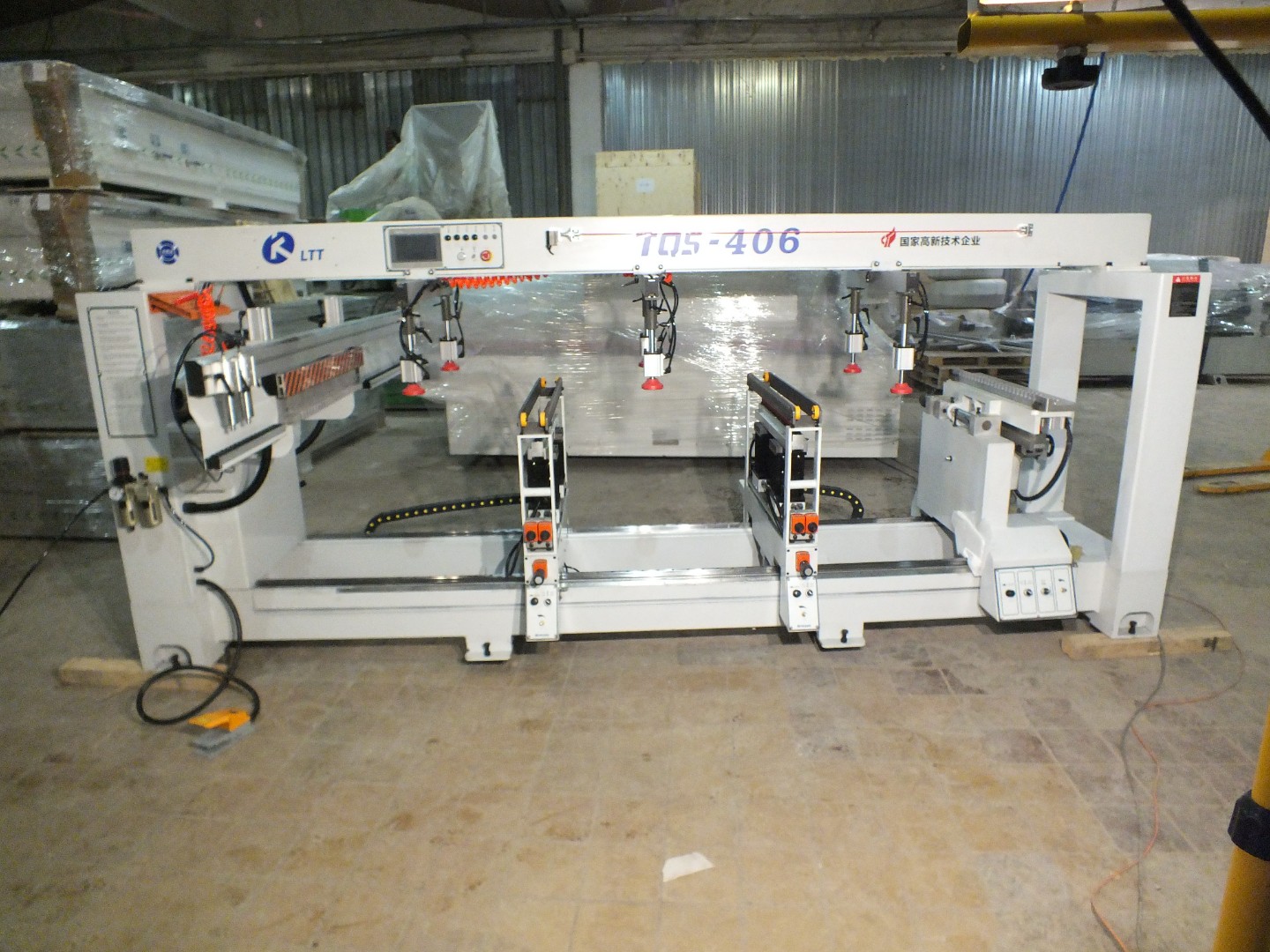

Сверлильно-присадочный станок серииTQS-406 предназначен для сверления за один проход сквозных и глухих отверстий под фурнитуру в пласти и торцах деталей корпусной мебели. Работа станка осуществляется в полуавтоматическом режиме. Применяется на предприятиях и в цехах по крупносерийному производству мебели, а также других деревообрабатывающих производств.

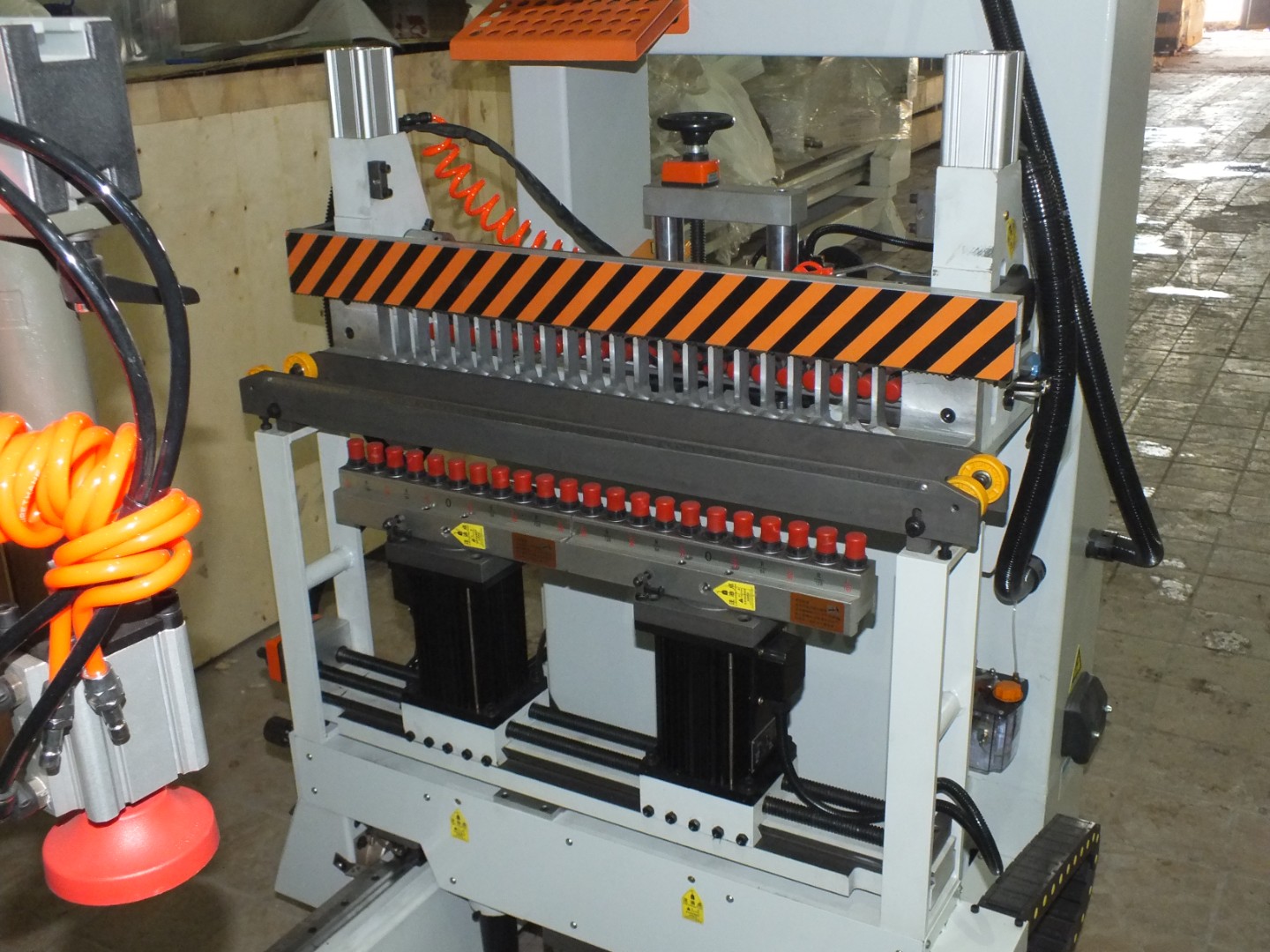

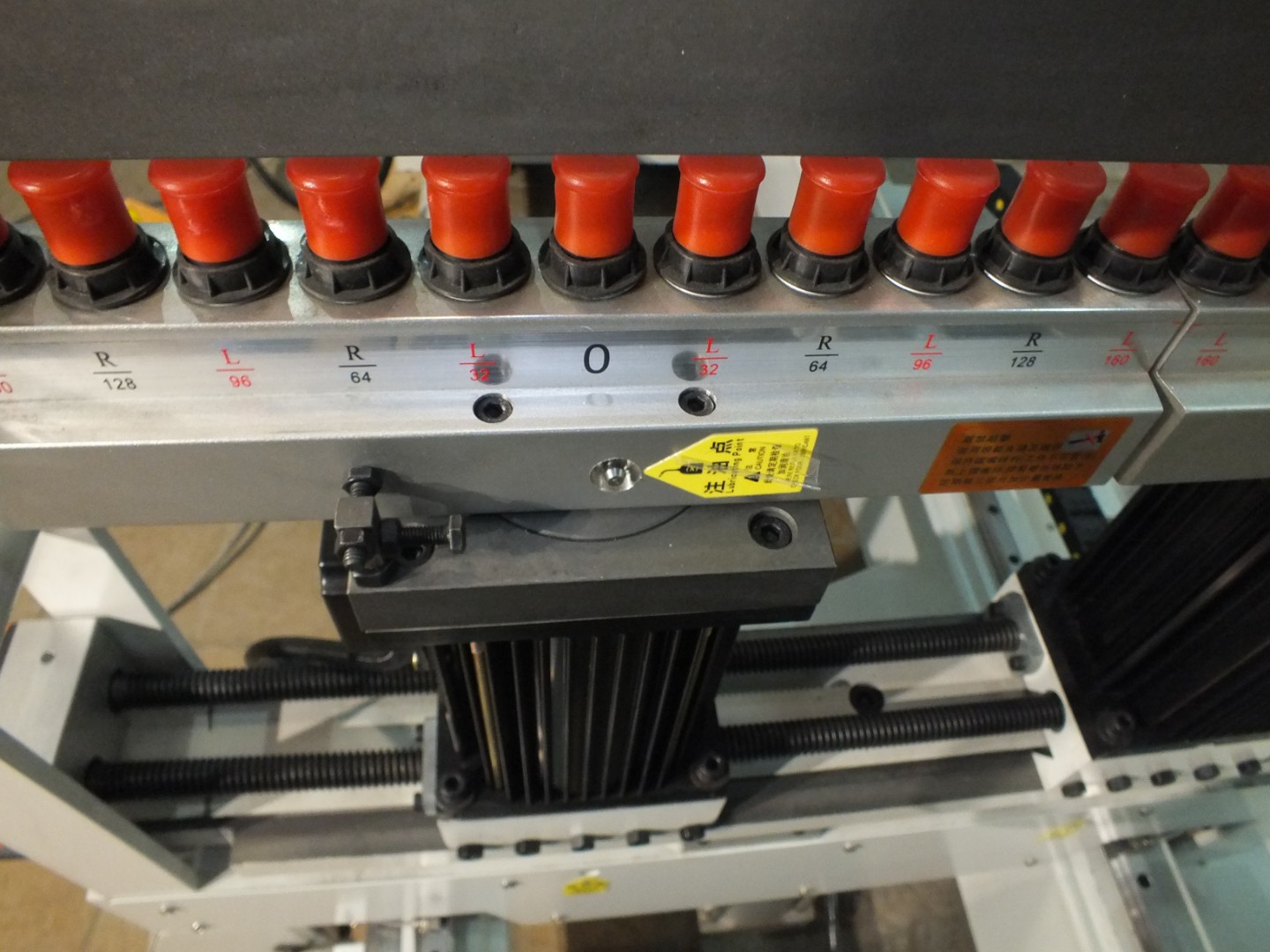

- Горизонтальная траверса 22 шпинделя

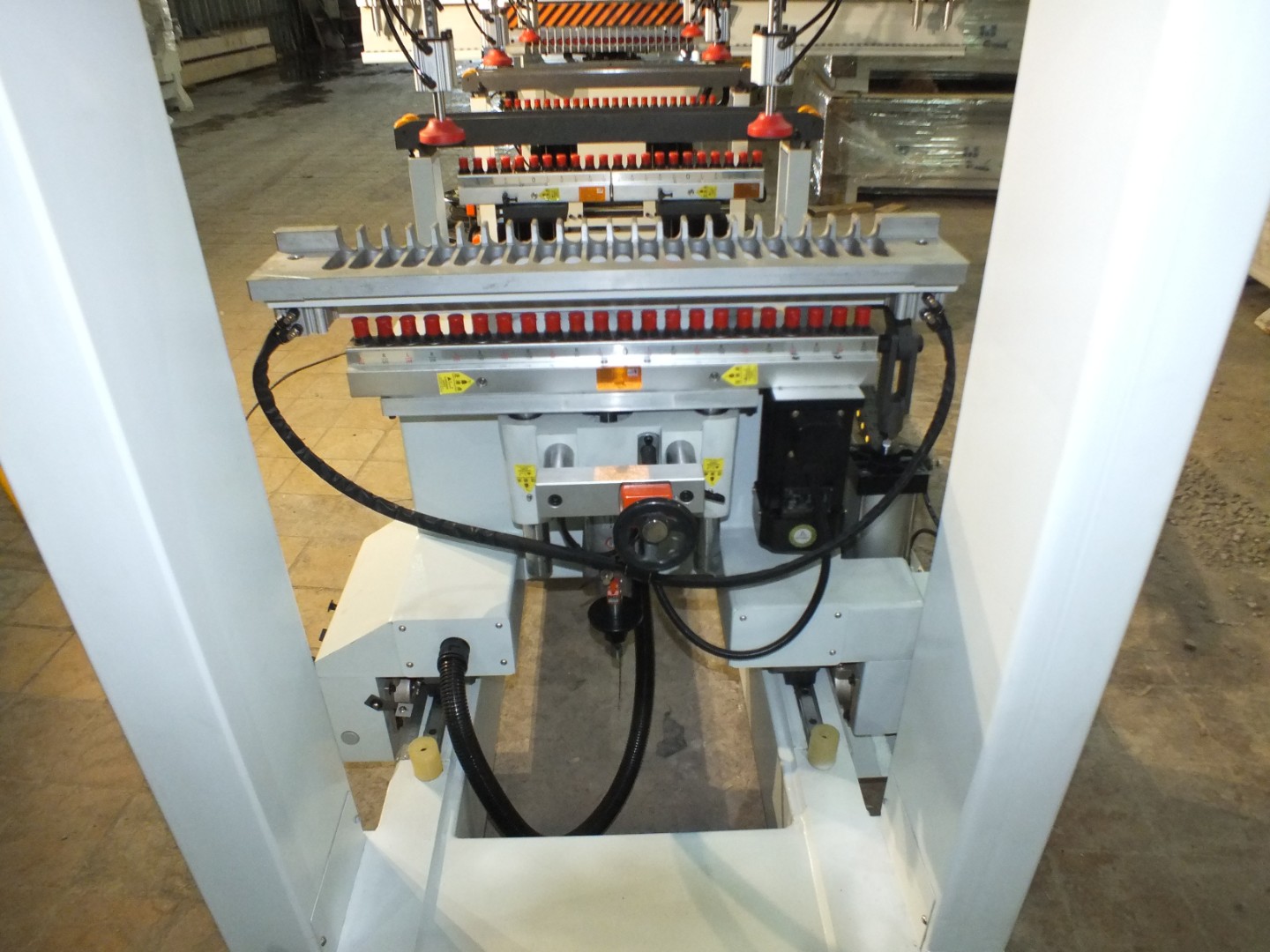

- Две вертикальные траверсы 44 шпинделя (4х11)

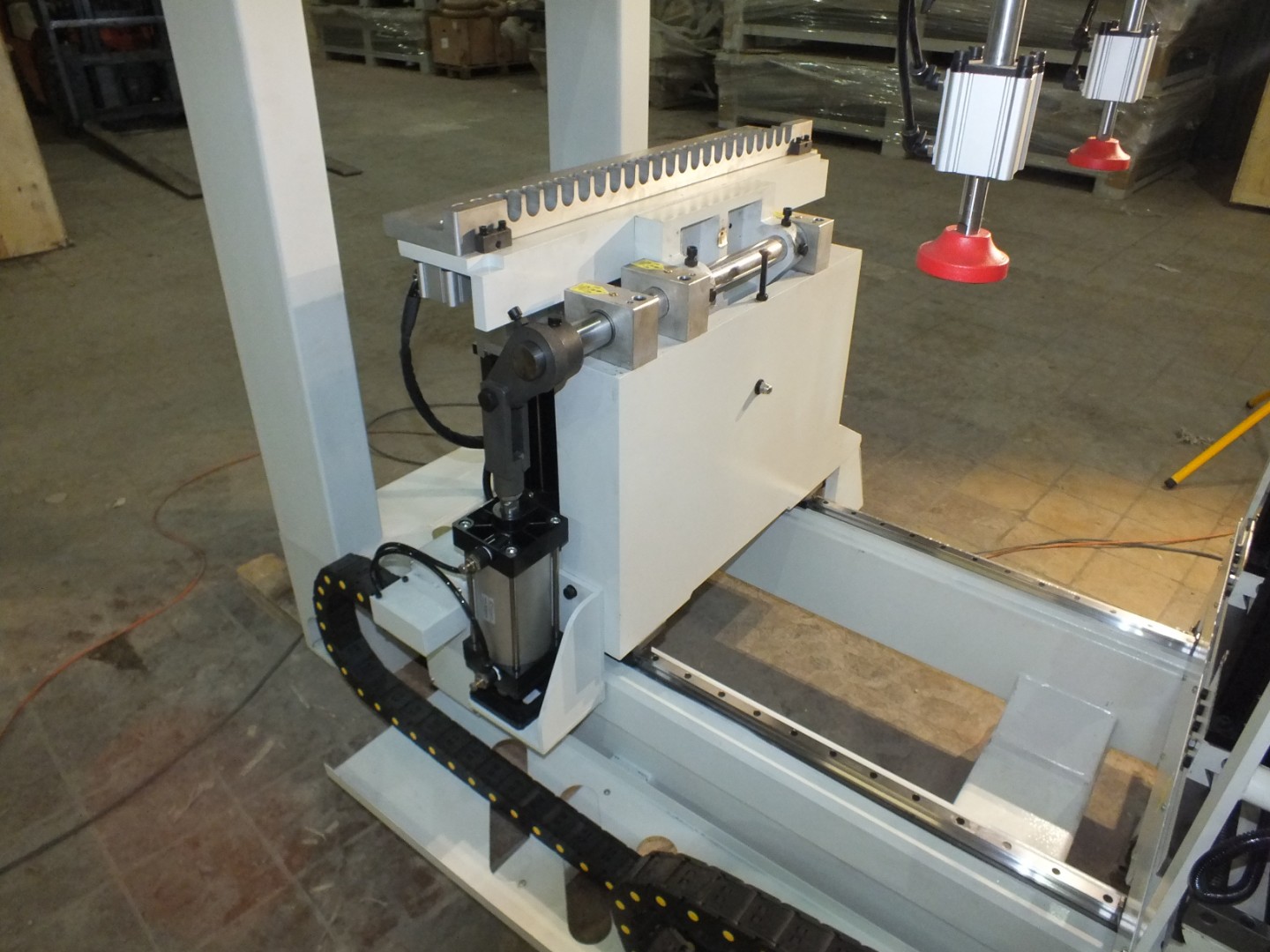

- Вертикальные траверсы с поворотом 2х11 шпинделей в горизонтальной плоскости на 900
- Универсальная траверса 22 шпинделя
Наименование |
Параметры |
Количество шпинделей, шт |
88 |
Расстояние между шпинделями (шаг), мм |
32 |
Максимальная рабочая зона, мм |
2600x2500 |
Минимальное расстояние между вертикальными группами, мм |
130 |
Максимальный диаметр сверления горизонтальных траверс, мм |
25 |
Максимальный диаметр сверл при полном заполнении траверсы, мм |
13 |
Максимальная глубина сверления вертикальной группы, мм |
60 |
Максимальная глубина сверления горизонтальной группы, мм |
60 |
Максимальная толщина панели, мм |
50 |
Частота вращения шпинделей, об/мин |
2840 |

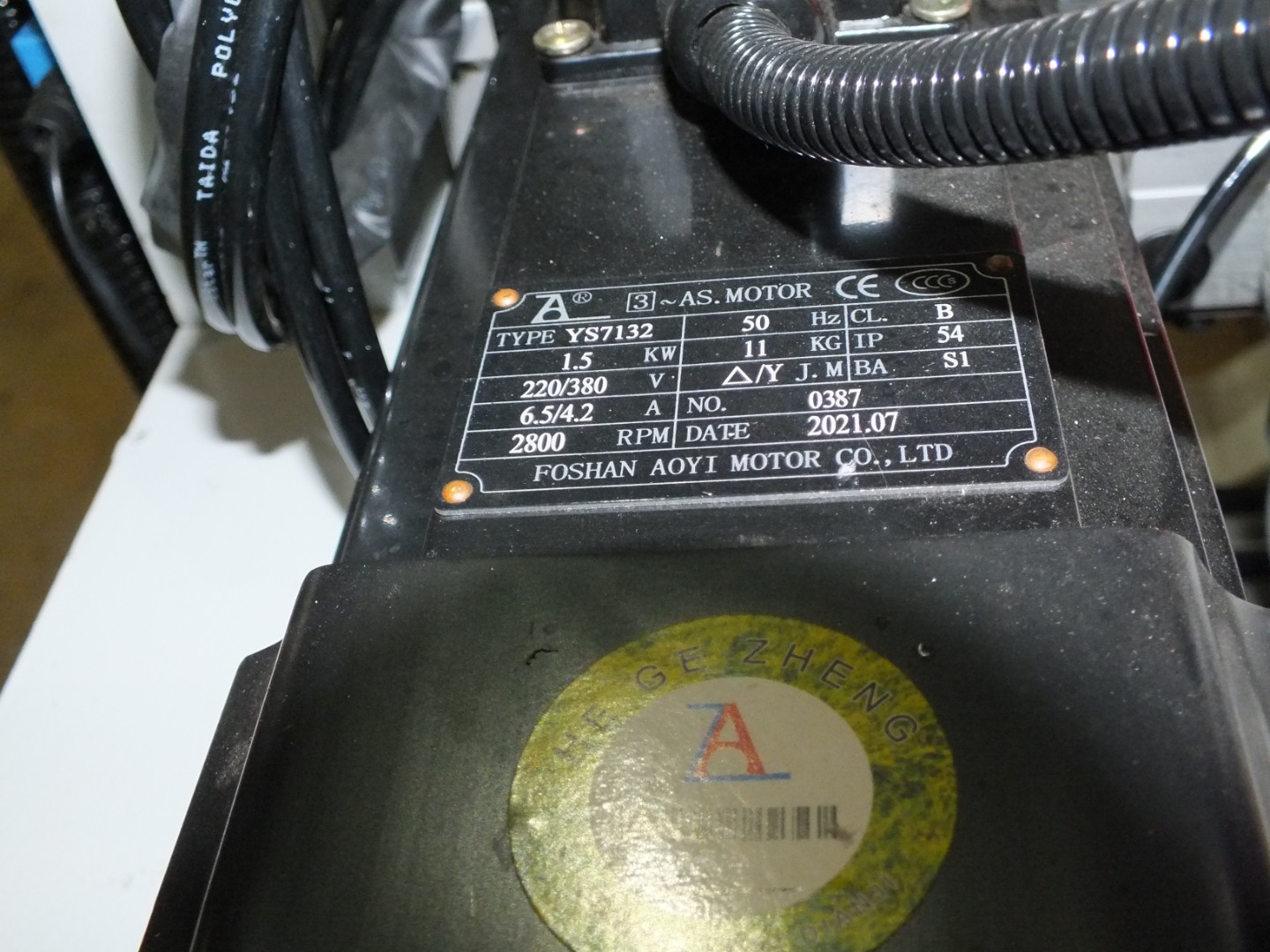

Мощность двигателей горизонтальной группы, кВт |
3,0 (1,5х2) |
Мощность двигателей вертикальной группы, кВт |
6.0 (1,5х4) |
Рабочее давление, Бар |
6-7 |
Габаритные размеры, мм |
4100х1500х1600 |
Транспортные габариты, м |
4150х1550х1650 |
Вес, кг |
1450 |
