Назначение:

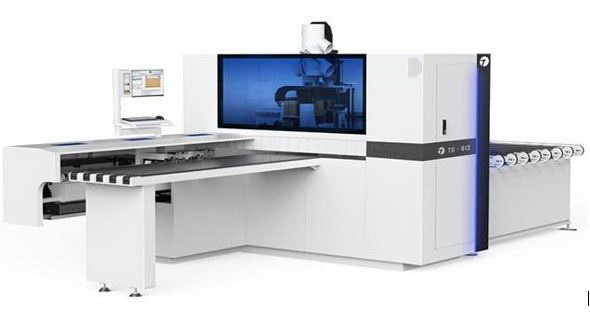

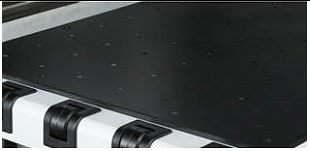

Сверлильно-присадочный центр с ЧПУ H-612KJ предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали и фрезерования криволинейных и прямых пазов.
Конструктивные преимущества H-612KJ:
- При сверлении деталей с 6 сторон и изготовлении пазов производительность станка составит 800 деталей за 8 часов работы;
- При комбинированном сверлении деталей с 5 и с 6 сторон и изготовлении пазов производительность станка составит 1000 деталей за 8 часов работы;
- При сверлении деталей с 5 сторон и изготовлении пазов производительность станка составит 1100 деталей за 8 часов работы;
- При сверлении деталей с 5 сторон производительность станка составит 1200 деталей за 8 часов работы.
Технические характеристики
|
Наименование |
Параметры |
|
Длина заготовки мм. |
70-2850 |
|
Ширина заготовки мм. |
35-1200 |
|
Толщина заготовки мм. |
9-50 |
|
Скорость перемещения захватов заготовки (Х) До м/мин |
130 |
|
Макс. скорость по оси (Y) м/мин |
60 |
|
Макс. скорость по оси (Z) м/мин |
30 |
|
Кол-во вертикальных шпинделей шт. |
12+9 |
|
Кол-во горизонтальных шпинделей (Верхняя группа) шт. |
4+4 |
|
Фрезерный узел для пазов |
3,5 кВт |
|
Шпиндель присадочной группы |
2,2 кВт |
|
Диаметр аспирационного патрубка мм. |
1×200 |
|
Диаметр аспирационного патрубка мм. |
5х100 |
|
Установленная мощность, кВт |
19,2 |
|
Рабочее давление, Бар |
7 |
|
Размеры станка, мм. (ДхШхВ) |
5050x2790x2200 |
|
Транспортные габариты шкаф, м. Стол, м. |
2,9х2,4х1,9 2,45х2,1х1,6 |
|
Вес кг |
3510 |
- Напряжение: 380В
- Мощность электродвигателя, кВт: 19, 2
- Количество шпинделей, шт.: Вертикальных 12+9, Горизонтальных (Верхняя группа) 4+4
- Давление в пневмосистеме, МПа: 0,6
- Масса, кг: 3900
- Мощность, кВт: 19,2
- Рабочее давление, Бар: 7
