Описание

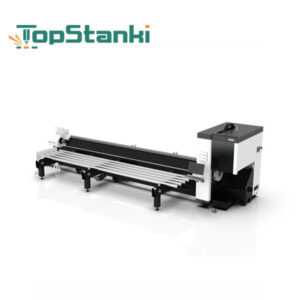

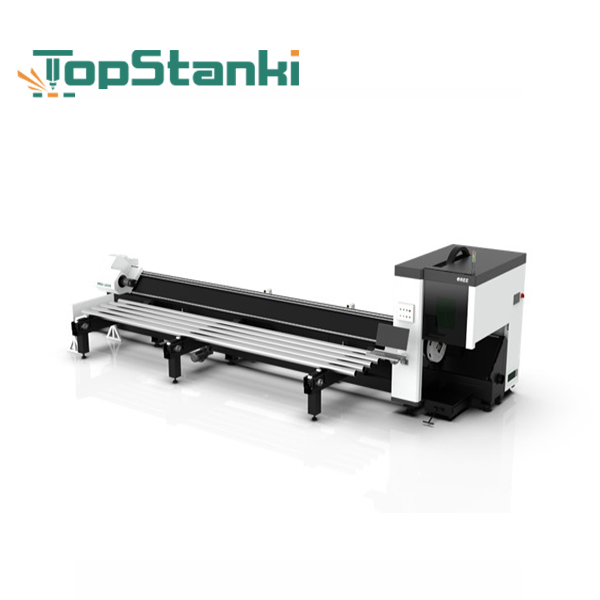

Лазерный труборез TH 6016+H3 1500w предназначен для резки трубы,профиля.
Лазерный труборез является доступным вариантом для обработки металлических труб круглых, квадратных, прямоугольных овальных, сложных поперечных сечений и профиля. Максимальный диаметр – 160 mm. Фиксация трубы осуществляется посредством электрического пневматического патрона с серводвигателем. Зажимной диаметр составляет Ø 15 – 160 mm. Патрон оснащен удлиненным зажимом для уменьшения длины остатка. Приемный стол 3 метра.
Чтобы уточнить характеристики оборудования, узнать цены на станок лазерной резки с ЧПУ в нужной комплектации – оформите заказ на сайте или оставьте сообщение менеджерам компании TOPSTANKI.
| Максимальная длинна обрабатываемой трубы | 6300 мм |
| Приемный стол | 3 метра, серво опоры следования (3 шт.) Увеличение общей длинны на 3600мм |
| Диапазон обработки круглых труб / квадратных труб | 15 – 160 mm / 15 – 160 mm |
| Диапазон обработки угловой и швеллерной стали | Уголок: ≤90 / Швеллер: ≤100 |
| Диапазон обработки двутавровой балки | Двутавр: ≤100 |
| Мах. Нагрузка на каждый патрон | 150 кг |
| Точность позицианирования / повтоного позицианирования | 0.05 мм / 0.03 мм |
| Перемещение по оси X / Y2 / Z / Y1 | 450 мм / 6900 мм/ 170 мм / 440 мм |
| Направляющий по осям X / Y / Z | T-WIN, Тайвань (X:30; Y:30; Z:20) мм |
| Передача по осям X / Y | Зубчатая рейка T-WIN, Тайвань |
| Передача по оси Z | Шарико-винтовая пара TBI |
| Пневмокомпоненты | AirTAC, Тайвань |
| Редукторы скорости | KoFoN, Китай |
| Электрокомпоненты | SCHNEIDER / OMROM |
| Двигатель по осям X / Y | Серво двигатель INOWANCE и серво драйвер X – 750Вт, Y- 2900 – Вт |
| Двигатель по оси Z / B1 /В2 | Серво двигатель INOWANCE и серво драйвер Z – 750Вт, B1 – 2900-Вт / В2 – 1800-Вт |
| Лазерная головка | RayTools до 6кВт, свыше Boci |
| Система управления / ПО / Резка под углом 45 | FSCUT3000DE-M / TubePro |
| Формат работы / По для раскладки | IGS. SAT. jhb. jhbs . Zx. zzx. / TubesT в комплекте |
| Смазка | Централизованная система смазки |
| Макс. скорость холостых перемещений | До 120 м/мин |
| Система охлаждения двух контурная | Чиллер HANLI, Китай |
| Тип патрона | Полностью пневматический самоцентрирующийся патрон, Китай |
| Режим поддержки трубы | Серво опора следования (2 шт.) Ролик переменного диаметра (1шт.) |
| Напряжение, В Частота тока, Гц | 380 В / 50-60 Гц |
