Описание

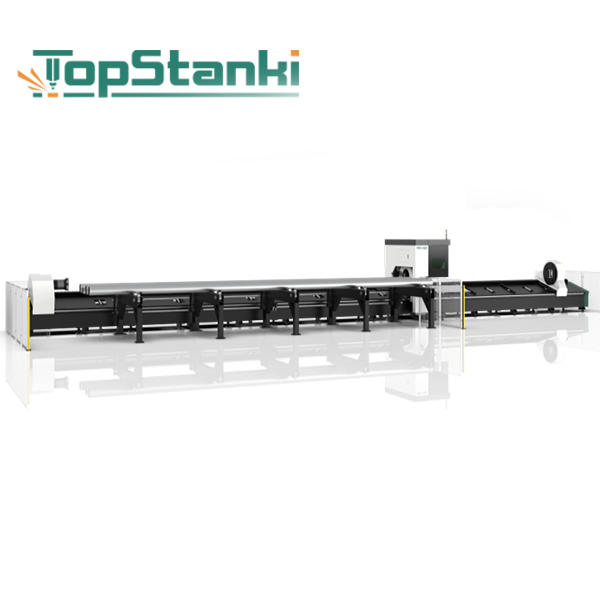

Лазерный труборез TS-12035+s6 6000w предназначен для резки трубы,профиля, двутавра
Лазерный труборез является доступным вариантом для обработки металлических труб круглых, квадратных, прямоугольных овальных, сложных поперечных сечений и профиля. Максимальный диаметр – 300 mm ( опция ). Наклонный приемный стол 6 метров с 3-мя серво опорами следования. Фиксация трубы осуществляется посредством электрического пневматического патрона с серводвигателем. Зажимной диаметр составляет Ø 15 – 350 mm. Патрон оснащен удлиненным зажимом для уменьшения длины остатка.
Чтобы уточнить характеристики оборудования, узнать цены на станок лазерной резки с ЧПУ в нужной комплектации – оформите заказ на сайте или оставьте сообщение менеджерам компании TOPSTANKI.
| Максимальная длинна обрабатываемой трубы | 12500 мм |
| Приемный стол | 6 – метров, наклонный, 3 – серво опоры следования |
| Диапазон обработки круглых труб / квадратных труб | 15-350 mm |
| Диапазон обработки угловой и швеллерной стали | Уголок: ≤160 /Швеллер: до 220 Спец кулачек (240-320) |
| Диапазон обработки двутавровой балки | Двутавр: до 220 Спец кулачек (240-320) |
| Мах. Нагрузка на каждый патрон | 900 кг |
| Точность позицианирования / повтоного позицианирования | 0.05 мм / 0.03 мм |
| Перемещение по оси X / Y / Z | 850 мм / 12500 мм/ 430 мм |
| Направляющий по осям X / Y / Z | T-WIN, Тайвань (X:25; Y:35; Z:20) мм |
| Передача по осям X / Y | Зубчатая рейка T-WIN, Тайвань |
| Передача по оси Z | Шарико-винтовая пара TBI |
| Пневмокомпоненты | AirTAC, Тайвань |
| Редукторы скорости | KoFoN, Китай |
| Электрокомпоненты | SCHNEIDER / OMROM |
| Двигатель по осям X / Y | Серво двигатель INOWANCE и серво драйвер X – 750Вт, Y- 4400 – Вт |
| Двигатель по оси Z / B1 / В2 / B3 | Серво двигатель INOWANCE и серво драйвер Z – 750Вт, B1 – 4400-Вт / В2 – 5500-Вт / B3 – 5500 Вт |
| Лазерная головка | BLT520H + BLS160 – ось поворота |
| Система управления / ПО / Резка под углом 45 | TubePro / FSCUT5000A |
| Формат работы / По для раскладки | IGS. SAT. jhb. jhbs . Zx. zzx. / TubesT в комплекте |
| Смазка | Централизованная система смазки |
| Макс. скорость холостых перемещений | До 200 м/мин |
| Система охлаждения двух контурная | Чиллер HANLI, Китай |
| Тип патрона | Полностью пневматический самоцентрирующийся патрон, Китай |
| Режим поддержки трубы | Серво опора следования (5 шт.) |
| Напряжение, В Частота тока, Гц | 380 В / 50-60 Гц |
