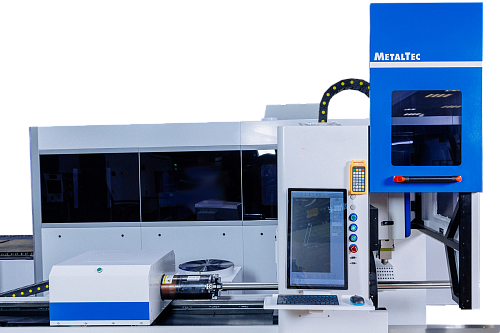

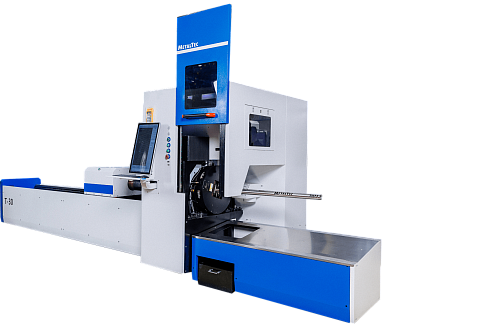

НАЗНАЧЕНИЕ:
Лазерный станок MetalTec Т-30 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.
ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:
Металлические трубы и профили любой формы.
СФЕРЫ ПРИМИНЕНИЯ С ТАНКОВ:
Металлообработка, строительство, машиностроение и т.д.
ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:
УСТАНОВОЧНЫЕ ГАБАРИТЫ:
Модель
T-30
Длина труб (максимальная), мм
3000
Наружный диаметр трубы (мин-макс), мм
20 - 160
Вид охлаждения
Чиллер HAN LI / S&A (Китай)
Направляющие по осям
HIWIN (Тайвань) (квадратного сечения)
Передача по осям
Шестерня – рейка
Передача по оси Z
Шарико-винтовая пара TBI (Тайвань)
Редуктор
SHIMPO-NIDEC (Япония)
Пневматические элементы
SMC/AirTac(Япония)
Электрокомпоненты
SCHNEIDER (Франция)
Датчик высоты
Автоматический
Система управления
Tubes T-Lite + Tube PRO (FSCUT3000)
Смазка
Централизованная система смазки
Ускорение
до 0,8 G
Точность позиционирования, мм
± 0,03
Точность повторного позиционирования, мм
± 0,02
Напряжение, В
380
Гарантия на станок (механическую часть)
2 года
Лазер
Тип лазера
Оптоволоконный лазер
Режущая голова
Raytools BM 110 (Швейцария)
Настройка фокусного расстояния
Автофокус
Производитель источника
MAXPHOTONICS
Мощность лазера, Вт
1500
Длина волны лазера, нм
1070
Срок работы лазера, ч
до 100 000
Гарантия на лазерный источник
2 года
Двигатели
Сервовигатели по осям W1, кВт
Серводвигатель FUJI 1.8 кВт (Япония)
Серводвигатель по оси W2, кВт
Серводвигатель FUJI 1,3 кВт (Япония)
Сервовигатели по осям Y2, кВт
Серводвигатель FUJI 1,8 кВт (Япония)
Серводвигатель по оси X, кВт
Серводвигатель FUJI 1 кВт (Япония)
Серводвигатель по оси Z, кВт
Серводвигатель FUJI 0,4 кВт (Япония)
Резка
Максимальная скорость резки, м/мин
до 20
Максимальная скорость холостого хода, м/мин
до 80
Минимальная ширина резки, мм
0,12
Габаритные размеры
Длина, мм
6200
Ширина, мм
2400
Высота, мм
2400
Вес, кг
2000
Конструктивные особенности

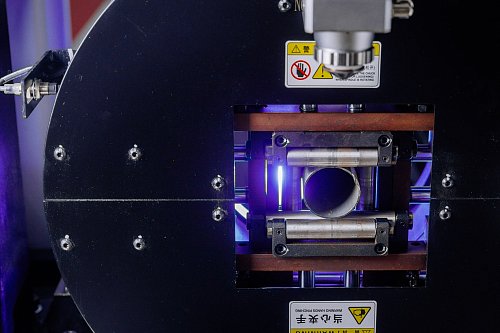

ПНЕВМАТИЧЕСКИЙ ЗАХВАТ
Высокая несущая способность
Ролики с полным пневмоприводом увеличивает надежность зажима патрона и его несущую способность.
ВЫСОКОТОЧНАЯ ЗУБЧАТАЯ ПЕРЕДАЧА ВРАЩЕНИЯ ЗАГОТОВКИ
Зубчатая передача высокой точности эффективно преобразует малейшие импульсы энкодера в радиальное движение.

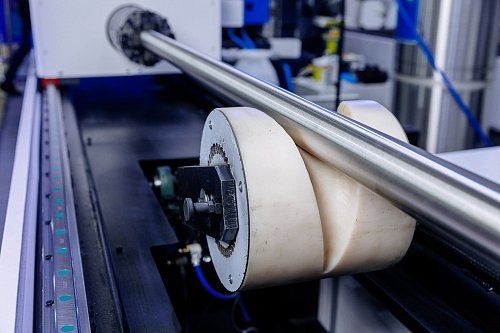

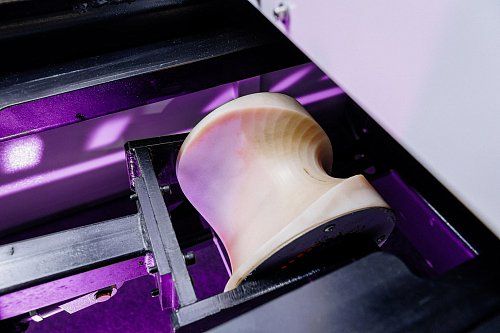

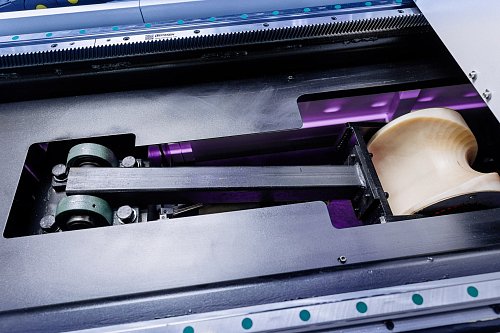

АВТОМАТИЧЕСКИЕ ОПОРЫ СУППОРТА – 1 ШТ
Интеллектуальная конструкция опор для труб, которые позволяет избавиться от проблемы прогиба при резке длинных труб.

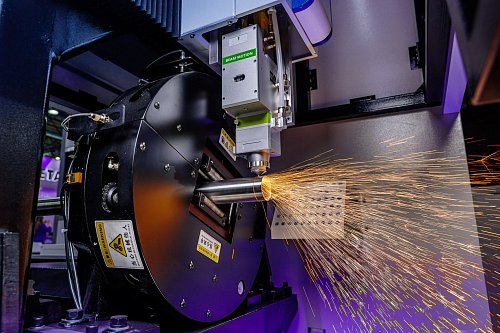

ПОЛНОСТЬЮ АВТОМАТИЧЕСКИЙ ПРИВОДНОЙ ПНЕВМОПАТРОН ДЛЯ ФИКСАЦИИ ЗАГОТОВОК
Обеспечивает стабильный зажим различных труб и профилей.
- Высокая жесткость зажима
- Противоскользящий захват предотвращает срыв трубы.
- Легкая настройка
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ TUBEST LITE + TUBE PRO
Система управления TubesT Lite представляет собой систему программного обеспечения, предназначенного для лазерной резки, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планировании траектории обработки, моделирование процесса резки.
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)
Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань). За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)
За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

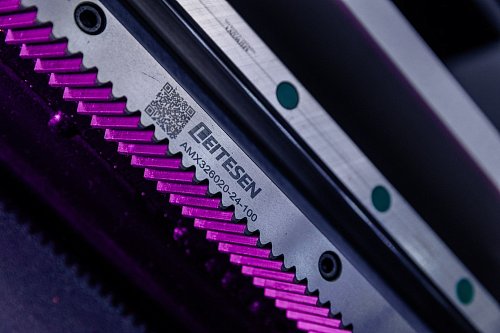

КОСОЗУБАЯ РЕЙКА ПО ОСЯМ
Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.
ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ)
Преимущества планетарного редуктора SHIMPO:
- Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
- Более высокий КПД;
- Облегченная конструкция - вдвое компактней и легче редукторов других видов
Не требуют обслуживания в процессе эксплуатации

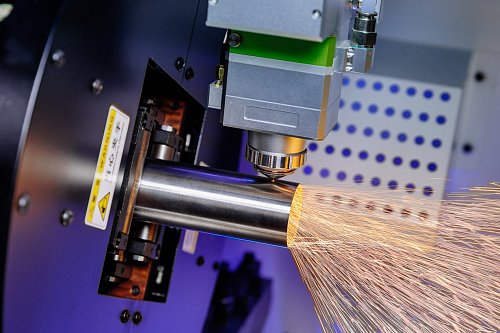

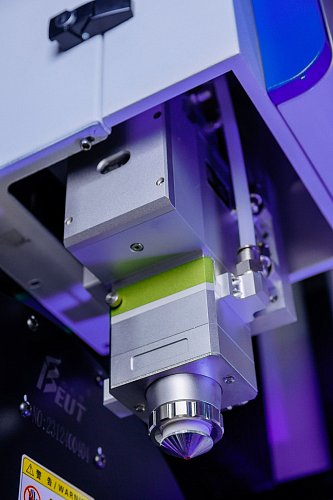

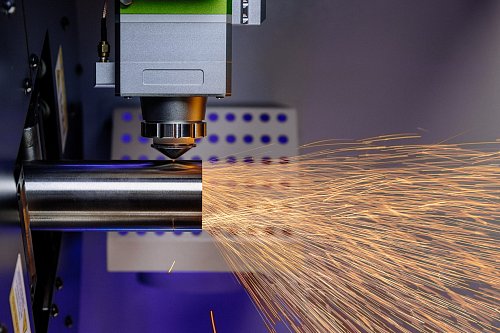

ЛАЗЕРНАЯ ГОЛОВКА RAYTOOLS
Станок оснащён лазерной головкой RAYTOOLS, с автономным контроллером высоты, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ
Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC /AirTAc (ЯПОНИЯ)
Станок оснащен пневматической системой от ведущего производителя: SMC / AirTac(Япония)

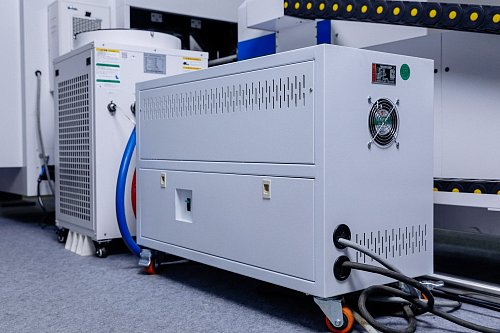

ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI / S&A
Автоматический чиллер для охлаждения излучателей лазерных станков.
Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.
Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.
ПРОМЫШЛЕННЫЙ LED ДИСПЛЕЙ
Экран из закаленного стекла высокой четкости.
Стандарт
3 293 269 ₽
4 792 274 ₽
290 000 ¥
422 000 ¥
- Оптоволоконный лазерный комплекс MetalTec T-30
- Лазерный источник MAXPHOTONICS
- Серводвигатели / драйвера FUJI (Япония) (5шт.)
- Редуктор SHIMPO-NIDEC (Япония)
- Интегрированная консоль управления с ЖК-дисплеем и ПК
- Система управления лазерной резкой FS CUT 3000S / TUBEST-Lite+TUBE PRO
- Датчик отслеживания высоты до поверхности листа автоматический
- Лазерная режущая голова с функцией Автофокусировки Raytools (A-focus) (Швейцария)
- Система безопасности при падении давления газа (автоматический датчик давления)
- Чиллер HAN LI / S&A / HK
- Беспроводной пульт управления
- Автоматическая система смазки
- Система пылеудаления (вытяжной эксгаустерный вентилятор)
- Датчик безопасности при падении давления рабочего газа
- Стабилизатор напряжения
- Электромагнитный клапан AIRTac (Тайвань)
- Пропорциональный клапан SMC (Япония)
