Описание

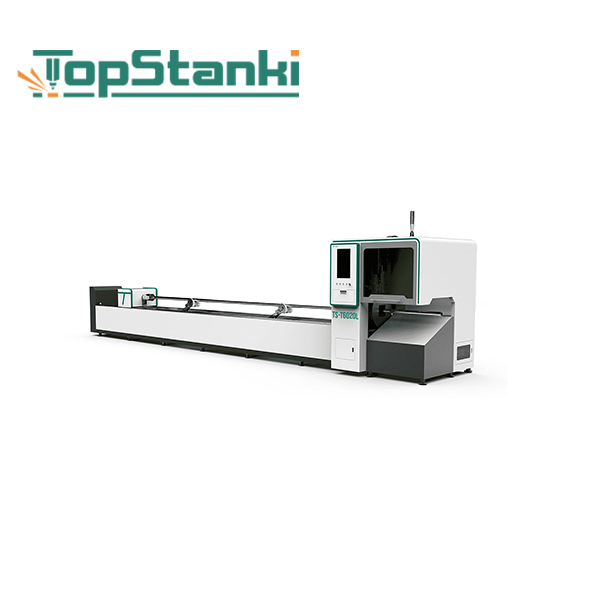

Лазерный труборез TL 6020 3000 w предназначен для резки трубы,профиля.
Лазерный труборез является доступным вариантом для обработки металлических труб круглых, квадратных, прямоугольных овальных, сложных поперечных сечений и профиля. Максимальный диаметр – ( 300 mm опция ). Фиксация трубы осуществляется посредством электрического пневматического патрона с серводвигателем. Зажимной диаметр составляет Ø 15 – 230 mm. Патрон оснащен удлиненным зажимом для уменьшения длины остатка.
Чтобы уточнить характеристики оборудования, узнать цены на станок лазерной резки с ЧПУ в нужной комплектации – оформите заказ на сайте или оставьте сообщение менеджерам компании TOPSTANKI.
| Диаметр трубы | ф15-ф230 мм (опция 300) КВАДРАТ 15х230 мм |
| Длина обработки труб | 6300 мм |
| Производитель лазера | Raycus / IPG |
| Тип лазера | Оптоволоконный лазер |
| Длина волны лазера | 1070 мм |
| Мощность лазера | 1500W/2000W/3000W |
| Тип патрона | Электрический/пневматический |
| Срок работы лазера | 100 000 часов |
| Вид охлаждения | Водяной чиллер |
| Направляющие X, Y, Z | T-WIN ( X:30, Y:30, Z:20 ) мм |
| Ход по оси X, Y, Z | 270 / 6900 / 230 мм |
| Угол поворота оси W | n*360 |
| Скорость вращения оси W | 80 RPM |
| Максимальная скорость перемещения оси X | 40 м/мин |
| Максимальная скорость перемещения оси Y | 60 м/мин |
| Максимальная скорость ускорения оси X | 1.5 G |
| Максимальная скорость ускорения оси Y | 1.5 G |
| Система управления | Tube Pro / TubesT lite |
| Формат работы | CAD, CorelDRAW, plt, AI, dxf |
| Смазка | Централизованная система смазки |
| Максимальная загрузка | 300 кг |
| Точность позиционирования оси X, Y | ±0,1 мм |
| Точность повторного позиционирования оси X,Y | ±0,1 мм |
| Метод передачи | Шестерня-рейка |
| Серводвигатель X, Y, Z, W | DELTA |
| Редуктор | Дисковый |
| Вид охлаждения | система охлаждения двух контурная Чиллер |
| Габариты станка | 8630х1500х2220 мм |
| Масса станка | 2,800 Кг |
