Назначение:

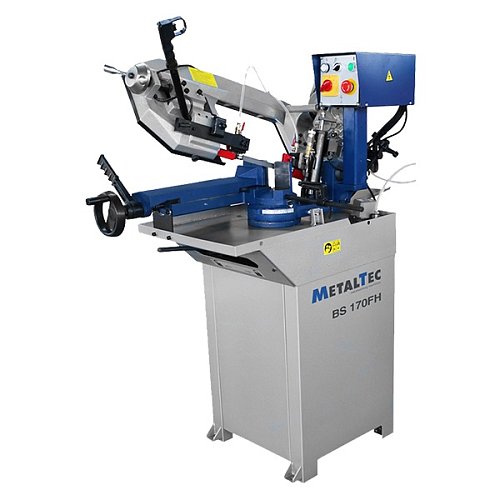

Ленточнопильный станок MetalTec BS 170 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство ленточнопильных станков по металлу сходно: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
Преимущества ручных ленточнопильных станков по металлу:
- Высокая точность обработки.
- Превосходное качество резки.
- Экономия материала при обработке, за счет малой ширины резки.
- Возможность резки под разными углами – 0°~ 60°
- Пакетная резка, и резка нескольких заготовок одновременно.
- Возможность резки различных заготовок: труб, профилей и т.д.
Комплект поставки:
- Станок в сборе
- Тумба станка
- Пильное полотно
- Упор для серийной резки
- Инструкция по эксплуатации
Справочная информация
Схема обработки:
| СТАЛЬНЫЕ ТРУБЫ | МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ | МЕТАЛЛИЧЕСКИЙ ПРУТОК |
|
|
|
| ДВУТАВРОВЫЕ БАЛКИ | ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ | ШВЕЛЛЕР |
|
|
|

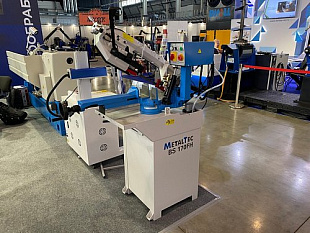

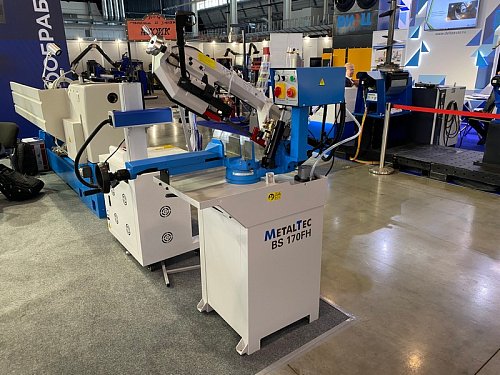

Станки на заводе METALTEC
Конструкция станка представляет собой надежное и жесткое основание (станина), на котором установлена прочная пильная рама из чугуна. Данная конструкция существенно снижает вибрацию и повышает точность позиционирования режущего инструмента.
Зажимной узел станка (тиски) обеспечивает надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком с рычагом быстрой доводки, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки.
Надежная работа на протяжении всего срока эксплуатации, обеспечивает мощный двигатель. Он приводит в движение пильное полотно, обеспечивая оптимальную скоростью резания для различных видов материалов.
Универсальность оборудования подтверждается возможностью работы в ручном режиме и режиме гидроразгрузки.
Ручной режим применим для разового резания небольших заготовок, а режим гидроразгрузки подходит для серийного.
Для удаления стружки из зоны резания, предотвращения перегрева режущей кромки инструмента и заготовки на станках Metaltec установлена автоматическая (многоточечная) система подачи СОЖ (смазочно-охлаждающая жидкость).
Контроль за натяжением режущего полотна осуществляется оператором на протяжении всей рабочей смены, для этого на станок установлен удобный узел натяжения с жидкостным тензометром.
Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается закаленными шариковыми подшипниками.
Станок оснащен 500 мм упором с мерной линейкой, что существенно сокращает время перенастройки оператором станка при серийной резке.
Выносная панель управления Европейского типа с подробным описанием органов управления на русском языке, делает удобной работу оператора. При работе с крупными заготовками предусмотрен поворот пульта на угол.
Резка заготовок на угол до 60° осуществляется за счет изменения угла поворота пильной рамы. Оператор подбирает по градусной шкале необходимый угол реза, и жестко его фиксирует блокирующим рычагом, удобно расположенным на тумбе станка.
- МОЩНЫЙ ДВИГАТЕЛЬ
- НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ
- УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ
- ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА
- РЕГУЛИРУЕМЫЙ УПОР
- ДВУХТОЧЕЧНАЯ СИСТЕМА АВТОМАТИЧЕСКОЙ ПОДАЧИ СОЖ
- ПАНЕЛЬ УПРАВЛЕНИЯ
- ТУМБА СТАНКА
- ПИЛЬНОЕ ПОЛОТНО
- УПОР ДЛЯ СЕРИЙНОЙ РЕЗКИ
- ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
