Назначение:

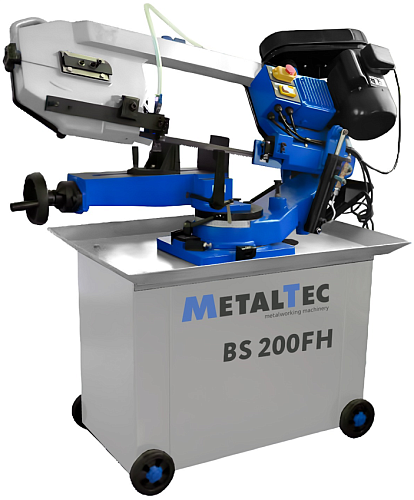

Ленточнопильный станок MetalTec BS 200 FH - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство ленточнопильных станков по металлу сходно: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
Преимущества ручных ленточнопильных станков по металлу:
- Высокая точность обработки.
- Превосходное качество резки.
- Экономия материала при обработке, за счет малой ширины резки.
- Возможность резки под разными углами от – 45° до +45°
- Пакетная резка, и резка нескольких заготовок одновременно.
- Возможность резки различных заготовок: труб, профилей и т.д.
Комплект поставки:
- Станок в сборе
- Тумба станка
- Пильное полотно
- Упор для серийной резки
- Инструкция по эксплуатации
Справочная информация
Схема обработки:
| СТАЛЬНЫЕ ТРУБЫ | МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ | МЕТАЛЛИЧЕСКИЙ ПРУТОК |
|
|
|
| ДВУТАВРОВЫЕ БАЛКИ | ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ | ШВЕЛЛЕР |
|
|
|

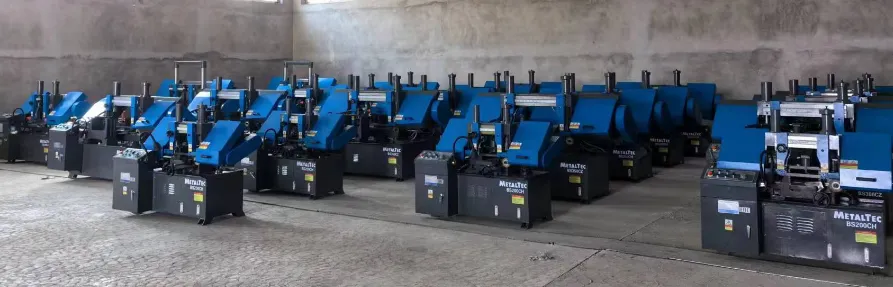

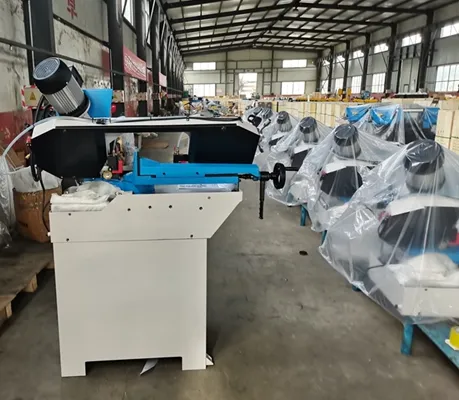

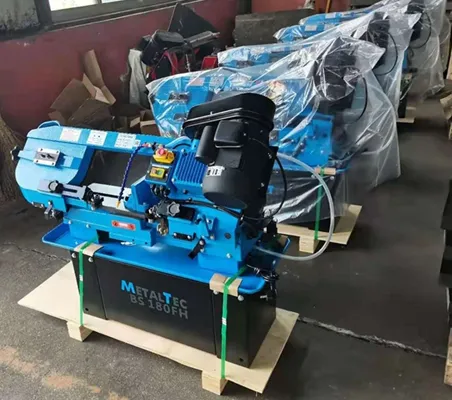

Станки на заводе METALTEC
Конструкция станка представляет собой надежное и жесткое основание (станина), на котором установлена прочная пильная рама из чугуна. Данная конструкция существенно снижает вибрацию и повышает точность позиционирования режущего инструмента.

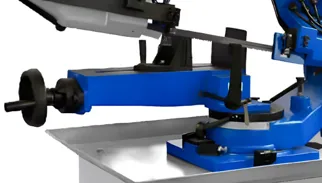

Зажимной узел станка (тиски) обеспечивает надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком с рычагом быстрой доводки, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки.
Надежная работа на протяжении всего срока эксплуатации, обеспечивает мощный двигатель 1,1кВт. Он приводит в движение пильное полотно, обеспечивая оптимальную скоростью резания для различных видов материалов.
Скорость вращения полотна подбирается исходя из параметров заготовок и регулируется ременной передачей.

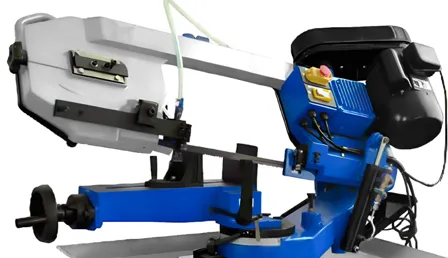

Универсальность оборудования подтверждается возможностью работы в двух режимах.
Ручной режим применим для разового резания небольших заготовок, а режим гидроразгрузки подходит для серийного.
Насос подачи жидкости с баком интегрирован в тумбу станка в целях увеличения ресурса работы системы СОЖ и экономии места на производстве.

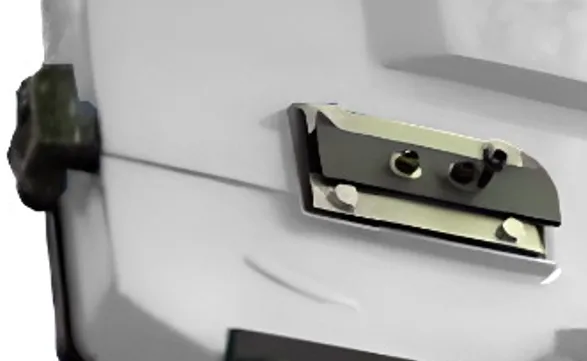

Для контроля за натяжением режущего полотна на протяжении всей рабочей смены, на станок установлен удобный узел натяжения.
Простая конструкция натяжного узла постоянно поддерживает параллельность шкивов и существенно сокращает времени на замену режущего полотна.
Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается закаленными шариковыми подшипниками с твердосплавными пластинами.
Для достижения максимальной жесткости полотна в момент резки, оператор корректирует расстояние между направляющими полотна, принимая во внимание параметры заготовки.

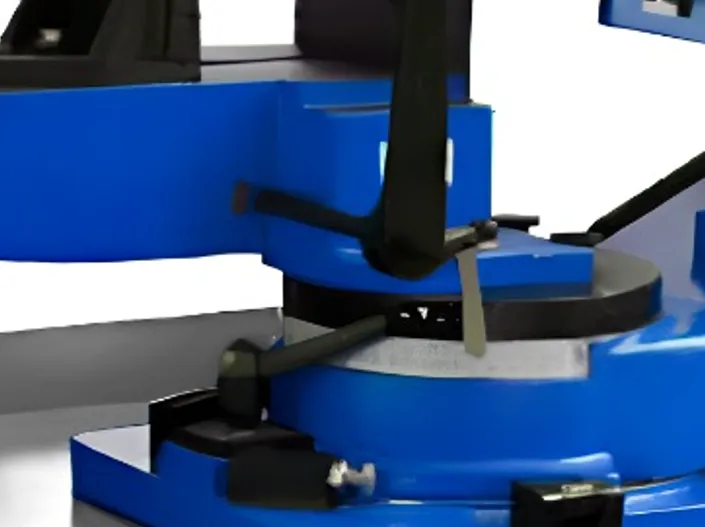

Резка заготовок на угол от -45° до +45° осуществляется за счет изменения угла поворота пильной рамы. Оператор подбирает по градусной шкале необходимый угол реза, и жестко его фиксирует блокирующим рычагом, удобно расположенным на тумбе станка.
РЕГУЛИРУЕМЫЙ УПОР
Станок оснащен 500 мм упором с мерной линейкой, что существенно сокращает время перенастройки оператором станка при серийной резке.
Для удобства эксплуатации все органы управления находятся с одно стороны, что позволяет максимально оперативно менять настройки опускания рамы в процессе резания.
- МОЩНЫЙ ДВИГАТЕЛЬ
- НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ

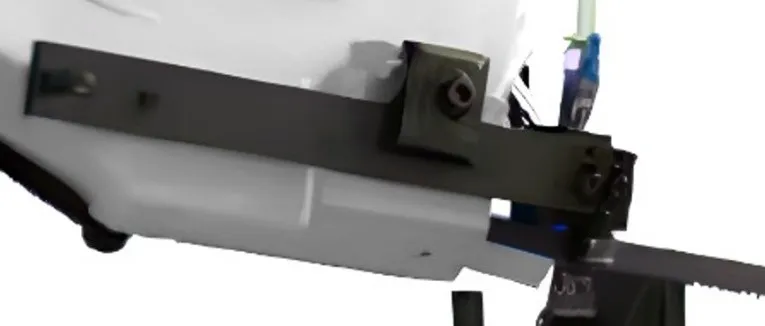

- УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ

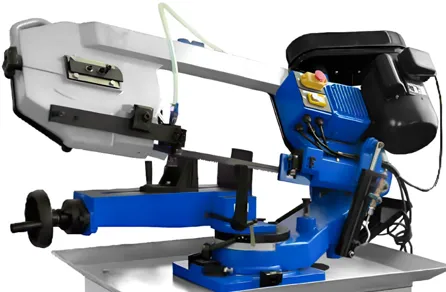

- ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА
- РЕГУЛИРУЕМЫЙ УПОР

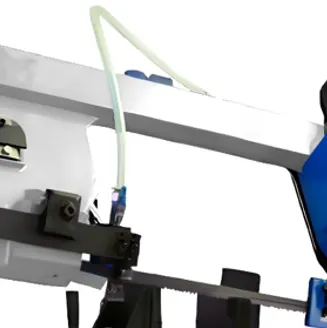

- СИСТЕМА АВТОМАТИЧЕСКОЙ ПОДАЧИ СОЖ

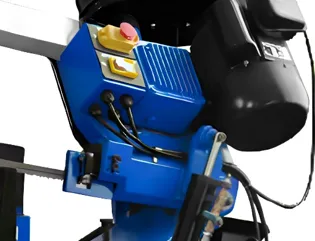

- ПАНЕЛЬ УПРАВЛЕНИЯ
- ТУМБА СТАНКА
- ПИЛЬНОЕ ПОЛОТНО
- УПОР ДЛЯ СЕРИЙНОЙ РЕЗКИ
- ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
