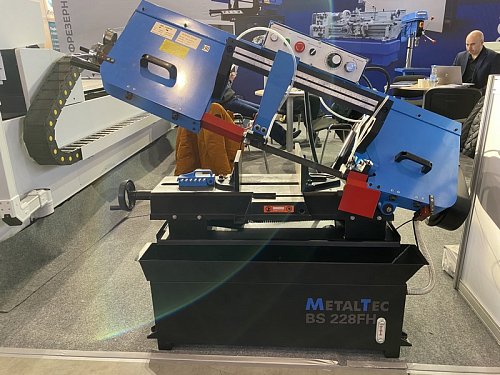

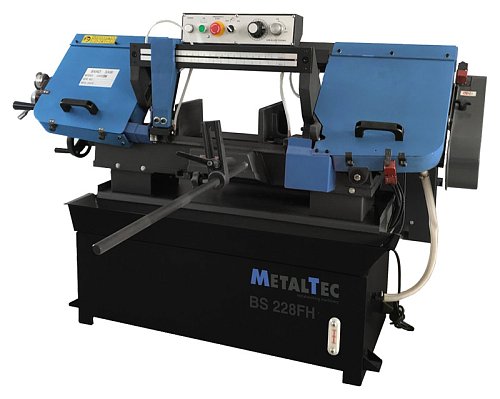

НАЗНАЧЕНИЕ:
Ленточнопильный станок MetalTec BS 228 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей.
Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
Преимущества ручных ленточнопильных станков по металлу:
- Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
- Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
- Возможность резки под разными углами – до 45 ° (позволяет производить резку под разными углами, для последующей сварки конструкций).
- Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
- Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.
Основные особенности станка MetalTec BS 228 FH:
- Универсальность применения, оптимальное соотношение цены и качества.
- В комплекте упор для серийной резки заготовок
- Регулируемые поворотные тиски для резки под углом до 45 °
- Серийно оснащен встроенным жидкостным тензометром для контроля натяжения полотна
- Направляющие пильного полотна - закаленные подшипники, обеспечивающие жесткость и стабильное движение пильного полотна
- Быстрозажимные тиски существенно сокращают время переналадки станка оператором
Справочная информация
СХЕМА ОБРАБОТКИ:
| СТАЛЬНЫЕ ТРУБЫ | МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ | МЕТАЛЛИЧЕСКИЙ ПРУТОК |
|
|
|
| ДВУТАВРОВЫЕ БАЛКИ | ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ | ШВЕЛЛЕР |
|
|
|
Станки на заводе METALTEC
С пульта управления оператор может корректировать давление в гидроцилиндре, выбирая тем самым наиболее оптимальное для получения ровного и качественного реза.

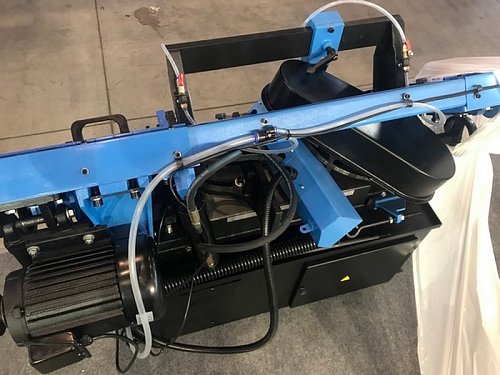

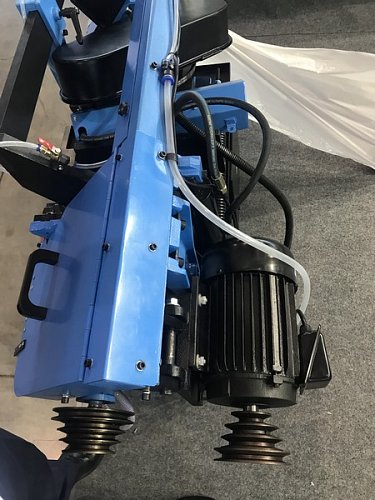

Возможность резки, как сплошных заготовок , так и полых, подтверждается установленным на станке мощным 1,5 кВт двигателем, в сочетании с тяжелой рамой станка. Скорость резки подбирается оператором в зависимости от параметров материала и регулируется ременной передачей.
На тумбе станка установлен датчик уровня охлаждающей жидкости, позволяющий оператору визуально следить за ее состоянием и уровнем системы СОЖ.

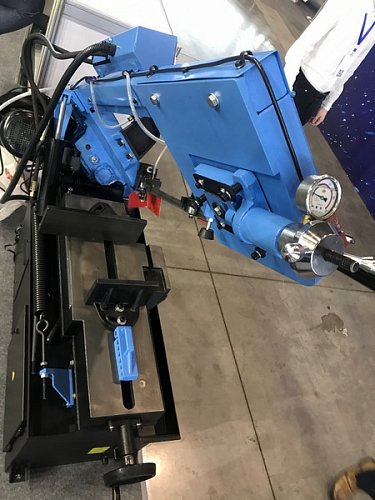

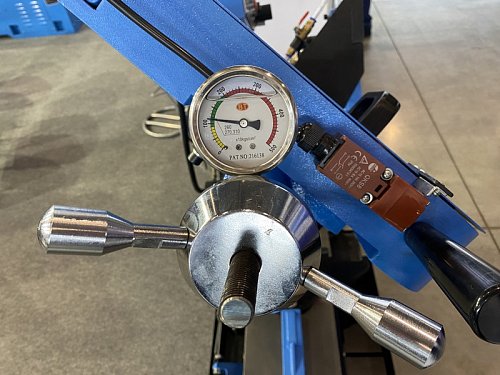

Для контроля за процессом резки на станке установлен датчик натяжения полотна (тензометр). Оператор корректирует состояние натяжения инструмента для получения высокого качества реза, соответственно увеличивается ресурс полотна на станке.

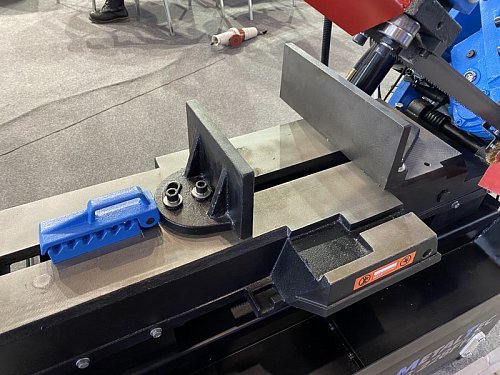

Станок оснащен упором для серийной резки, который существенно сокращает время перенастройки оператором станка при серийной резке.

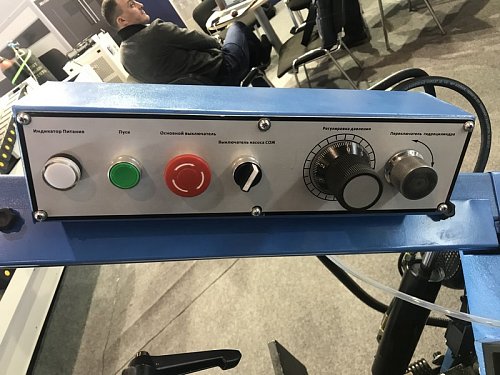

Удобно размещенная на раме станка панель управления, позволяет оператору вносить корректировки в процесс пиления сплошных заготовок больших диаметров и экономит место рабочей площади оборудования.
Панель управления полностью на русском языке с подробным описанием органов управления.
- ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА
- РЕГУЛИРУЕМЫЙ УПОР
- НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ПОВОРОТНЫЕ ТИСКИ
- ДВУХТОЧЕЧНАЯ АВТОМАТИЧЕСКАЯ СИСТЕМА ПОДАЧИ СОЖ
- УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ
- СИСТЕМА ГИДРОРАЗГРУЗКИ
