НАЗНАЧЕНИЕ:

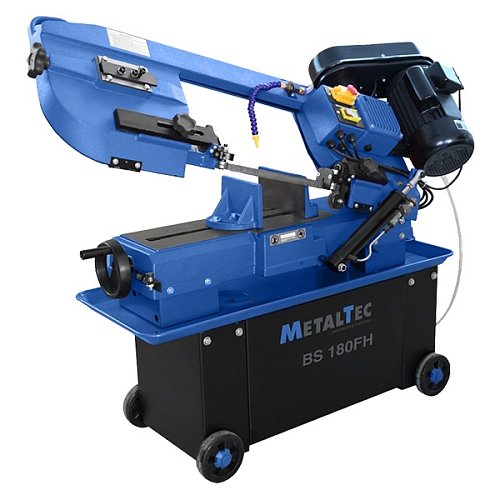

Ленточнопильный станок MetalTec BS 180 FH (220 V) предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
Преимущества ручных ленточнопильных станков по металлу:
- Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
- Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
- Возможность резки под разными углами – до 45 (60)°позволяет производить резку под разными углами, для последующей сварки конструкций.
- Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
- Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.
Справочная информация
СХЕМА ОБРАБОТКИ:
| СТАЛЬНЫЕ ТРУБЫ | МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ | МЕТАЛЛИЧЕСКИЙ ПРУТОК |
|
|
|
| ДВУТАВРОВЫЕ БАЛКИ | ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ | ШВЕЛЛЕР |
|
|
|
Станки на заводе METALTEC
В движение тиски приводятся удобным маховиком, что делает процесс фиксации быстрым и защищает от произвольного смещения заготовки.
Использование СОЖ существенно увеличивает качество и количество отрезаемых заготовок, сокращает расходы производства на ленточные полотна и обслуживание станка.
Стойки к перегрузкам мощный двигатель станка позволяет развивать скорость вращения полотна от 34 до 102 м/мин.
Скорость вращения полотна подбирается исходя из параметров заготовок и легко меняться при переустановки ремня на шкивах.
Пильное полотно приводится в рабочее положение натяжным винтом, для достижения оптимального усилия натяжения, в области ведомого шкива установлен удобный механизм фиксации со шкалой.
Удобно расположенная панель управления станком существенно экономит рабочее пространство на производстве. Кнопка аварийного отключения легко доступна и делает процесс работы на станке максимально безопасным.

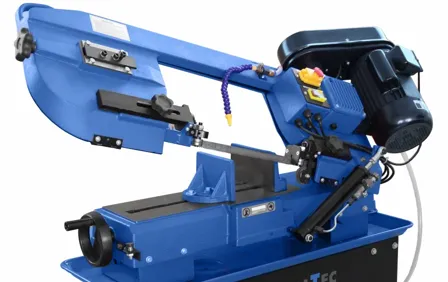

- ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА
- ПОВОРОТНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ
- СИСТЕМА ГИДРОРАЗГРУЗКИ
- УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ
- АВТОМАТИЧЕСКАЯ СИСТЕМА ПОДАЧИ СОЖ
- ЛЕНТОПИЛОЧНОЕ ПОЛОТНО
