НАЗНАЧЕНИЕ:

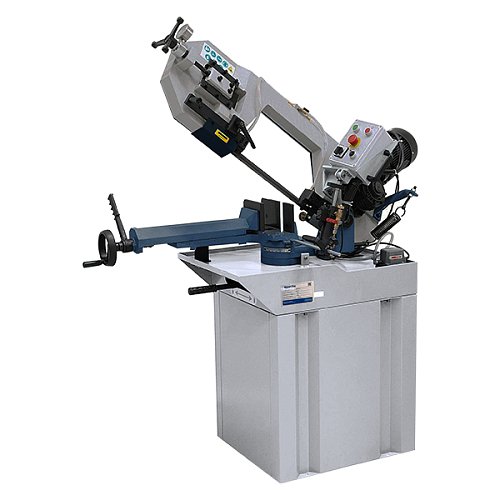

Ленточнопильный станок MetalTec BS 220 FHЕ - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей.
Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
Преимущества ручных ленточнопильных станков по металлу:
- Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
- Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
- Возможность резки под разными углами – до 45 (60)° - позволяет производить резку под разными углами, для последующей сварки конструкций.
- Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
- Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.
СХЕМА ОБРАБОТКИ:
| СТАЛЬНЫЕ ТРУБЫ | МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ | МЕТАЛЛИЧЕСКИЙ ПРУТОК |
|
|
|
| ДВУТАВРОВЫЕ БАЛКИ | ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ | ШВЕЛЛЕР |
|
|
|
Гарантия: 1 год
Конструкция станка представляет собой надежное и массивное основание (станина), на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.
Тяжелый пильный модуль, надежно закреплённый на станине, позволяет выполнять резку заготовок большого сечения с сохранением точности.
Тиски обеспечивают надежную фиксацию заготовки и защищают от произвольного смещения за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком с рычагом быстрой доводки, что делает процесс фиксации и переустановки материала быстрым.
Надежную работу на протяжении всего срока эксплуатации, обеспечивает мощный редукторный двигатель 1,1 кВт. Для обработки металла различной твердости и сечения предусмотрены два режима скорости вращения полотна (37,5 / 75 м/мин).
Универсальность оборудования подтверждается возможностью работы в ручном режиме и режиме гидроразгрузки.
Ручной режим применим для разового резания небольших заготовок, а режим гидроразгрузки подходит для серийного.
На всех станках Metaltec установлена автоматическая (многоточечная) система подачи СОЖ (смазочно-охлаждающая жидкость), которая служит для удаления стружки из зоны резания, предотвращает перегрев и смазку режущей кромки инструмента и заготовки.
Для поддержания режущего инструмента в рабочем состоянии, предусмотрен интуитивно понятный узел натяжения полотна. Оператор с помощью маховика устанавливает степень натяжения и сверяется с жидкостный тензометром.

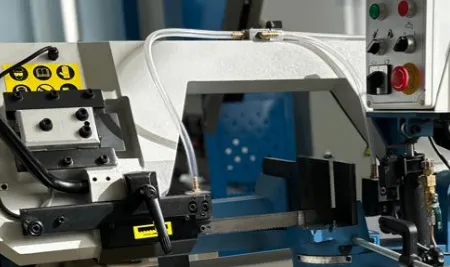

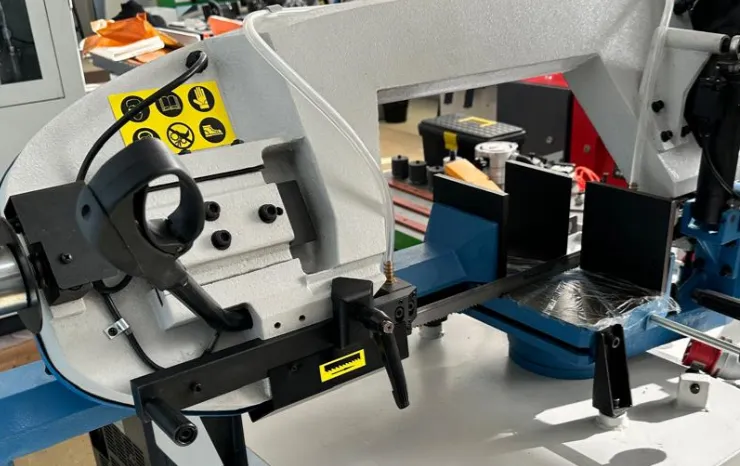

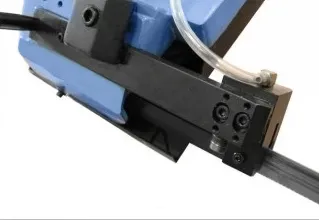

Точность реза на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается закаленными шариковыми подшипниками с твердосплавными пластинами.

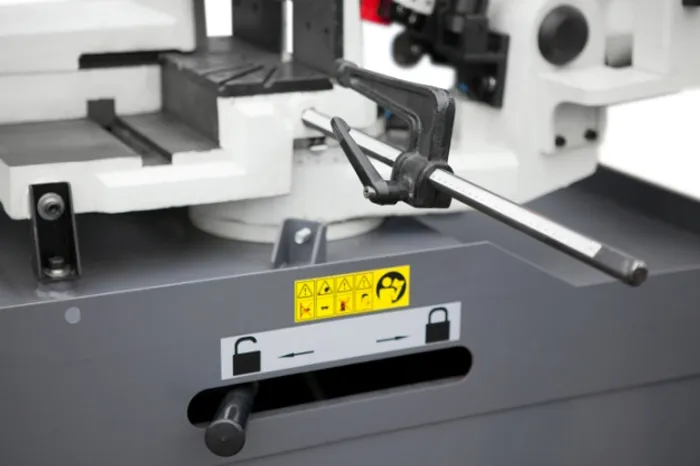

Резка заготовок на угол до 60° осуществляется за счет изменения угла поворота пильной рамы. Оператор подбирает по градусной шкале необходимый угол реза, и жестко его фиксирует блокирующим рычагом, удобно расположенным на тумбе станка.
При серийной резке заготовок применяется жесткий упор в 500 мм с мерной линейкой, что существенно увеличивает производительность за счет сокращения времени разметки заготовки оператором.
Установленная на раму станка панель управления, с подробным описанием назначения переключателей, делает удобной работу оператора.
- РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПИЛЬНОЙ РАМЫ
- БЫСТРАЯ СМЕНА ИНСТРУМЕНТА
- НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ
- ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА
- СИСТЕМА ГИДРОРАЗГРУЗКИ
- УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ
- ПОВОРОТНАЯ ПИЛЬНАЯ РАМА
- ЛАМПА ОСВЕЩЕНИЯ ЗОНЫ РЕЗАНИЯ
- ЛАЗЕРНЫЙ УКАЗАТЕЛЬ ЛИНИИ РЕЗА
- ПРИЖИМ ДЛЯ ПАКЕТНОЙ РЕЗКИ
