· СТАНИНА
Станина станка сварная, имеет жесткую конструкцию и обладает большой массой, необходимой для обеспечения высокой точности раскроя и долговечности работы станка. Станина проходит термическую обработку для снятия внутренних напряжений в сварных швах.
· РОЛИКОВАЯ КАРЕТКА
Алюминиевая каретка длиной 2000 мм шириной 375 мм с надежными стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Легкость и высокая скорость перемещения каретки обеспечивается роликами направляющего типа. Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию.
· ПИЛЬНЫЙ УЗЕЛ

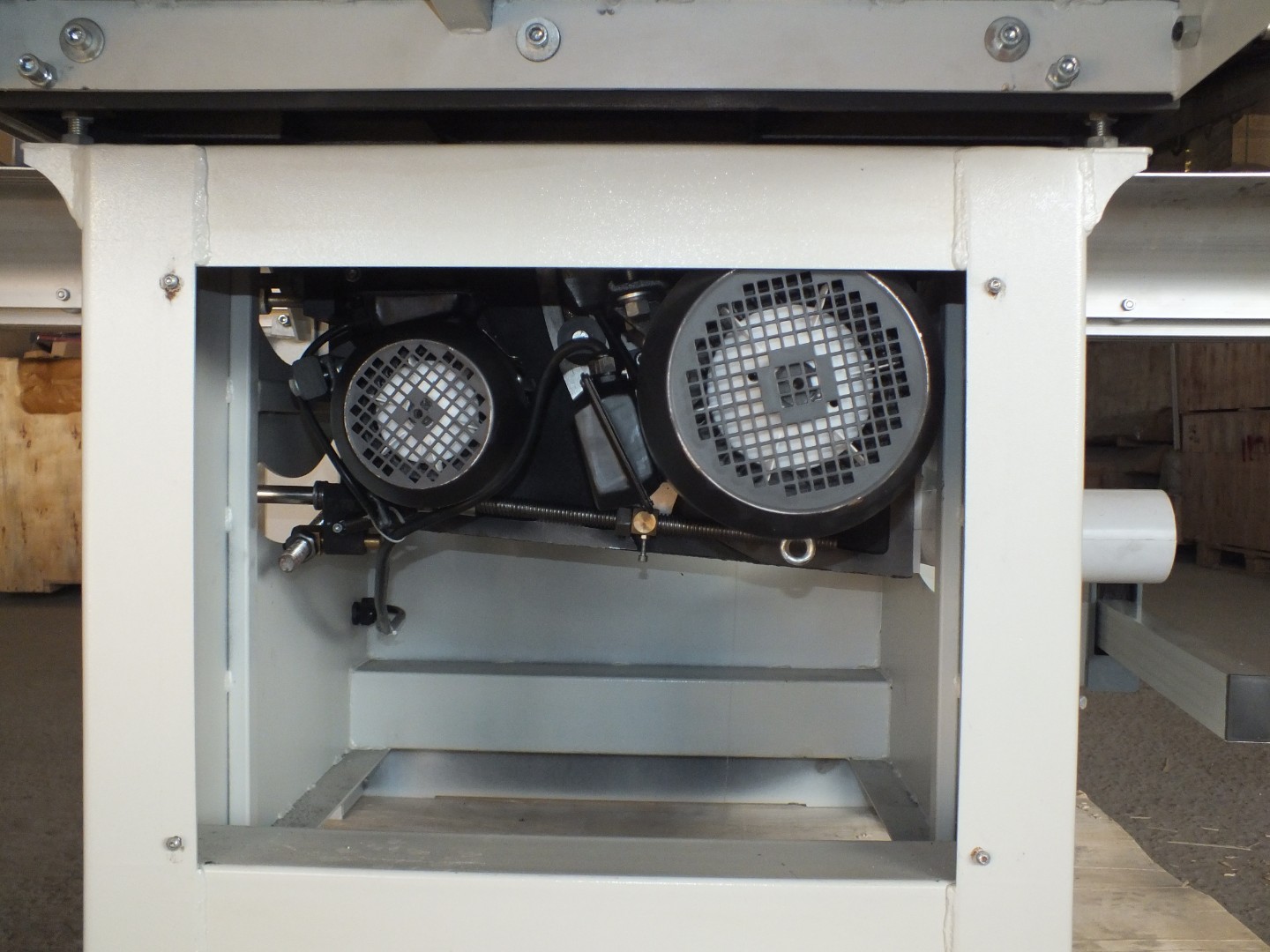

Пильный узел размещается в жестком литом корпусе, обеспечивающим минимальный уровень вибрации для стабильной и точной работы узлов и механизмов. Пильный механизм включает в себя основную пилу мощностью 4 кВт и подрезную пилу мощностью 0,75 кВт. Станок оснащен раздельными приводами на основную и подрезную пилу от независимых электрических двигателей, что позволяет обеспечить стабильное и точное функционирование обрабатывающих инструментов и защитить оборудования от перегрузок. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.

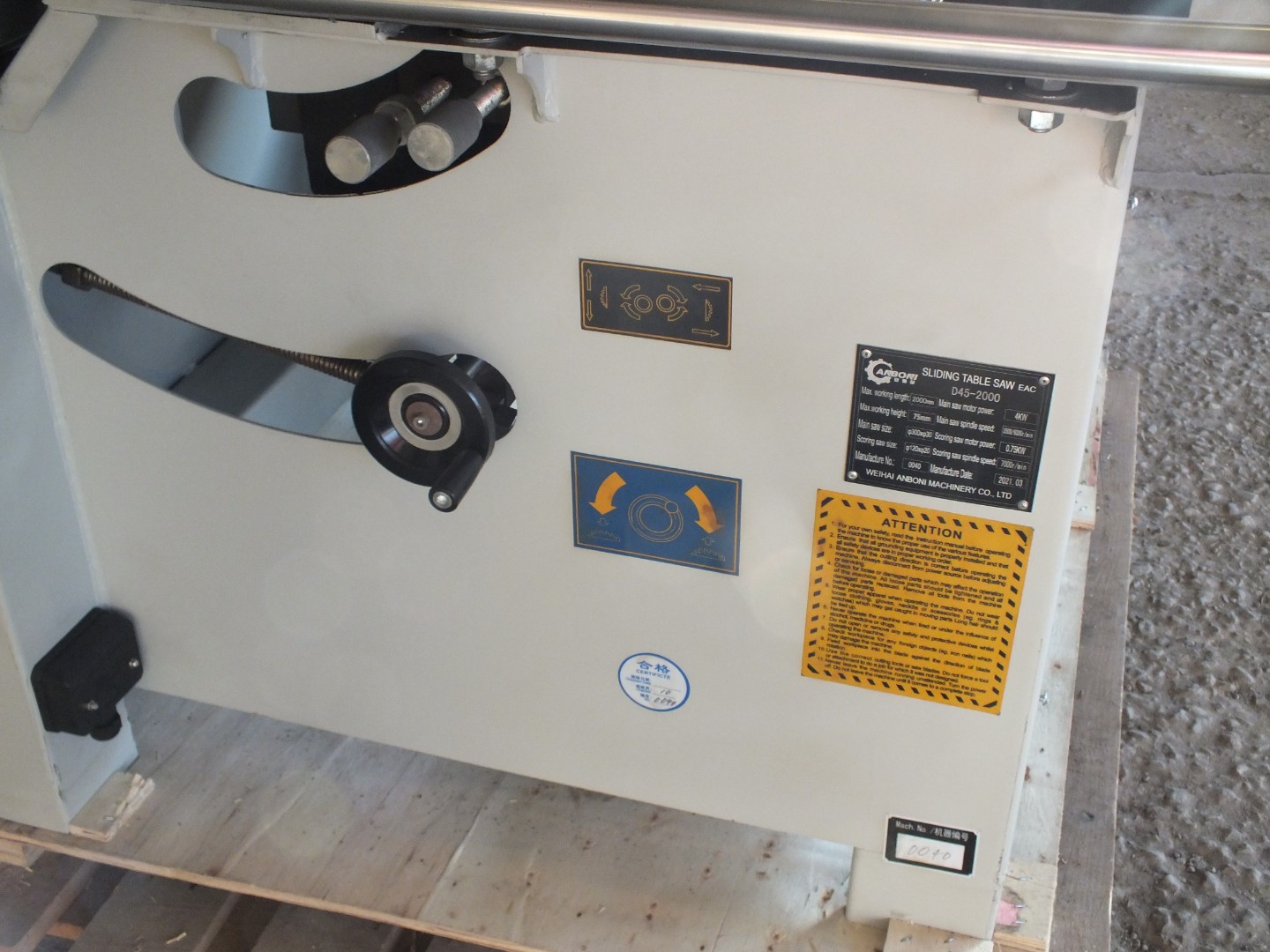

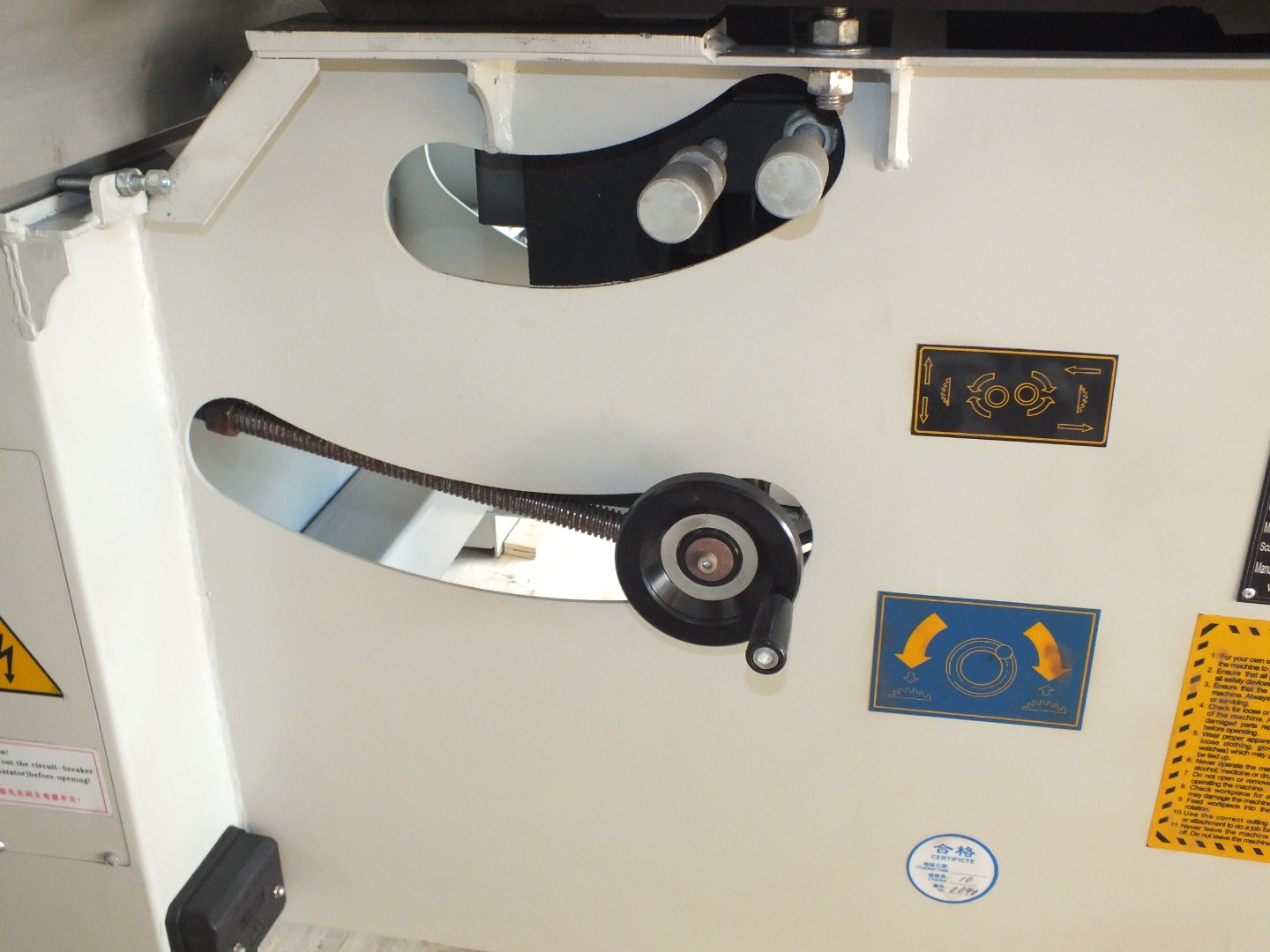

· НАРУЖНЯЯ РЕГУЛИРОВКА ПОДРЕЗНОГО УСТРОЙСТВА0
Отличное качество раскроя облицованных деталей гарантировано наличием в базовой комплектации поставки подрезного устройства, оборудованного функцией точной настройки при помощи рукояток, размещенных на поверхности станка со стороны оператора.
· НАКЛОН ПИЛЬНОГО УЗЛА 450
Позволяет осуществлять распил заготовки под углом.
· РАСКРОЙ МАТЕРИАЛА ПОД ЗАДАННЫМ УГЛОМ
Удобное размещение материала осуществляется посредством линейки, способной поворачиваться на угол от 90 до 45 градусов для раскроя материала под заданным углом.
· КОНСТРУКЦИЯ ФОРМАТНОГО СТОЛА
Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает очень высокое качество и геометрию распила

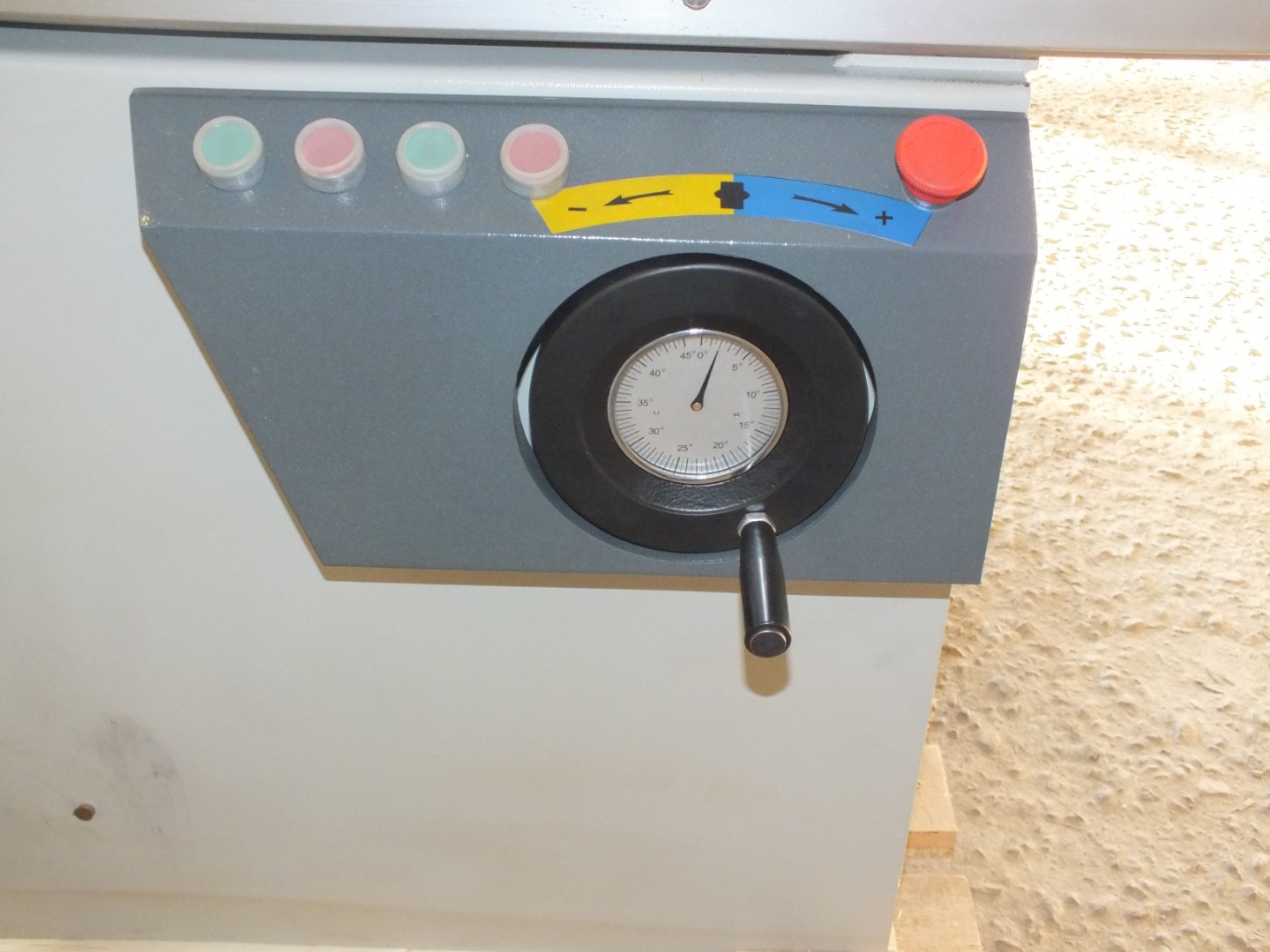

· ПУЛЬТ УПРАВЛЕНИЯ
Панель управления проста и лаконична. В штурвале наклона пилы расположен индикатор часового типа.
· КОЖУХ ЗАЩИТЫ ПИЛЫ
В стандартную комплектацию станка входит кожух защиты пилы с креплением на расклинивающем ноже.
· В БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ СТАНКА ВХОДИТ ПИЛЬНЫЙ ДИСК
Технические характеристики
|
Наименование |
Параметры |
|
Тип каретки |
роликовая |
|
Ширина каретки, мм |
375 |
|
Количество роликов на каретке, шт. |
12 |
|
Угол наклона пильного узла, град. |
До 45 |
|
Размеры основной пилы, мм |
300 х 30 |
|
Размеры подрезной пилы, мм |
120 х 20 |
|
Максимальная толщина реза, мм |
75 |
|
Максимальная толщина реза пилой 300мм, при её наклоне 45 градусов, мм |
50 |
|
Диаметр патрубков аспирации ( верхний), мм |
60 |
|
Скорость вращения основной пилы, об/мин |
3500 |
|
Скорость вращения подрезной пилы, об/мин |
7000 |
|
Максимальная длина реза, мм |
2000 |
|
Максимальная ширина плиты, мм |
3000 |
|
Мощность двигателя основной пилы, кВт |
4 |
|
Мощность двигателя подрезной пилы, кВт |
0,75 |
|
Габариты, мм |
2100х2700х1200 |
|
Транспортные габариты станка, м |
1,1 х1,05х0,9 2,1х0,46х0,21 |
|
Вес, кг |
380 |
|
Вес станка в упаковке, кг |
400 |
- Напряжение, В: 380
- Частота вращения основной пилы, об./мин.: 3500
- Частота вращения подрезной пилы, об./мин.: 7000
- Диаметр основной пилы, мм: 300x30
- Диаметр патрубков аспирации сети, мм: 60
- Диаметр подрезной пилы, мм: 120x20
- Макс. длина реза, мм: 2000
- Макс. высота реза, мм: 75
- Макс. высота реза пилой 300 мм, 45 град.: 50
- Масса, кг: 410
- Масса станка в упаковке, кг.: 430
- Мощность электродвигателя основной пилы, кВт: 4
- Мощность электродвигателя подрезной пилы, кВт: 0.75
- Размер подвижной каретки, мм: 2000x375
- Размеры основного стола, мм: 800x520
- Угол наклона пилы, град.: 0-45
