НАЗНАЧЕНИЕ:
Форматно-раскроечный станок K 45САР предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, с предварительной подрезкой нижней кромки для исключения сколов.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Идеально подходит для применения на предприятиях по производству всех видов мебели, столярно-строительных изделий и других деревообрабатывающих производствах.
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

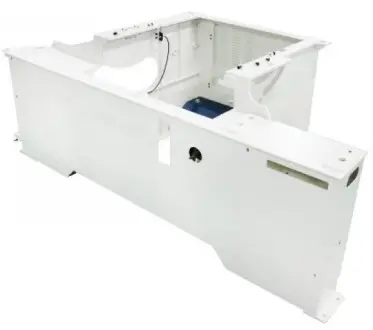

МАССИВНАЯ СТАНИНА Массивная сварная станина имеет дополнительные усилители, повышающие жесткость всего станка в целом. |
|
|

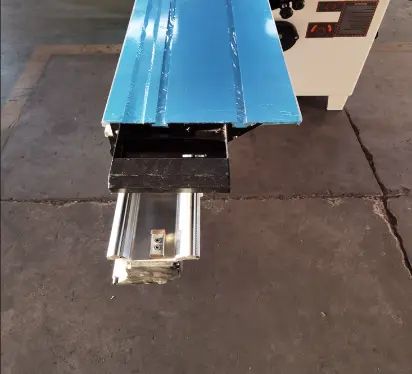

РОЛИКОВАЯ КАРЕТКА Роликовая каретка, шириной 388 мм, со стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Практика и основные производители показывают, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания. |

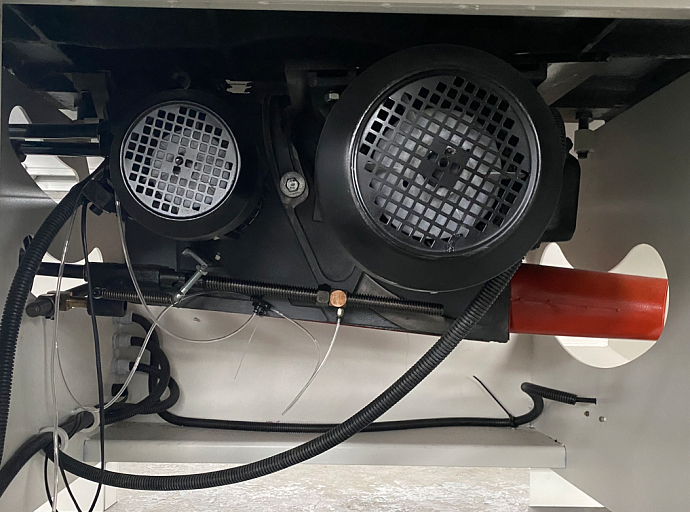

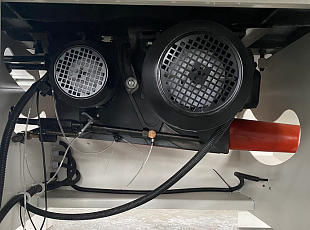

ПИЛЬНЫЙ УЗЕЛ Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Пильный узел имеет независимые двигатели на основную и подрезную пилы, и жестко смонтирован со станиной станка, что существенно снижает вибрацию узлов. |
|
|

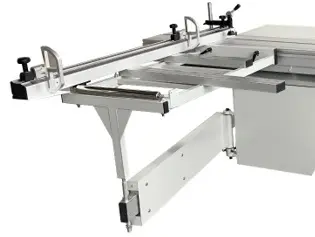

ПОПЕРЕЧНАЯ ЛИНЕЙКА Поперечная линейка - телескопическая, выполнена из качественного многогранного профиля, шкала спрятана внутри профиля, флажковые упоры имеют жесткую фиксацию. Сама линейка жестко крепиться к поддерживающему столу. Все это позволяет станку сохранять точно установленные размеры при работе и перенастройках. |

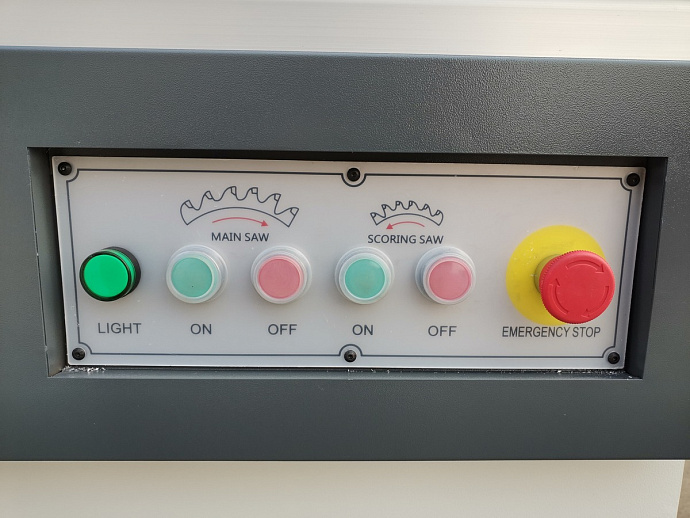

ПУЛЬТ УПРАВЛЕНИЯ Панель управления проста и лаконична. На ней установлены кнопки включения и выключения основного и подрезной пилы, кнопка аварийного остановки станка. |
|

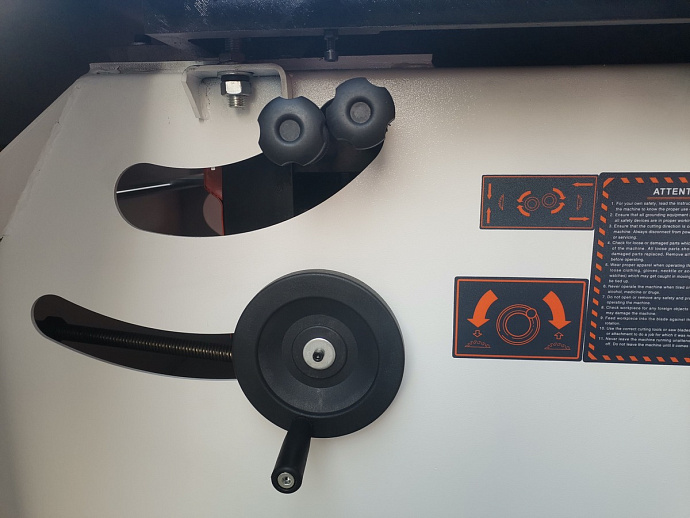

НАСТРОЙКА ПИЛ Удобная настройка работы подрезной и основной пил на боковой стенке станка. |
|

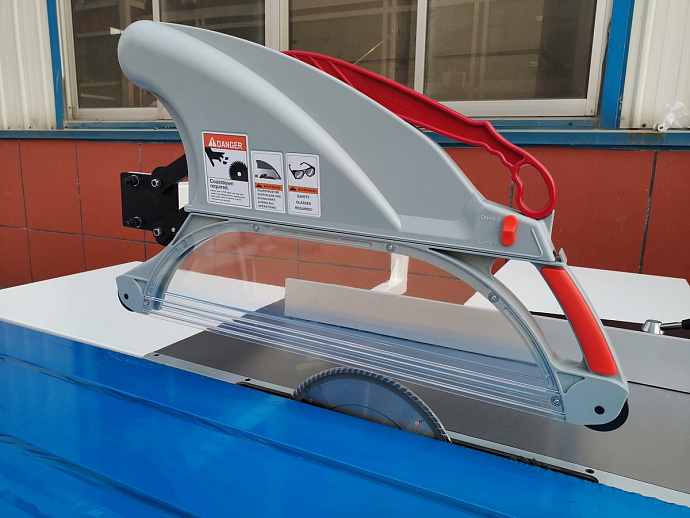

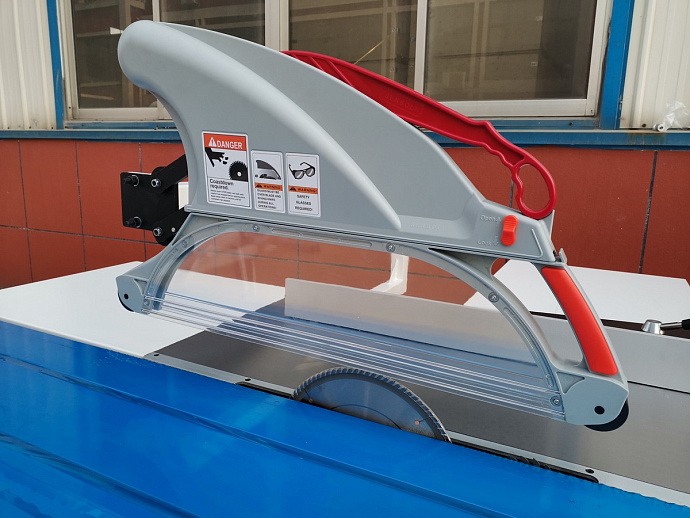

ЗАЩИТНЫЙ КОЖУХ Станок имеет в своей комплектации защитный кожух с отводом под аспирацию через гибкий шланг соединен с металлическим кронштейном. |
|

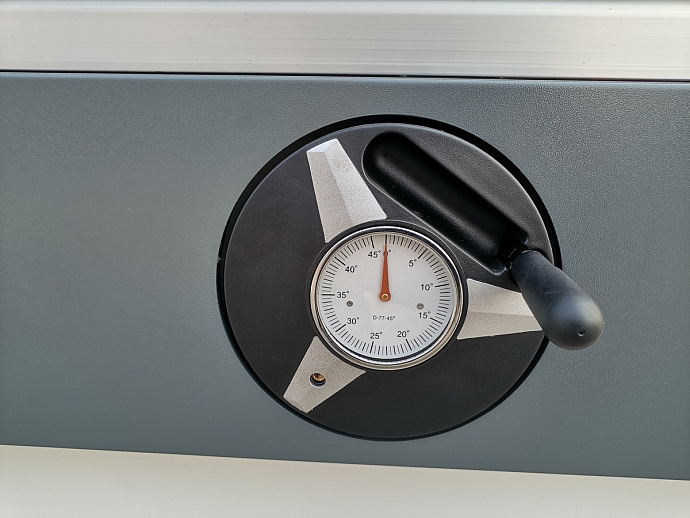

ИНДИКАЦИЯ УГЛА НАКЛОНА ПИЛЬНОГО УЗЛА Станок оснащен системой наклона пильного узла до 45 градусов. Механическая настройка и индикация угла, располагается на передней части станка в зоне работы оператора, что позволяет осуществлять точную и быструю установку. |
|
ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ И ДОПОЛНИТЕЛЬНАЯ ЛИНЕЙКА В базовую комплектацию станка входит механический эксцентриковый прижим и дополнительная линейка для угловых резов. |
Длина подвижного стола, мм | 3200 |
Ход подвижного стола, мм | 3100 |
Ширина подвижного стола, мм | 388 |
Основной стол, мм | 1000 х 580 |
Вспомогательные столы, мм | 800 х 570 / 680 х 570 |
Угол наклона пилы,° | 45 |
Наибольший диаметр пилы, мм | 300 |
Высота пропила, мм | 80 (45°, макс. 55 мм) |
Диаметр подрезного полотна, мм | 120 |
Диаметр шпинделя пилы, мм | 30 |
Диаметр шпинделя подрезного полотна, мм | 20 |
Расстояние (наибольшее) между пилой и боковой базовой линейкой, мм | 1250 |
Двигатель, кВт | 5,5 |
Двигатель подрезного устройства, кВт | 0,75 |
Скорость пилы, об/мин | 4000 / 6000 |
Скорость подрезного полотна, об/мин | 7000 |
Питающее напряжение, В | 380 (50 Гц / 3 л.с.) |
Общая установленная мощность, кВт | 6,25 |
Габаритные размеры:
Длина, мм | 3250 |
Ширина, мм | 3150 |
Высота, мм | 900 |
Вес нетто, кг | 730 |
