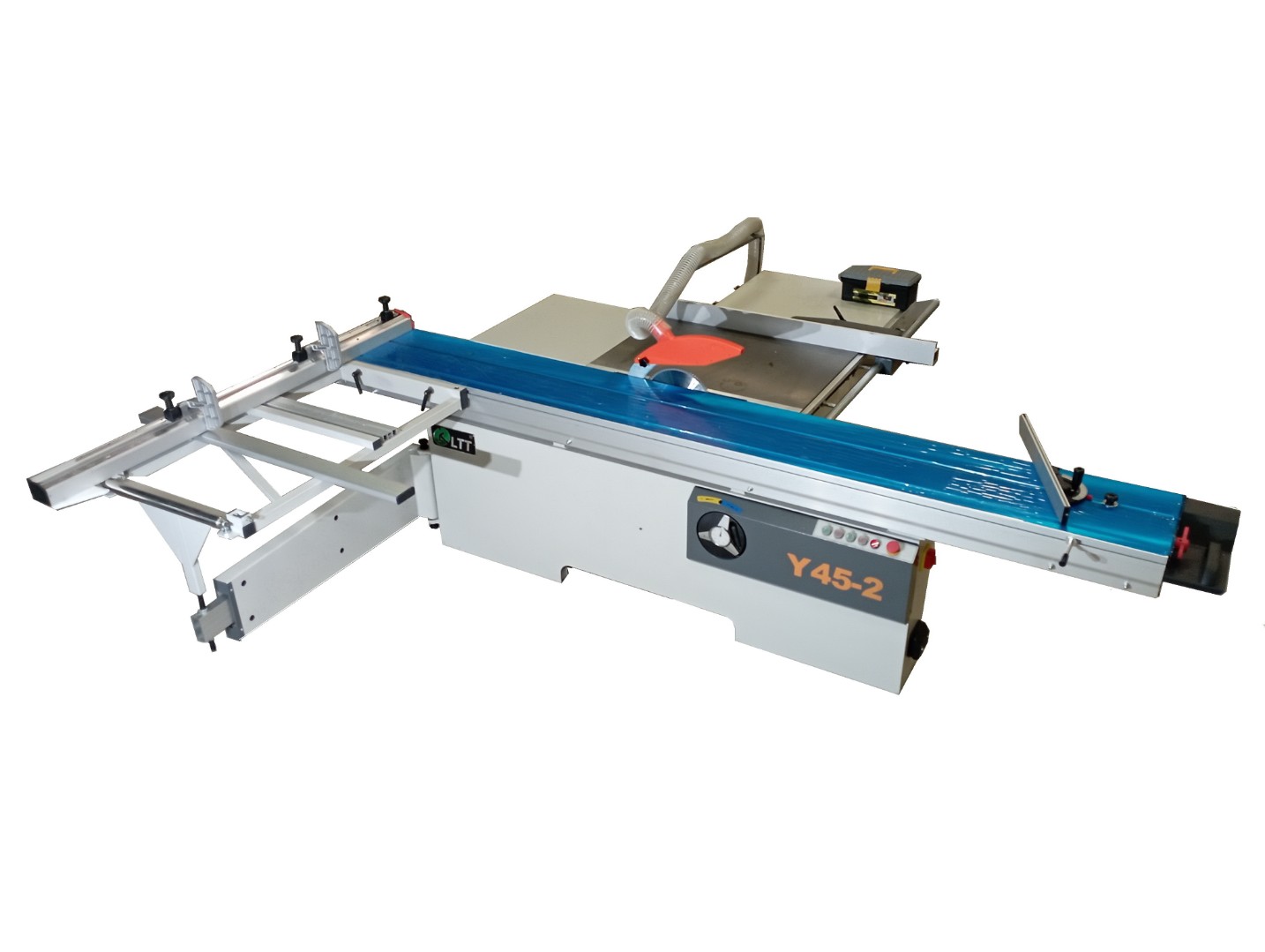

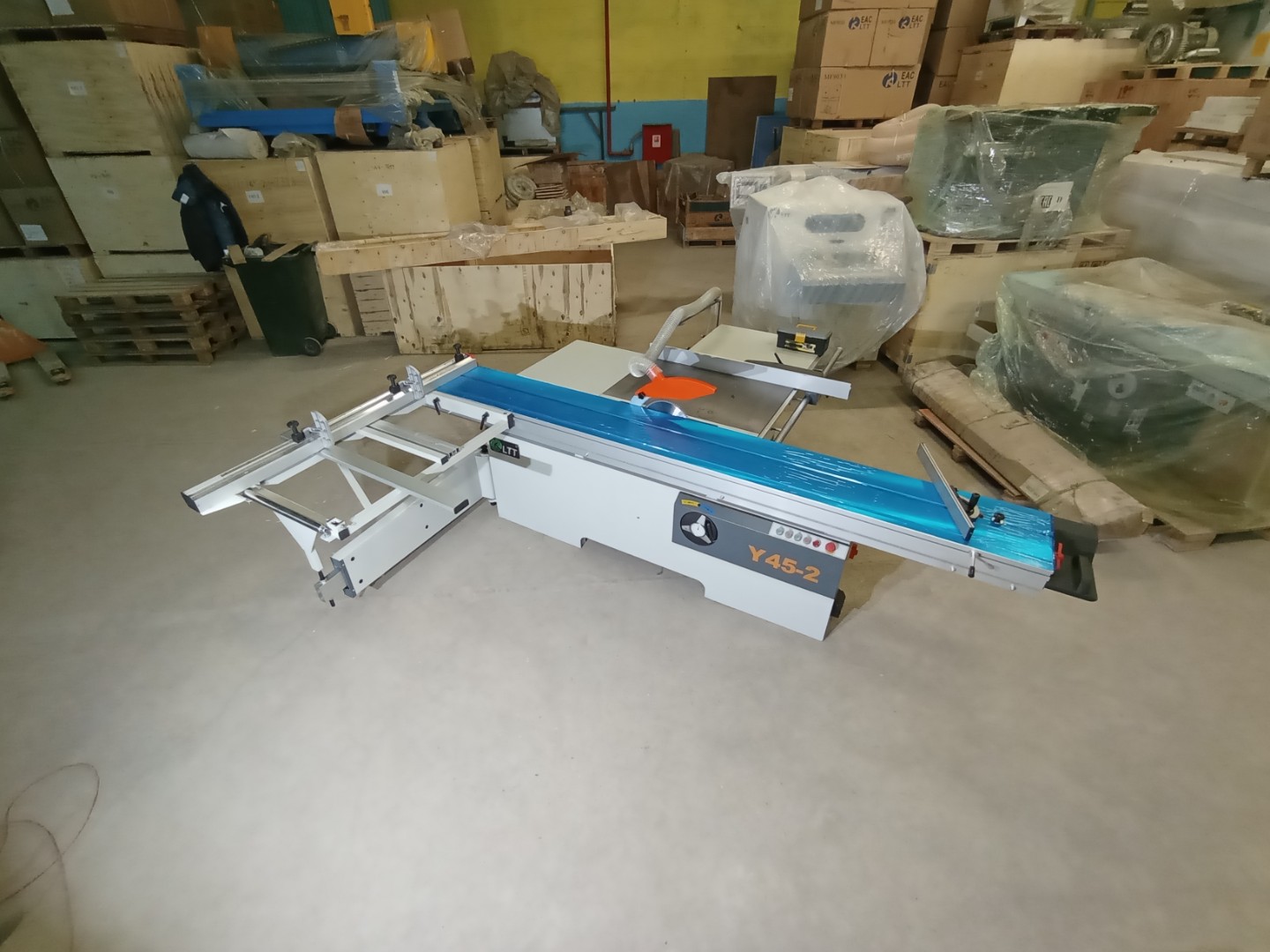

Форматно-раскроечный станок с наклоняемой пилой и подвижной кареткой на роликовых направляющих. Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.
Особенности конструкции :
· алюминиевая каретка длиной 3200 мм
· ширина каретки 370 мм
· стальные направляющие каретки
· наружная регулировка подрезного устройства
· надёжные роликовые направляющие каретки

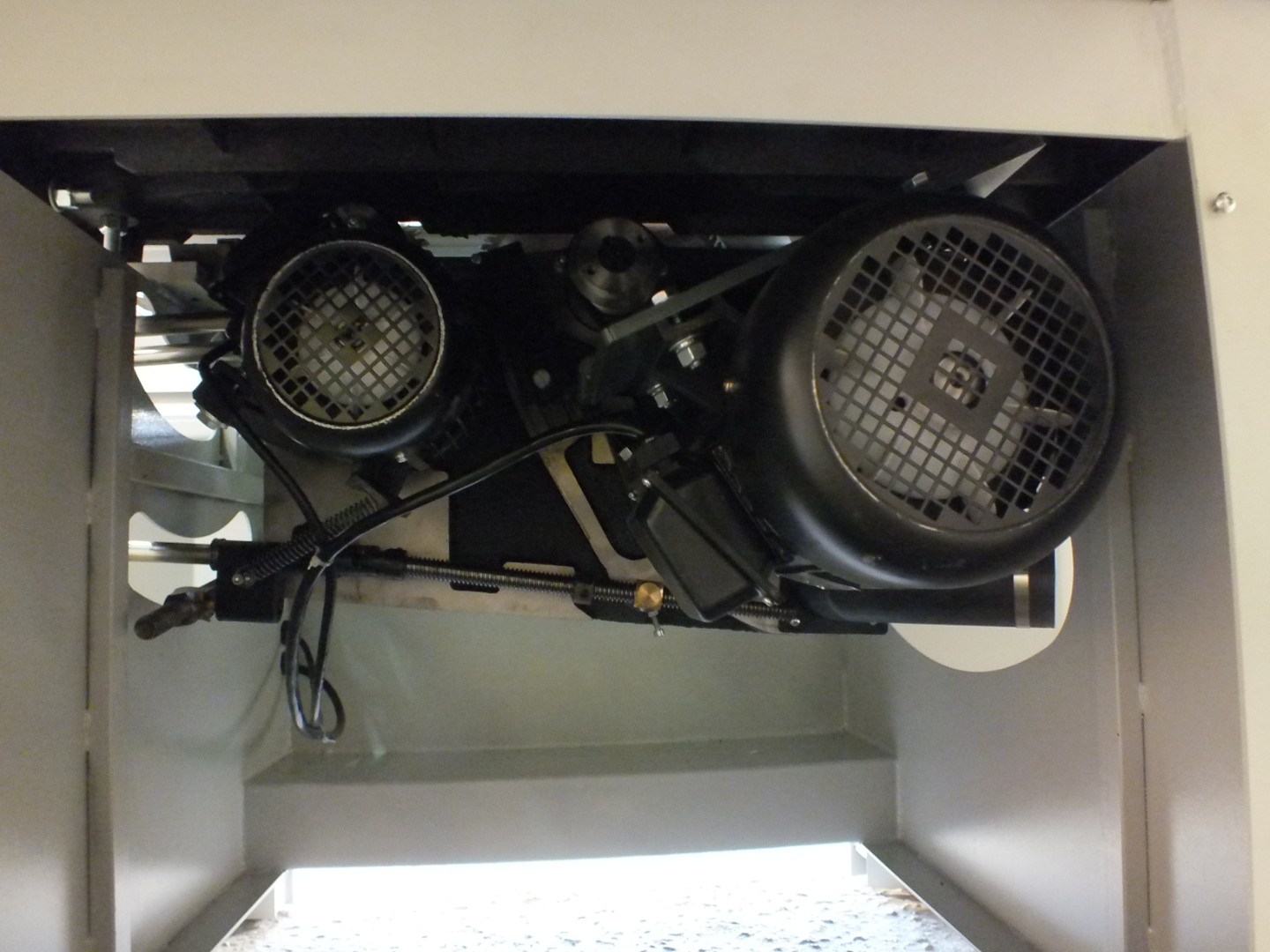

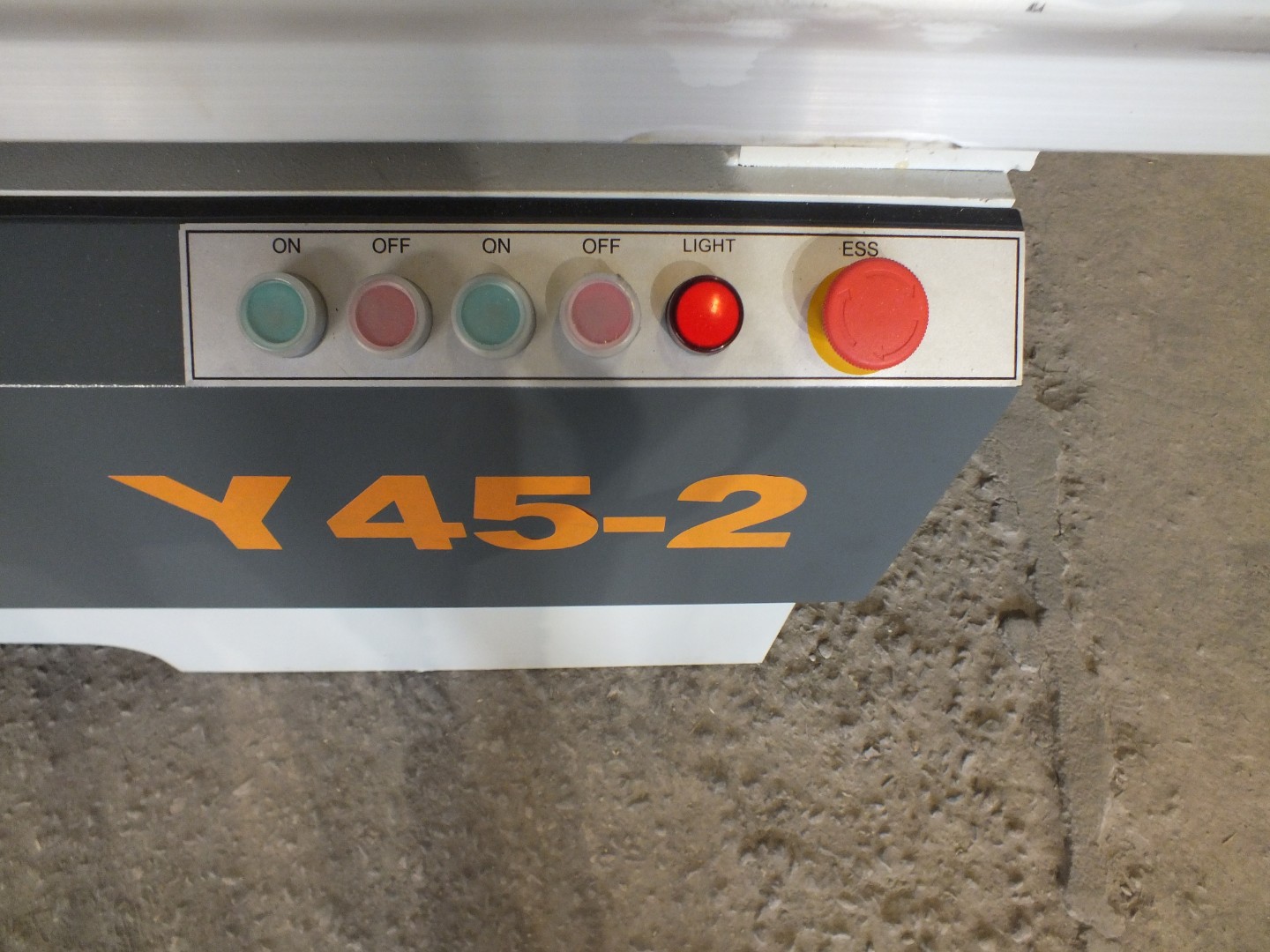

· независимые двигатели на основную и подрезную пилу.

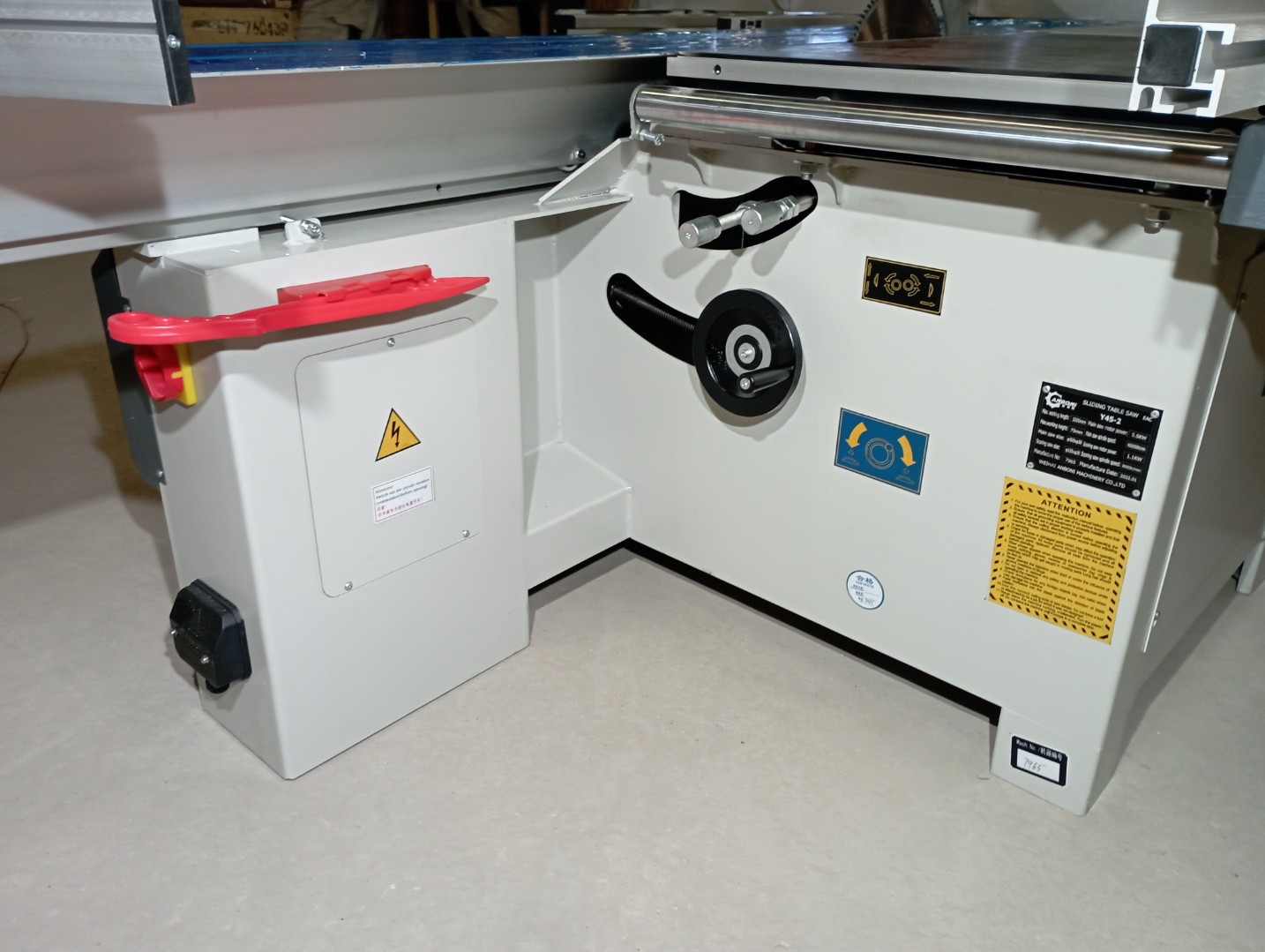

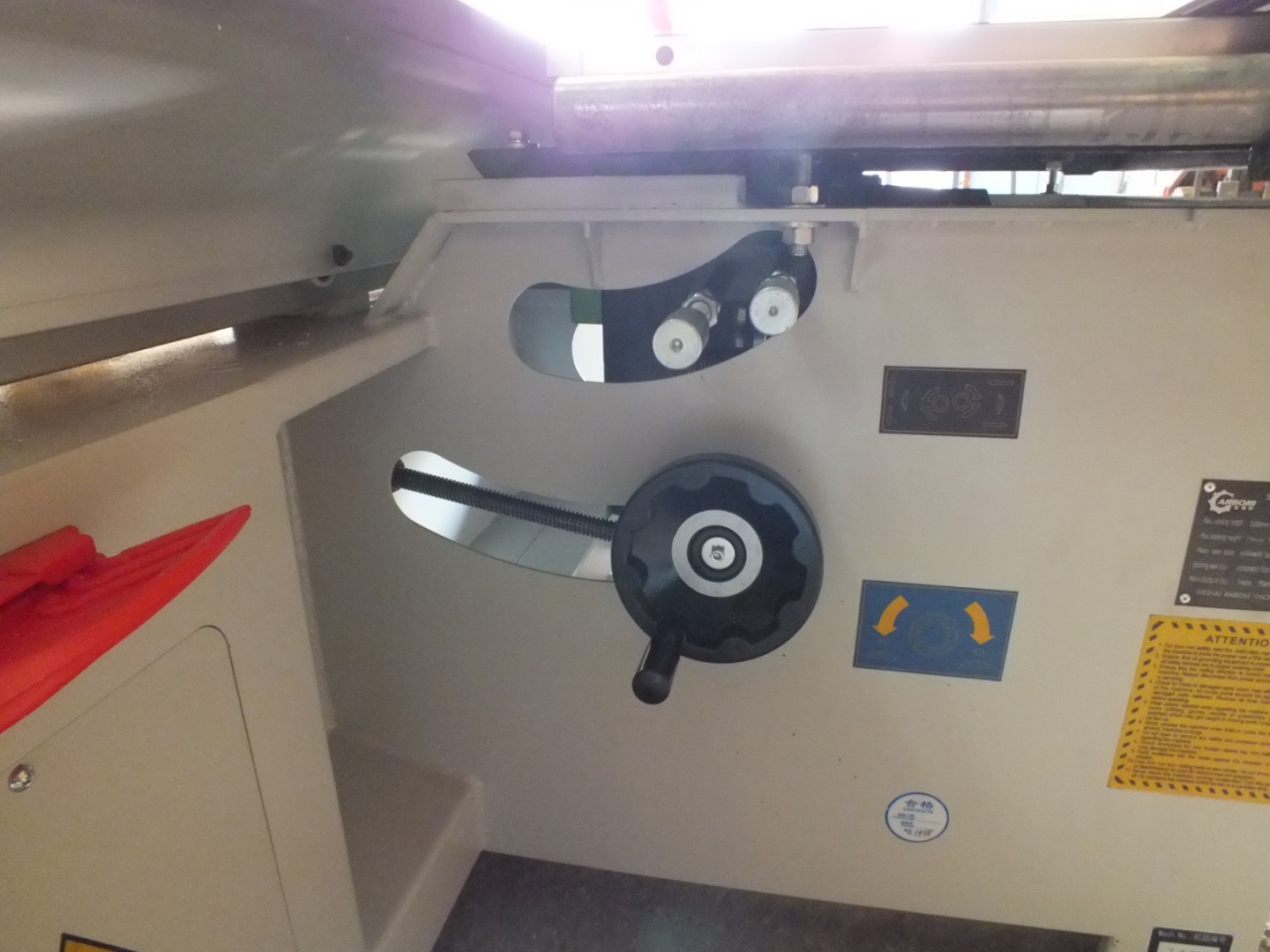

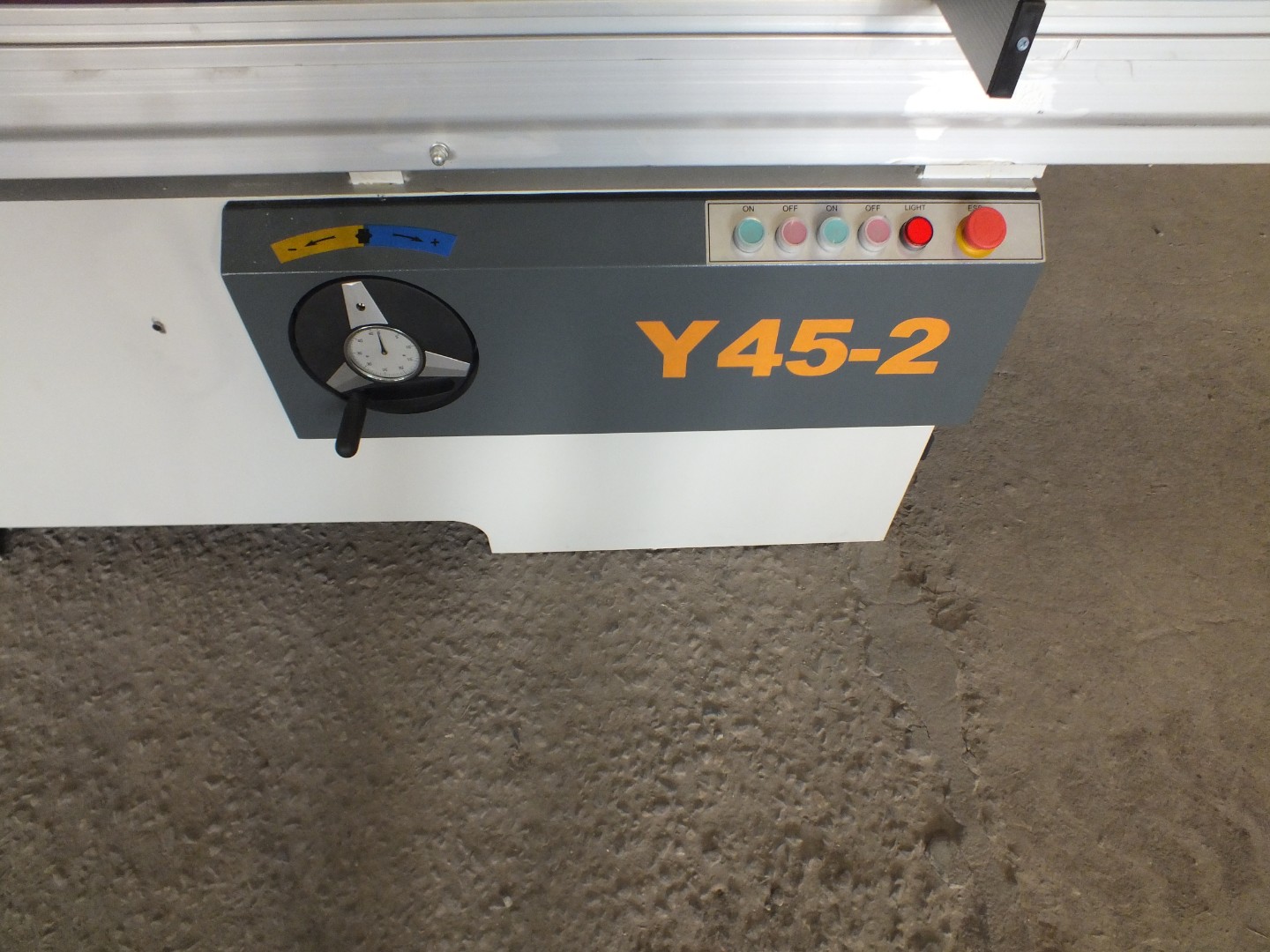

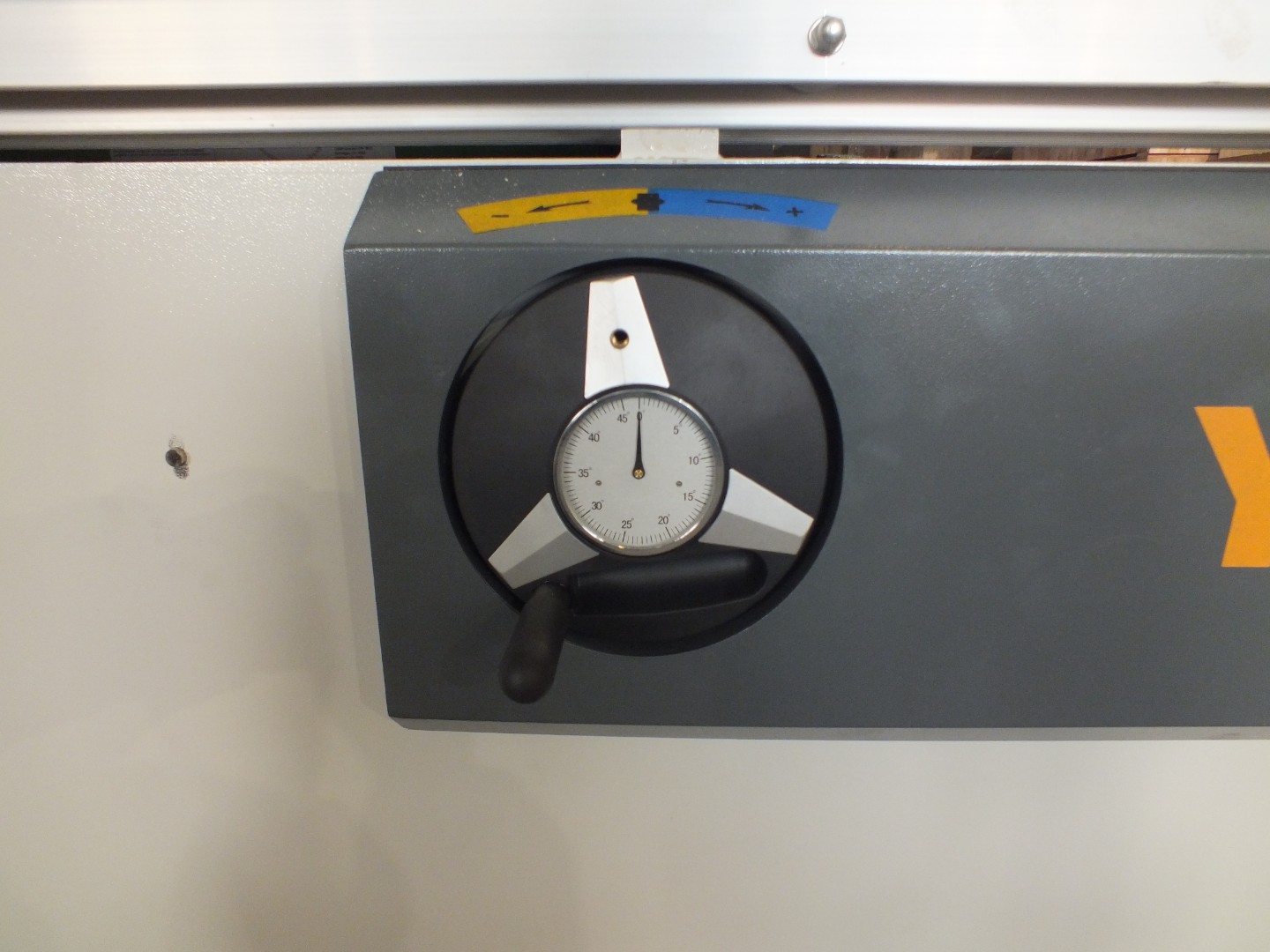

· наклон пильного узла до 450

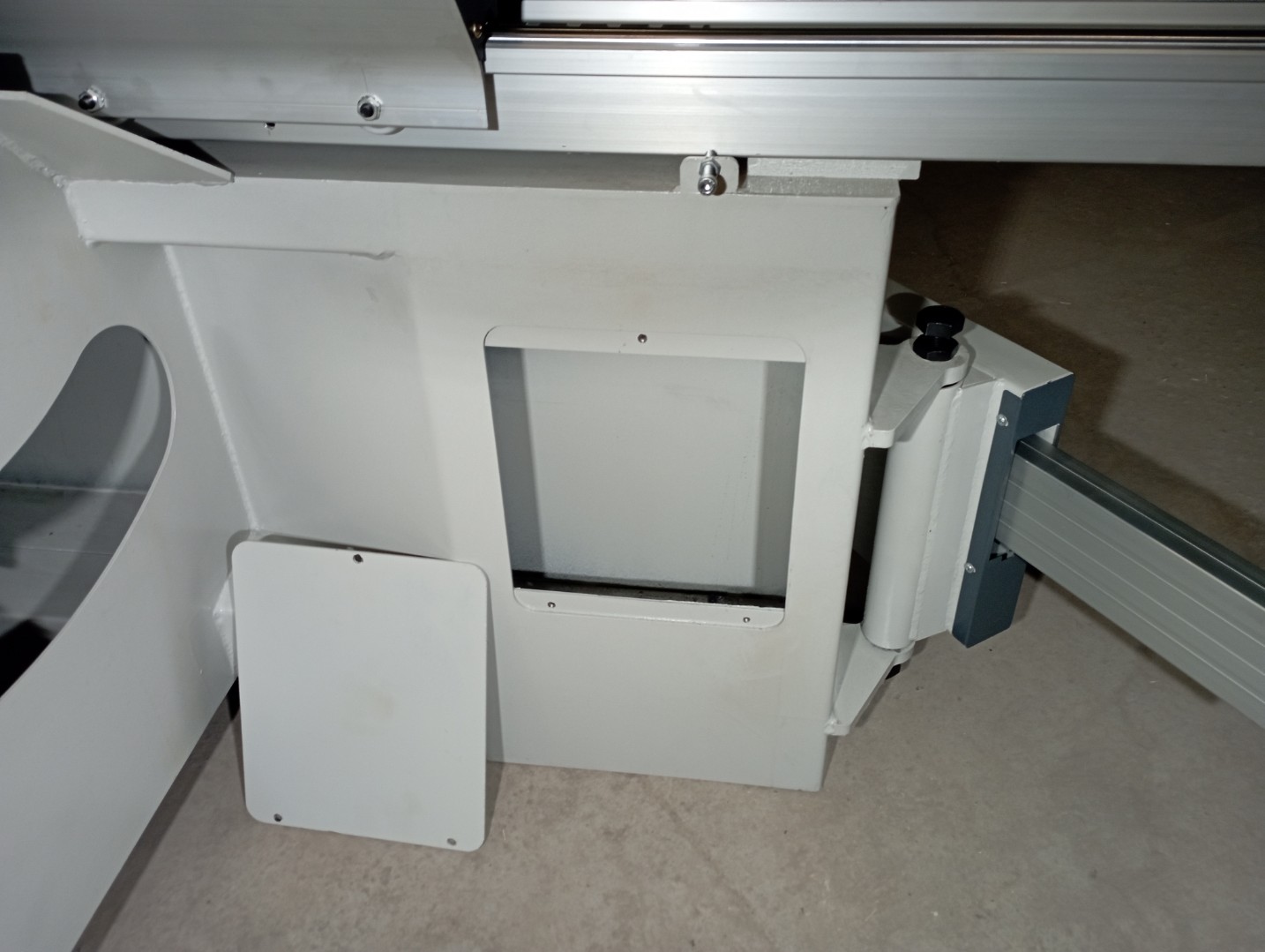

Надежная алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата.

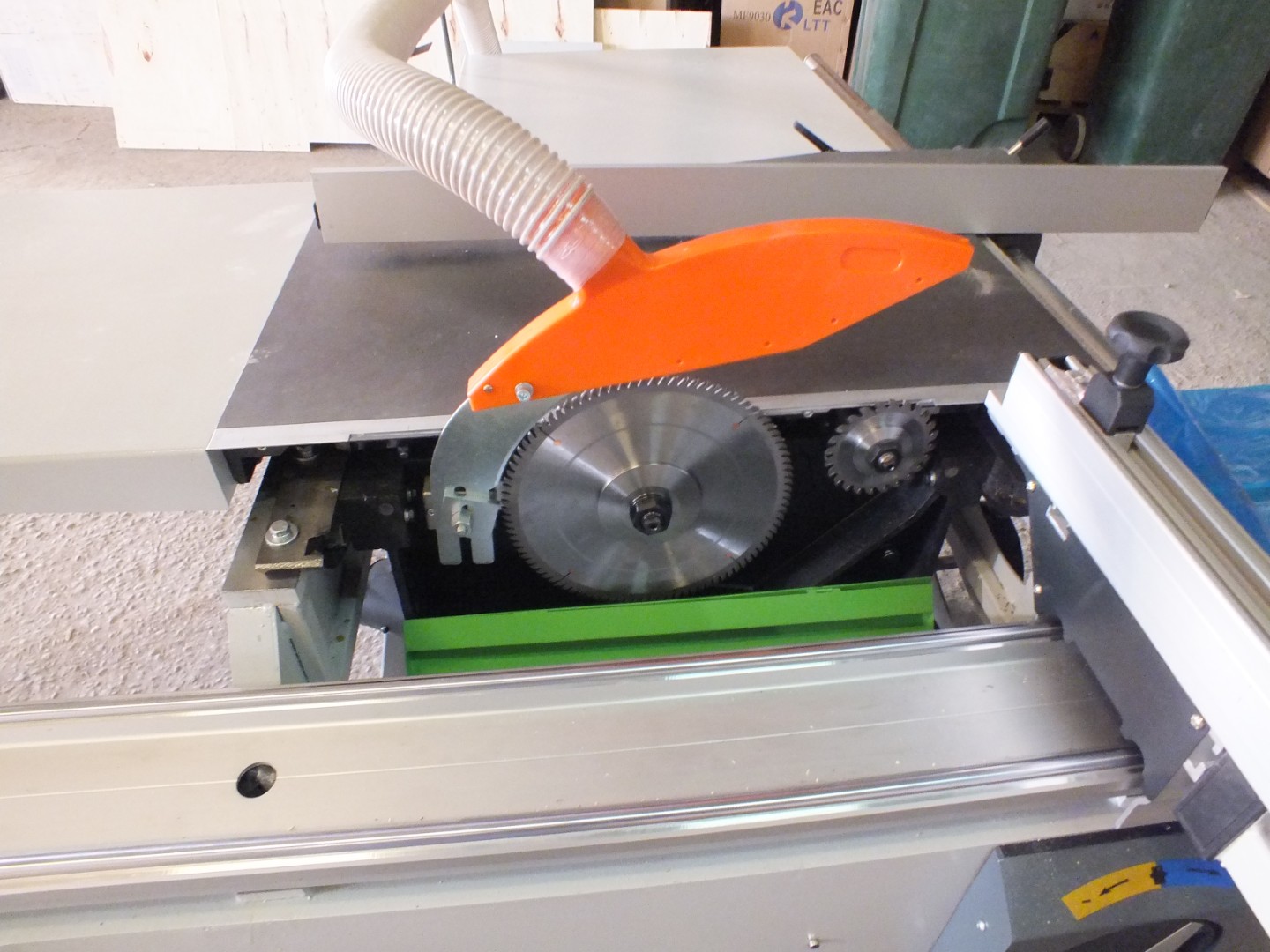

Пильный механизм включает в себя два режущих узла основную пилу и подрезную пилу. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.
Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию.
Направляющие ролики обеспечивают легкое и точное перемещение каретки.
Данная конструкция практически не требует ухода в процессе эксплуатации.
Технические характеристики
|
Наименования |
Параметры |
|
Макс. длина реза, мм |
3150 |
|
Размеры основного стола, мм |
900х650 |
|
Размер подвижной каретки, мм |
3200х370 |
|
Угол наклона пилы, град. |
0-45 |
|
Диаметр основной пилы, мм |
300х30 |
|
Диаметр подрезной пилы, мм |
120 х 20 |
|
Макс. высота реза, мм |
75 |
|
Макс. высота реза пилой 300 мм, 45 град. |
55 |
|
Диаметр патрубков аспирации (верхний), мм |
60 |
|
Максимальное расстояние от пилы до задней упорной линейки, мм |
1200 |
|
Частота вращения основной пилы, об./мин. |
4000, 5000 |
|
Частота вращения подрезной пилы, об./мин. |
9000 |
|
Мощность электродвигателя основной пилы, кВт |
5,5 |
|
Мощность электродвигателя подрезной пилы, кВт |
1.1 |
|
Габариты, мм |
3500х3450х900 |
|
Транспортные габариты, м |
2,1х1,2х1,2 3,4х0,45х0,4 |
|
Масса, кг |
630 |
|
Масса станка в упаковке, кг |
670 |
- Напряжение, В: 380
- Количество шпинделей, шт.: 2
- Частота вращения основной пилы, об./мин.: 4000, 5000
- Частота вращения подрезной пилы, об./мин.: 9000
- Диаметр основной пилы, мм: 300x30
- Диаметр патрубков аспирации сети, мм: 60
- Диаметр подрезной пилы, мм: 120x20
- Макс. длина реза, мм: 3170
- Макс. высота реза, мм: до 80
- Макс. высота реза пилой 300 мм, 45 град.: 55
- Масса, кг: 630
- Масса станка в упаковке, кг.: 670
- Мощность электродвигателя основной пилы, кВт: 5.5
- Мощность электродвигателя подрезной пилы, кВт: 1.1
- Посадочный диаметр подрезной пилы, мм: 20
- Посадочный диаметр основной пилы, мм: 30
- Размер подвижной каретки, мм: 3200x370
- Размеры основного стола, мм: 900x650
- Тип каретки: роликовая
- Угол наклона пилы, град.: 45
