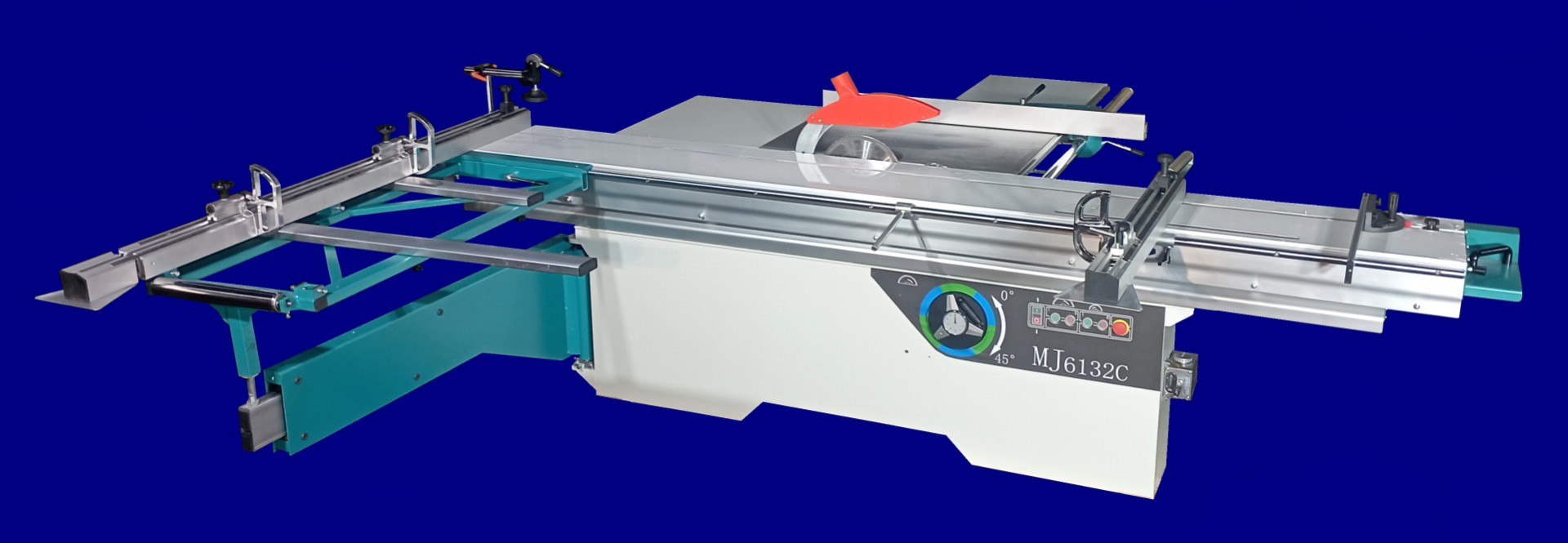

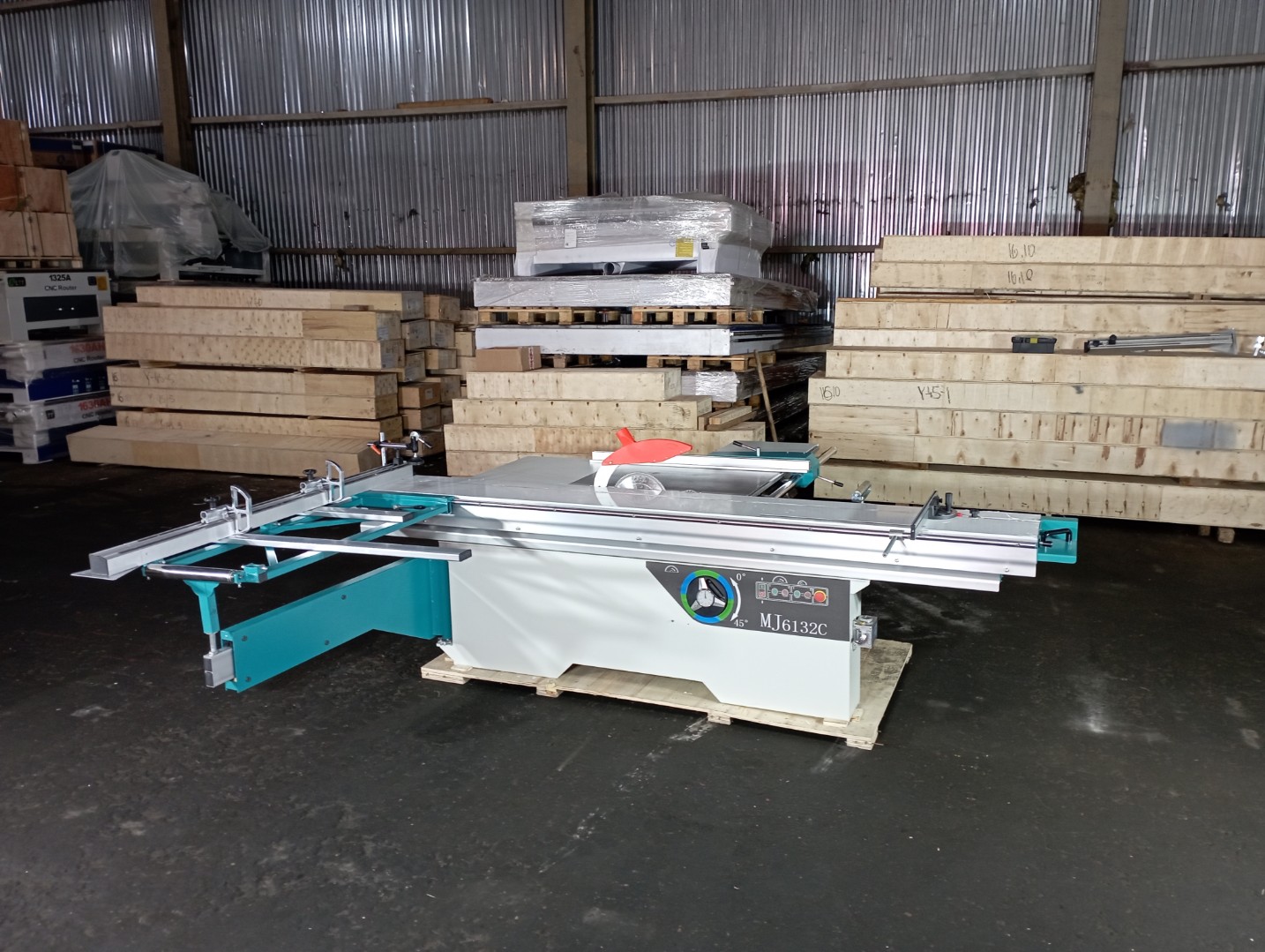

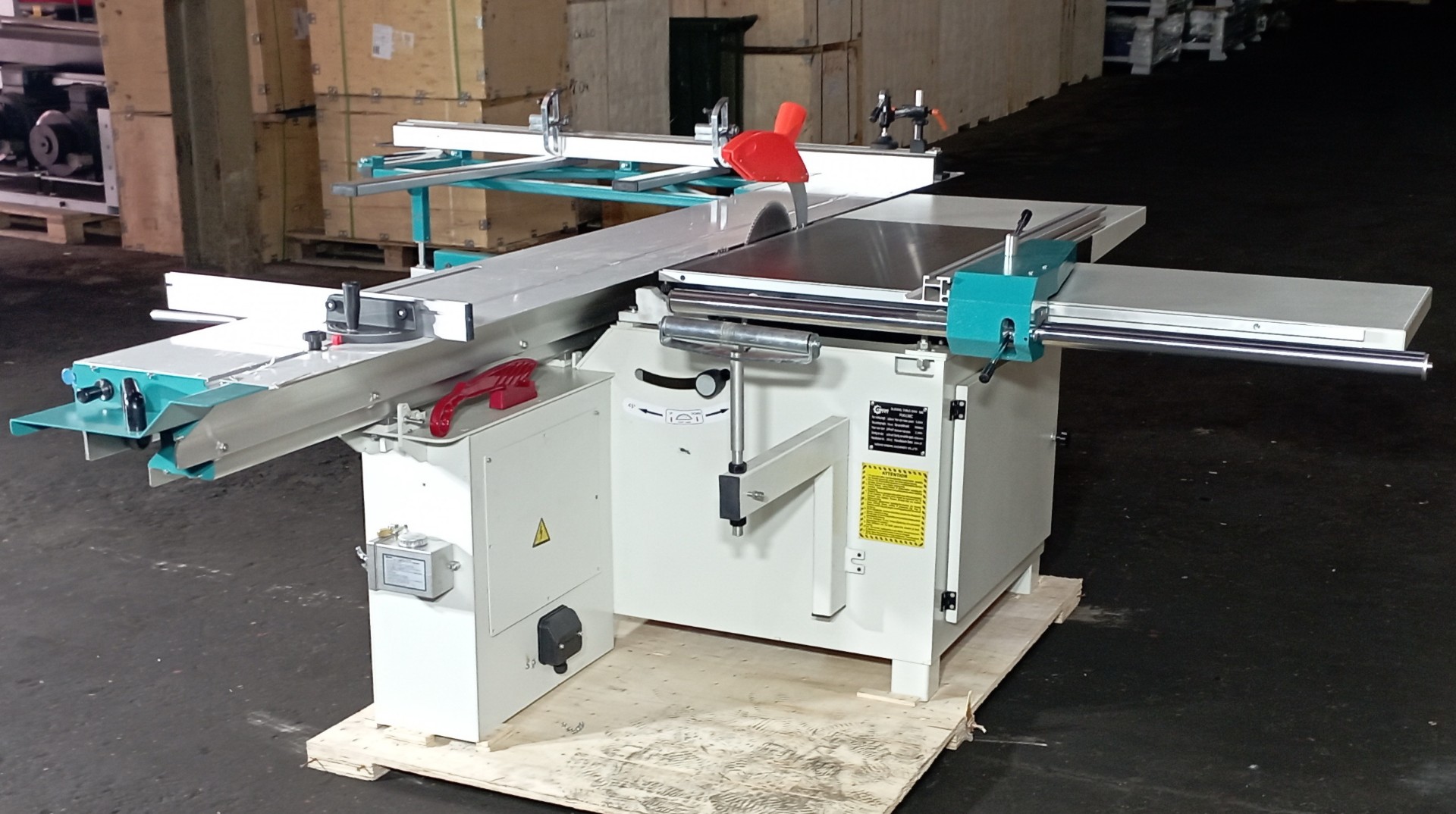

Форматно-раскроечный станок
мод. MJ6132C
Назначение:
Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Его отличает высочайшая надежность и большой запас прочности. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

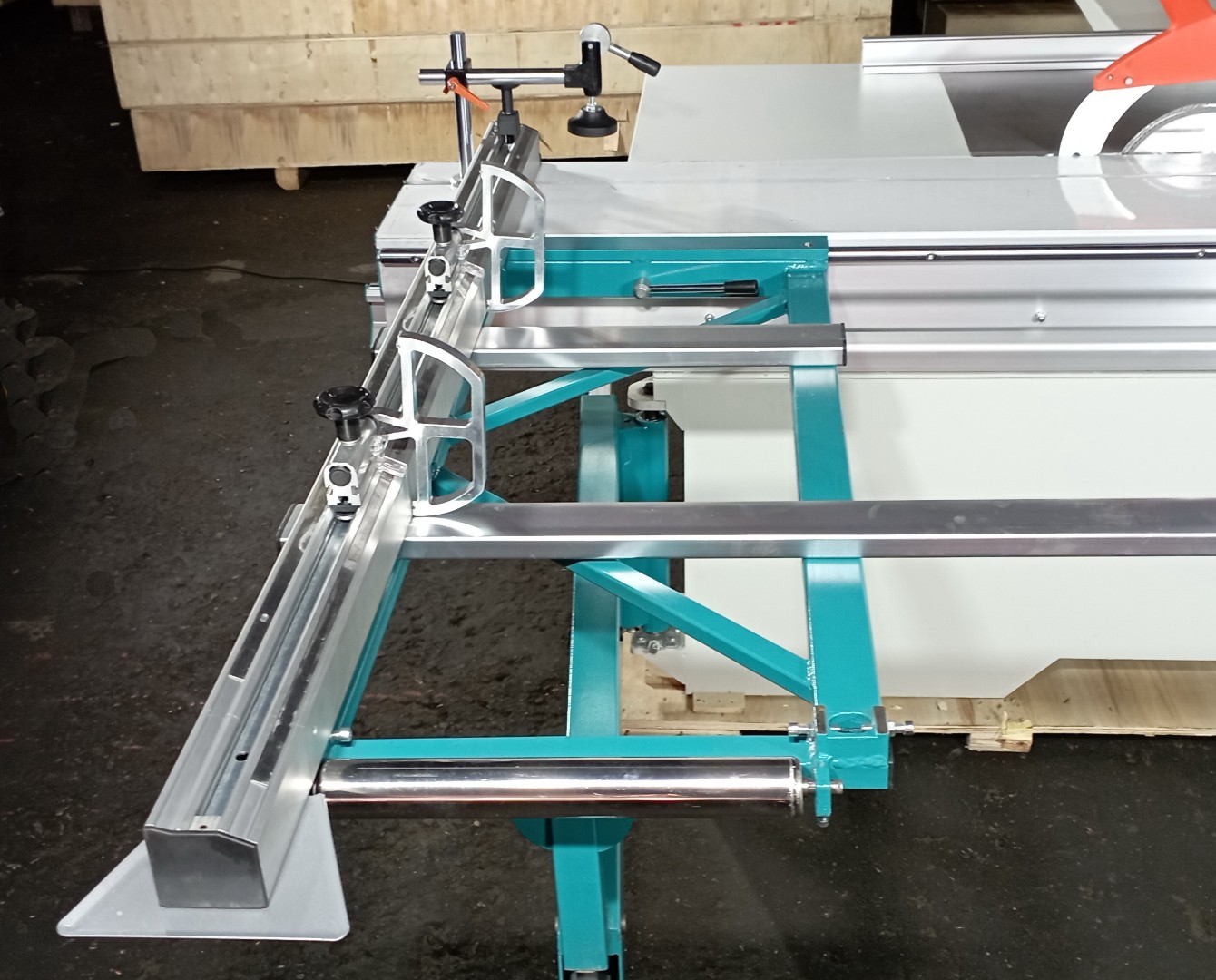

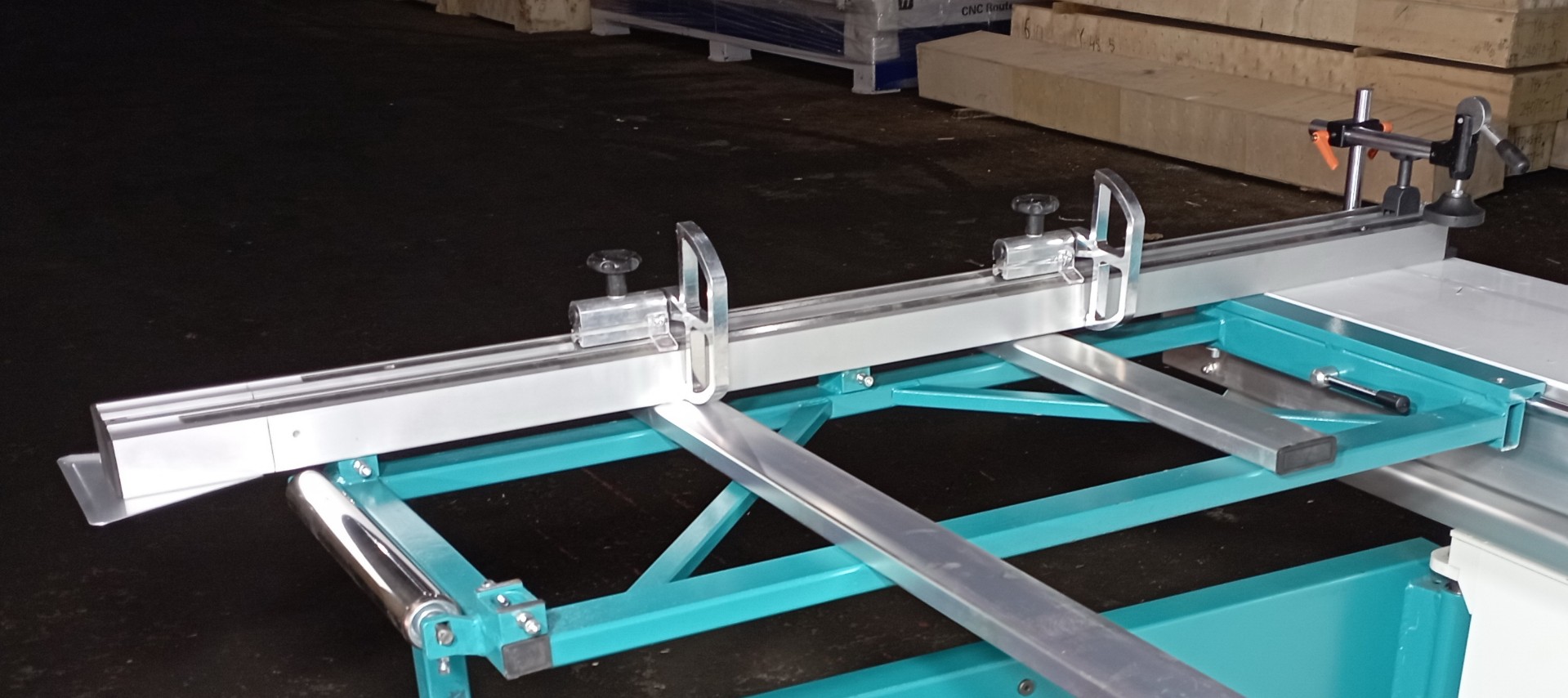

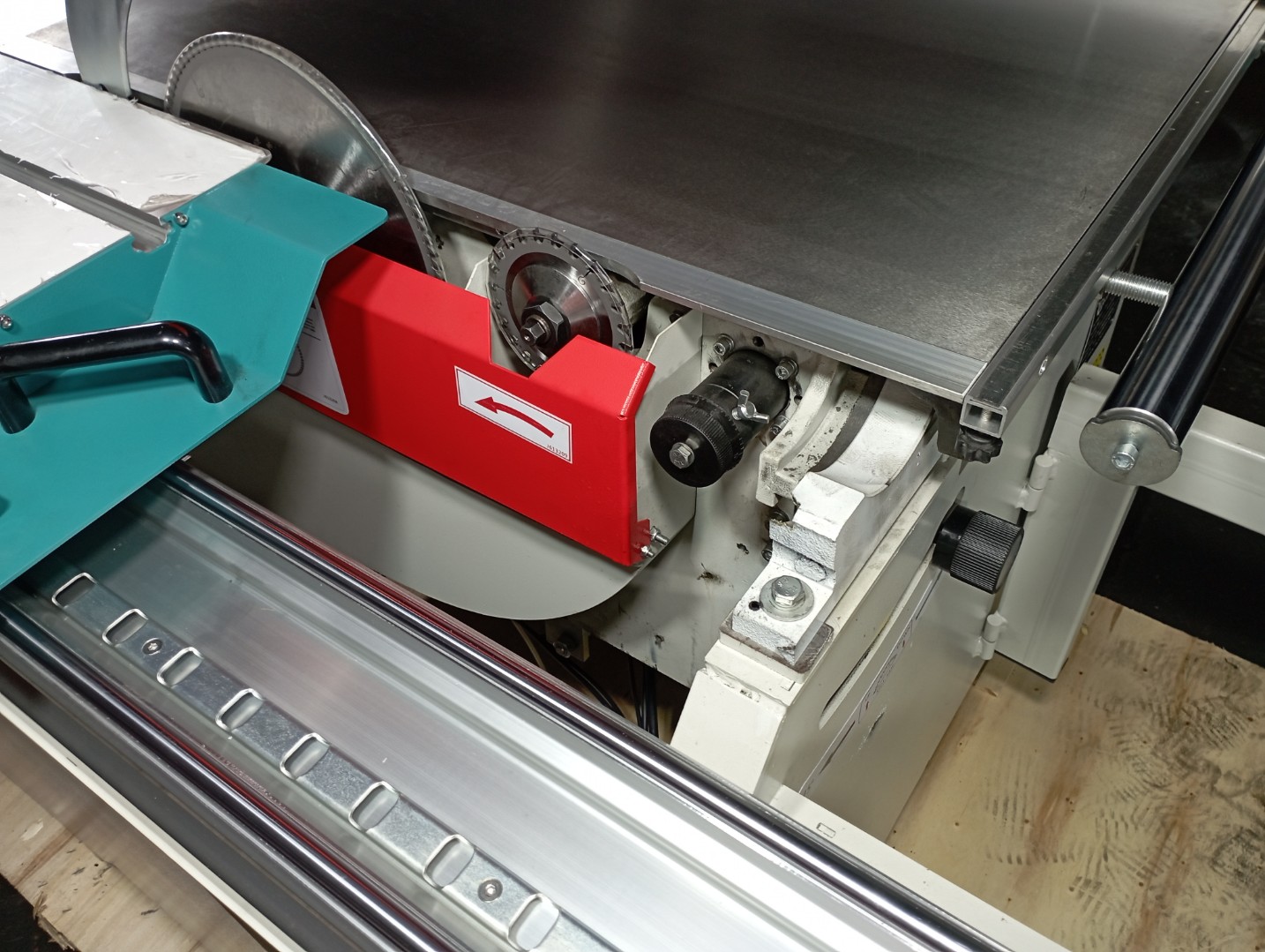

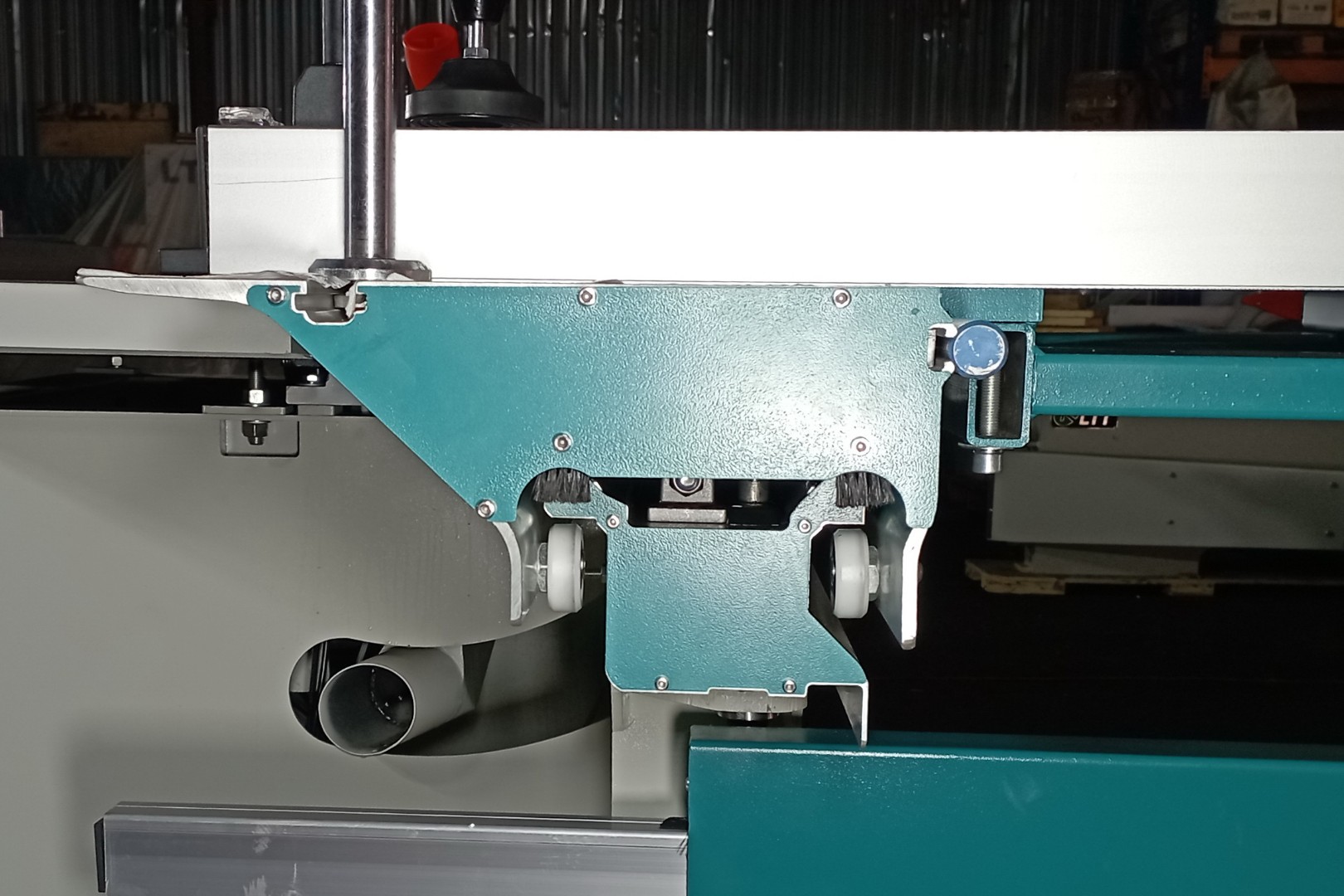

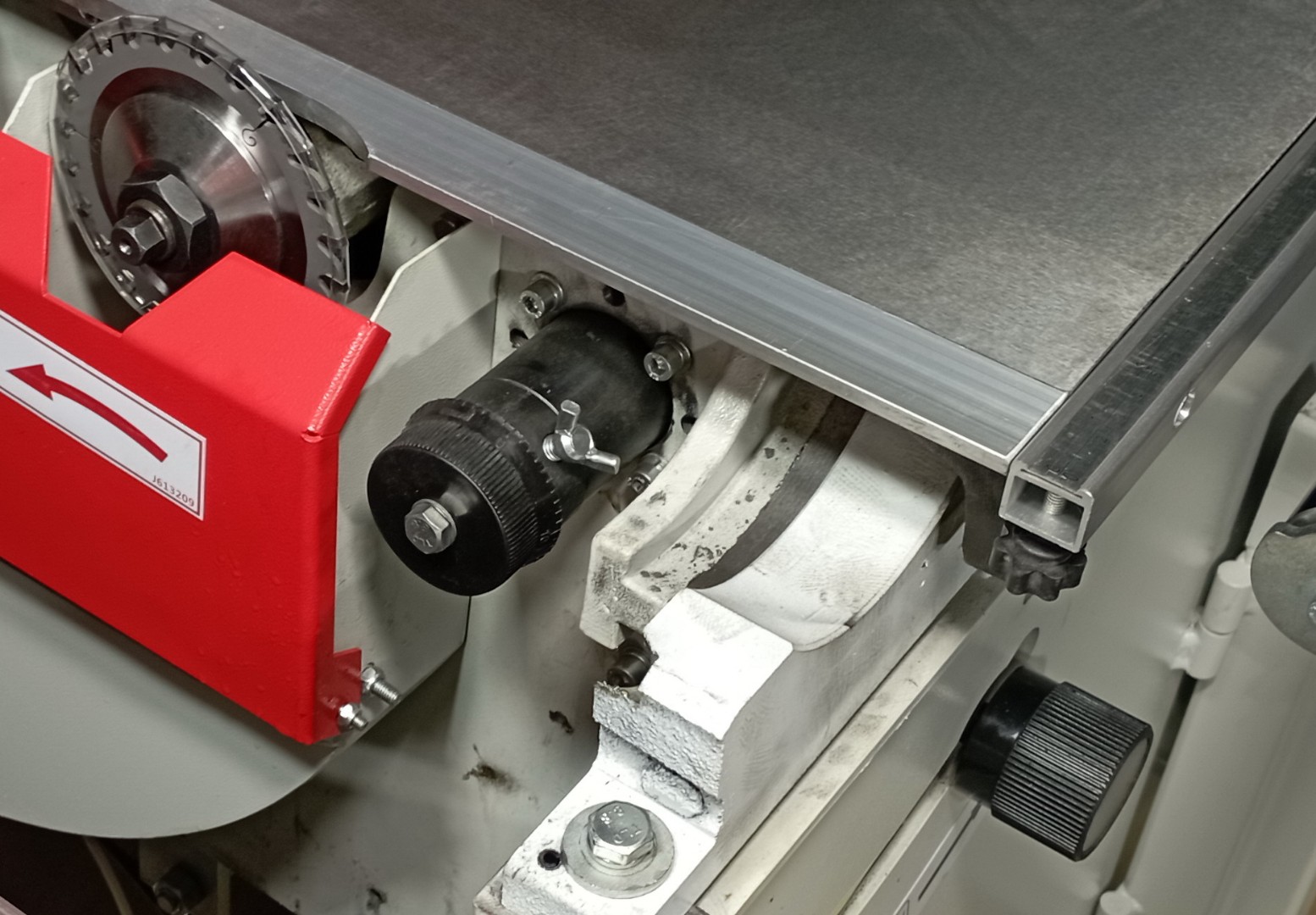

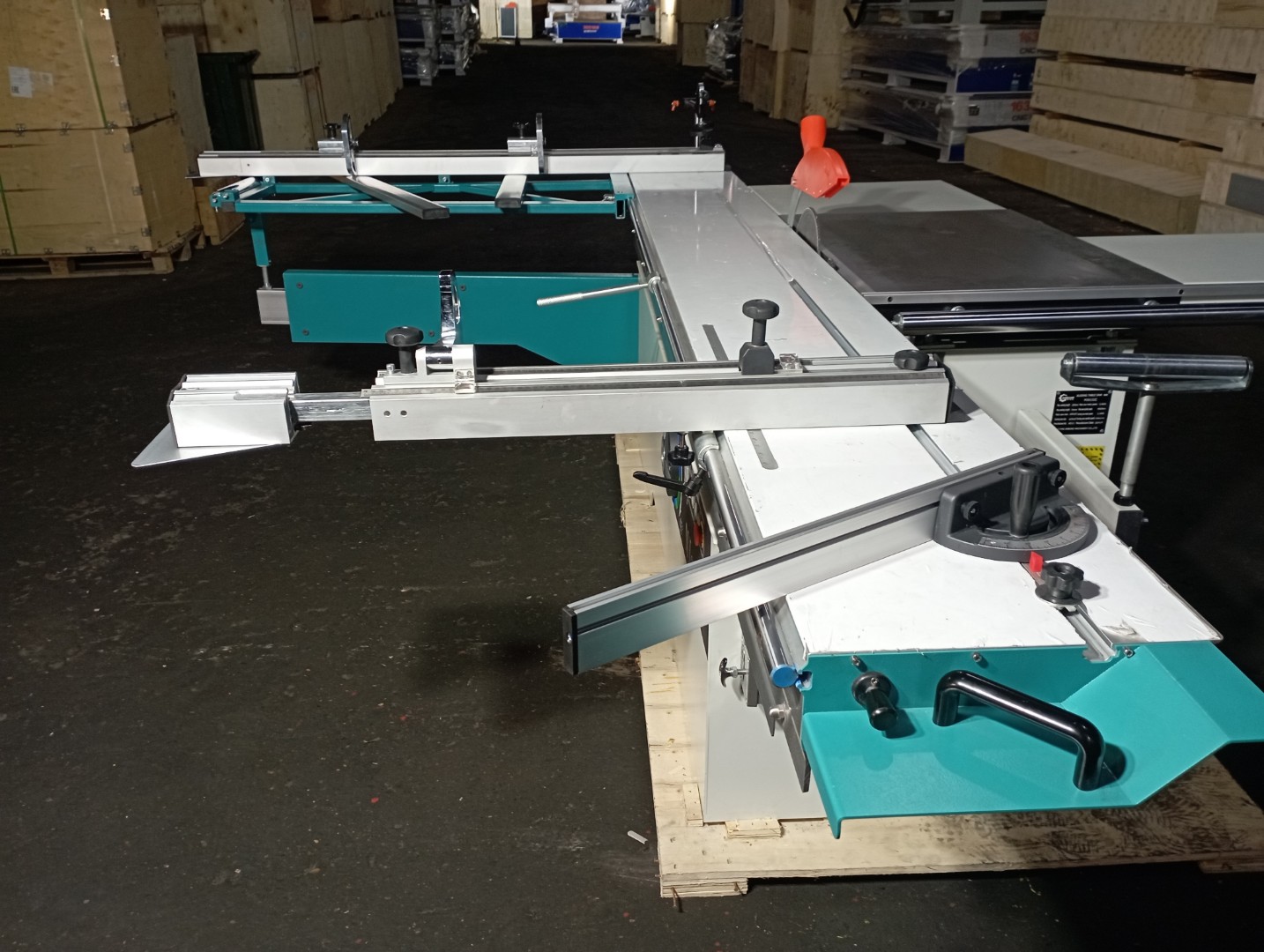

Длинная алюминиевая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата. Пильный механизм включает в себя два режущих узла основную пилу и подрезную пилу. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.
Область применения
Станки этого класса используются при обработке полноформатных листов ДСП или массивной древесины в мебельном и столярном производствах для изготовления корпусной мебели.
Технические характеристики
|
Наименование |
Параметры |
|
Максимальная длина реза, мм |
3200 |
|
Максимальная расстояние от пилы до заднего упора, мм |
1250 |
|

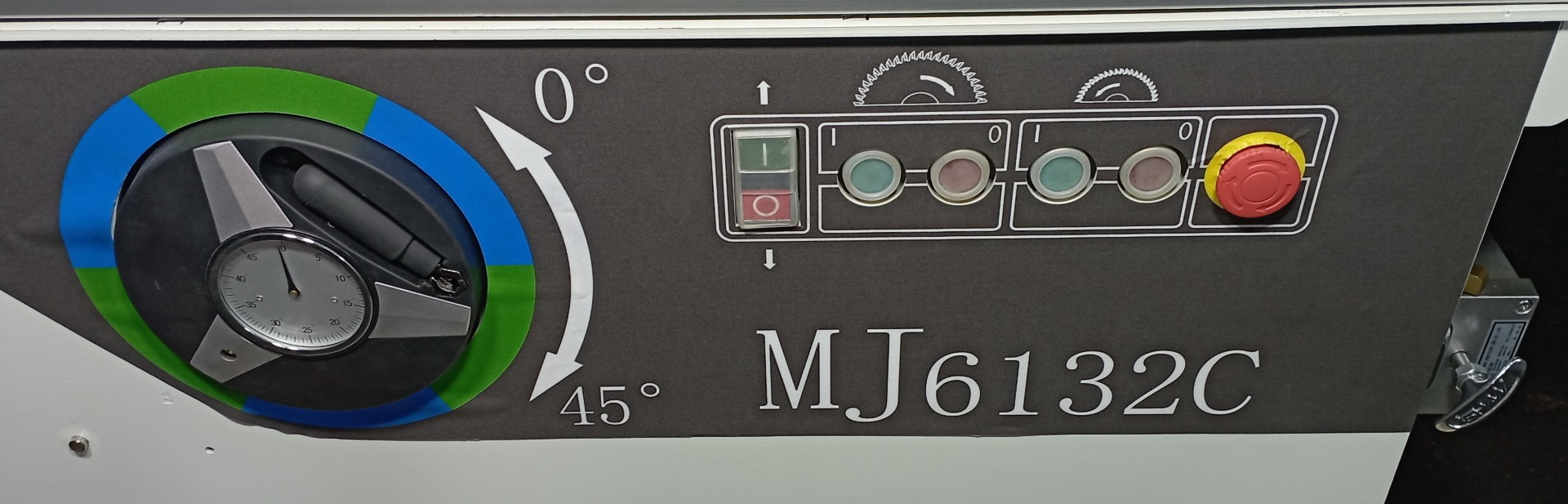

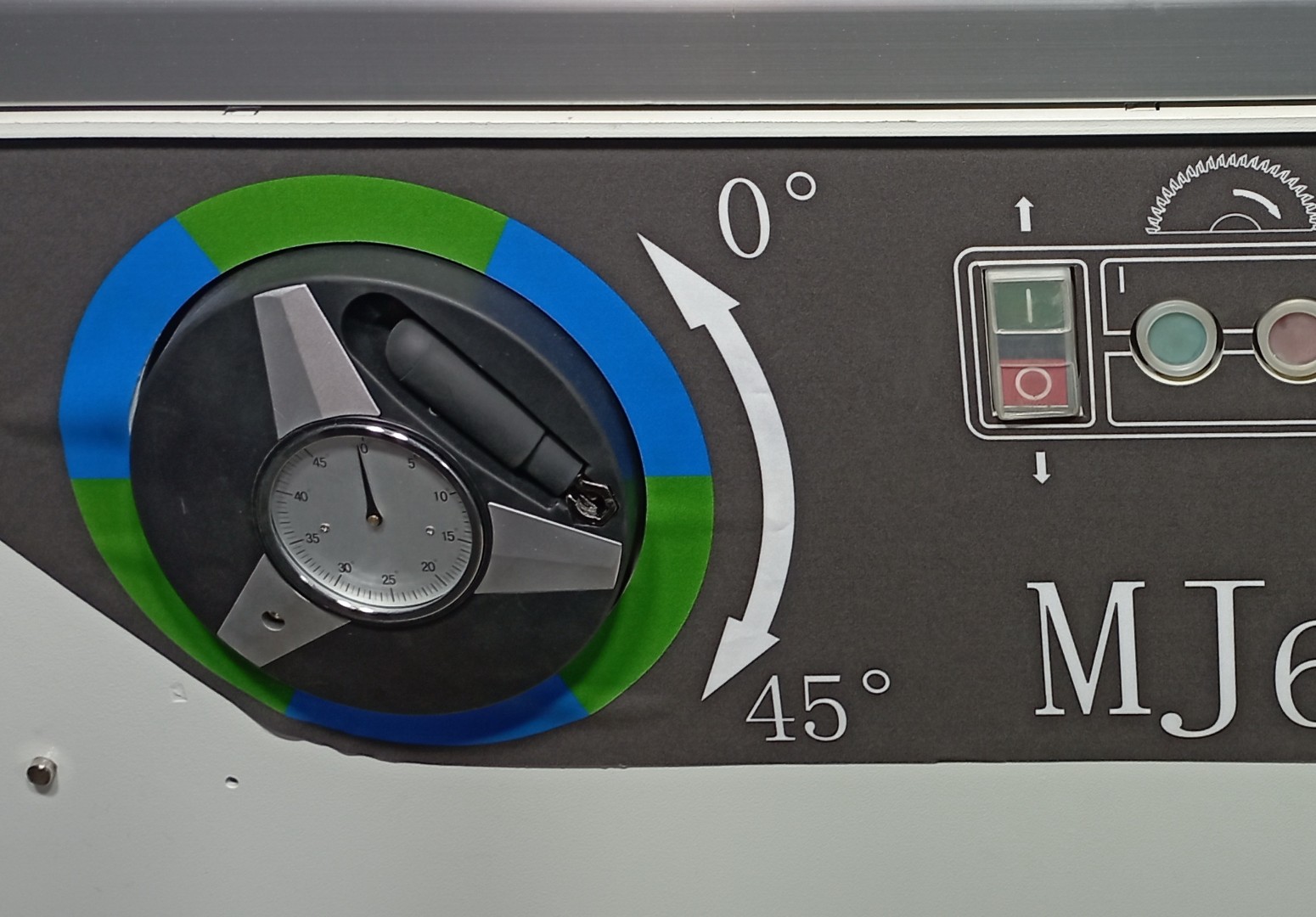

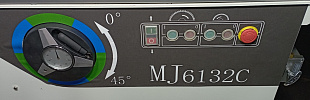

Угол наклона пильного узла, град. |
0-45 |
|
Максимальная толщина пропила, мм |
75 |
|
Диаметр полотна основной пилы, мм |
300 х 30 |
|
Диаметр подрезной пилы, мм |
120 х 20 |
|
Скорость вращения основного шпинделя, об/мин |
4000/5000 |
|
Скорость вращения шпинделя подрезной пилы, об/мин |
8000 |
|
Диаметр нижнего патрубка под аспирацию, мм |
100 |
|
Диаметр верхнего патрубка под аспирацию, мм |
60 |
|
Транспортные габариты, м |
2,1х1,2х1,25 3,3х0,42э0,4 |
|
Мощность двигателя основной пилы, кВт |
5,5 |
|
Мощность двигателя подрезной пилы, кВт |
1,1 |
|
Вес, кг |
720 |
- Частота вращения основного шпинделя, об/мин: 6000
- Внешний диаметр, мм: 300
- Посадочный диаметр, мм: 30
- Напряжение, В: 380
- Частота вращения основной пилы, об./мин.: 4000, 6000
- Частота вращения подрезной пилы, об./мин.: 8000
- Диаметр основной пилы, мм: 300/315х30
- Диаметр патрубков аспирации сети, мм: 75
- Диаметр подрезной пилы, мм: 120 х 20
- Макс. длина реза, мм: 3200
- Макс. высота реза, мм: 75
- Масса, кг: 720
- Масса станка в упаковке, кг.: 760
- Мощность электродвигателя основной пилы, кВт: 5.5
- Мощность электродвигателя подрезной пилы, кВт: 1.1
- Посадочный диаметр подрезной пилы, мм: 20
- Посадочный диаметр основной пилы, мм: 30
- Размер подвижного стола (каретки), мм: 3200х370
- Размеры основного стола, мм: 3200х375
- Тип каретки: Роликовая
- Угол наклона пилы, град.: 0-45
