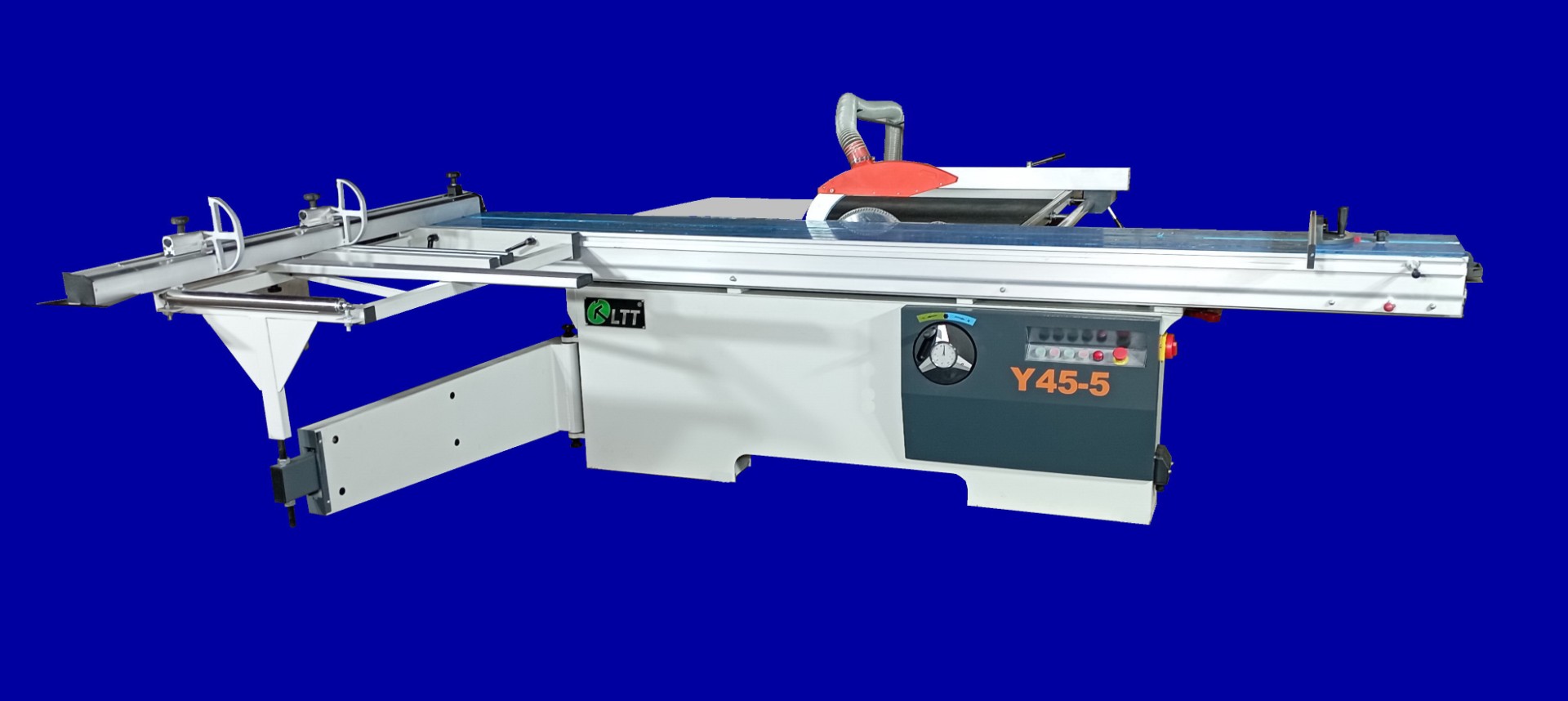

Форматно-раскроечный станок с наклоняемой пилой и подвижной кареткой на роликовых направляющих. Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, характеризуется высоким запасом прочности, обеспечивающим стабильное функционирование всех узлов и механизмов, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.
Особенности конструкции

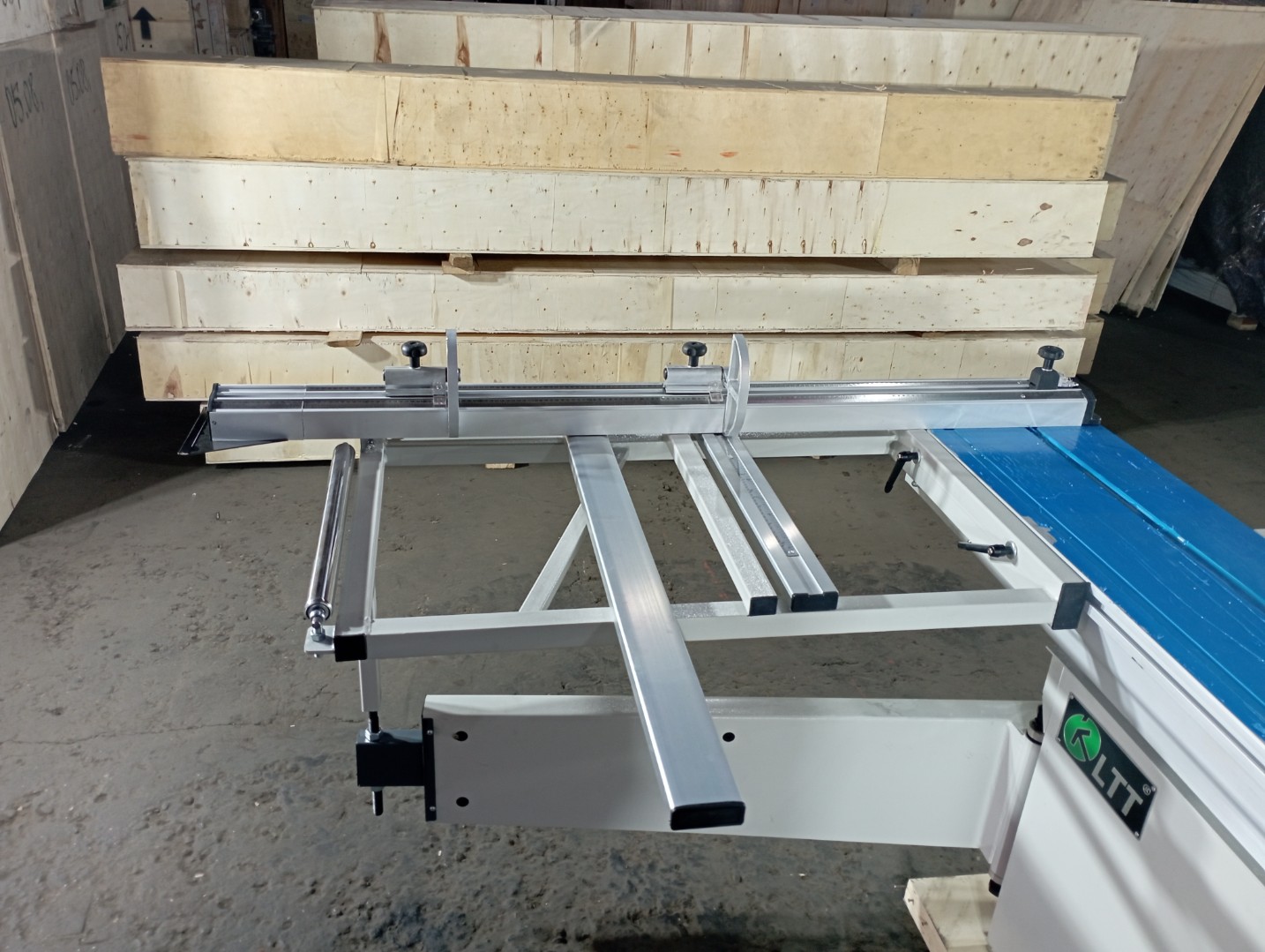

- алюминиевая каретка длиной 3200 мм
- ширина каретки 375 мм
- стальные круглые упрочненные направляющие каретки

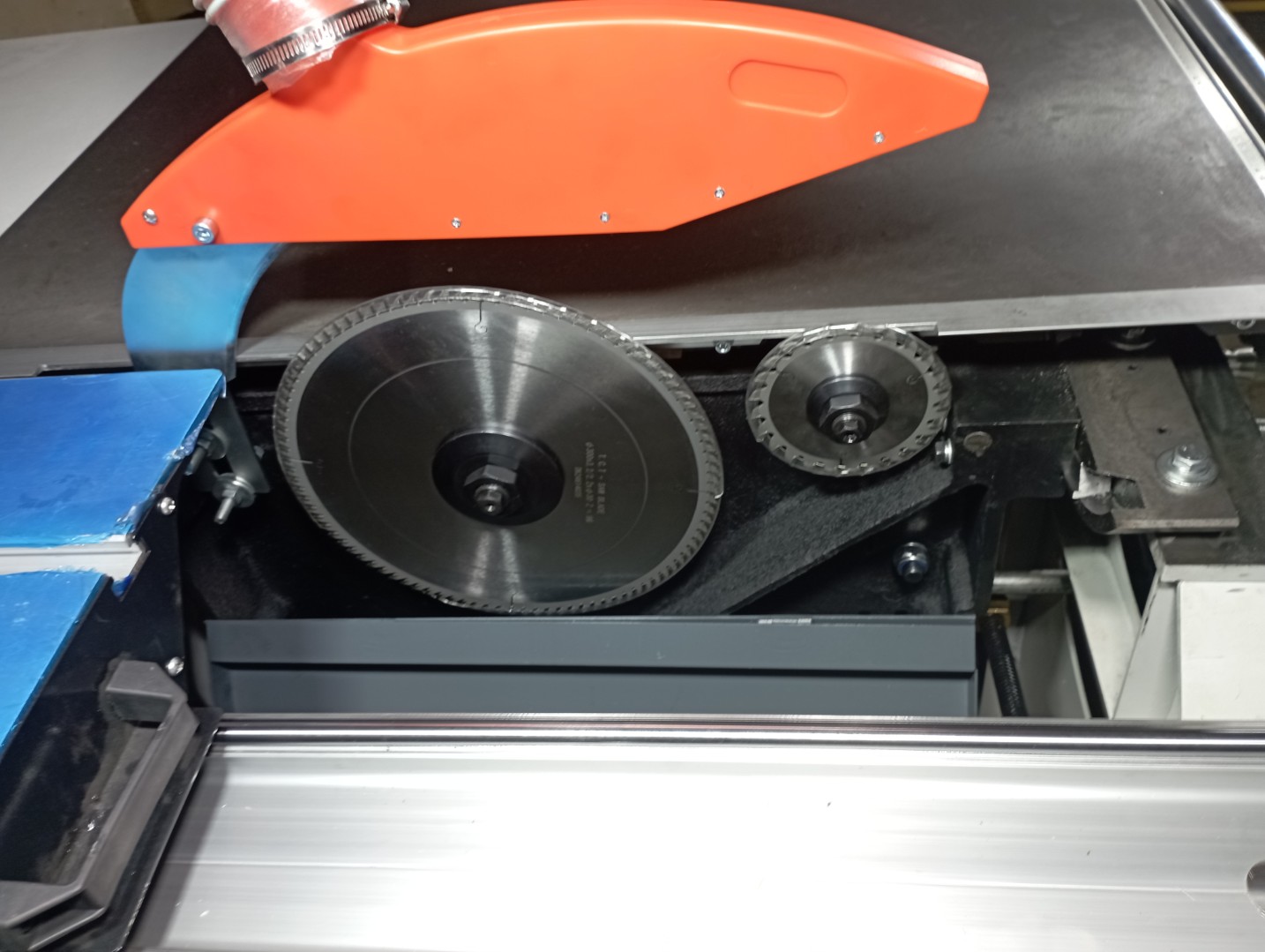

- наружная регулировка подрезной пилы

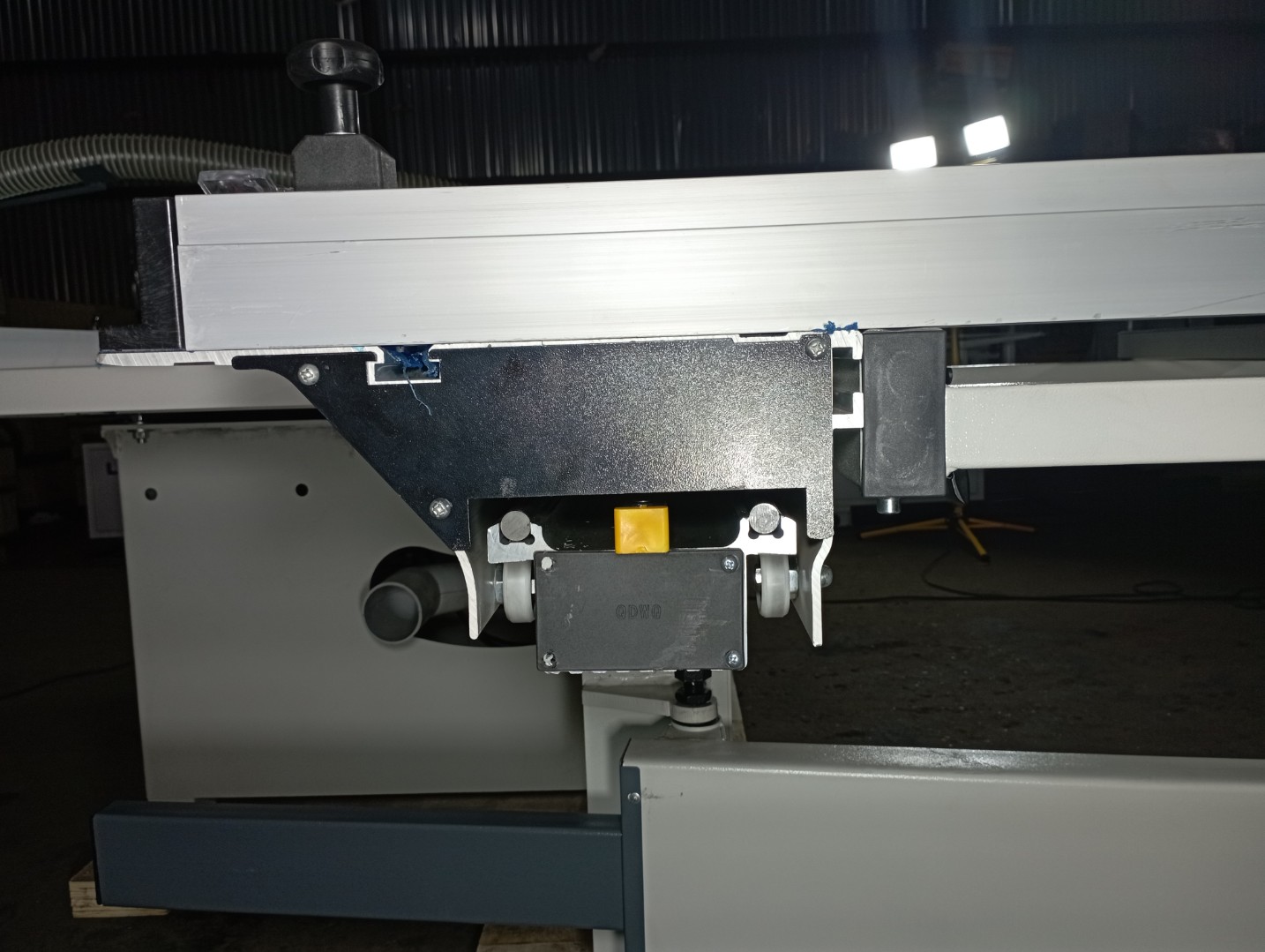

- надёжные роликовые направляющие каретки
- независимые двигатели 5.5 кВт на основную и 1,1 кВт подрезную пилу.
Технические характеристики
|
Наименования |
Параметры |
|
Макс. длина реза, мм |
3150 |
|
Макс. ширина реза, мм |
2800 |
|
Макс. размер от пилы до задней упорной линейки, мм |
1200 |
|
Размеры основного стола, мм |
900х650 |
|
Размер подвижной каретки, мм |
3200х370 |
|
Угол наклона пилы, град. |
0-45 |
|
Диаметр основной пилы, мм |
300х30 |
|
Диаметр подрезной пилы, мм |
120 х 20 |
|
Макс. высота реза, мм |
75 |
|
Макс. высота реза пилой 300 мм, 45 град. |
55 |
|
Диаметр патрубков аспирации (верхний), мм |
60 |
|
Частота вращения основной пилы, об./мин. |
4000, 5000 |
|
Частота вращения подрезной пилы, об./мин. |
8000 |
|
Мощность электродвигателя основной пилы, кВт |
5,5 |
|
Мощность электродвигателя подрезной пилы, кВт |
1.1 |
|
Габариты, мм |
3500х3450х900 |
|
Транспортные габариты, м |
2,1х1,2х1,2 3,3х0,45х0,4 |
|
Масса, кг |
550 |
|
Масса станка в упаковке, кг |
620 |
- Высота, мм: 900
- Количество шпинделей: 2
- Количество шпинделей, шт.: 2
- Время непрерывной работы, ч:: 8
- Внешний диаметр, мм: 300
- Посадочный диаметр, мм: 30
- Толщина, мм: 3
- Частота вращения основного шпинделя, об/мин: 8000, 4000, 5000
- Частота вращения основной пилы, об./мин.: 8000
- Частота вращения подрезной пилы, об./мин.: 5000, 4000
- Диаметр основной пилы, мм: 300
- Диаметр патрубков аспирации сети, мм: 100, 60
- Диаметр подрезной пилы, мм: 120
- Диаметр полотна основной пилы, мм: 300
- Диаметр полотна подрезной пилы, мм: 120
- картинка: https://disk.yandex.ru/i/KTHypObiKhCP9g
- Максимальная длина заготовки, мм: 3200
- Максимальная толщина заготовки, мм: 75
- Макс. длина реза, мм: 3150
- Макс. высота реза, мм: 75
- Макс. высота реза пилой 300 мм, 45 град.: 55
- Масса, кг: 550
- Масса станка в упаковке, кг.: 620
- Мощность электродвигателя, кВт: 5.5 и 1,1
- Мощность электродвигателя основной пилы, кВт: 5.5.
- Мощность электродвигателя подрезной пилы, кВт: 1.1
- Напряжение, В: 380
- Напряжение: 380 Вольт
- Посадочный диаметр подрезной пилы, мм: 20
- Посадочный диаметр основной пилы, мм: 30
- Размер подвижной каретки, мм: 3200х370
- Размер подвижного стола (каретки), мм: 3200х370
- Размеры основного стола, мм: 3200х370
- Тип каретки: Роликовая
- Угол наклона пилы, град.: 45
- Высота пропила при наклоне пилы 450, мм: 55
