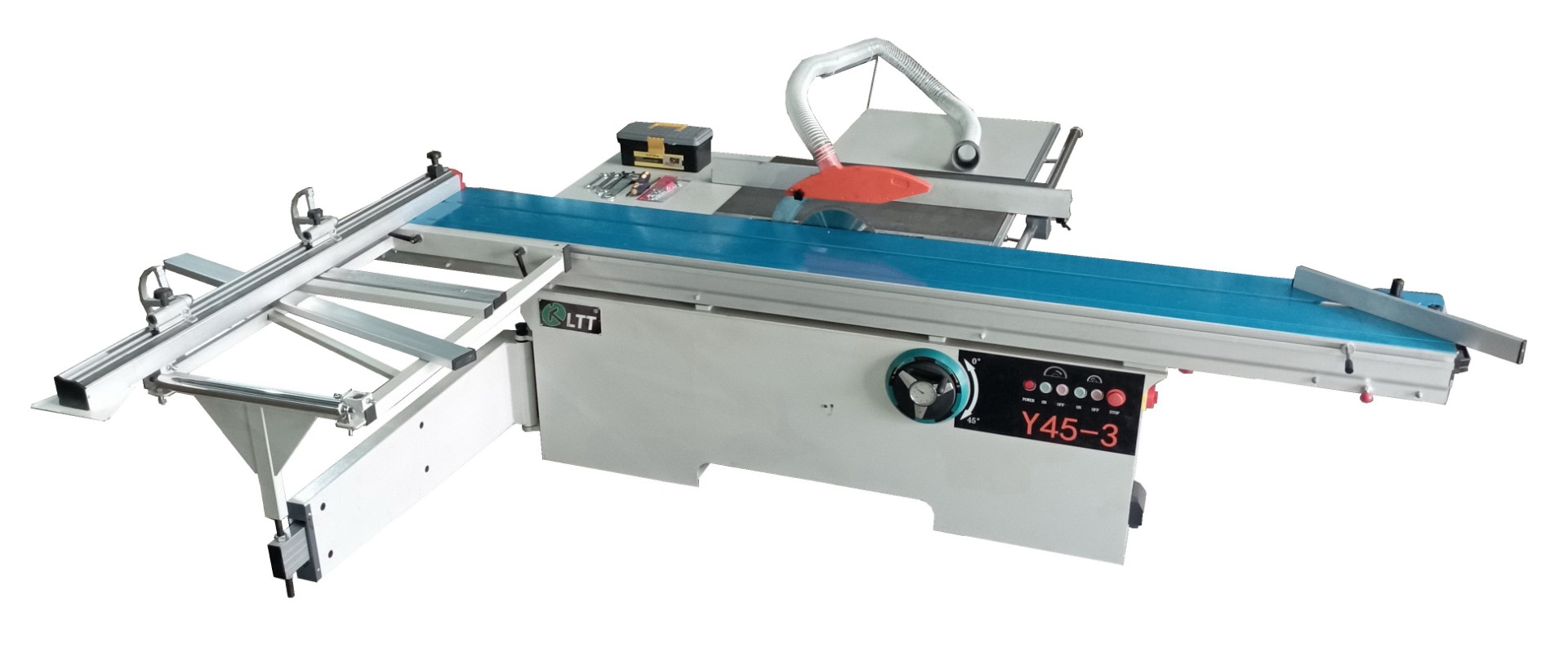

Форматно-раскроечный станок с наклоняемой пилой и подвижной кареткой на роликовых направляющих. Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, характеризуется высоким запасом прочности, обеспечивающим стабильное функционирование всех узлов и механизмов, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.
Схема обработки
Особенности конструкции
- алюминиевая каретка длиной 3200 мм
- ширина каретки 375 мм
- стальные круглые упрочненные направляющие каретки

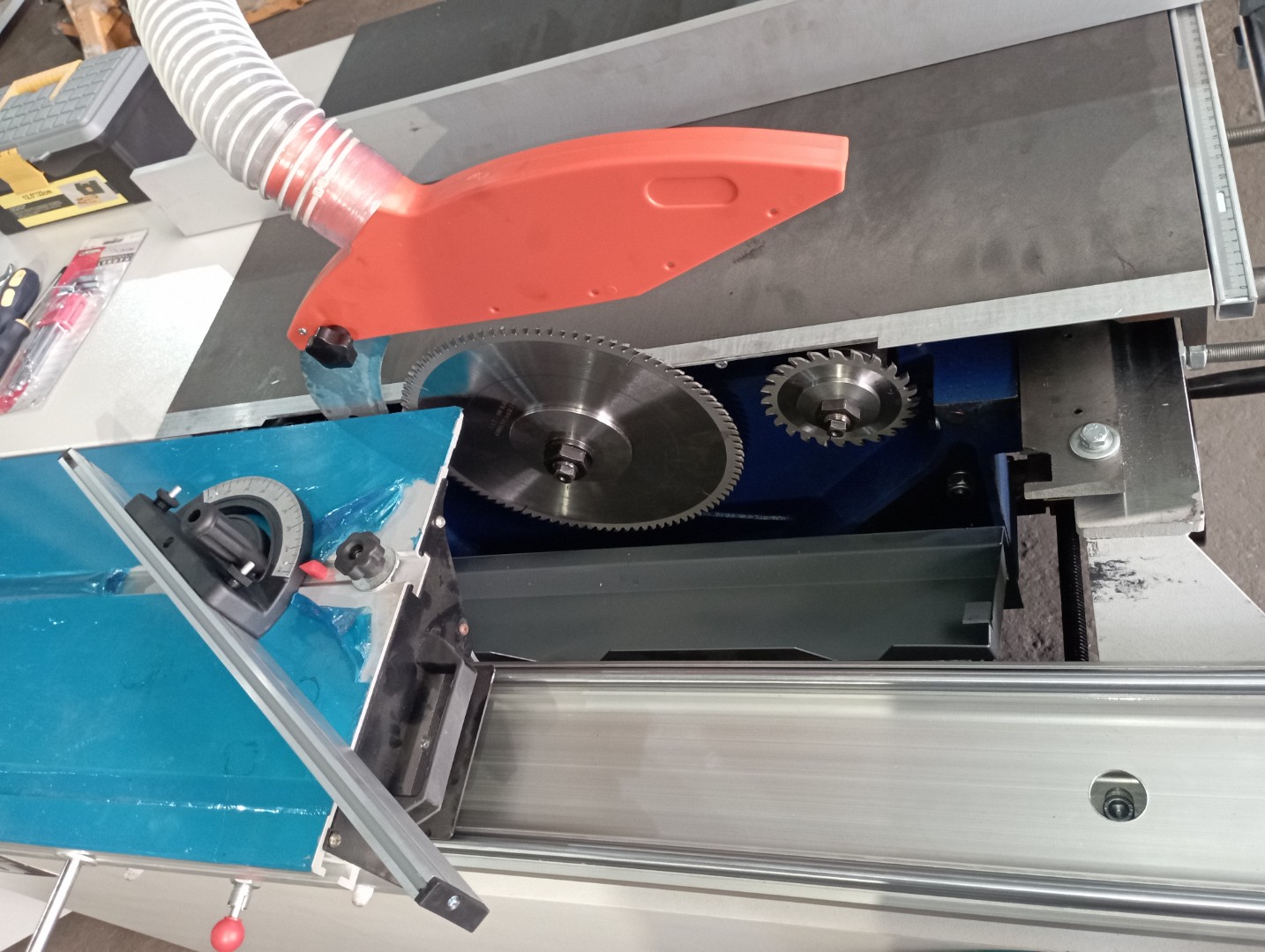

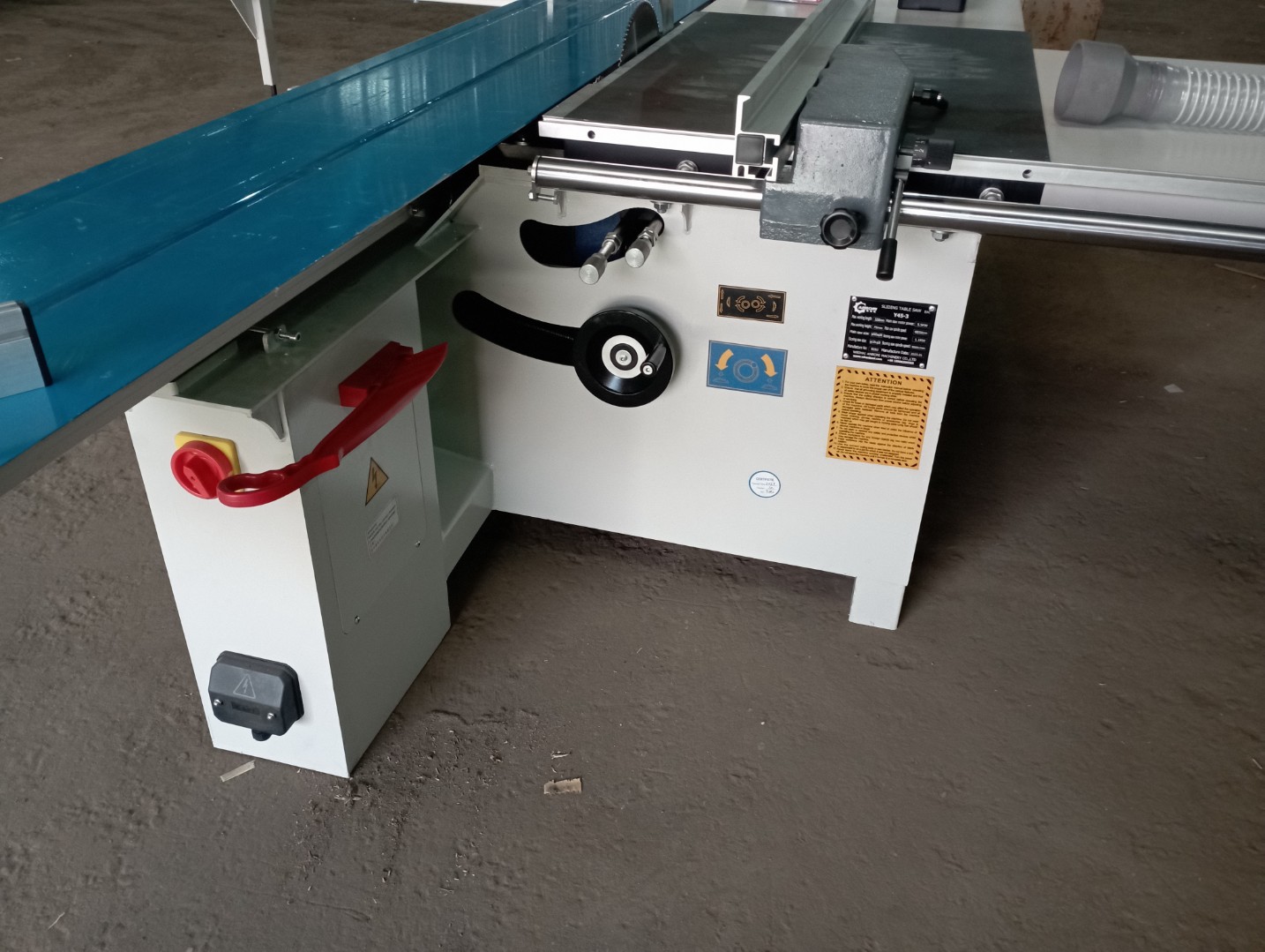

- наружная регулировка подрезной пилы
- надёжные роликовые направляющие каретки
- независимые двигатели 5.5кВт на основную и 1,1 кВт подрезную пилу.

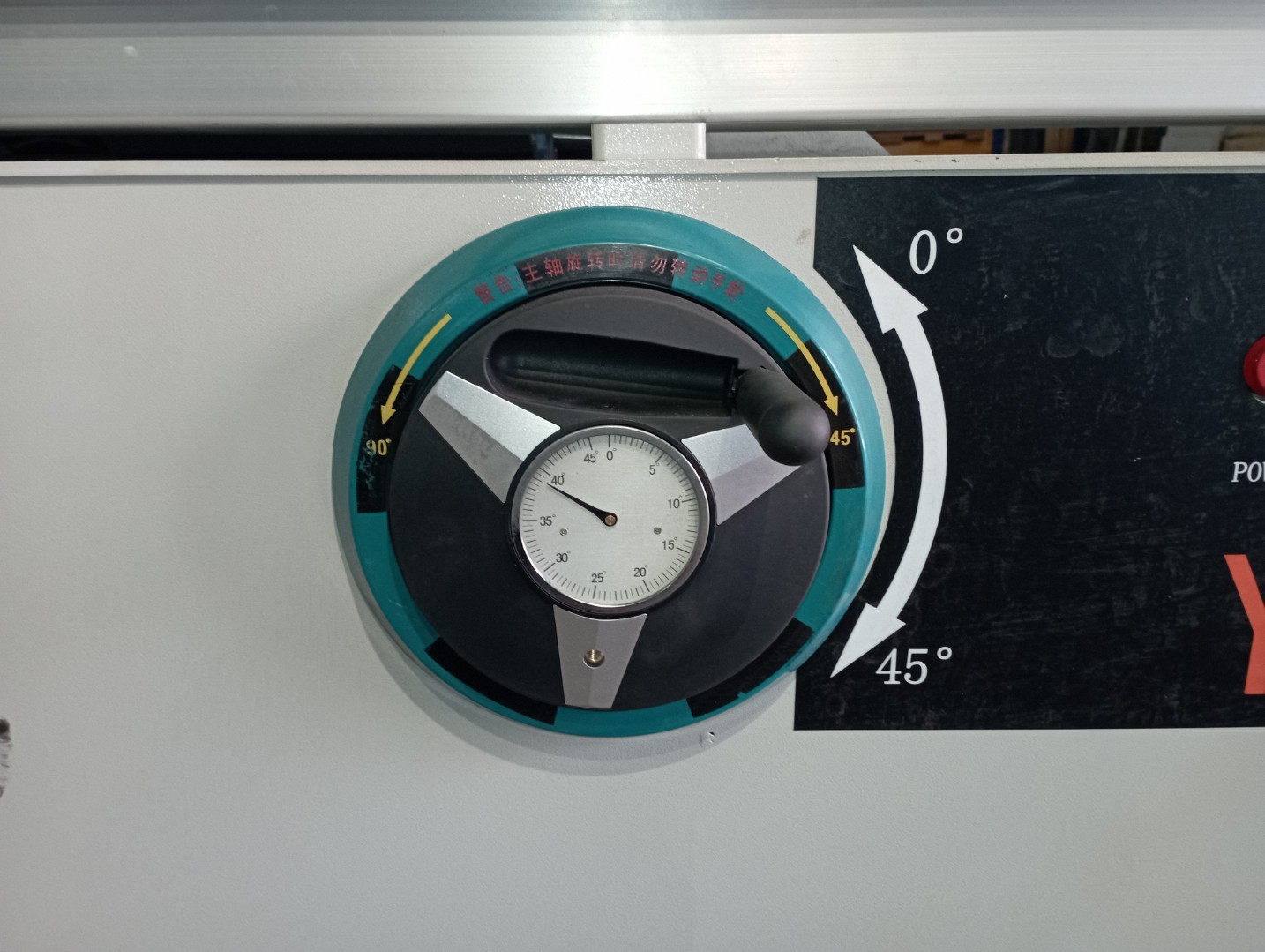

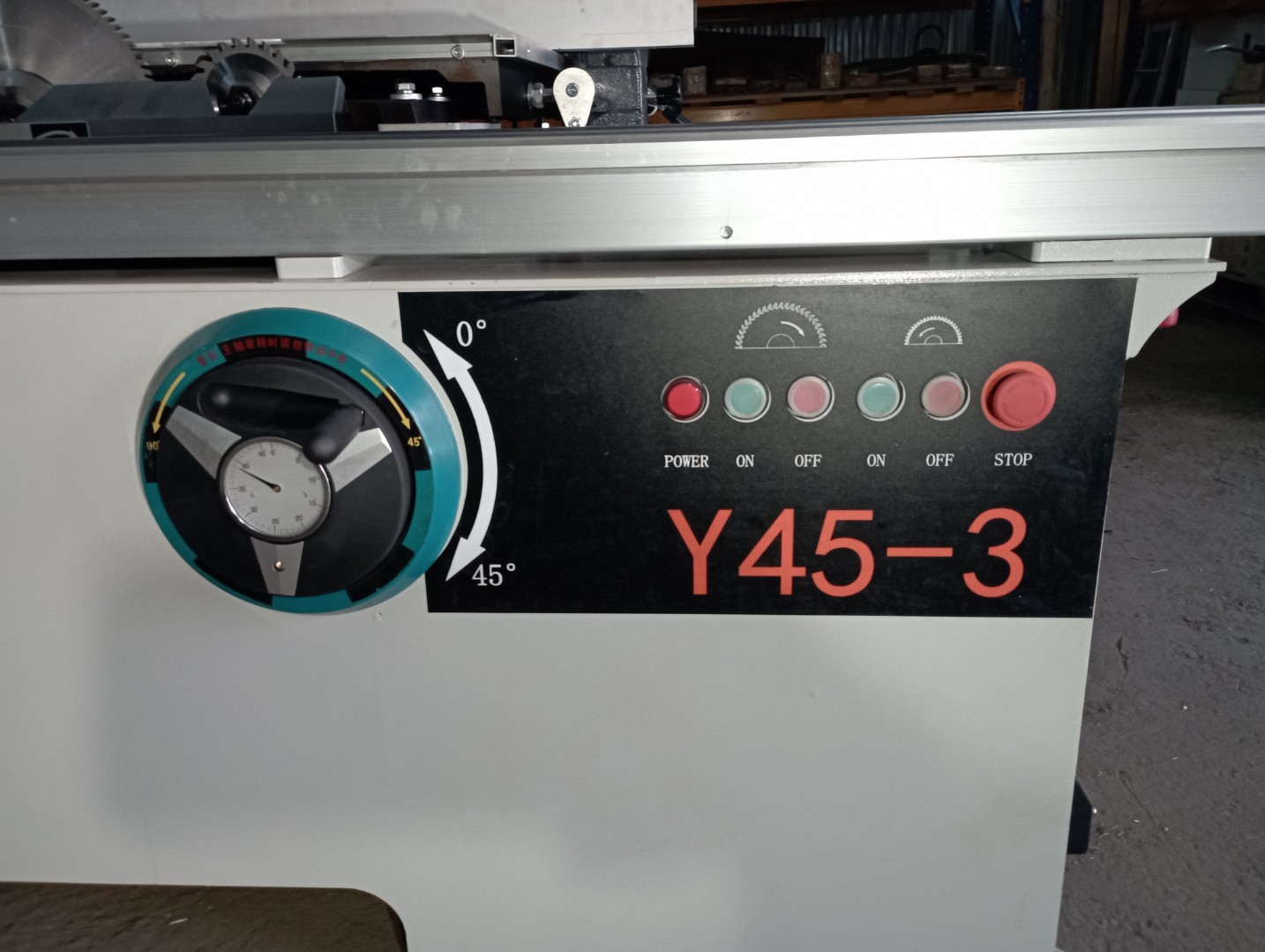

- наклон пильного узла до 450
- комплект пил
Технические характеристики
|
Наименования |
Параметры |
|
Макс. длина реза, мм |
3150 |
|
Макс. ширина реза, мм |
2800 |
|
Макс. размер от пилы до задней упорной линейки, мм |
1200 |
|
Размеры основного стола, мм |
900х650 |
|
Размер подвижной каретки, мм |
3200х370 |
|
Угол наклона пилы, град. |
0-45 |
|
Диаметр основной пилы, мм |
300х30 |
|
Диаметр подрезной пилы, мм |
120 х 20 |
|
Макс. высота реза, мм |
до 80 |
|
Макс. высота реза пилой 300 мм, 45 град. |
55 |
|
Диаметр патрубков аспирации (верхний), мм |
60 |
|
Частота вращения основной пилы, об./мин. |
4000, 5000 |
|
Частота вращения подрезной пилы, об./мин. |
9000 |
|
Мощность электродвигателя основной пилы, кВт |
5,5 |
|
Мощность электродвигателя подрезной пилы, кВт |
1.1 |
|
Габариты, мм |
3500х3450х900 |
|
Транспортные габариты, м |
2,1х1,2х1,2 3,4х0,45х0,4 |
|
Масса, кг |
630 |
|
Масса станка в упаковке, кг |
670 |
- Частота вращения основного шпинделя, об/мин: 5000
- Напряжение, В: 380
- Частота вращения основной пилы, об./мин.: 5000
- Частота вращения подрезной пилы, об./мин.: 9000
- Диаметр основной пилы, мм: 300х30
- Диаметр патрубков аспирации сети, мм: 100 и 75
- Диаметр подрезной пилы, мм: 120x20
- Макс. высота реза, мм: до 80
- Макс. высота реза пилой 300 мм, 45 град.: 55
- Масса, кг: 630
- Масса станка в упаковке, кг.: 670
- Мощность электродвигателя основной пилы, кВт: 5,5
- Мощность электродвигателя подрезной пилы, кВт: 1,1
- Посадочный диаметр подрезной пилы, мм: 20
- Посадочный диаметр основной пилы, мм: 30
- Размер подвижной каретки, мм: 3200х375
- Тип каретки: роликовая
- Угол наклона пилы, град.: 45
