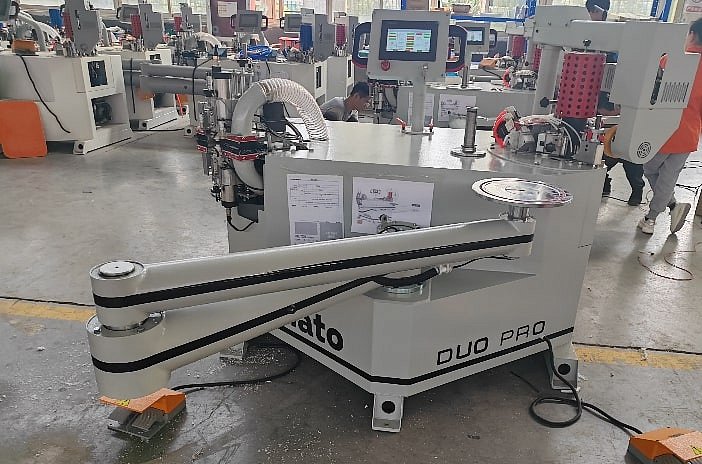

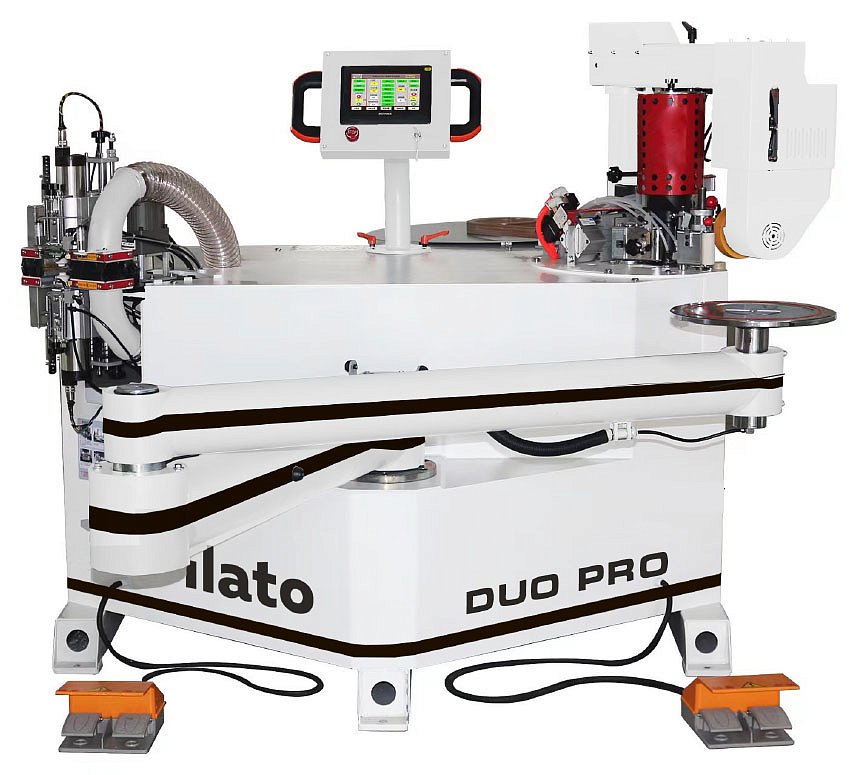

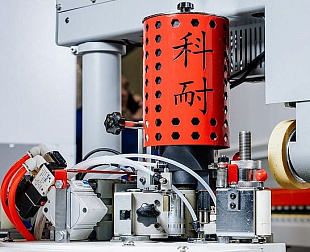

Автоматический кромкооблицовочный станок Filato DUO PRO

Назначение

Односторонний компактный полуавтоматический кромкооблицовочный станок с фрезерным агрегатом, идеально подходящая для обработки радиусных (вогнутых и / или выпуклых) или прямых панелей различными кромочными материалами: ПВХ, ABС, акриловые.

Область применения

Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).



Схема обработки

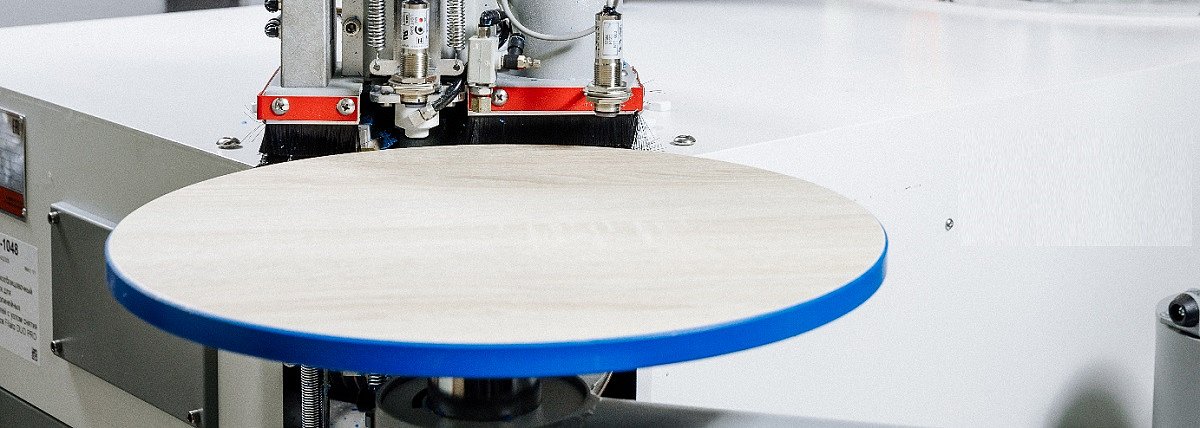

Получаемые изделия

---

Конструктивные особенности

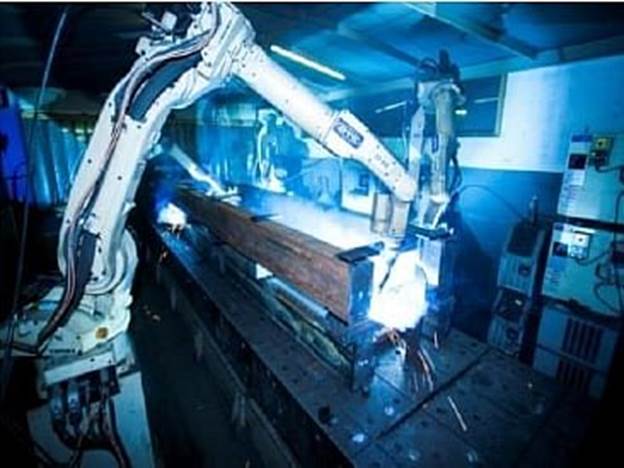

БАЗОВАЯ СТАНИНА

Основание станка сварено из высокопрочной стальной пластины, обеспечивающей повышенную прочность и стабильность агрегата, а на поверхность нанесено антикоррозионное и электростатическое напыление.

Все элементы конструкции станка, так же проходят абсолютно точную обработку на металлообрабатывающих станках с ЧПУ, японского производства.

ПРОФЕССИОНАЛЬНАЯ СБОРОЧНАЯ ЛИНИЯ

Сборочная линия, является окончательным и важным этапом для стабильной работы станка.

Опытные специалисты на профессиональных сборочных линия, начиная от станины и заканчивая небольшими электрическими компонентами, гарантируют стабильную и производительную работу станка.

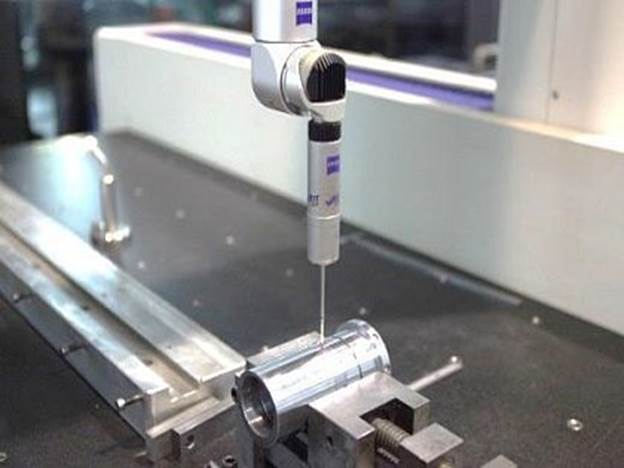

КОНТРОЛЬ КАЧЕСТВА

• Участок контроля качества;
• Специально измерительное оборудование;
• Строгая система контроля качества по важным параметрам станка.

Помогают получить гарантию, что готовые станоки, которые завод производит, имеет высокий уровень качества.

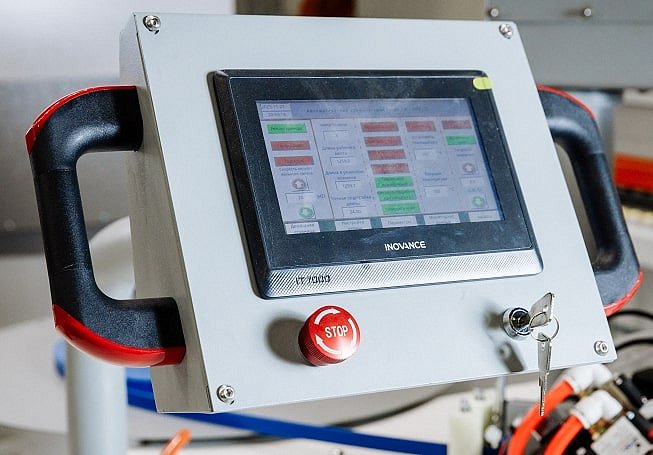

ПУЛЬТ УПРАВЛЕНИЯ

• Отдельно вынесен пульт управления с сенсорным дисплеем Touch SCREEN 7”;
• Интерфейс работы интуитивно понятен и прост, информация о состоянии машины доступна с первого взгляда;
• Максимальное удобство эксплуатации, и быстрая обучаемость оператора;
• Отображение процессов и диагностической информации.

Оперативное решение проблем с помощью кода ошибок отображаемые на мониторе пульта управления.

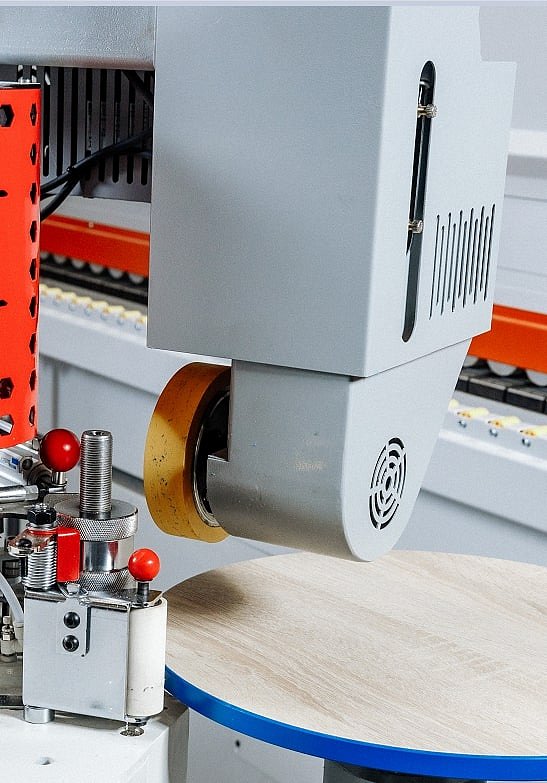

АВТОМАТИЧЕСКАЯ ПОДАЧА

• Специально для таких заготовок как: круглых, овальных, более округлых прямоугольников и т.д.
• Возможность работы в ручном и автоматическом режиме.
• Автоматическое ускорение и замедление работы при приближении к краю, что обеспечивает рабочим возможность легко и свободно поворачивать заготовку.

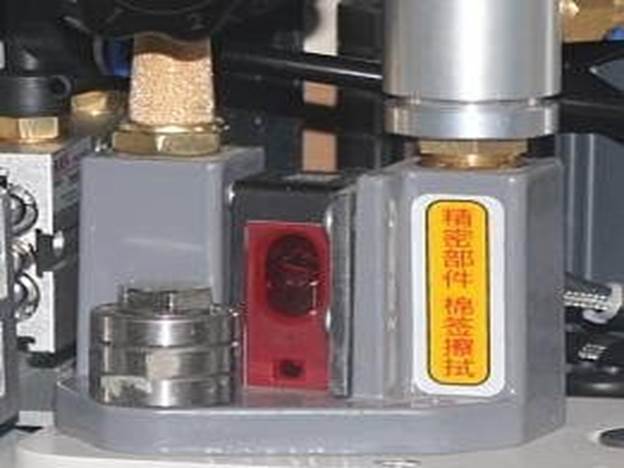

ЛАЗЕРНЫЙ ДАТЧИК

Оптический датчик осуществляет контроль за кромкой, для ее более точной обрезки с погрешностью стыковки 0,3 мм (длина прямой кромки более 40 см).

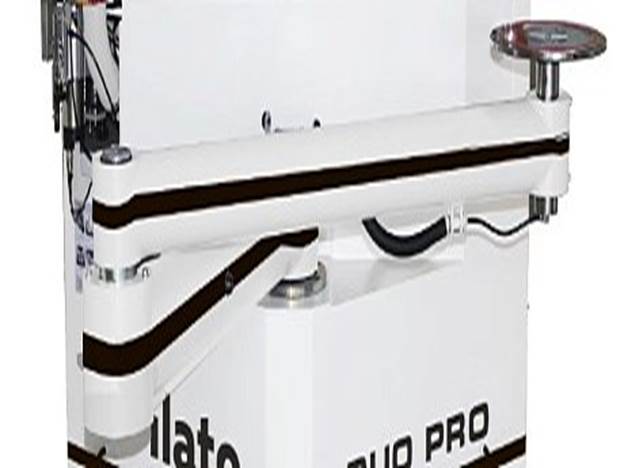

ПОВОРОТНЫЙ ПОДДЕРЖИВАЮЩИЙ СТОЛ

• Служит для поддержки как крупного так и среднего размера заготовок;
• Удобство работы оператора;
• Общая длина: 2250 мм;
• В комплекте 2 быстросменных стола: Ø300 мм и Ø140 мм;
• Вместимость: менее 100 кг.

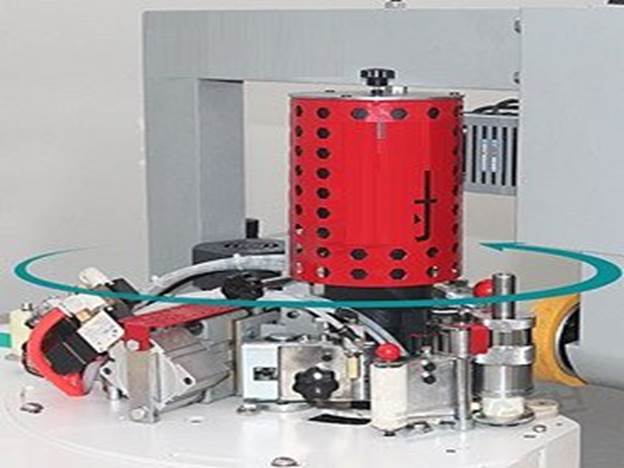

ВОЗМОЖНОСТЬ ПОВОРОТА НА 15°

• Гибкий блок может поворачиваться на 15°, для возможности работы с широким спектром листового профиля;
• Кривая линия обработки может видоизменяться;
• При использовании заготовок большого размера рекомендуется поднять вспомогательное подающее устройство.

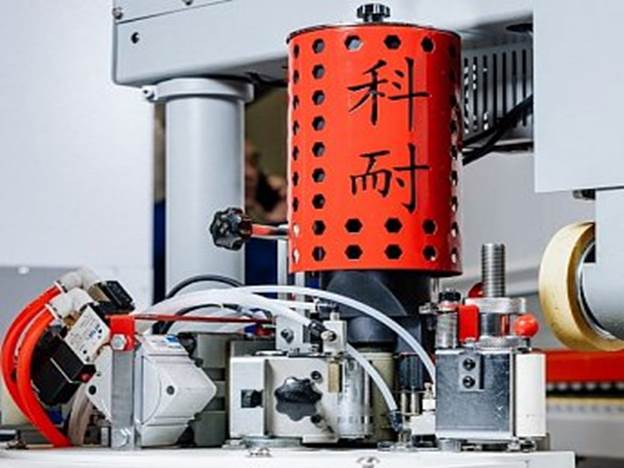

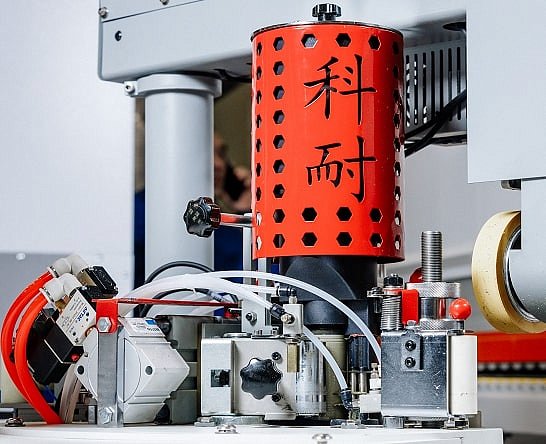

КЛЕЕВАЯ ВАННА

• Верхнее положение;
• Внутренний тефлоновый слой;
• Объем ванны: 2600 мл;
• Диапазон рабочей температуры клея: 110°С - 210°С;
• Слив клея одним нажатием;
• Подходит для клея PUR / EVA;
• Нанесение клея: односторонний.

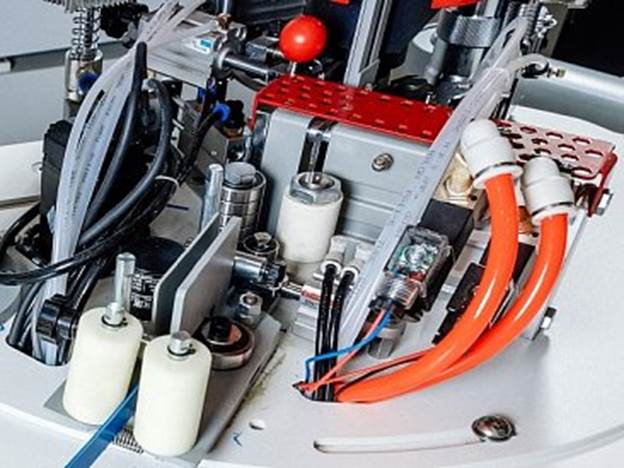

ГИЛЬОТИНА

Модернизированная гильотина для точной обработки.

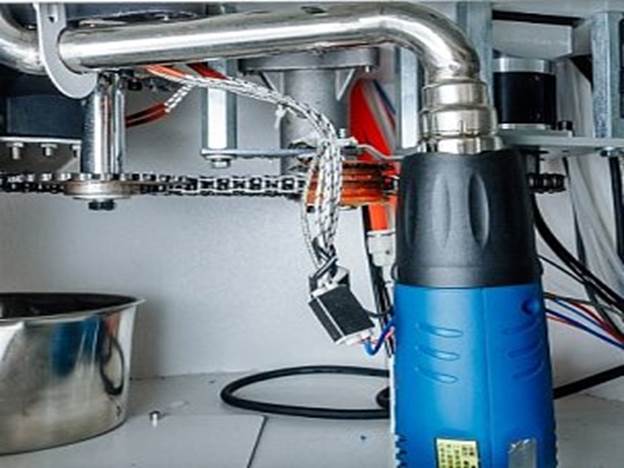

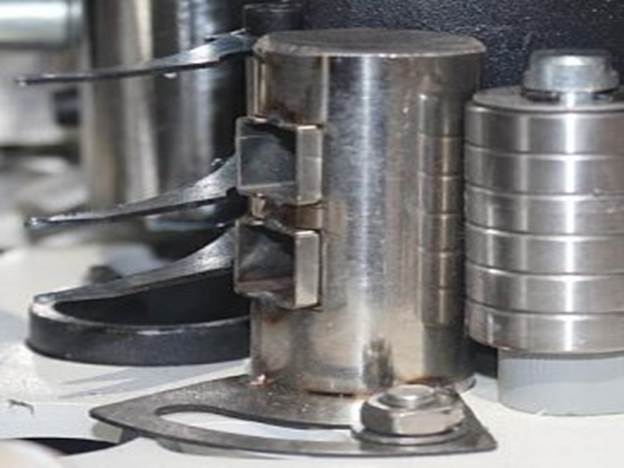

ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ

• Устройство предварительного обдува кромочного материала горячим воздухом.
• Возможность регулировки положения.

Смягчает толстую кромку для обеспечение наилучшей адгезии.

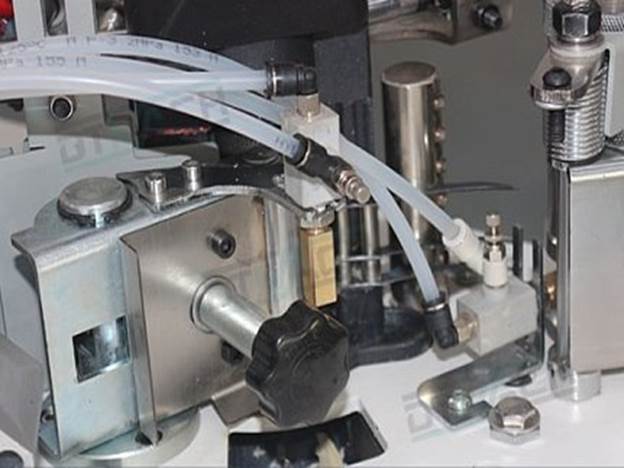

ПОДАЧА ОЧИЩАЮЩЕЙ ЖИДКОСТИ

Регулировка подачи необходимого количества жидкости.

Улучшает качество обработанной детали и обладает антистатическим эффектом.

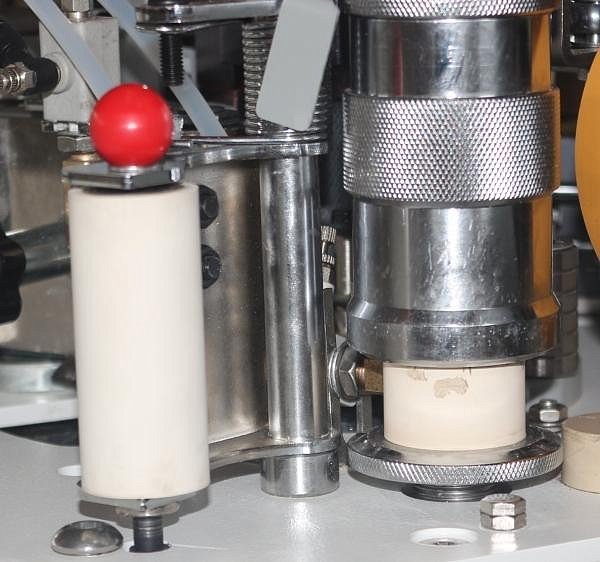

УСТРОЙСТВО ПРИЖИМА

Дополнительный прижим кромочного материала - кромка подвергается двукратному прижиму и приклеиванию для увеличения прочности соединения.

• Ширина: 14–70 мм;
• R ≥ 20 мм.

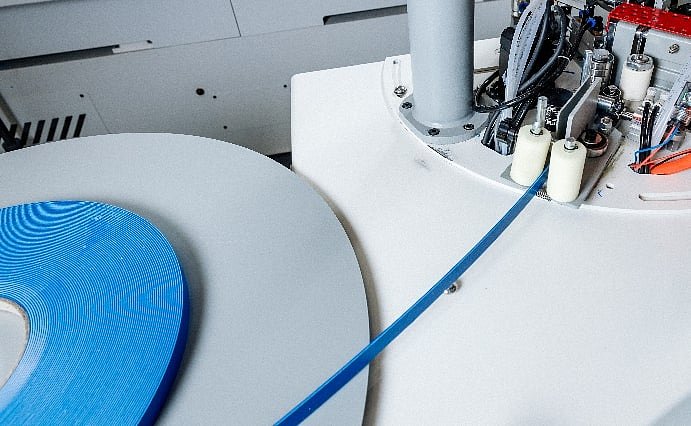

СИСТЕМА ПОДАЧИ КРОМОЧНОГО МАТЕРИАЛА

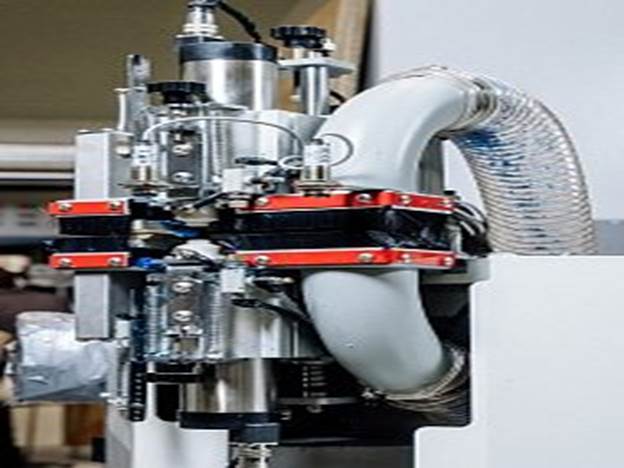

ФРЕЗЕРНЫЙ АГРЕГАТ СНЯТИЯ СВЕСОВ

• Служит для фрезерования верхних и нижних свесов заготовки;
• Оснащен датчиками наличия заготовки;
• Автоматическое распыление средства для удаления клея во избежание прилипания к ламинирующим барабанам, прижимным панелям и фрезам;
• Обрезка сверху и снизу (14 – 70 мм), односторонняя обрезка ≤ 14 мм;
• Плоский скребок;
• Автоматическое ускорение и замедление;
• Автоматическое удаление клея;
• Угол поворота - ± 15° для возможности работы с широким спектром листового профиля;
• Система аспирации эффективно убирает стружку из зоны обработки.

Два высокоскоростных двигателя:

• Мощность: 0,8 кВт;
• Частота: 400 Гц;
• Скорость вращения: 24 000 об/мин.

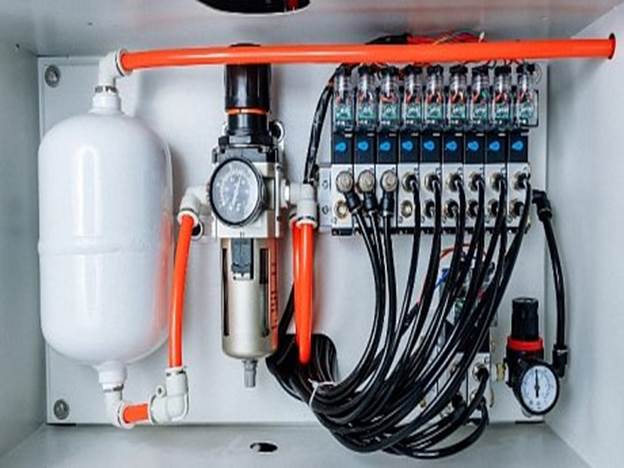

ПНЕВМОСИСТЕМА

• Регулировка давления и точный контроль подачи воздуха;
• Резервуара с маслом для смазки системы масляным туманом;
• Встроенный ресивер объёмом 2 литра;
• Блок контроля распределения;
• Необходимое давление 6 - 8 бар;
