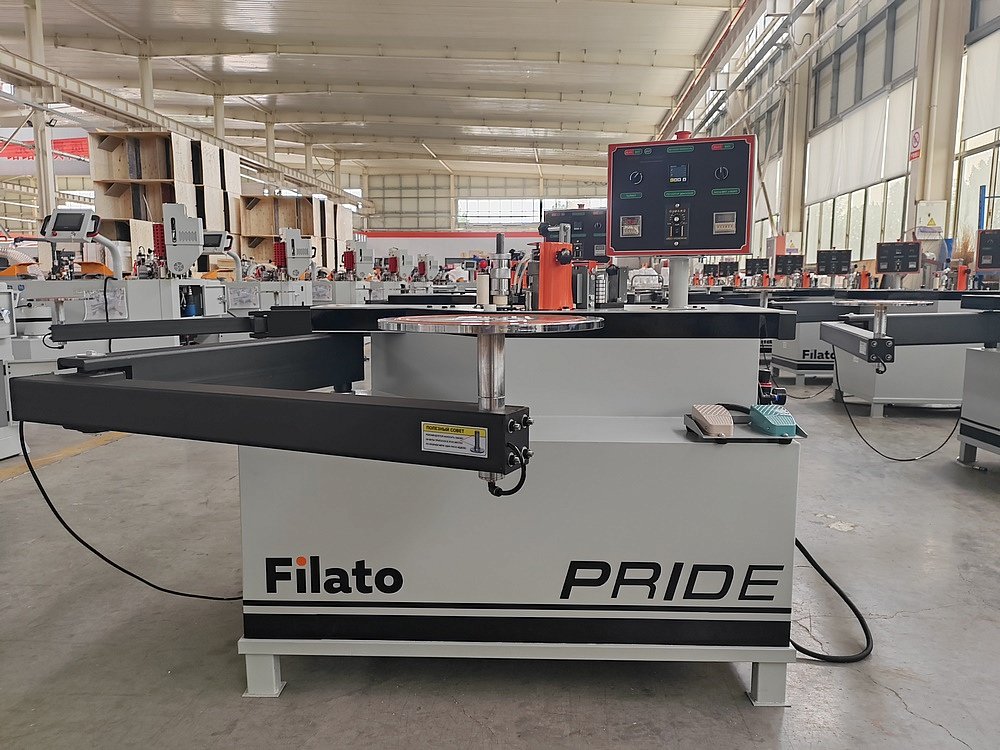

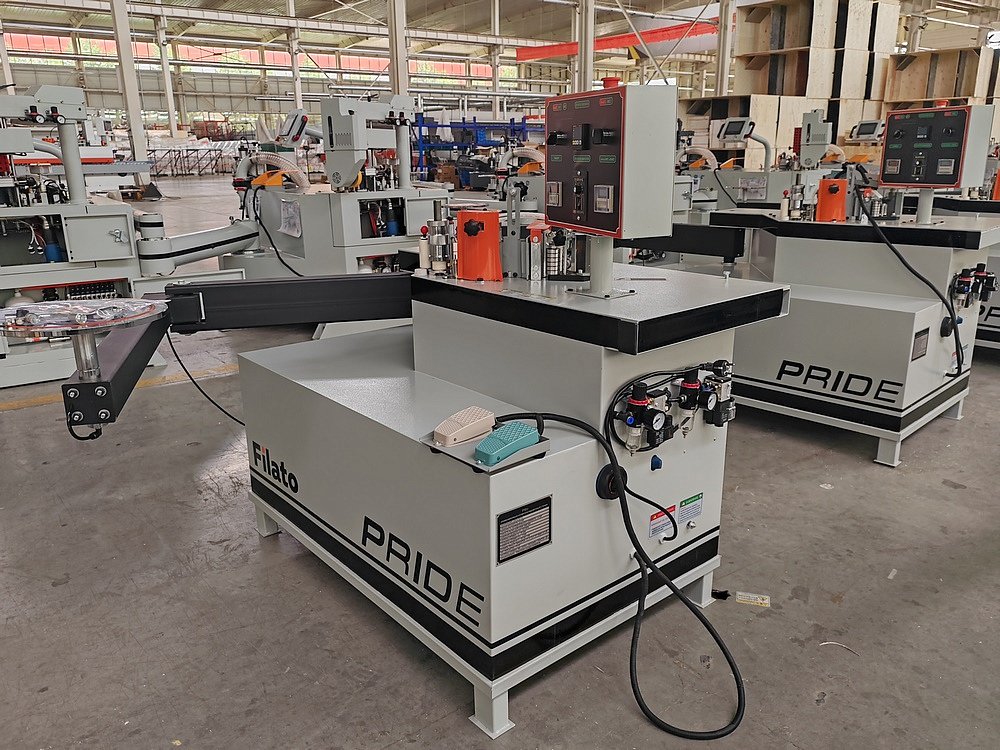

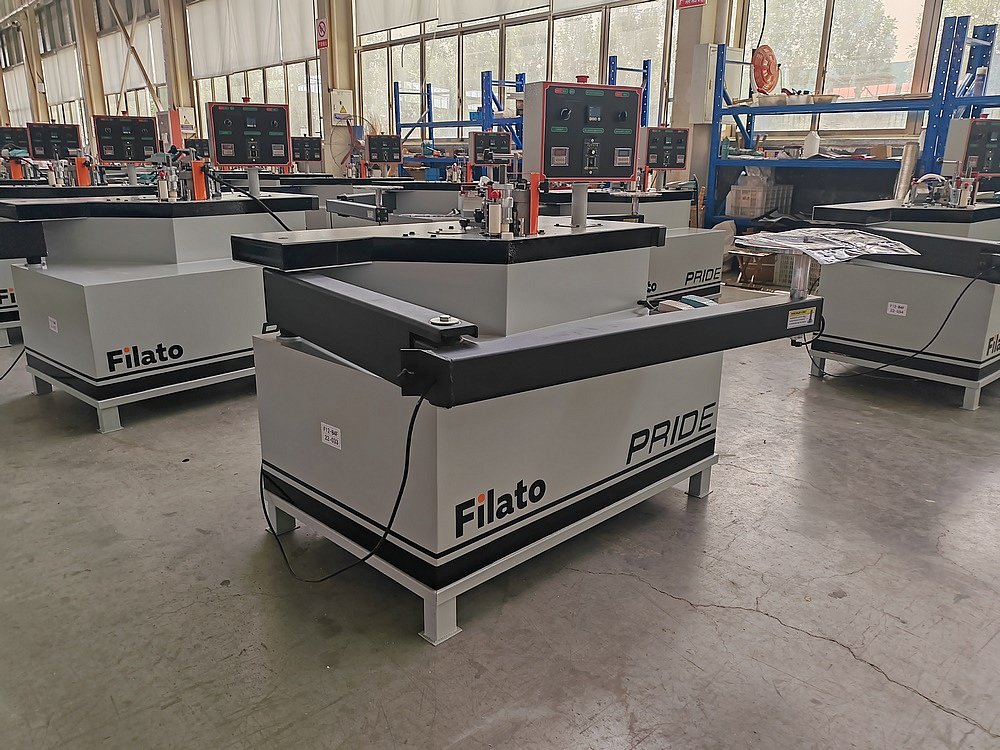

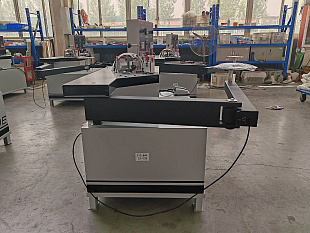

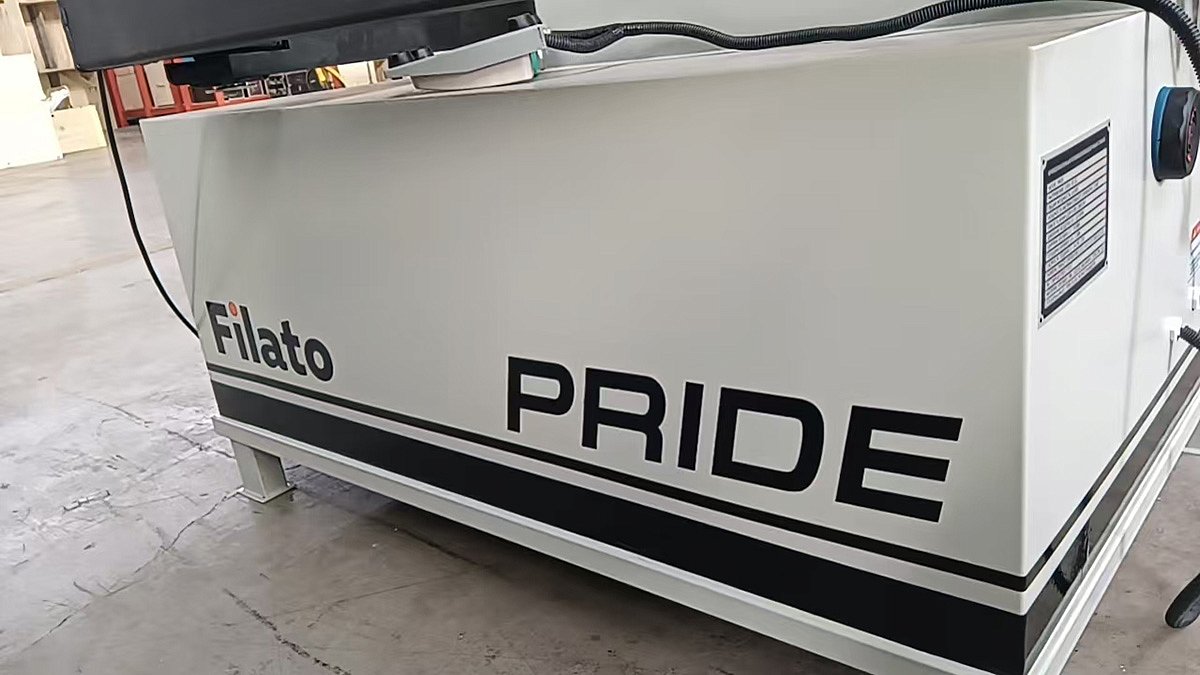

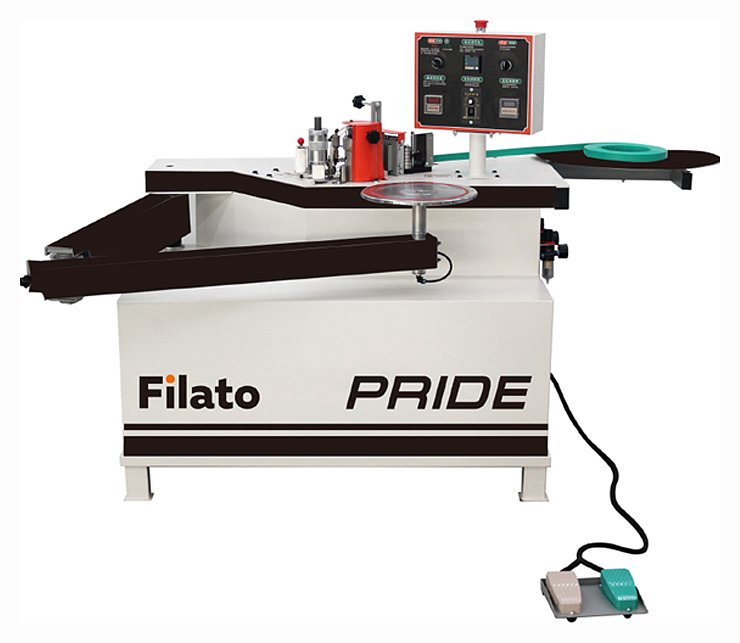

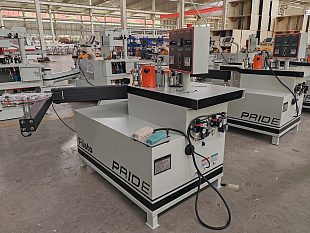

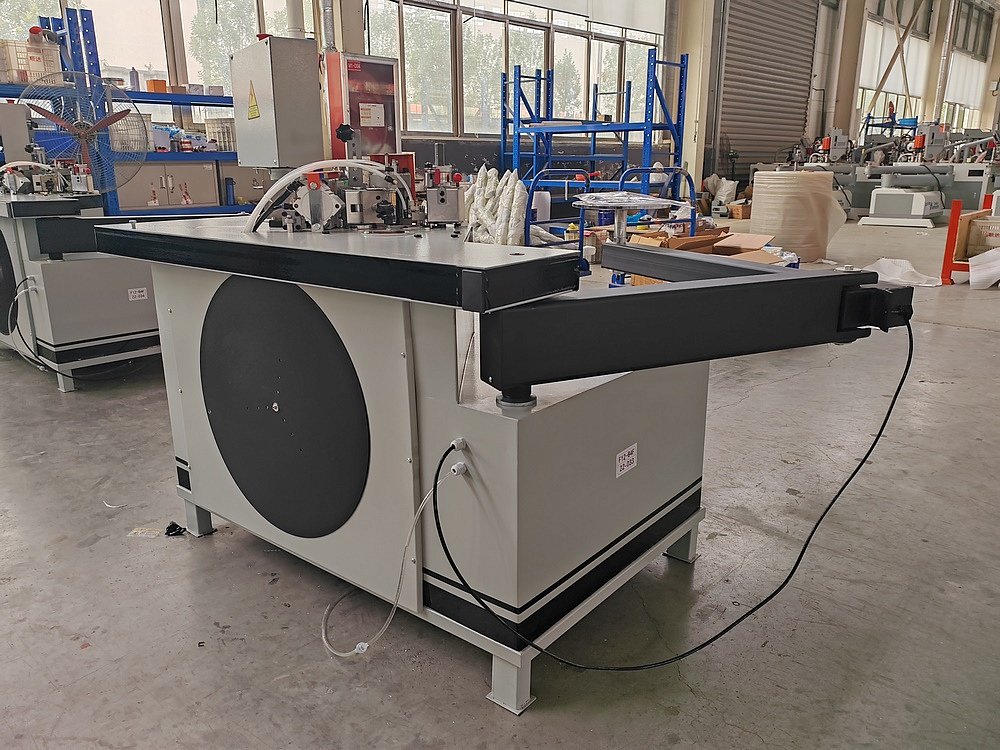

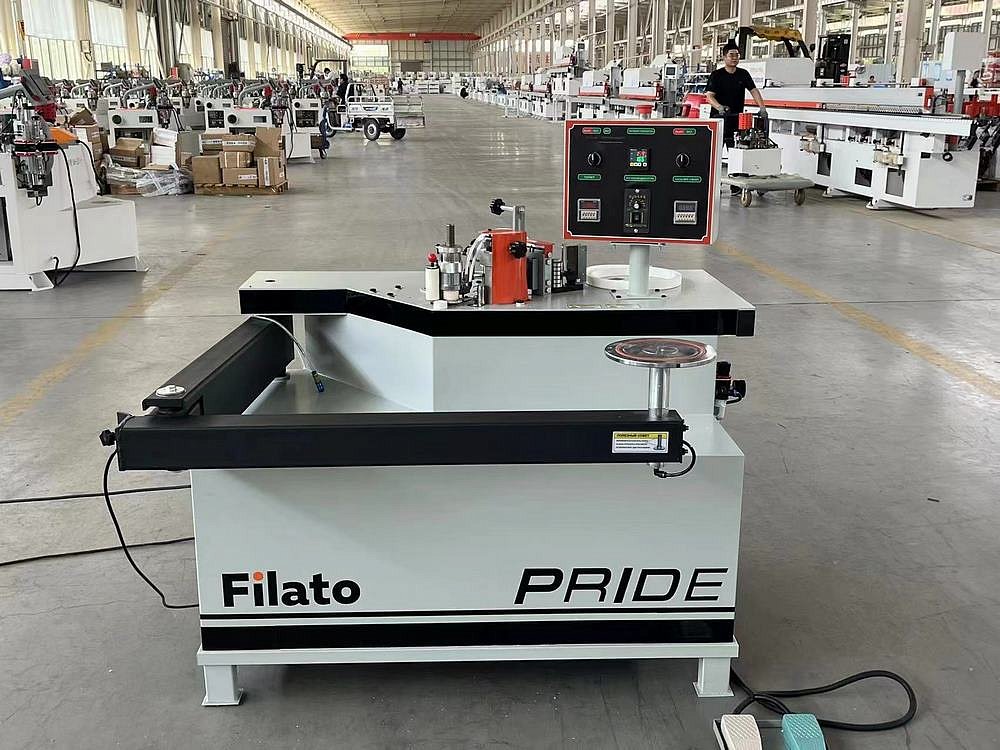

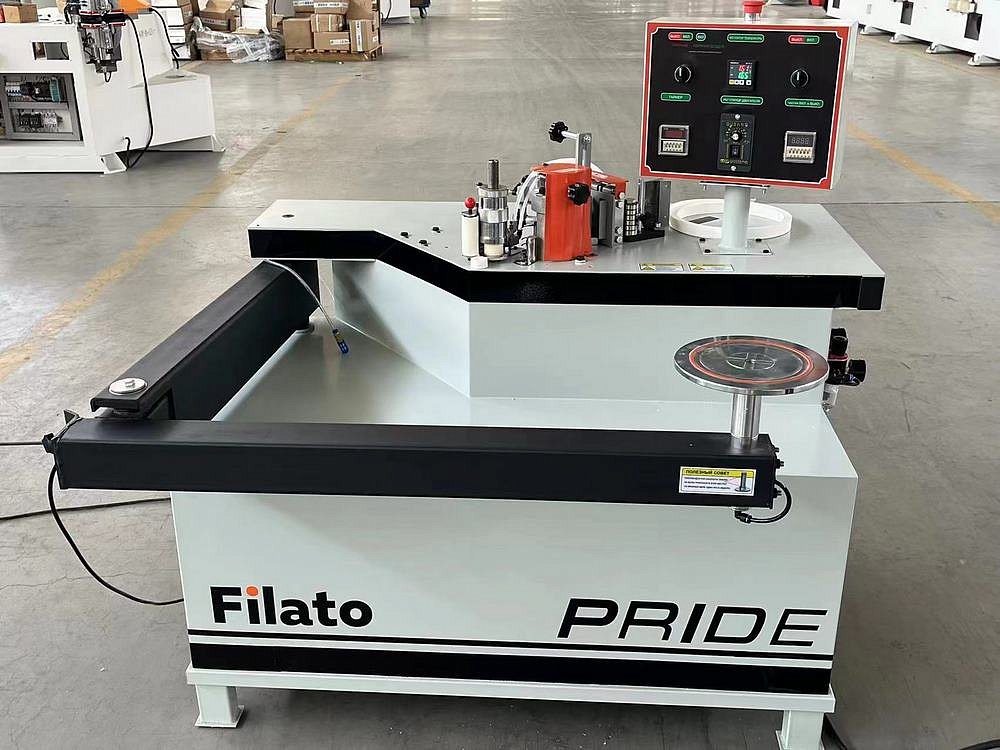

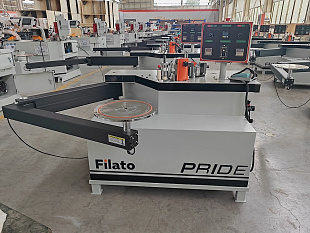

Кромкооблицовочный станок с ручной подачей Filato PRIDE

Назначение

Кромкооблицовочный станок Filato PRIDE, предназначен для облицовывания прямолинейных и криволинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм. Приклеивание ведется при ручной подаче заготовки.

Область применения

Идеально подходит для применения на предприятиях по производству корпусной мебели, а именно: офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, мебельные фасады, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам.

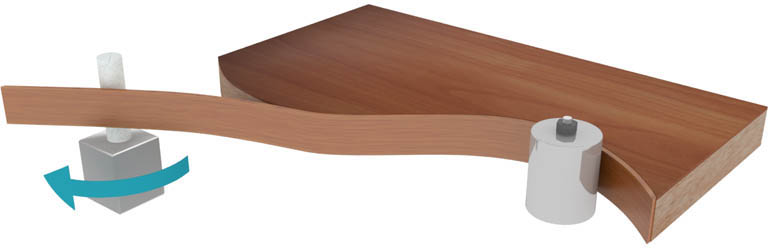

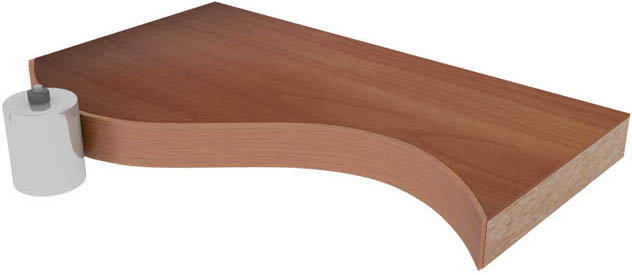

Схема обработки



Получаемые изделия

---

Конструктивные особенности

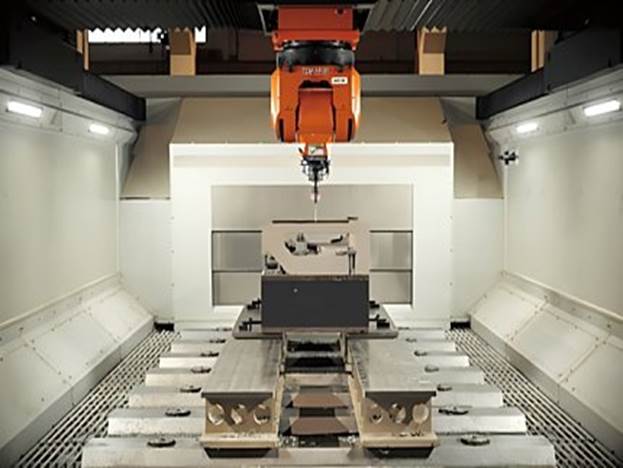

БАЗОВАЯ СТАНИНА

• Обработка станины проходит на передовых металлообрабатывающих станках с ЧПУ за одну установку, это дает высокую точность работы узлов на более длительном сроке службы.
• Все элементы конструкции станка, так же проходят абсолютно точную обработку на металлообрабатывающих станках с ЧПУ, японского производства.

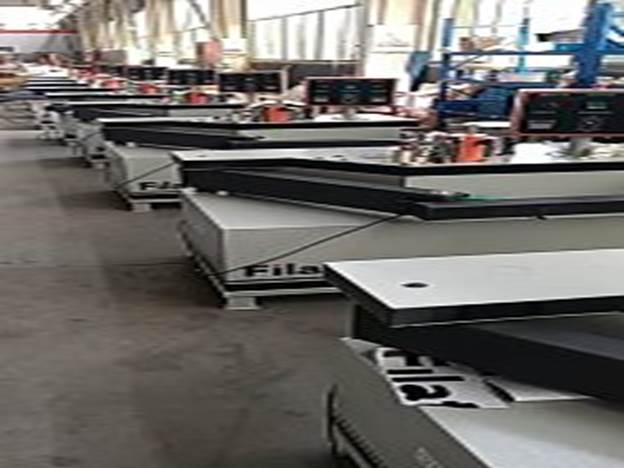

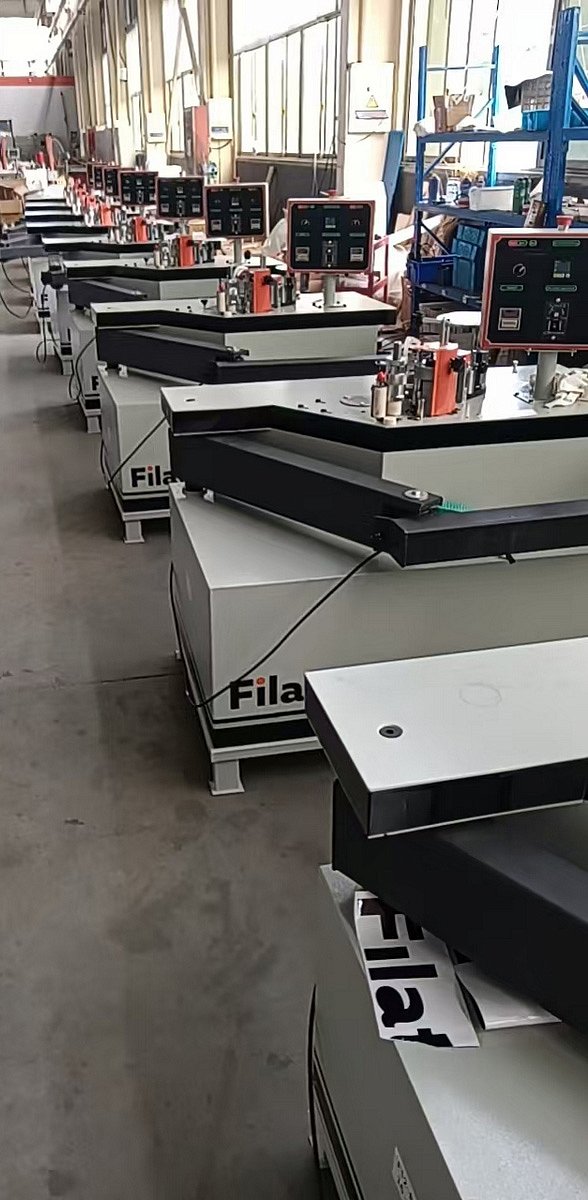

ПРОФЕССИОНАЛЬНАЯ СБОРОЧНАЯ ЛИНИЯ

• Сборочная линия, является окончательным и важным этапом для стабильной работы станка.
• Опытные специалисты на профессиональных сборочных линии начиная от станины и заканчивая небольшими электрическими компонентами, гарантируют стабильную и производительную работу станка.

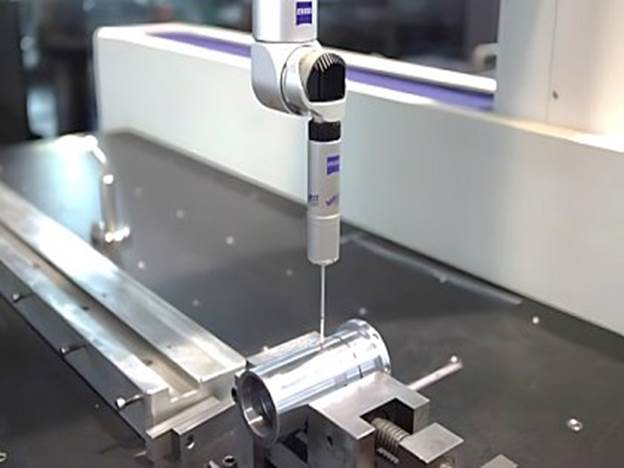

КОНТРОЛЬ КАЧЕСТВА

• Участок контроля качества.
• Специально измерительное оборудование.
• Строгая система контроля качества по важным параметрам станка.

Помогают получить гарантию, что готовые станки, которые завод производит, имеет высокий уровень качества.

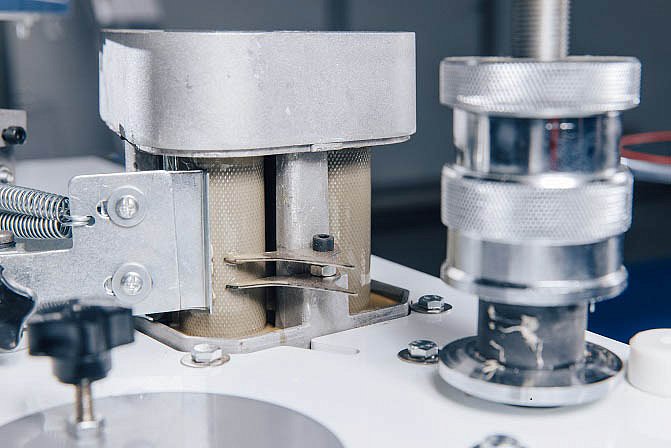

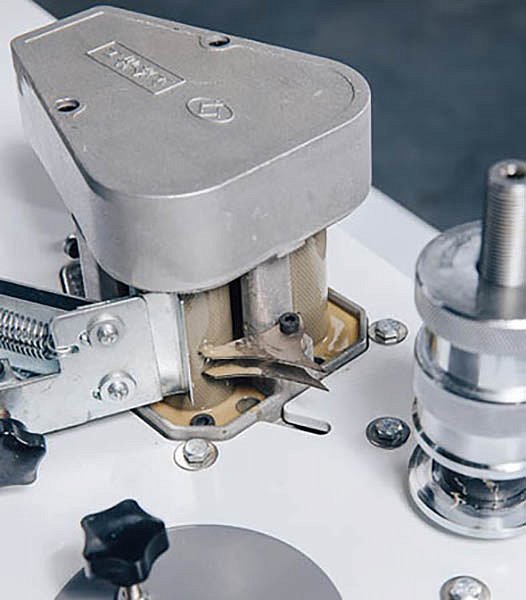

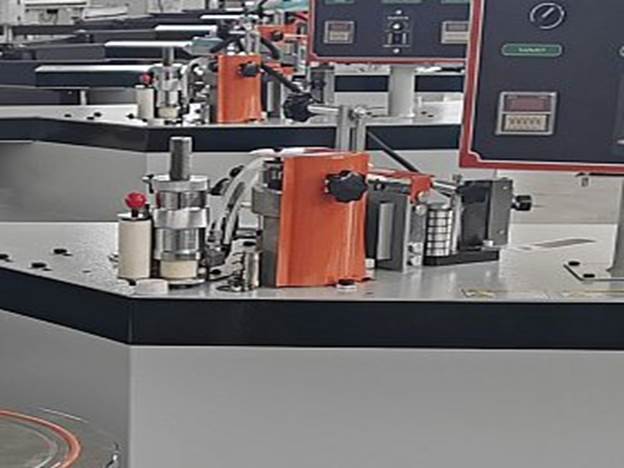

КЛЕЕВОЙ УЗЕЛ

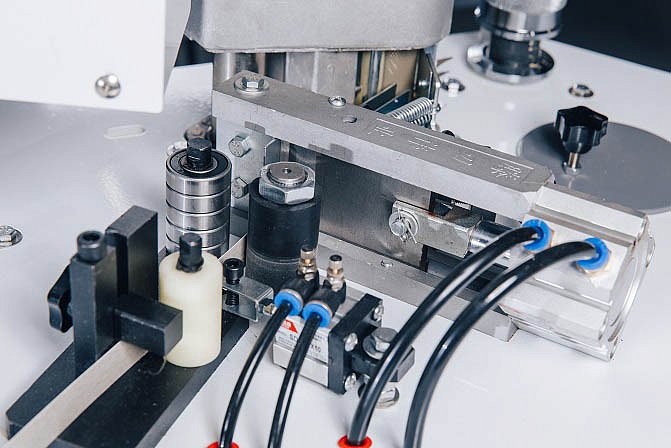

ГИЛЬОТИНА

• Узел предварительной обрезки кромки из рулона служит для обрезки кромки заданной длинны как в ручном, так и в автоматическом режиме.
• Существенно упрощает работу оператора на станке.
• Достигается минимальный припуск с каждой стороны детали.
• Управление гильотиной происходит автоматически с помощью выключателя (выносная педаль) или счетчика длины кромки для криволинейных деталей.

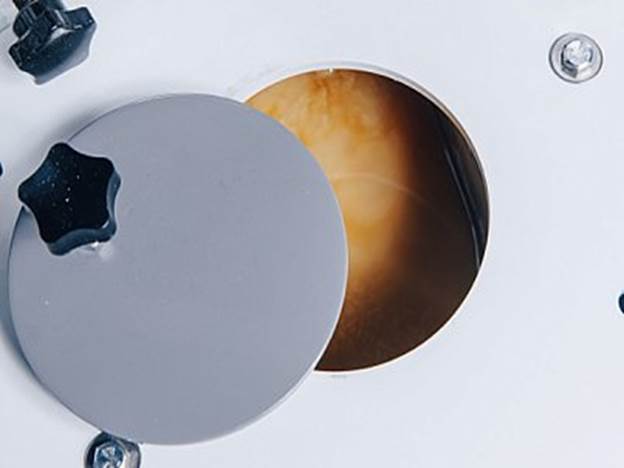

КЛЕЕВАЯ ВАННА

• Традиционны способ добавления клея в клеевой бачек, расположен ниже относительно клеенаносящего вала.
• Клеевой бачок имеет тефлоновое покрытие, которое предотвращает пригорание клея к стенкам бачка.
• Бачок предназначен для горячего клей-расплава EVA с емкостью около 2 л.
• Чувствительная регулировка подачи клея, толщиной до 0,5 мм для того, чтобы обеспечить рациональное использование клея.

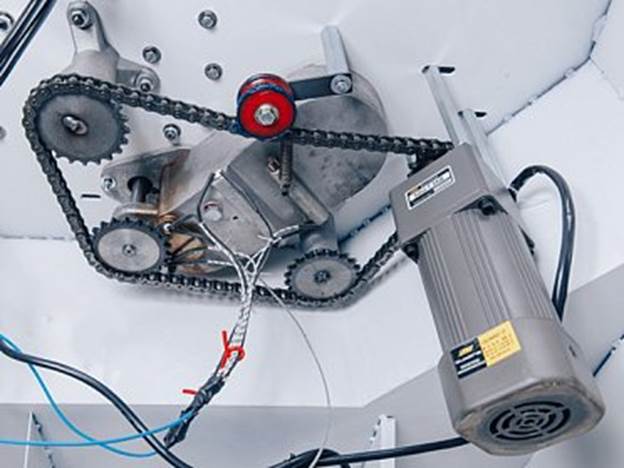

ПРИВОД ПОДАЧИ

• Цепной привод подачи в сочетании с металлическими звездочками - надежное решение в долговечности работы узла.
• Работа привода обеспечена надежным двигателем переменного тока.
• Нагревательные тэны легкодоступны для обслуживания.

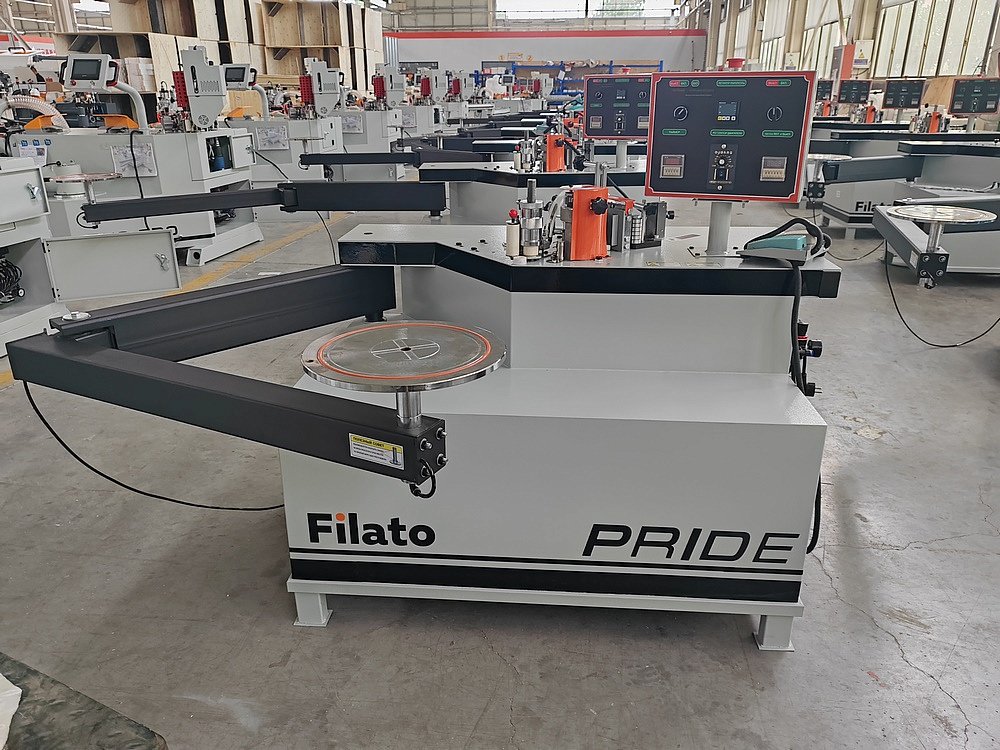

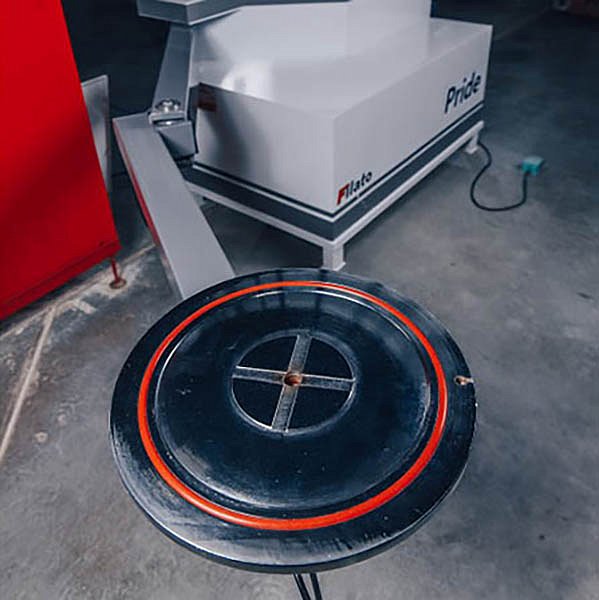

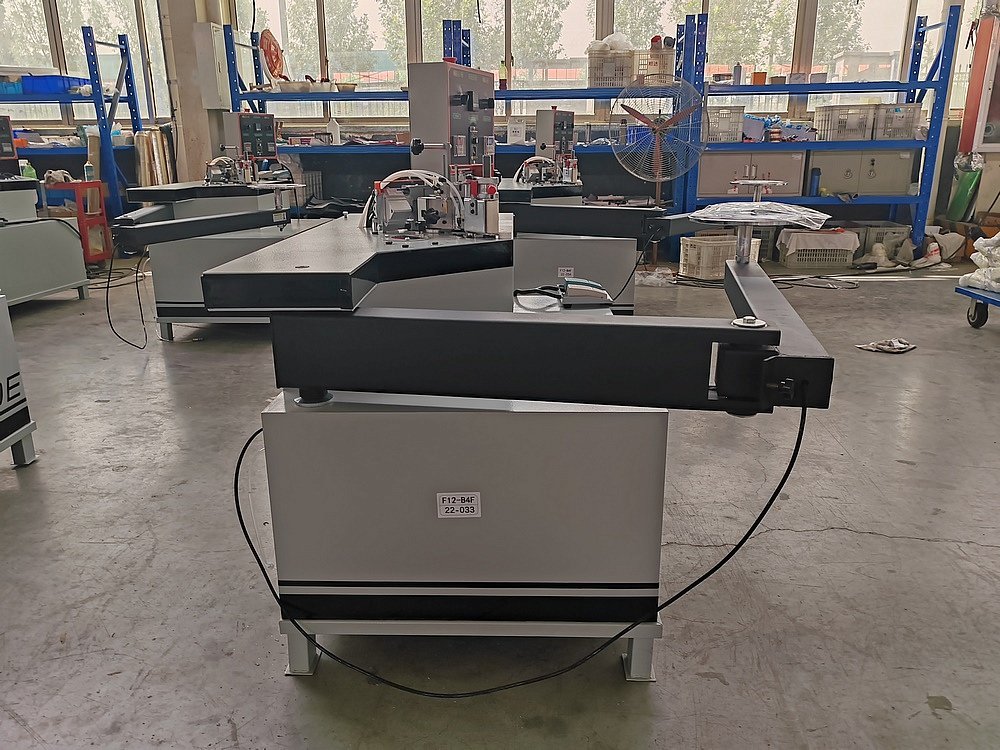

РАБОЧИЙ СТОЛ

• Круглый рабочий стол диаметром 300 мм закреплен на перемещающейся двухсегментной опоре.
• Максимальное расстояние от клеенаносящего вала до цента стола 2440 мм.
  Это позволяет качественно обрабатывать большие заготовки одним оператором.
• Заготовка фиксируется на рабочем столе с помощью вакуума.

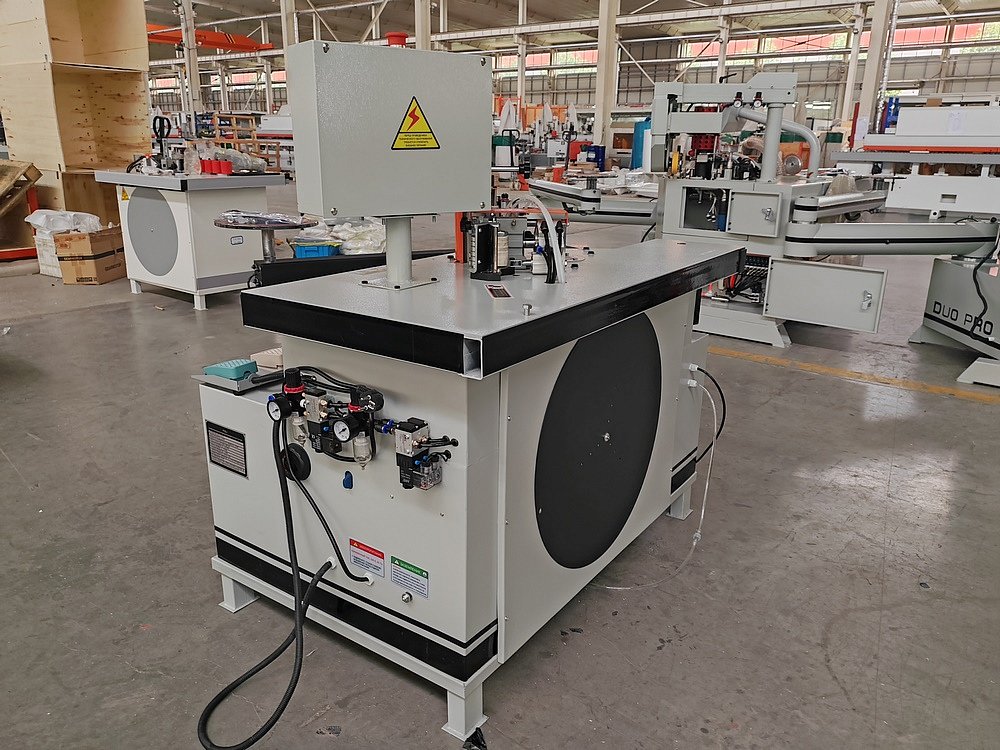

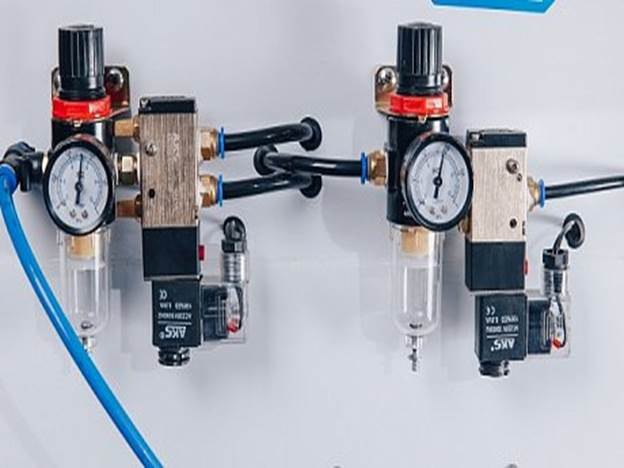

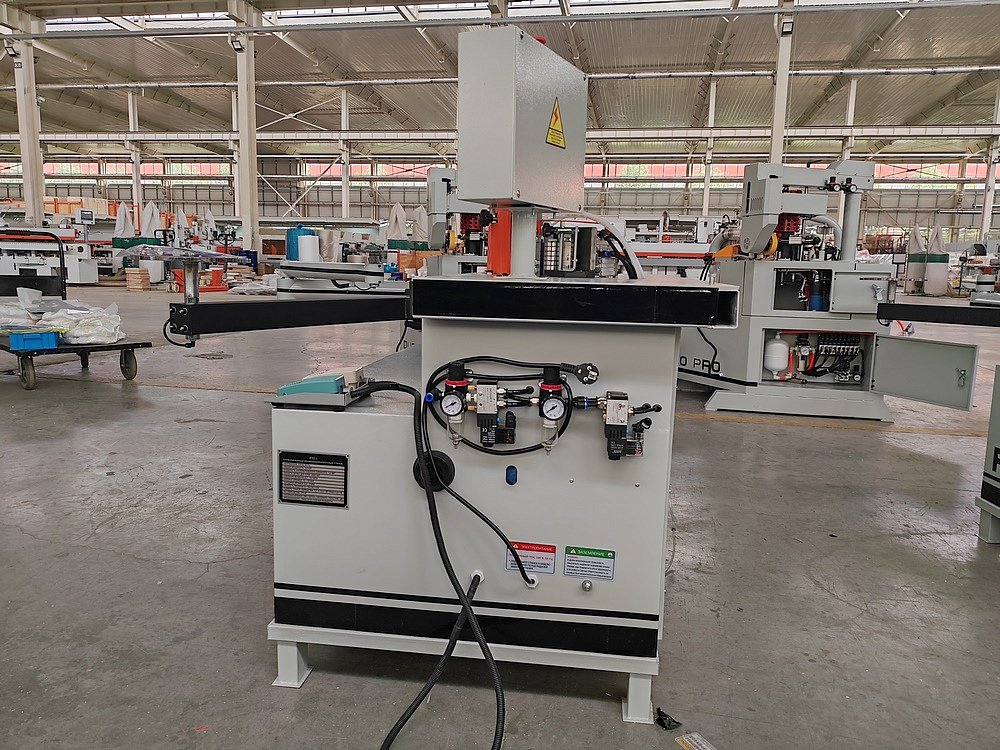

БЛОК ПОДГОТОВКИ ВОЗДУХА

• Регулировка давления и точный контроль подачи воздуха.
• Блок подготовки воздуха состоит из двух отдельных блоков:
  - Первый управляет обрезкой (гильотина);
  - Второй управляет вихревым обратным клапаном, который создаёт вакуум на столе.

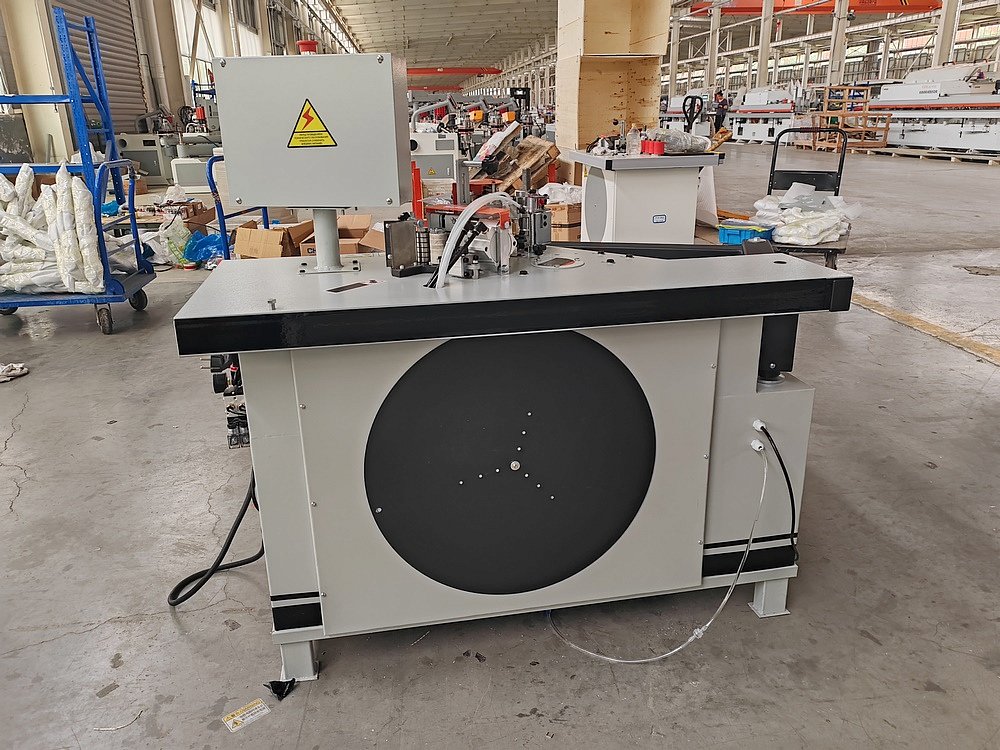

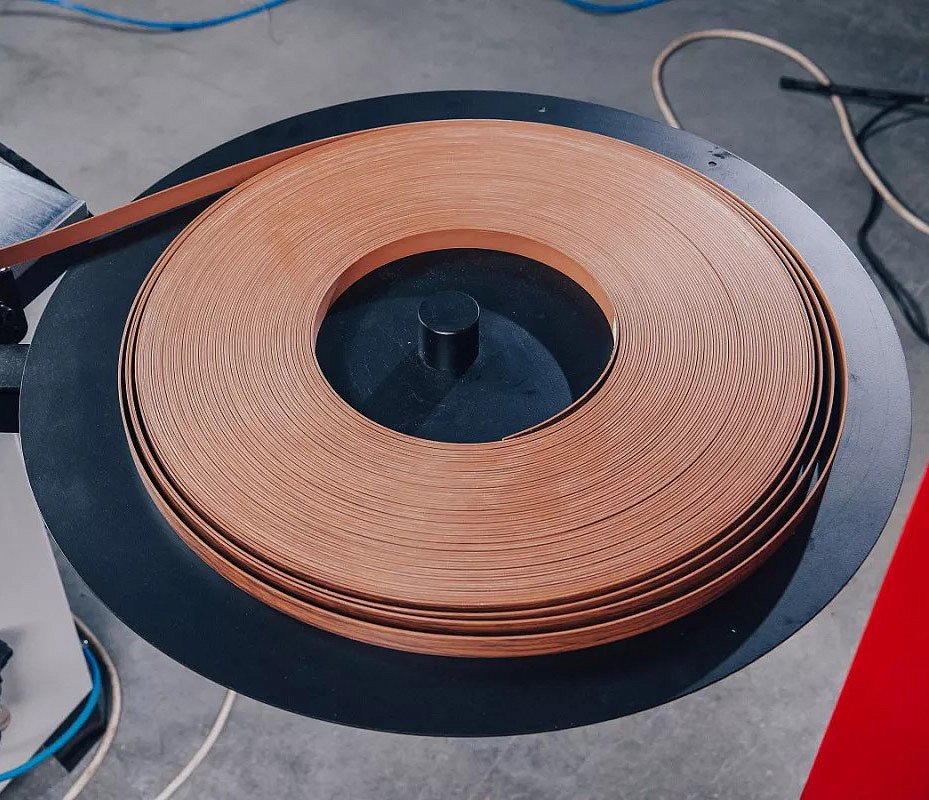

МАГАЗИН

• Служит для горизонтального размещение кромочного материала в начале станка.
• Расположен на одном уровне с рабочим столом. Диаметр магазина 580 мм.

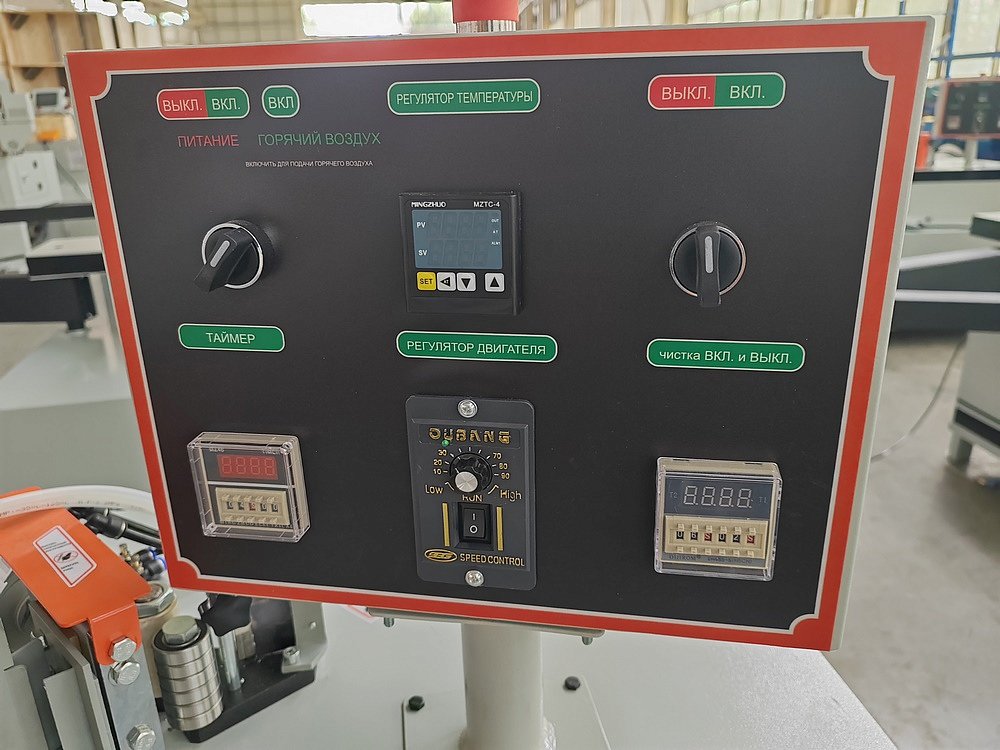

СИСТЕМА УПРАВЛЕНИЯ

• Отдельно вынесен пульт управления.
• Интерфейс работы интуитивно понятен и прост, информация о состоянии машины доступна с первого взгляда.
• Максимальное удобство эксплуатации, и быстрая обучаемость оператора.
• 2 счетчика:
  - Первый установка длинны кромки;
  - Второй установка времени работы вакуума.
• Плавная регулировка скорости.
• Все надписи на кнопках управления русифицированы.

Дополнительная комплектация

КОМПРЕССОР TRIUMPH TH-C 5,5Z 100L

• Давление, 10 бар
• Производительность, 0,573 м³/мин
• Мощность, 4 кВт
• Объем ресивера, 100 л

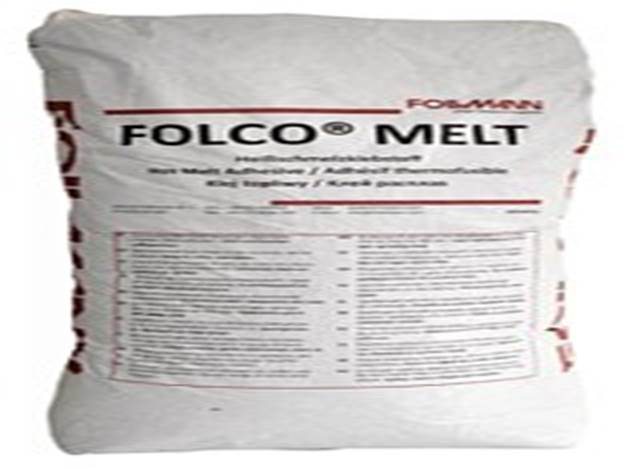

КЛЕЙ FOLLMAN 1851

• Клей расплав FOLLMAN 1851 для облицовывания мебельных кромок на основе ЭВА средне-наполненный.
• Для приклеивания стандартных материалов (в том числе и цельного дерева) на кромки мебели, на кромкооблицовочных станках.
• Средне-наполненный.
• Высокая начальная прочность.
• Высокая адгезия.
• Высокая термостойкость.
• Тонкий клеевой шов.
• Упаковка - 25 кг.
